接口信號：以太網
傳輸方式：RS232
網絡協議：IP、TCP/UDP、ARP、IPV4
工作電壓：DC 8~28

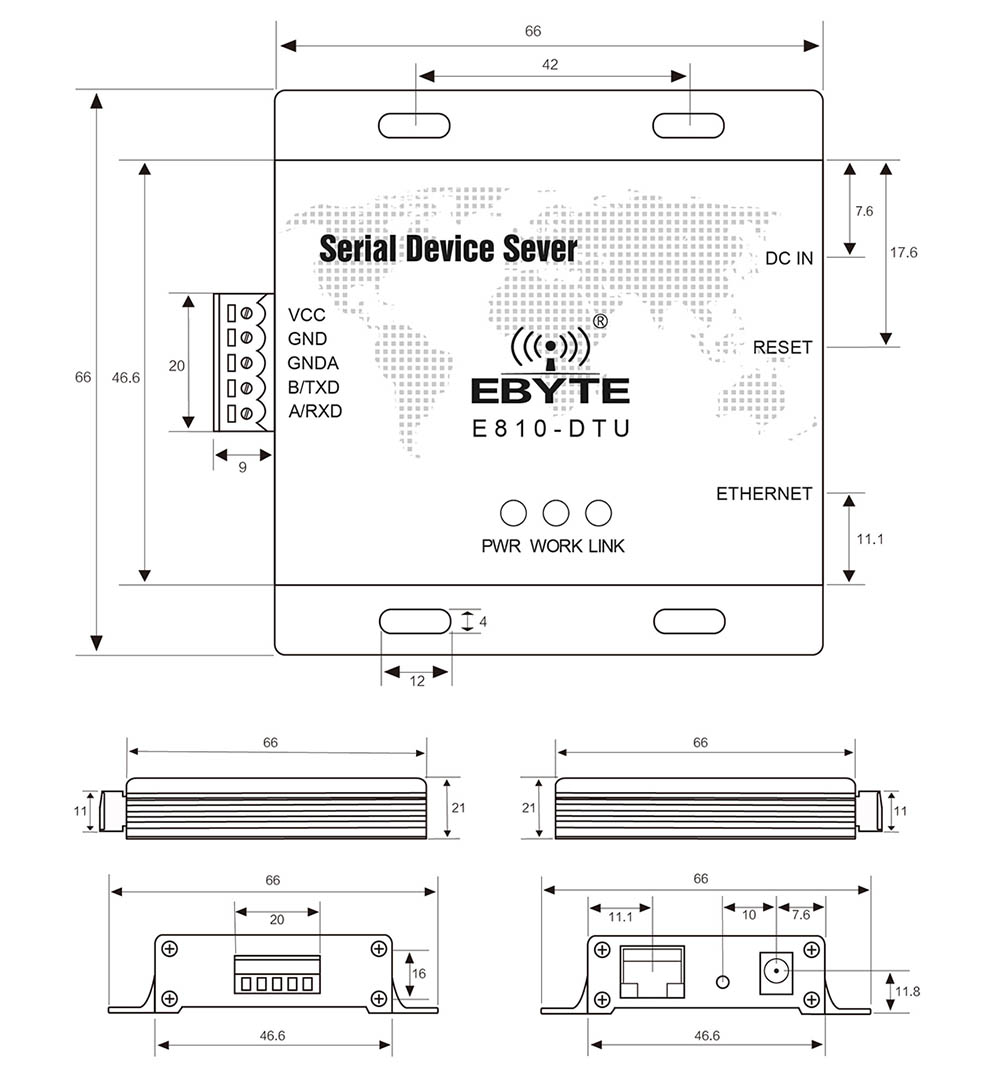

產品尺寸：66*66*21.6mm
產品重量：79g±1g

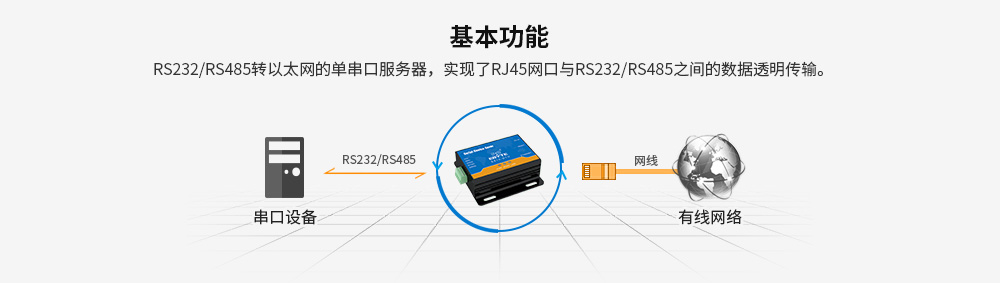

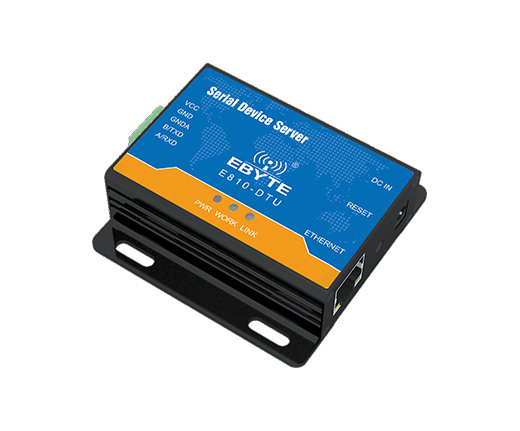

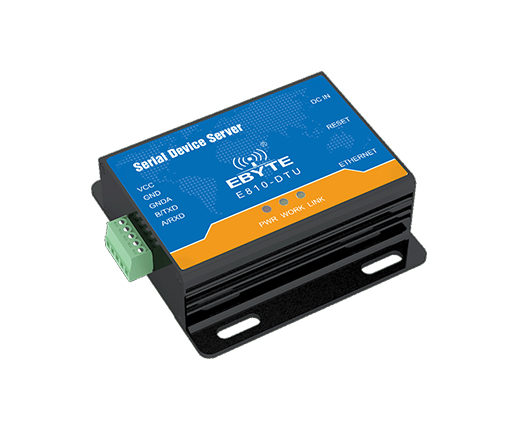

產品簡介：E810-DTU (RS232)是一款RS232轉以太網的單串口服務器，實現了RJ45網口與RS232之間的數據透明傳輸。模塊搭載M0+系列32位處理器，運行速率快，效率高。具備自適應網絡速率（最高支持100M全雙工）、TCP Server、TCP Client、UDP Server、UDP Client四種通信機制。
| 序號 | 參數名稱 | 參數值 |
| 1 | 模塊尺寸 | 66 * 66 *21.6mm |
| 2 | 平均重量 | 79±1g |
| 3 | PCB工藝 | 2層板，無鉛工藝，機貼 |
| 4 | 接口方式 | RS485/RS232：1*5*3.81mm，壓線方式 |
| 5 | 供電電壓 | 8~28V DC，注意：高于28V會導致模塊永久損壞 |
| 6 | 串口標準 | 1200~256000bps |
| 7 | 串口通信電平 | 3.3V，若接5V，需電平轉換 |
| 8 | 網口規格 | RJ45，10/100Mbps |
| 9 | 網絡協議 | IP、 TCP/UDP、ARP、 ICMP、 IPV4 |
| 10 | IP 獲取方式 | 靜態 IP、 DHCP |
| 11 | 域名解析 | 支持 |
| 12 | 用戶配置 | 上位機軟件配置、AT指令配置 |

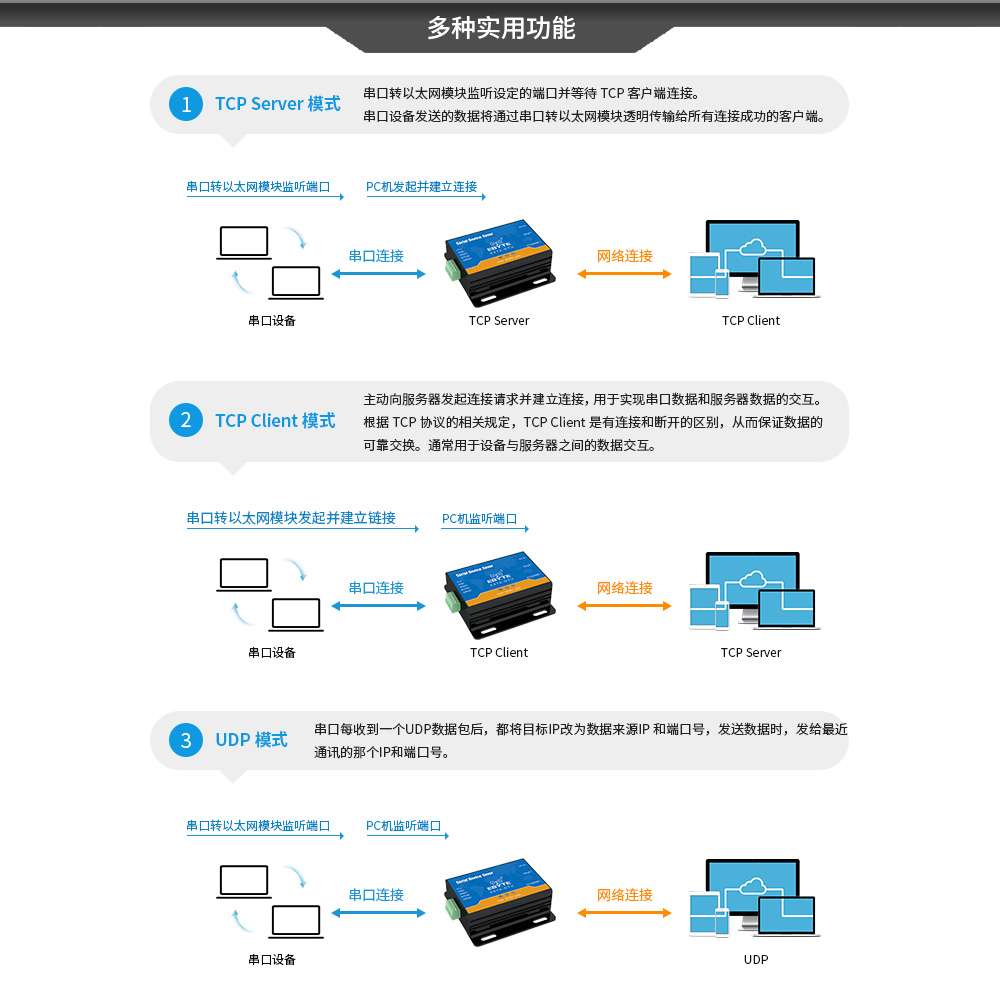

| 13 | 簡單透傳方式 | TCP Server 、TCP Client 、 UDP Server 、 UDP Client |
| 14 | TCP Server 連接 | 支持最多6 路 TCP 連接 |
| 15 | 配套軟件 | 參數配置軟件 |
| 16 | 打包機制 | 200字節打包長度 |
| 17 | 工作電流 | 77.0314mA@12V(RS485) ，74.5635mA@12V(RS232) |
| 18 | 工作溫度 | -40 ~ +85℃，工業級 |
| 19 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |
| 20 | 儲存溫度 | -40 ~ +125℃，工業級 |

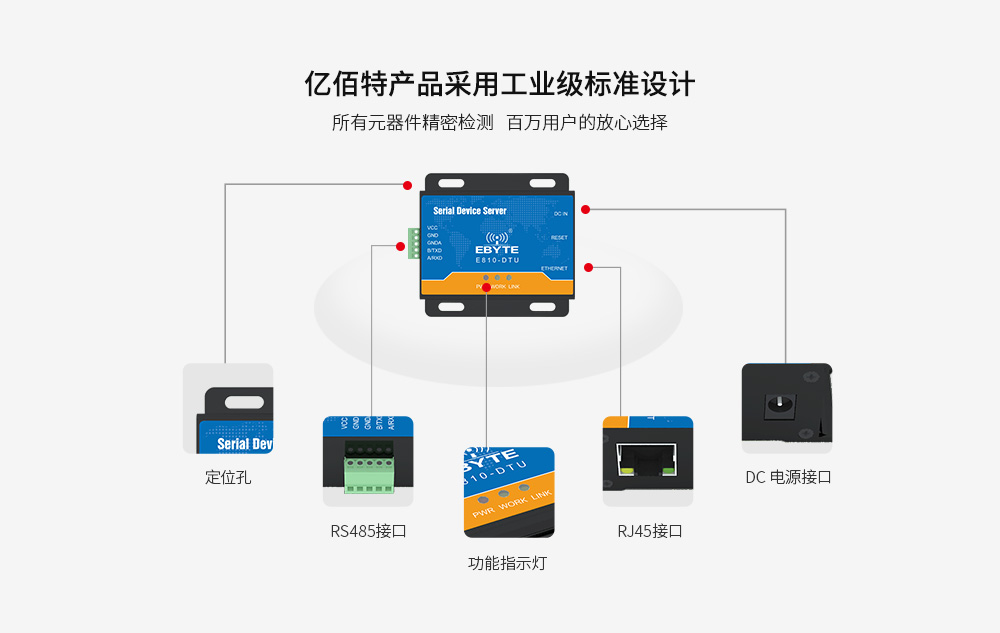

| 腳號 | 功能 | 說明 |
| 1 | VCC | 電源，默認供電8~28V（可定制標準5V版本） |
| 2 | GND | 地線 |
| 3 | GNDA | RS232 公共端，外接其他 RS232 設備的 GND |
| 4 | B/TXD | 外接其他RS485設備的B端/RS232 輸出端，或者外接其他 RS232 設備的 RXD |
| 5 | A/RXD | 外接其他RS485設備的A端/RS232 輸入端，或者外接其他 RS232 設備的 TXD |
| 6 | PWR | 電源指示燈 |
| 7 | LED1 | 遠端建立連接指示燈 |
| 8 | LED2 | 串口收發指示燈 |
| 9 | RJ45 | 帶網絡變壓器的RJ45接口 |

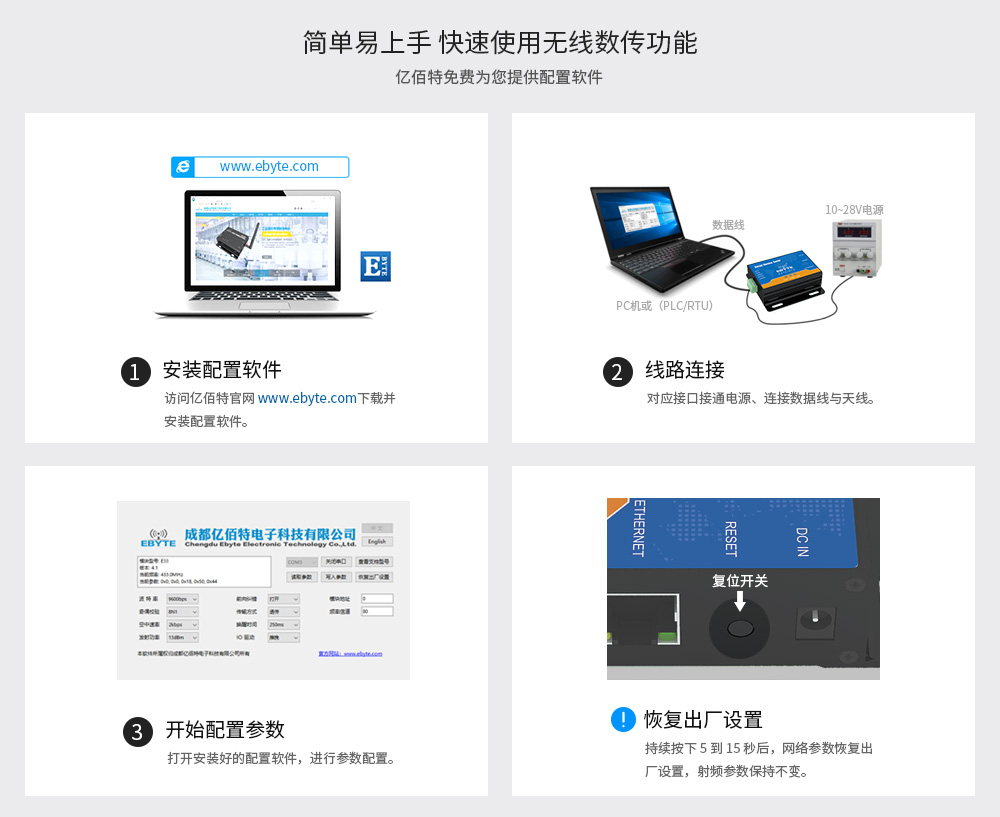

| 10 | SWITCH | 模塊的全部配置參數恢復到出廠設置 |
| 11 | VCC | DC電源口，建議用標準12V或24V供電 |
