數據接口：RS485

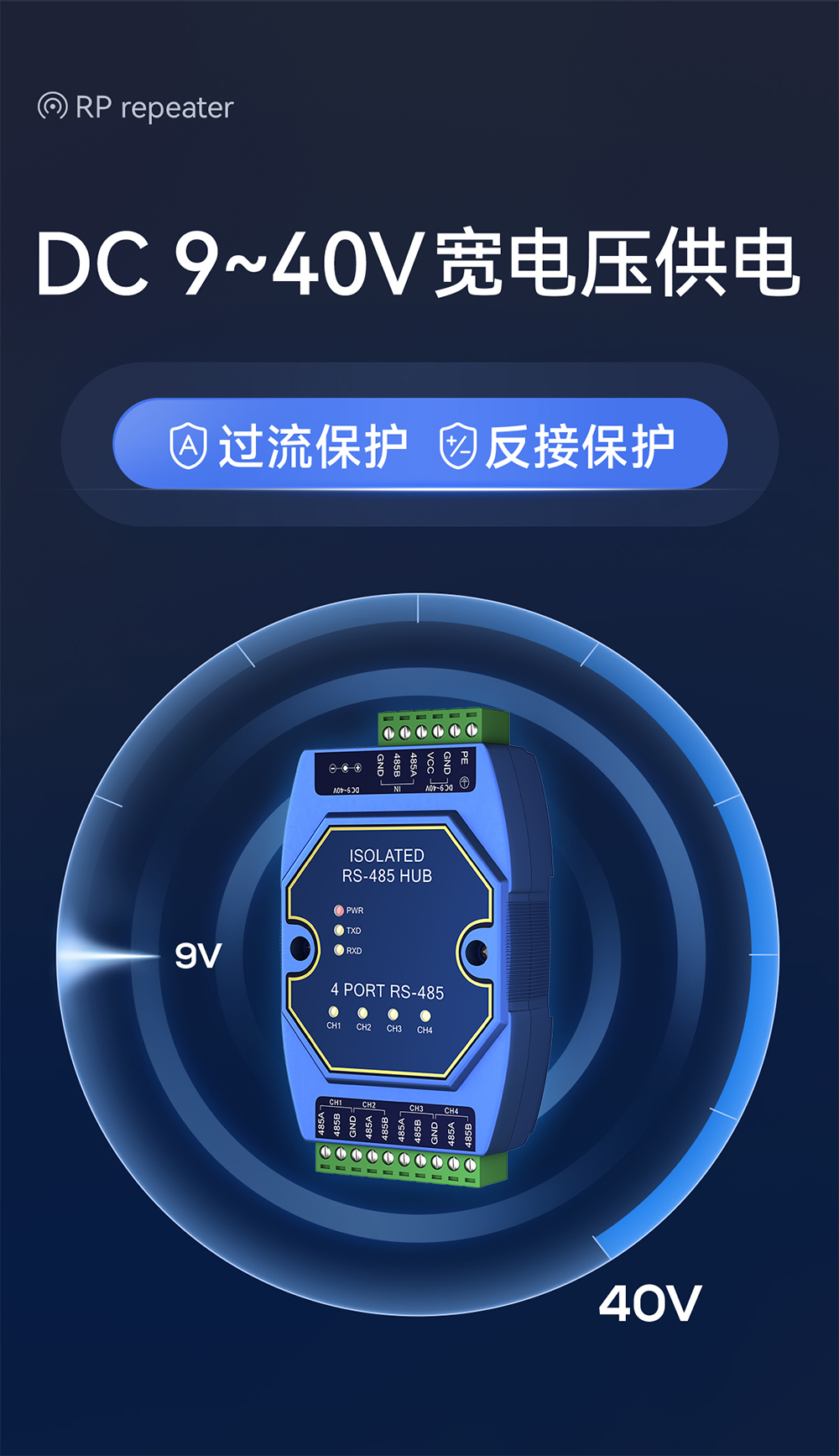

工作電壓：DC 9~40V
防護等級：工業EMC3級

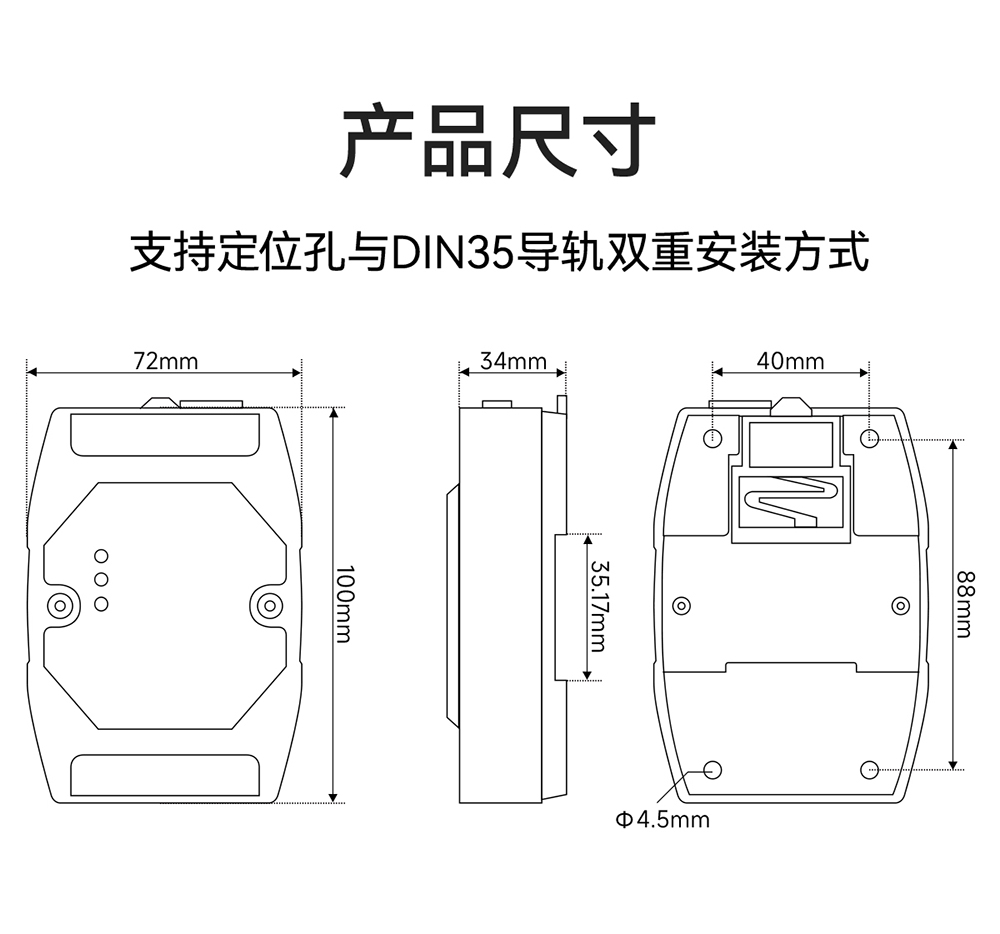

產品尺寸：120*72*34mm
產品重量：120±5g

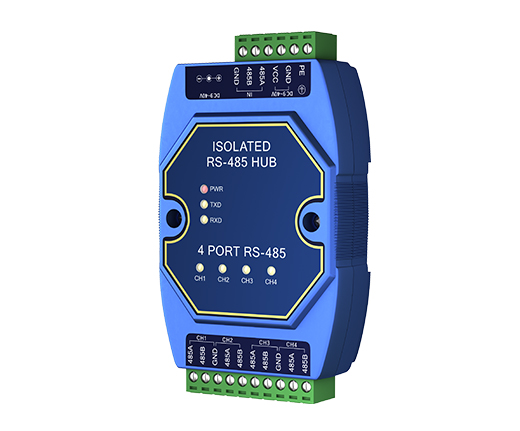

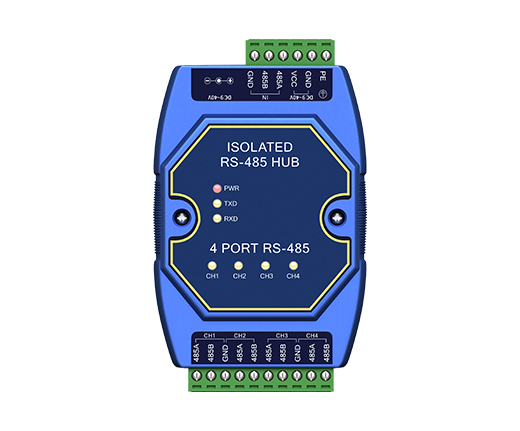

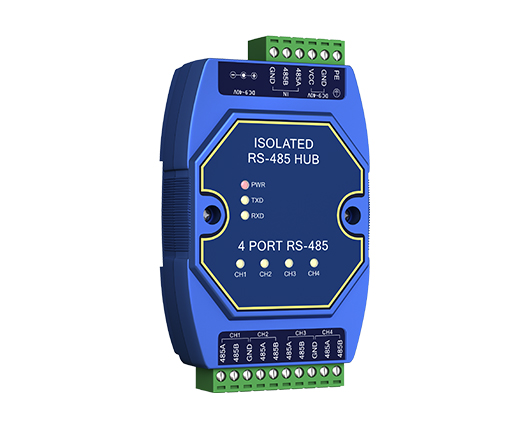

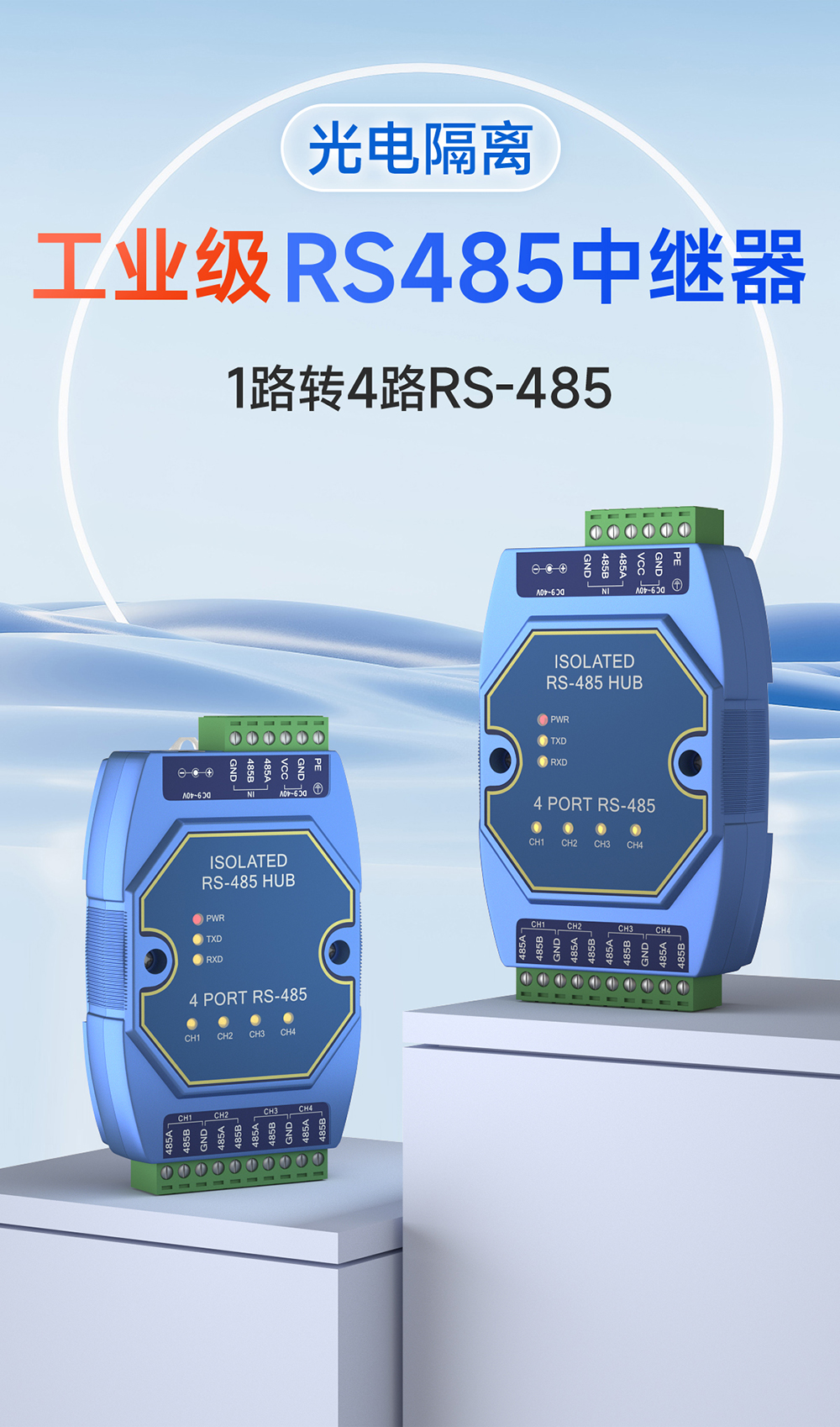

產品簡介：E810-R14是億佰特推出的1路RS-485轉4路RS-485的隔離型中繼器（HUB）。RS485集線器是支持1路RS-485主站設備，1路或多路RS-485從站設備的通信設備。釆用光電隔離技術保護主站與從棧設備不被干擾。無需配置，主站和從站接口之間透明數據傳輸。本產品適用于自動化控制系統、監控系統、報警、門禁系統、IC卡收費、 抄表、一卡通、停車場收費等綜合RS485通信系統。
| 參數名稱 | 參數值 | 描述 |
| 通用參數 | 數據接口 | RS-485 接口 |

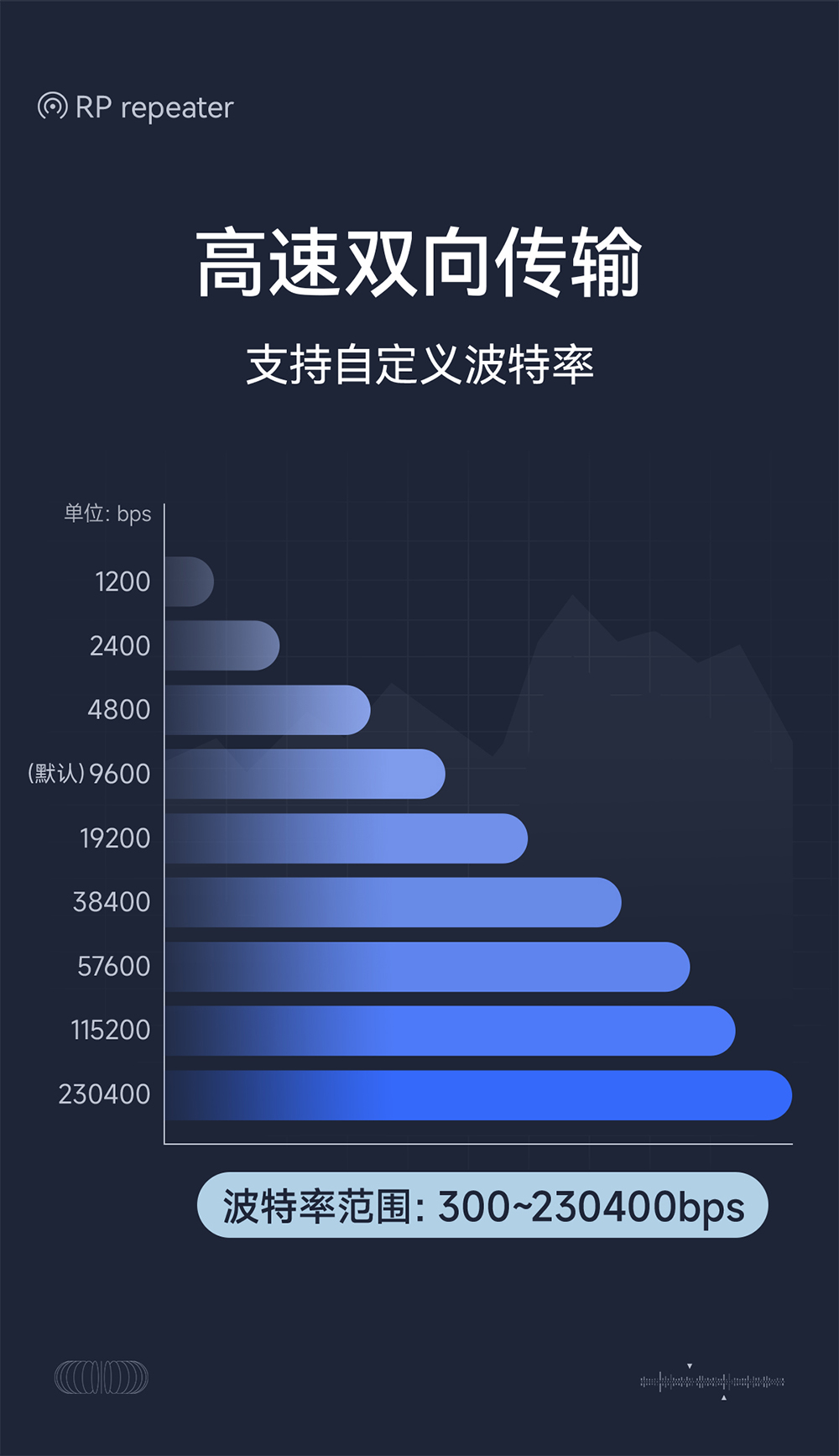

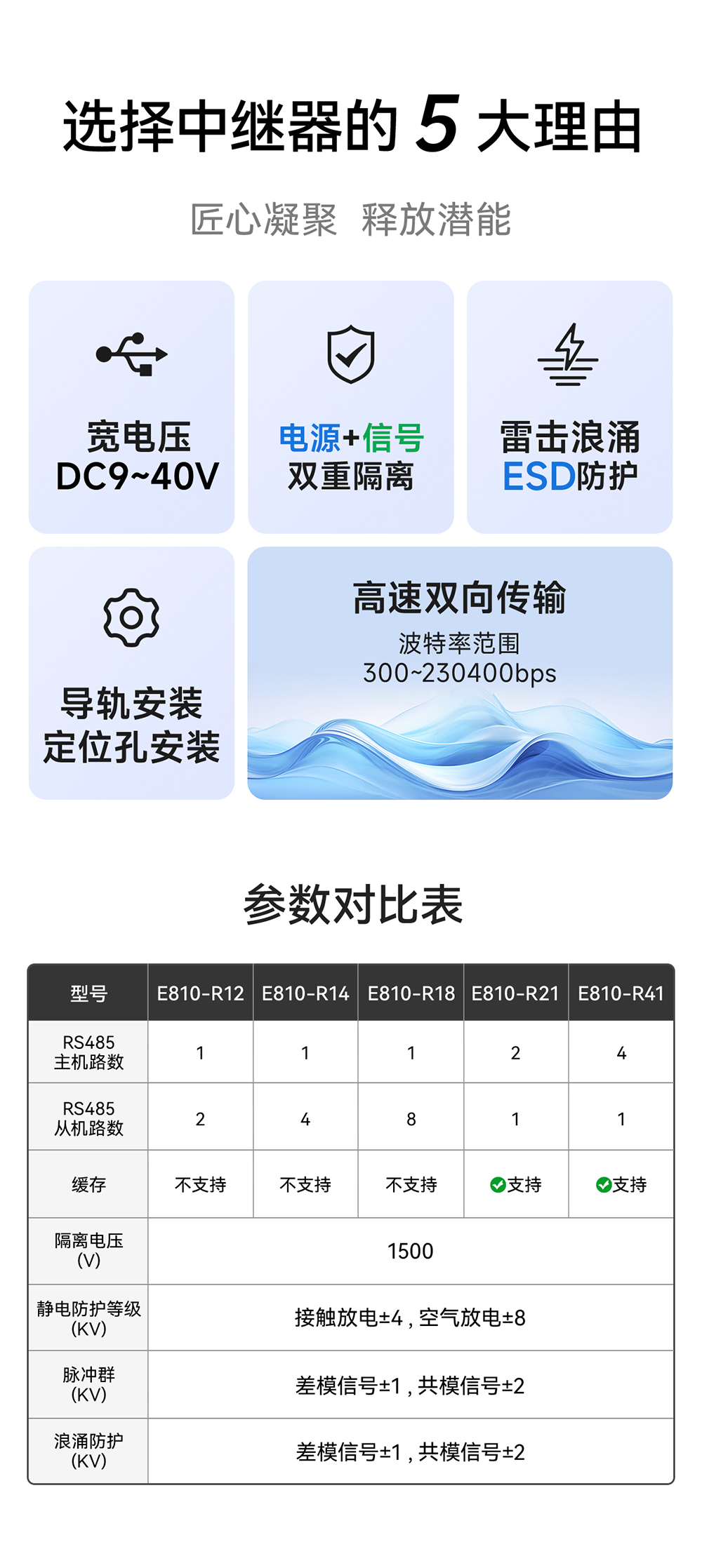

| 波特率 | 300~230400，支持自定義波特率 | |
| 工作電壓 | DC 9~40V | |
| 防護等級 | 工業 EMC3 級 | |
| 隔離電壓 | 1.5KV | |
| 靜電防護等級 | 接觸 4 KV，空氣 8KV | |
| 脈沖浪涌 | 差模 1KV，共模 2KV | |
| 工作溫濕度 | -40~85℃、5%~95%（無凝露） | |
| 存儲溫濕度 | -40~105℃、5%~95%（無凝露） | |
| 接地端子 | 支持 | |
| 差異參數 | 擴展路數 | E810-R12:2 路 RS-485 |
| E810-R14:4 路 RS-485 | ||
| E810-R18:8 路 RS-485 | ||
| 產品尺寸 | E810-R12:100×54×32mm | |
| E810-R14:120×72×34mm | ||
| E810-R18:120×72×34mm | ||
| 產品重量 | E810-R12:70±5g | |
| E810-R14:120±5g | ||
| E810-R18:120±5g | ||
| 接口標準 | E810-R12:5.08mm 銅腳接插端子 | |
| E810-R14:5.08mm 插拔式端子 | ||
| E810-R18:3.81mm 插拔式端子 |

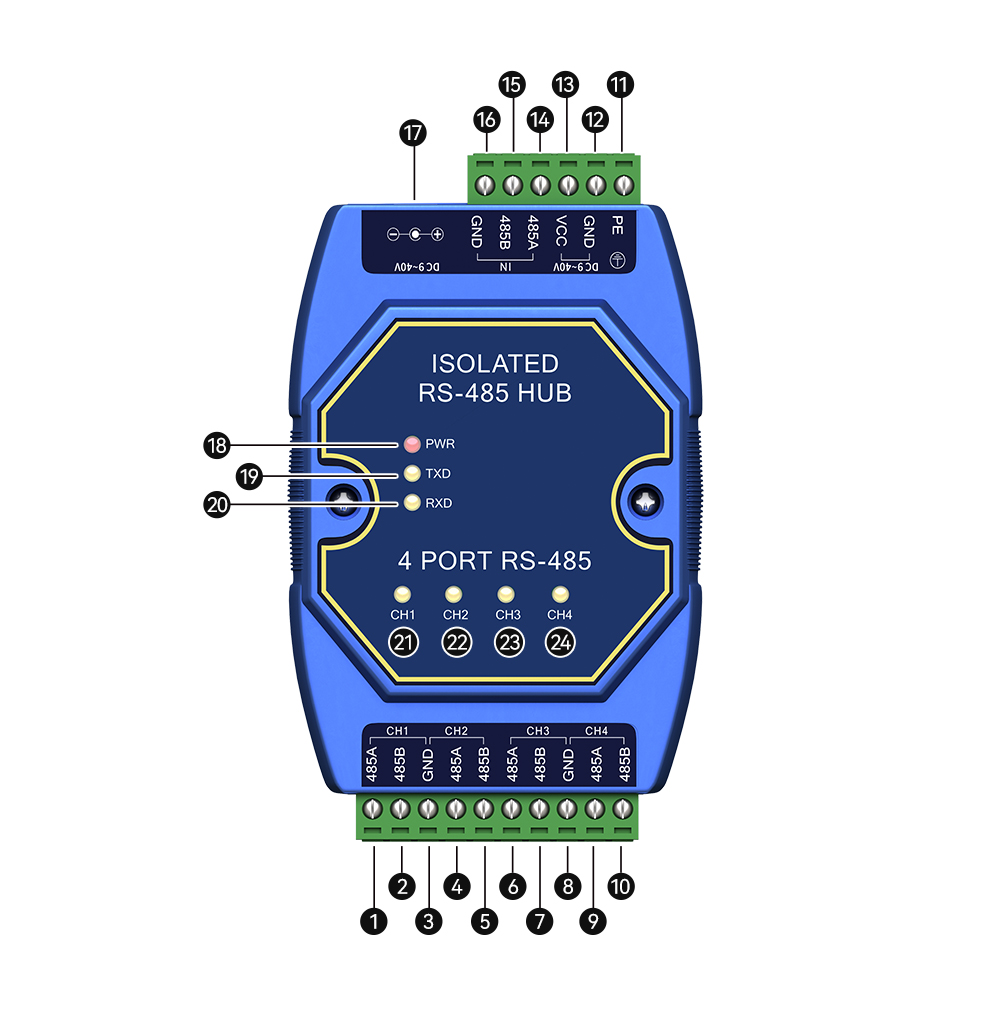

| 序號 | 名稱 | 說明 |
| 1 | CH1-485A | 5.08mm 接線端子，CH1 輸出端 A 接口 |
| 2 | CH1-485B | 5.08mm 接線端子，CH1 輸出端 B 接口 |
| 3 | GND | 5.08mm 接線端子，輸出端數字信號地 |
| 4 | CH2-485A | 5.08mm 接線端子，CH2 輸出端 A 接口 |
| 5 | CH2-485B | 5.08mm 接線端子，CH2 輸出端 B 接口 |
| 6 | CH3-485A | 5.08mm 接線端子，CH3 輸出端 A 接口 |
| 7 | CH3-485B | 5.08mm 接線端子，CH3 輸出端 B 接口 |
| 8 | GND | 5.08mm 接線端子，輸出端數字信號地 |
| 9 | CH4-485A | 5.08mm 接線端子，CH4 輸出端 A 接口 |
| 10 | CH4-485B | 5.08mm 接線端子，CH4 輸出端 B 接口 |
| 11 | PE | 5.08mm 接線端子，接大地端子 |
| 12 | DC 9~40V-GND | 5.08mm 接線端子，電源地，與數字信號地不互通 |
| 13 | DC 9~40V-VCC | 5.08mm 接線端子，電源輸入正極 |
| 14 | IN-485A | 5.08mm 接線端子，RS485 輸入端 A 接口 |
| 15 | IN-485B | 5.08mm 接線端子，RS485 輸入端 B 接口 |
| 16 | IN-GND | 5.08mm 接線端子，RS485 輸入端 GND 接口 |
| 17 | DC 9~40V 插頭 | DC 插頭，外徑 5.5mm，內徑 2.0mm |
| 18 | LED-PWR | 電源指示燈 |
| 19 | LED-TXD | 主串口數據發送指示燈 |
| 20 | LED-RXD | 主串口數據接收指示燈 |
| 21 | LED-CH1 | CH1 數據發送指示燈 |
| 22 | LED-CH2 | CH2 數據發送指示燈 |
| 23 | LED-CH3 | CH3 數據發送指示燈 |
| 24 | LED-CH4 | CH4 數據發送指示燈 |
