數據接口：RS485
工作電壓：DC 9~40V
防護等級：工業EMC3級
產品尺寸：120*72*34mm

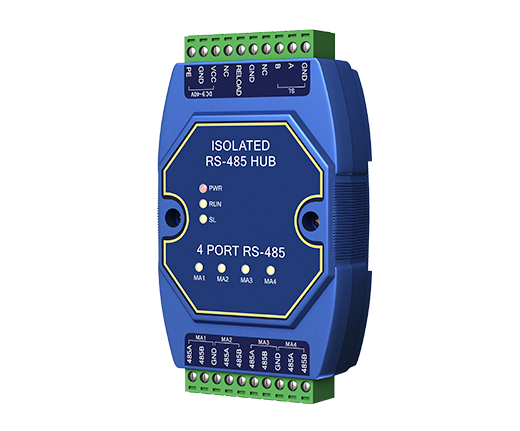

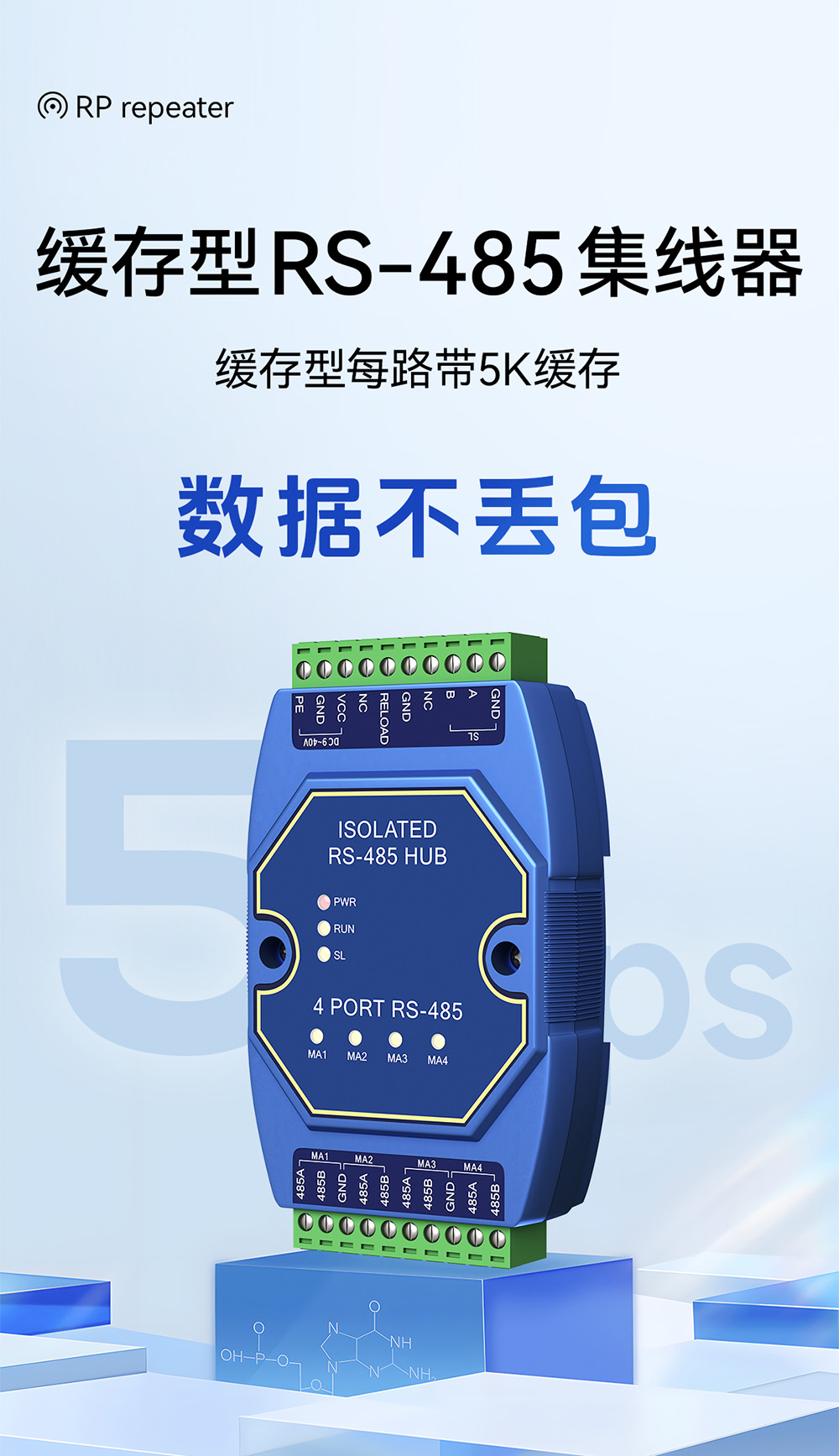

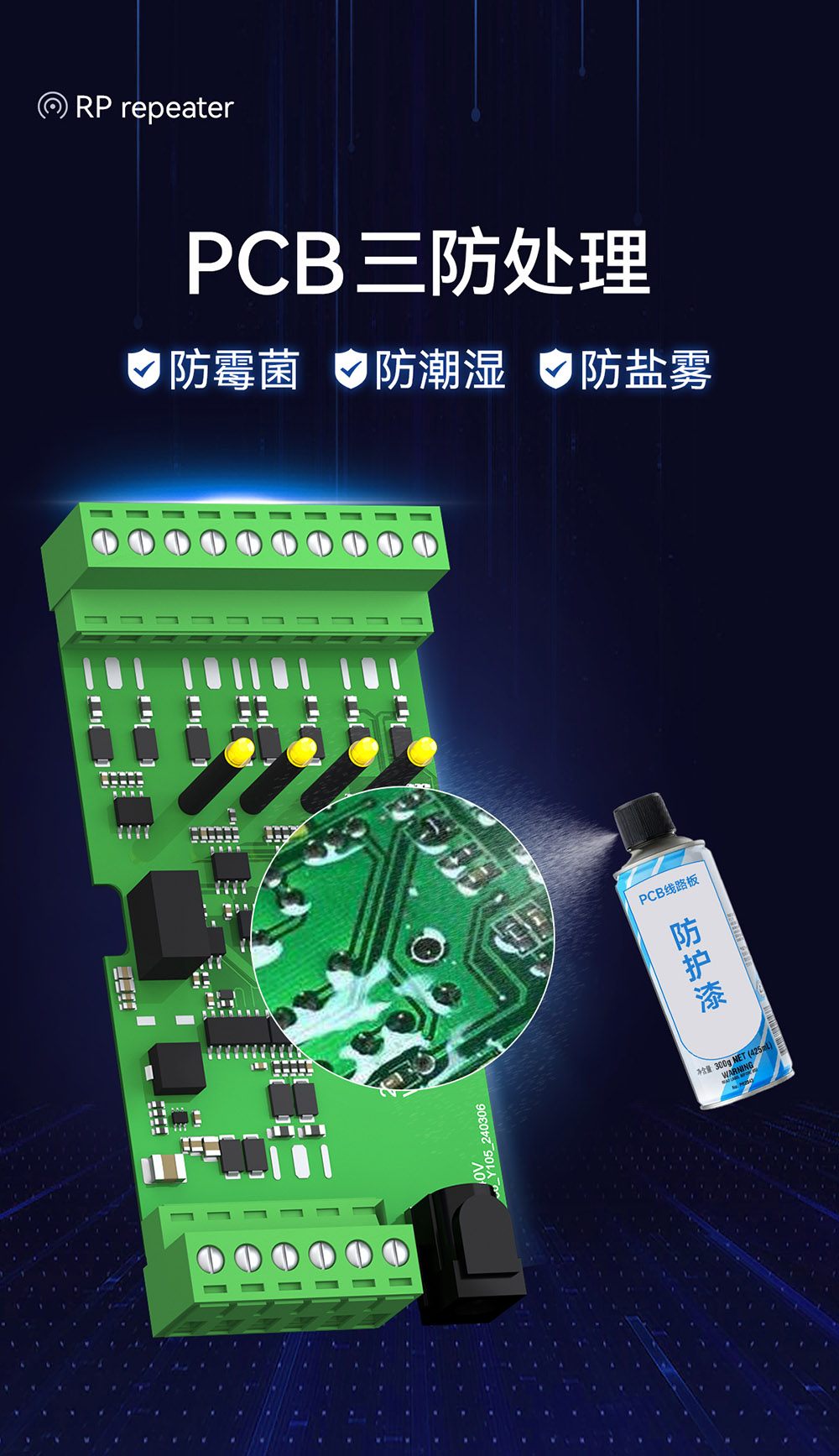

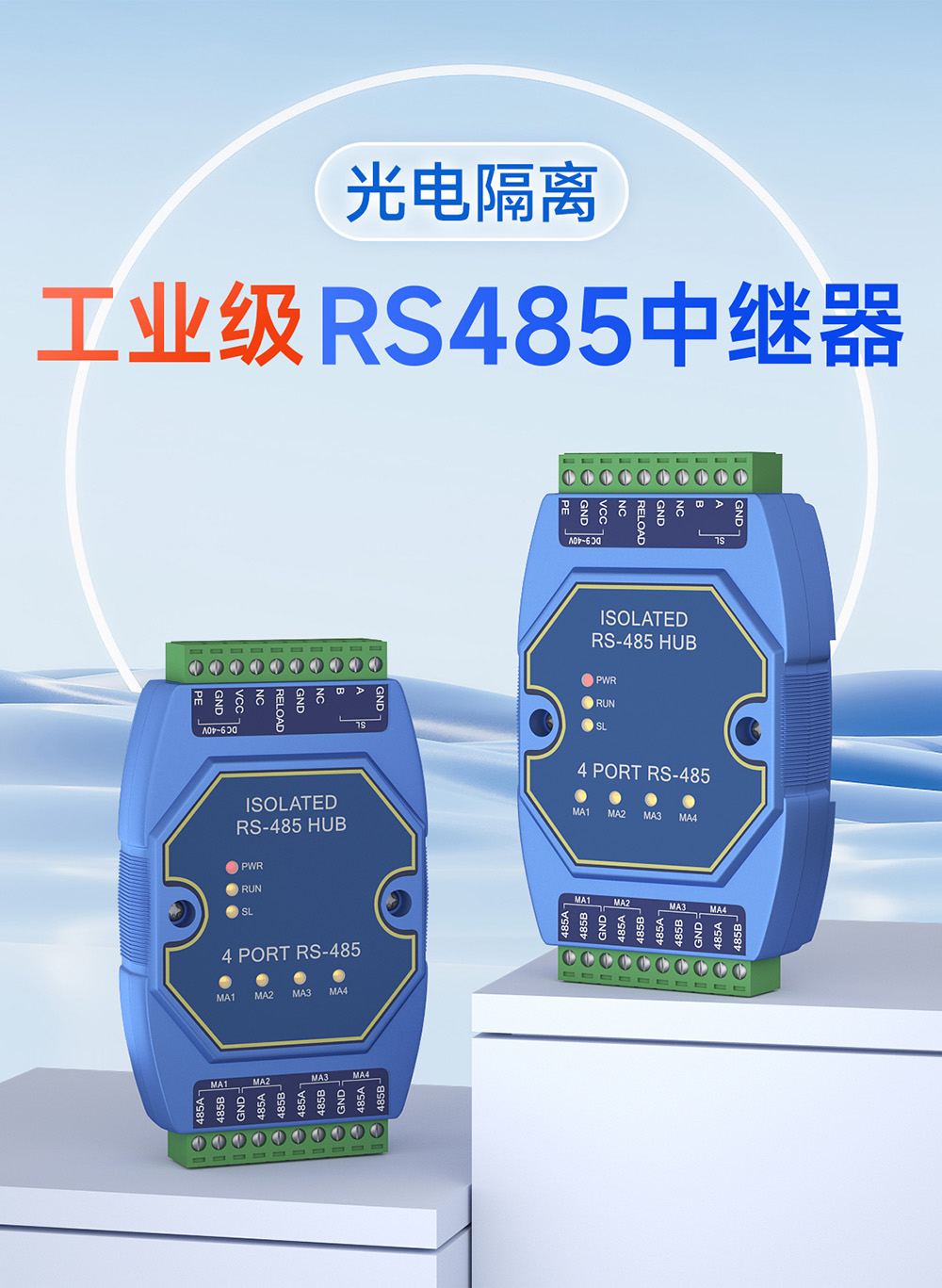

產品簡介：E810-R41是一款支持4路RS-485轉1路RS-485的緩存型隔離工業級RS485中繼器。RS485中繼器是支持2路RS-485主站設備，1路RS-485從站設備的RS485集線器通信設備。釆用光電隔離技術保護主站與從棧設備不被干擾。電路采用EMC三級標準進行設計，能有效隔離雷擊、靜電對設備造成的危害。無需配置，主站和從站接口之間透明數據傳輸。
| 參數名稱 | 參數值 | 描述 |
| 通用參數 | 數據接口 | RS-485 接口 |

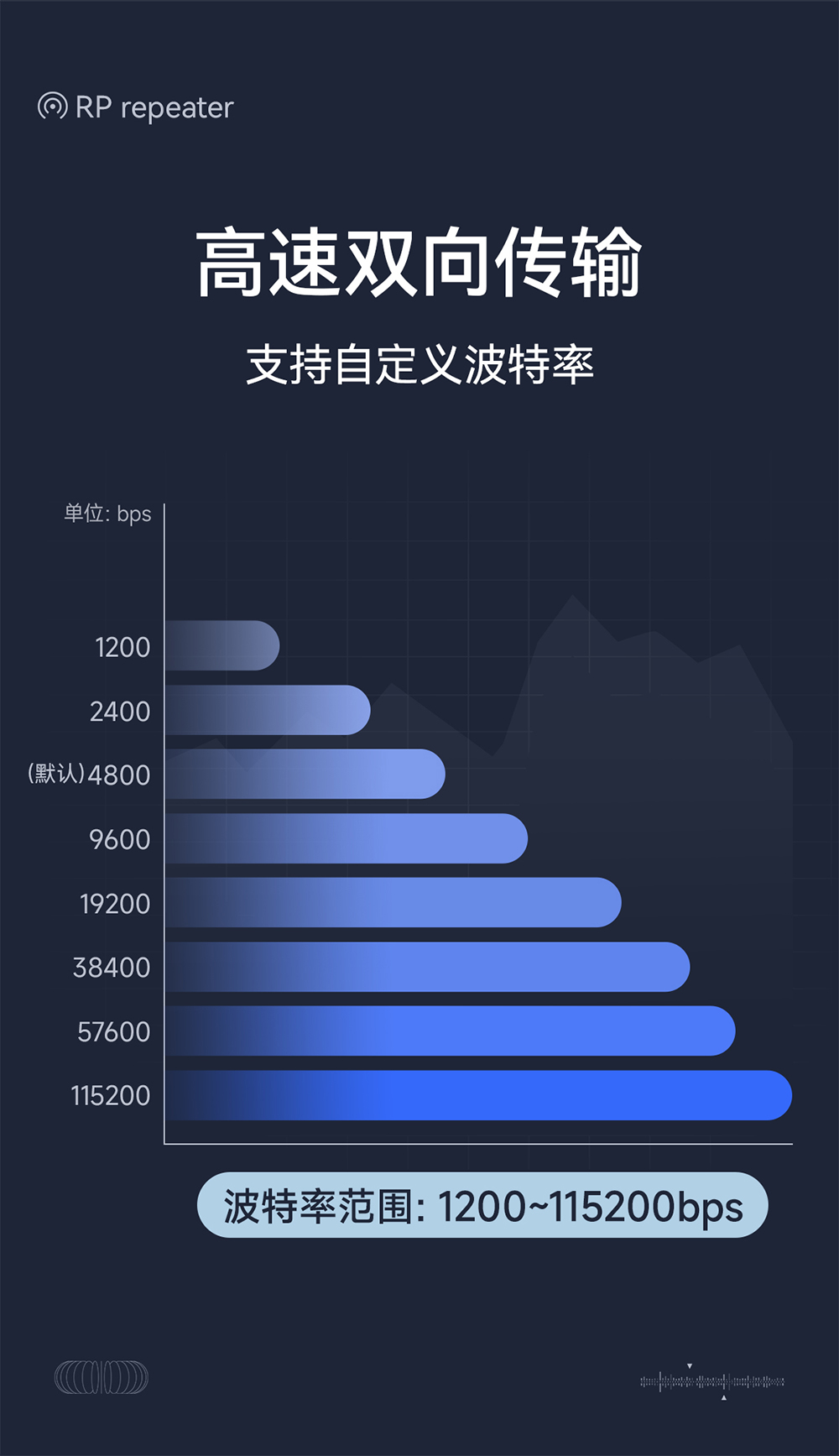

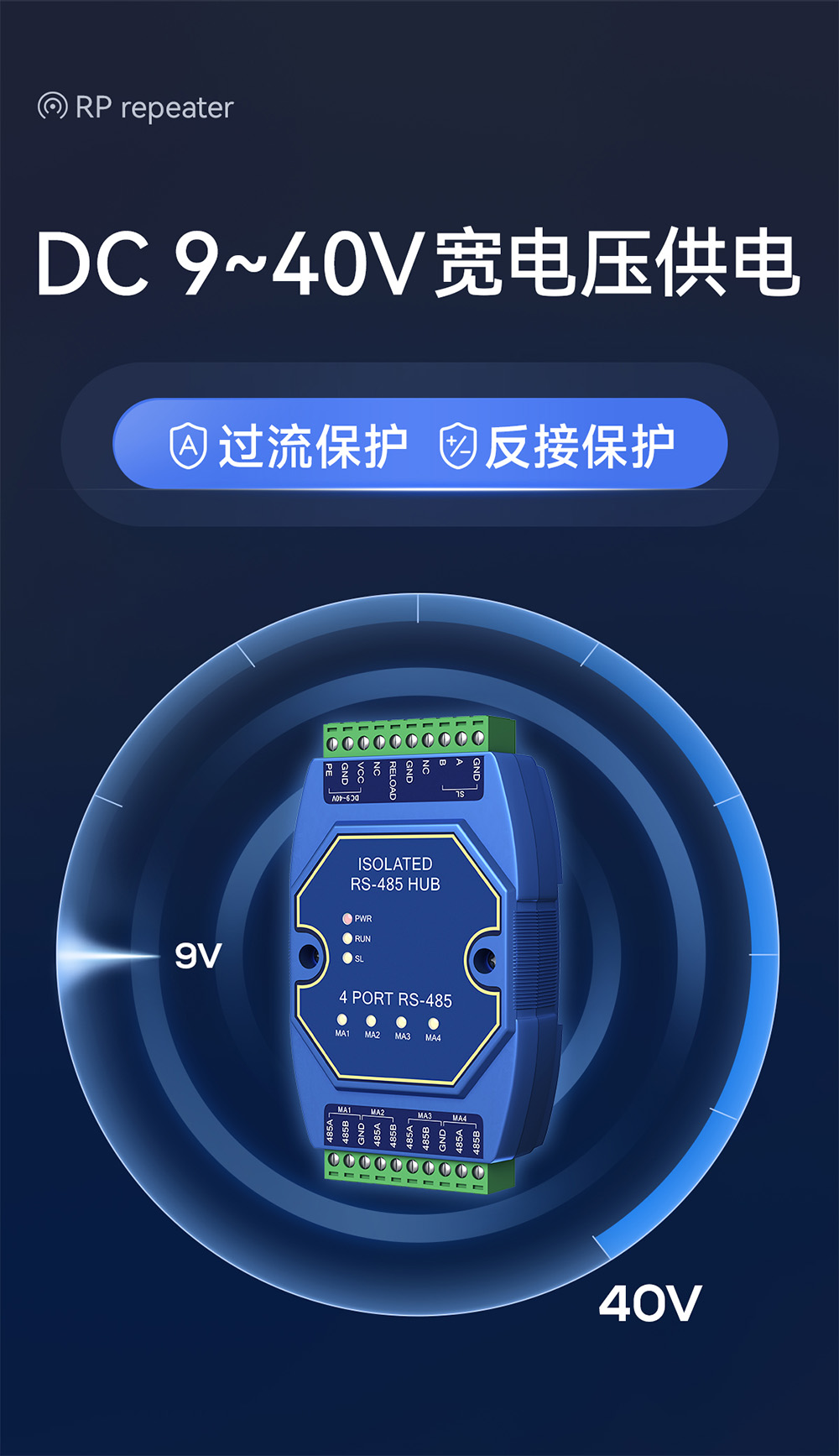

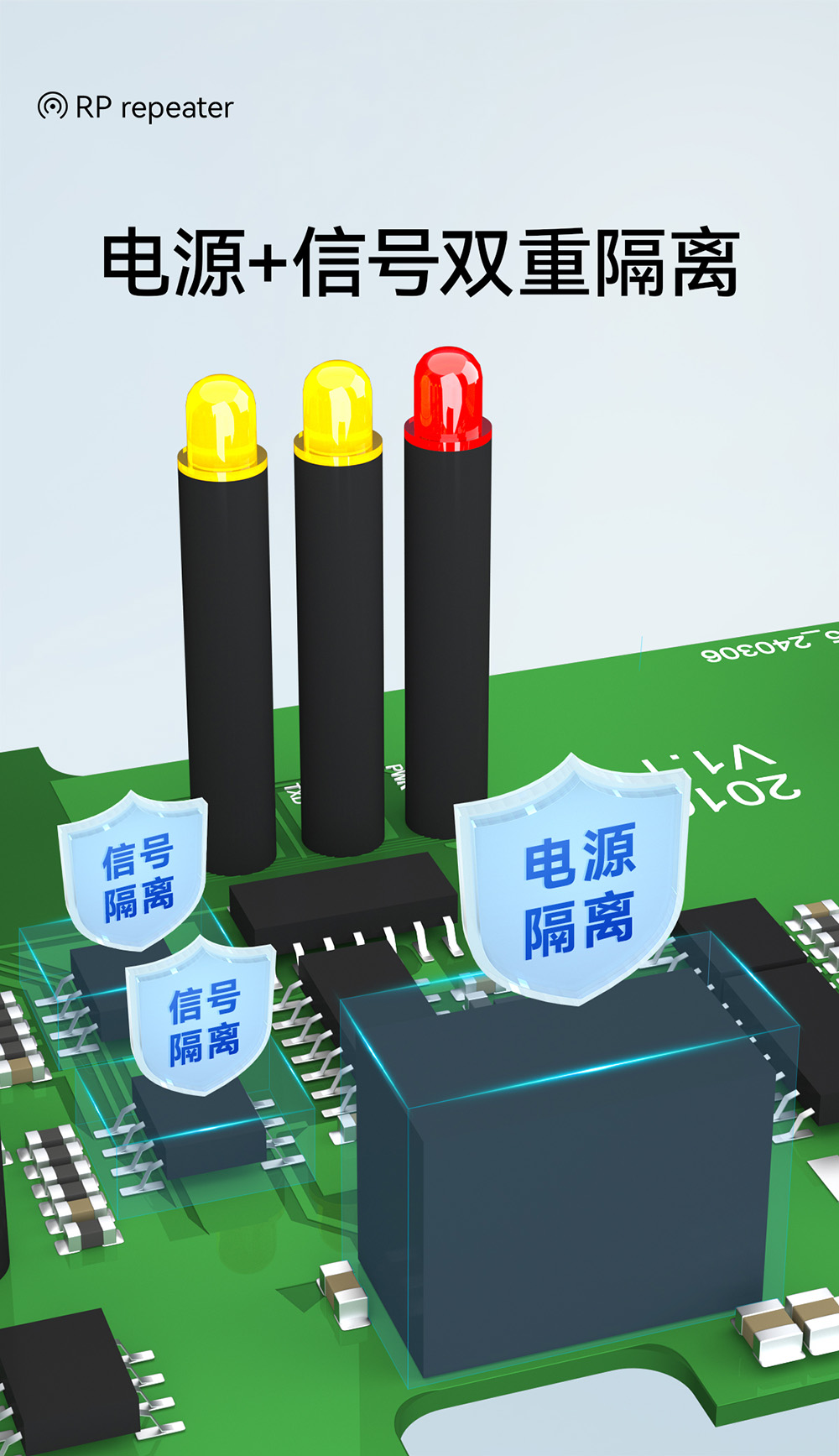

| 波特率 | 1200~115200bps | |
| 數據位 | 8 位 | |
| 停止位 | 1/2 位 | |
| 校驗位 | None/Odd/Even | |
| 存儲空間 | 單路主機 3k Byte | |
| 工作電壓 | DC 9~40V | |
| 防護等級 | 工業 EMC3 級 | |
| 隔離電壓 | 1.5KV | |
| 靜電防護等級 | 接觸 4 KV，空氣 8KV | |
| 脈沖浪涌 | 差模 1KV，共模 2KV | |
| 工作溫濕度 | -40~85℃、5%~95%（無凝露） | |
| 存儲溫濕度 | -40~105℃、5%~95%（無凝露） | |
| 接地端子 | 支持 | |

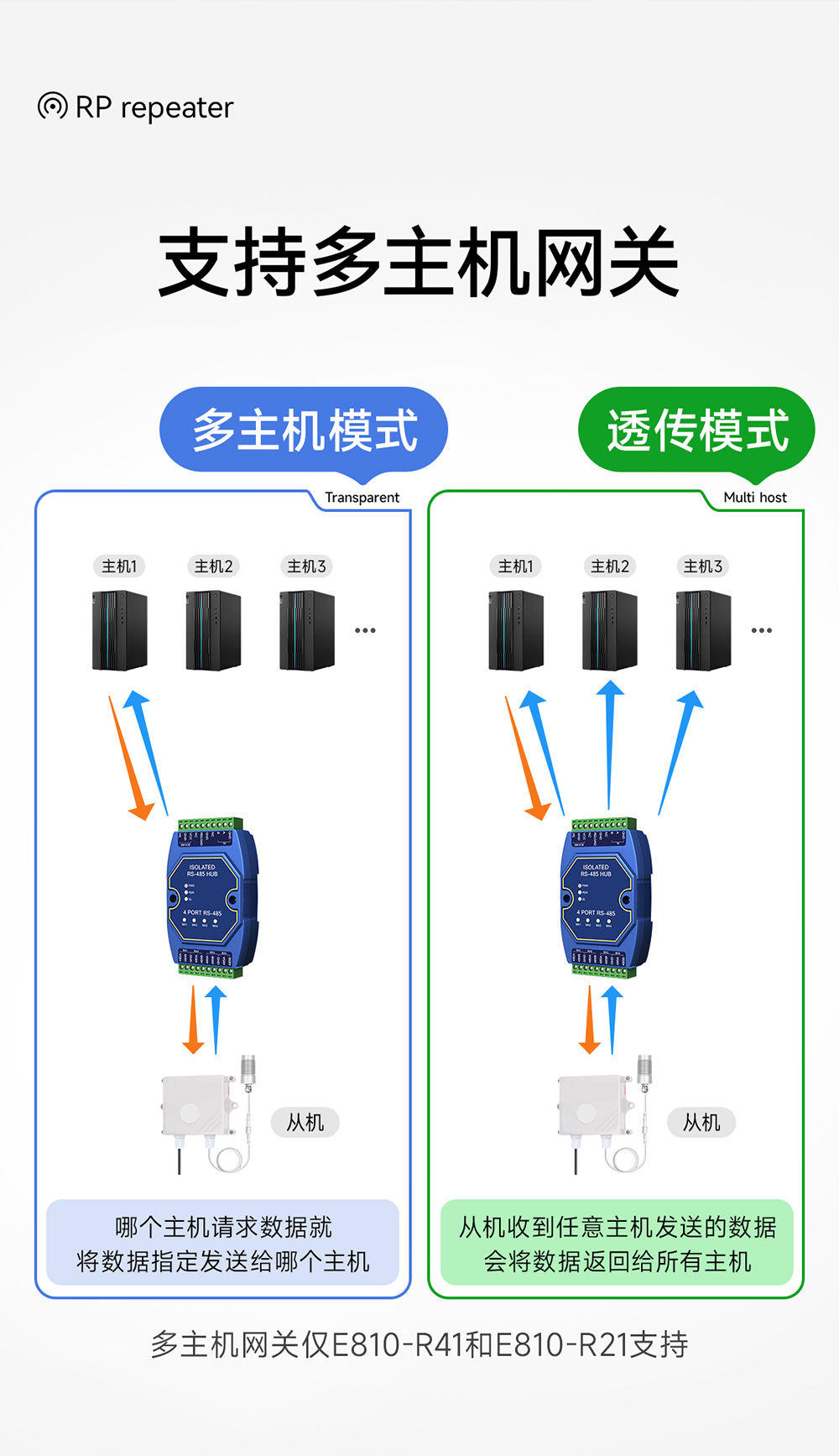

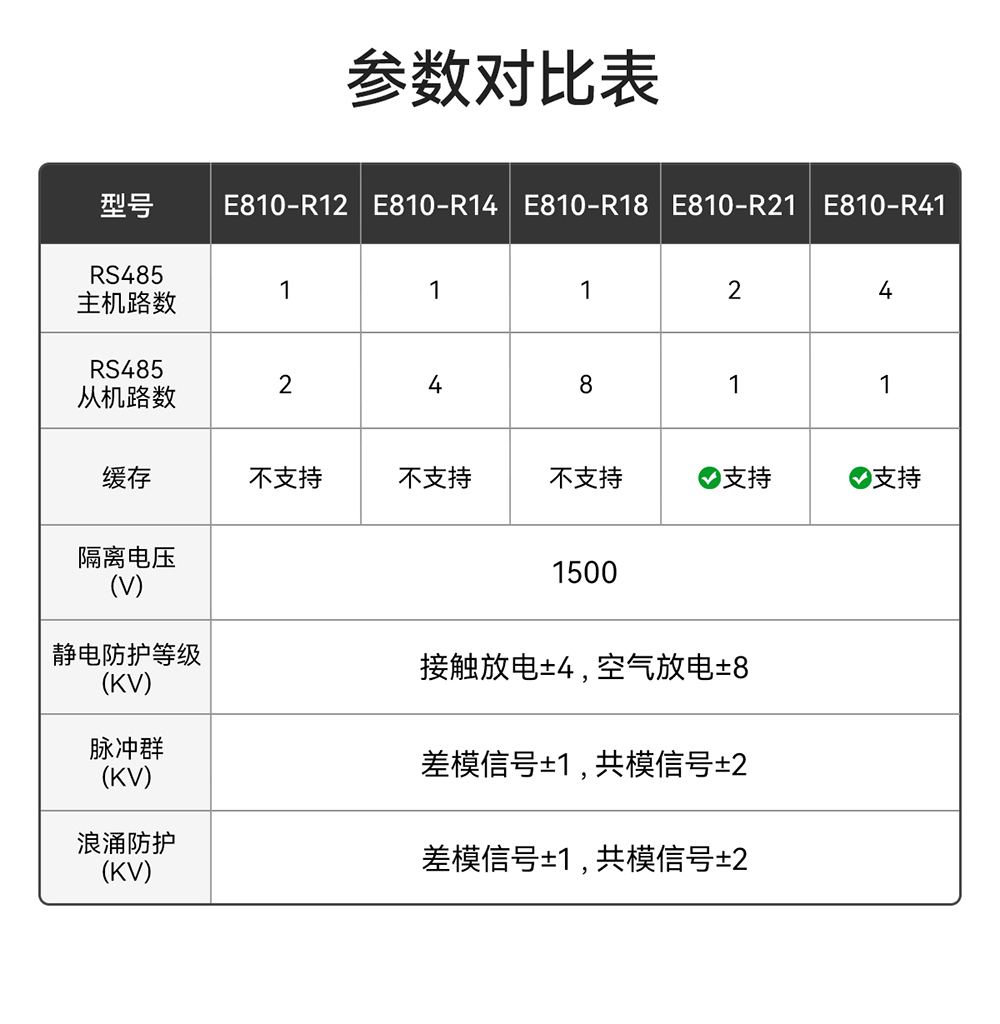

| 差異參數 | 擴展路數 | 2 路 RS-485 主機 |

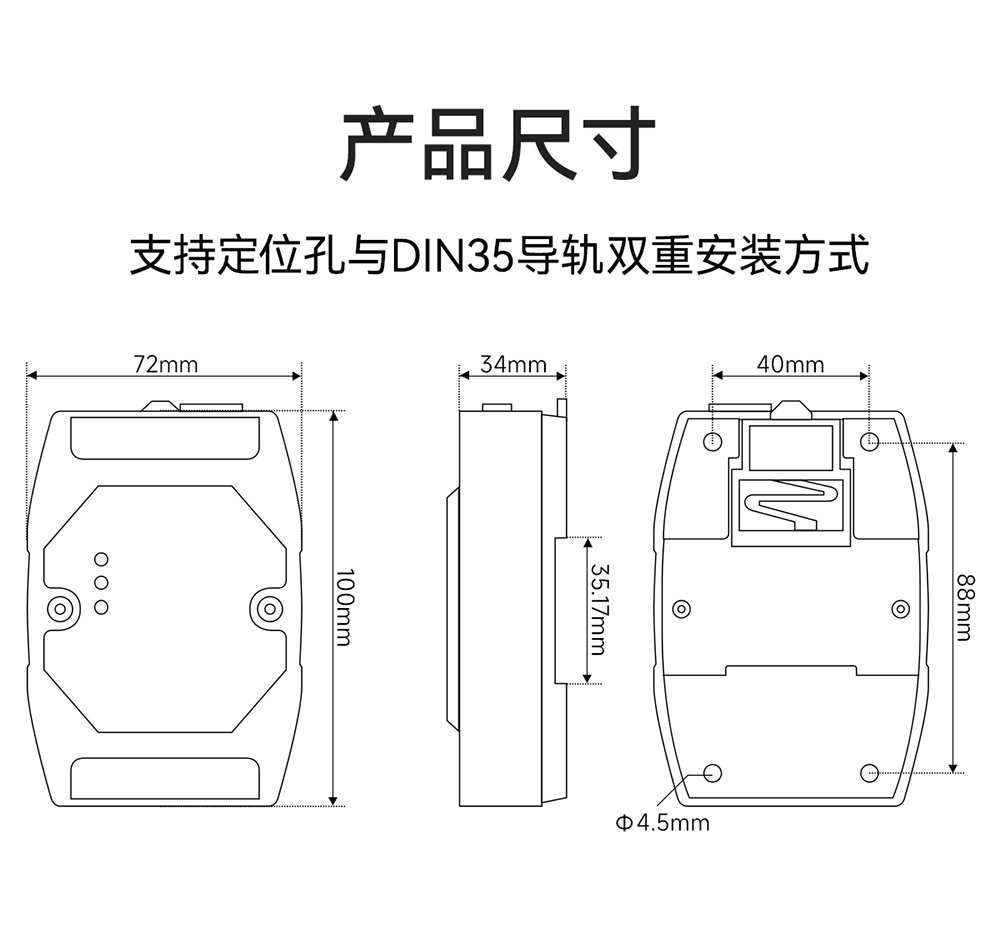

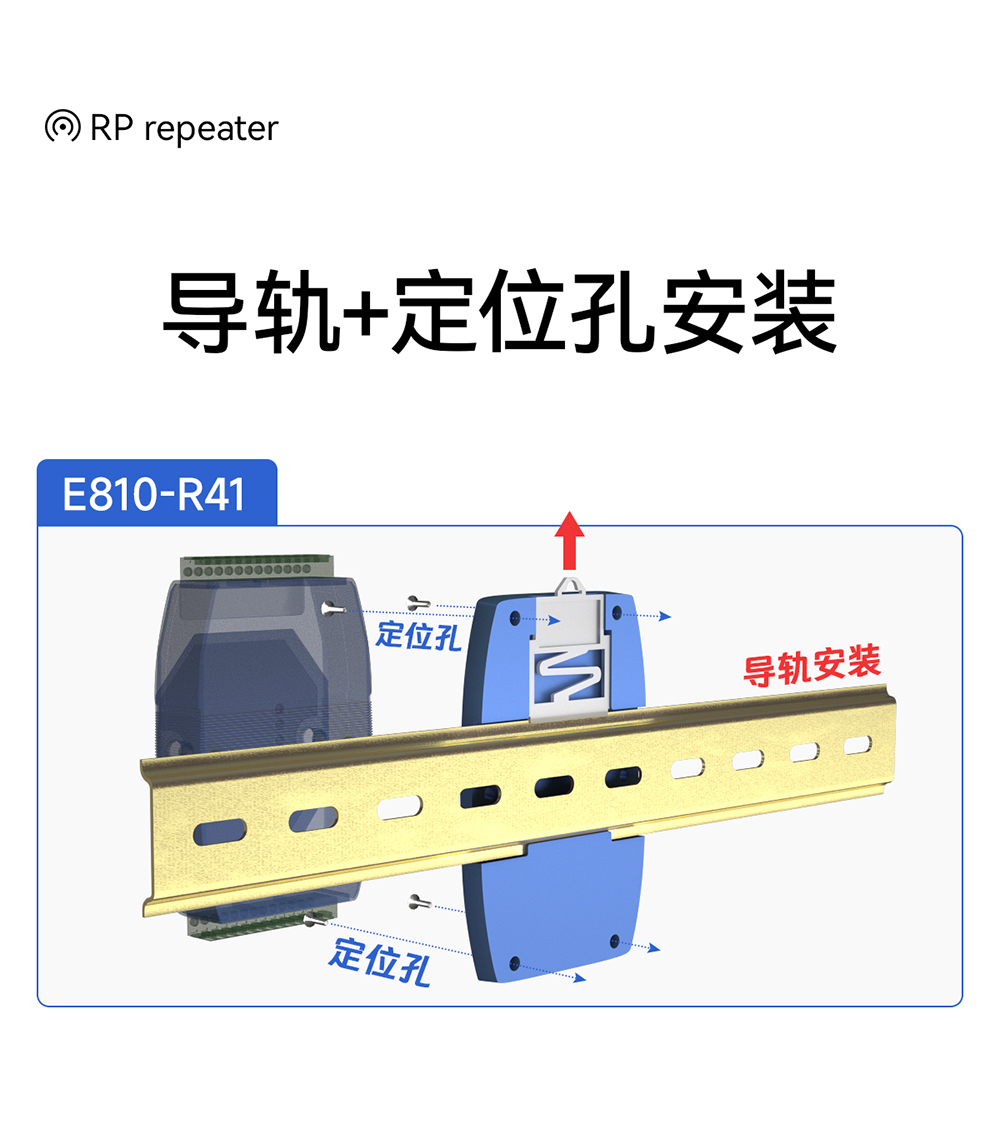

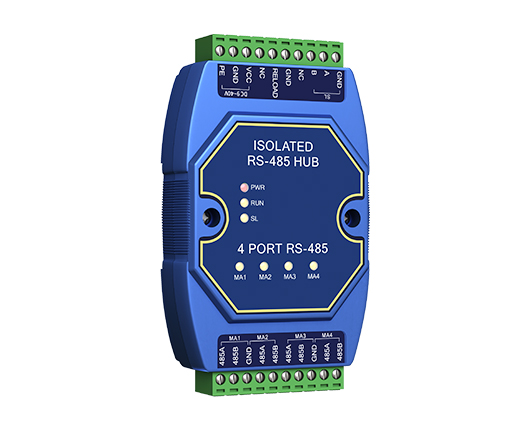

| 產品尺寸 | 120×72×34mm | |
| 產品重量 | 120±5g | |
| 接口標準 | 5.08mm 插拔式端子 |
| 序號 | 名稱 | 說明 |

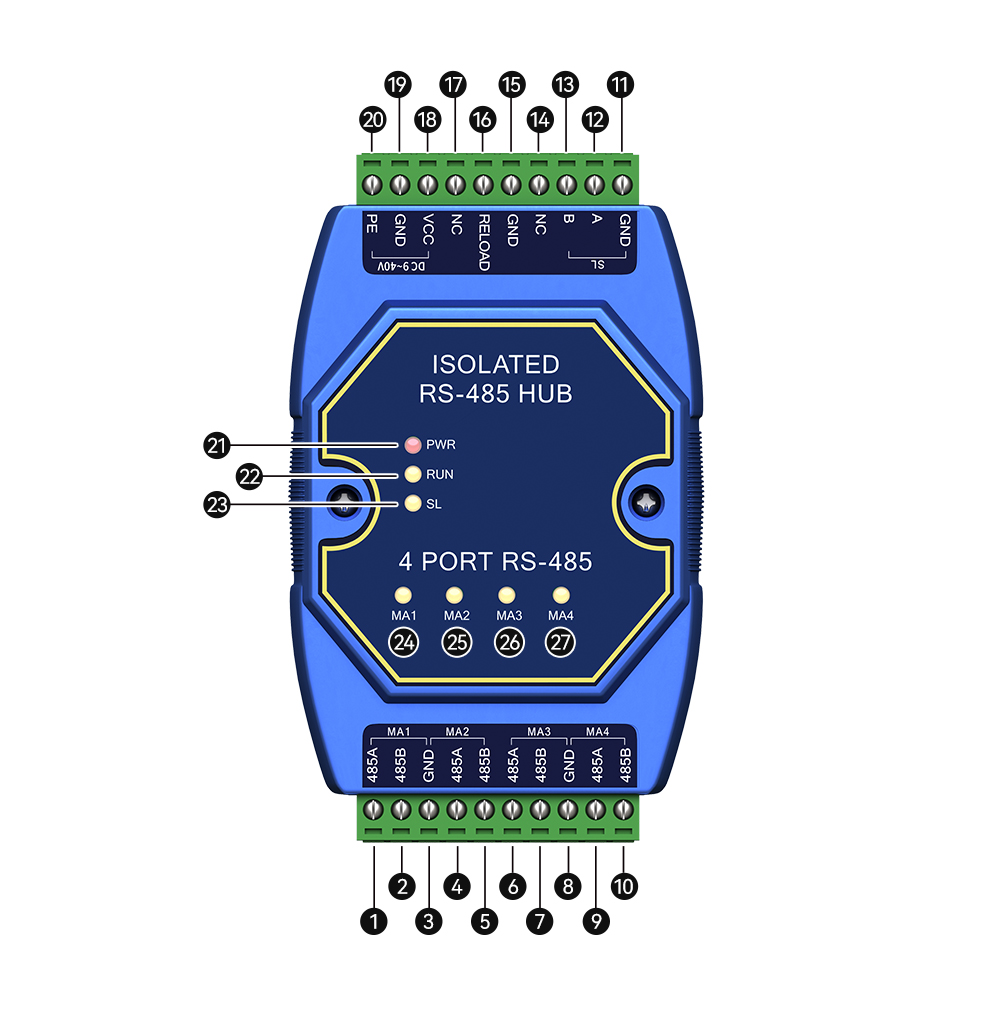

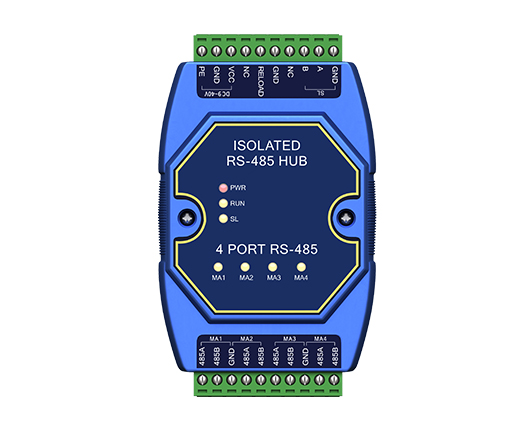

| 1 | MA1-485A | 5.08mm 接線端子，MA1-485-A 接口 |
| 2 | MA1-485B | 5.08mm 接線端子，MA1-485-B 接口 |
| 3 | GND | 5.08mm 接線端子，輸出端數字信號地 |
| 4 | MA2-485A | 5.08mm 接線端子，MA1-485-A 接口 |
| 5 | MA2-485B | 5.08mm 接線端子，MA1-485-B 接口 |
| 6 | MA3-485A | 5.08mm 接線端子，MA1-485-A 接口 |
| 7 | MA3-485B | 5.08mm 接線端子，MA1-485-B 接口 |
| 8 | GND | 5.08mm 接線端子，輸出端數字信號地 |
| 9 | MA4-485A | 5.08mm 接線端子，MA1-485-A 接口 |
| 10 | MA4-485B | 5.08mm 接線端子，MA1-485-B 接口 |
| 11 | SL-GND | 5.08mm 接線端子，輸出端數字信號地 |
| 12 | SL-485A | 5.08mm 接線端子，SL-485-A 接口 |
| 13 | SL-485B | 5.08mm 接線端子，SL-485-B 接口 |
| 14 | NC | 暫未開放 |
| 15 | GND | 5.08mm 接線端子，數字信號地 |
| 16 | RELOAD | 5.08mm 接線端子，恢復出廠設置，拉低 5-10 秒生效 |
| 17 | NC | 暫未開放 |
| 18 | DC 9~40V-VCC | 5.08mm 接線端子，電源輸入正極 |
| 19 | DC 9~40V-GND | 5.08mm 接線端子，電源地，與數字信號地不互通 |
| 20 | PE | 5.08mm 接線端子，接大地端子 |
| 21 | LED-PWR | 電源指示燈 |
| 22 | LED-RUN | 運行指示燈，正常工作為閃爍，進入配置后常亮 |
| 23 | LED-SL | 從接口數據收發指示燈，有數據交互時閃爍 |
| 24 | LED-MA1 | 主接口 1 數據收發指示燈，有數據交互時閃爍 |
| 25 | LED-MA2 | 主接口 2 數據收發指示燈，有數據交互時閃爍 |
| 26 | LED-MA3 | 主接口 3 數據收發指示燈，有數據交互時閃爍 |
| 27 | LED-MA4 | 主接口 4 數據收發指示燈，有數據交互時閃爍 |
