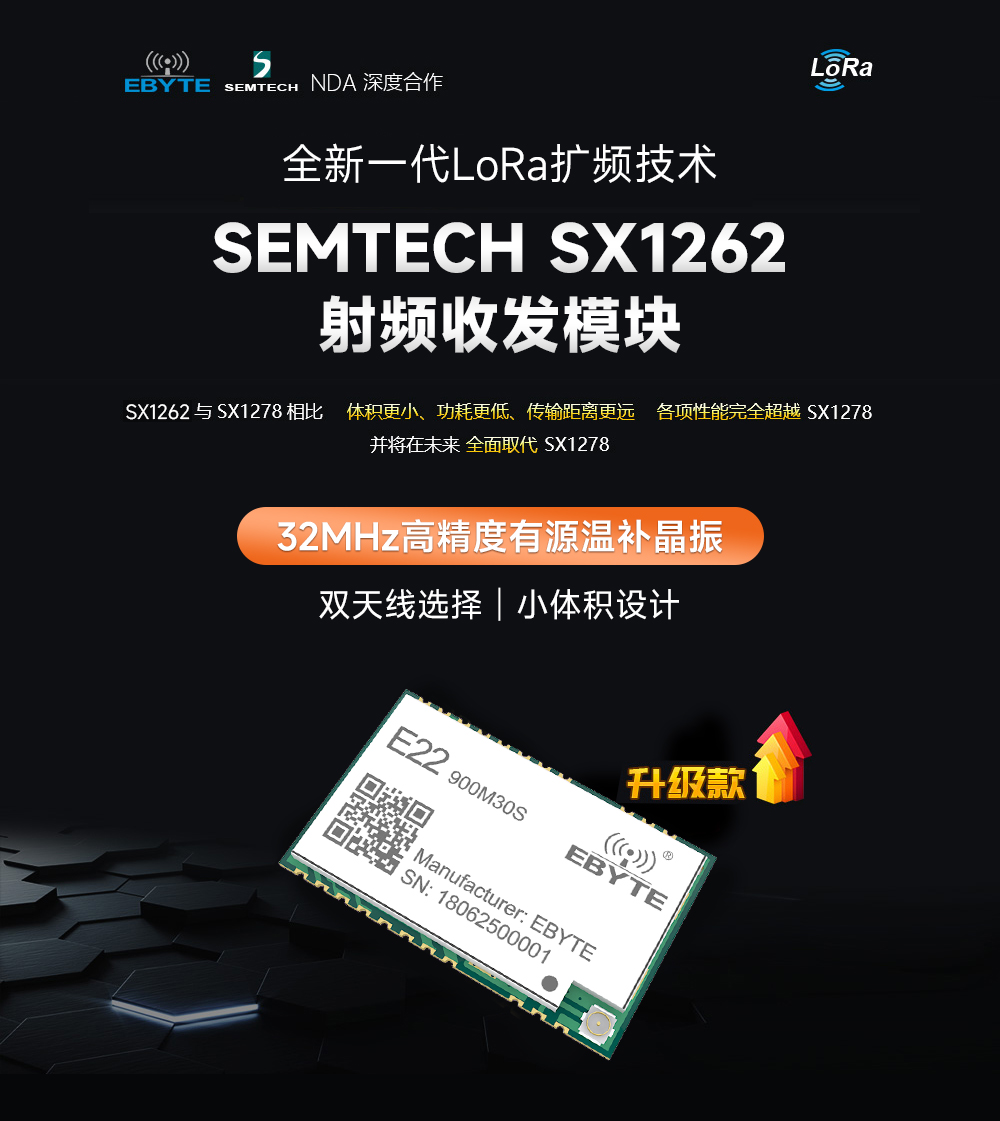

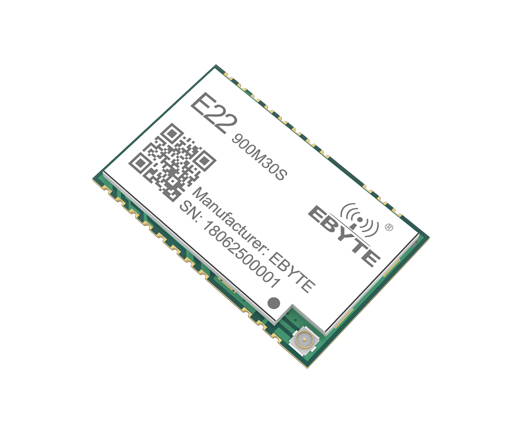

芯片方案：SX1262
工作頻率：850~930MHz
發射功率：30dBm
通信距離：12km
通信接口：SPI
產品重量：4.9±0.1g

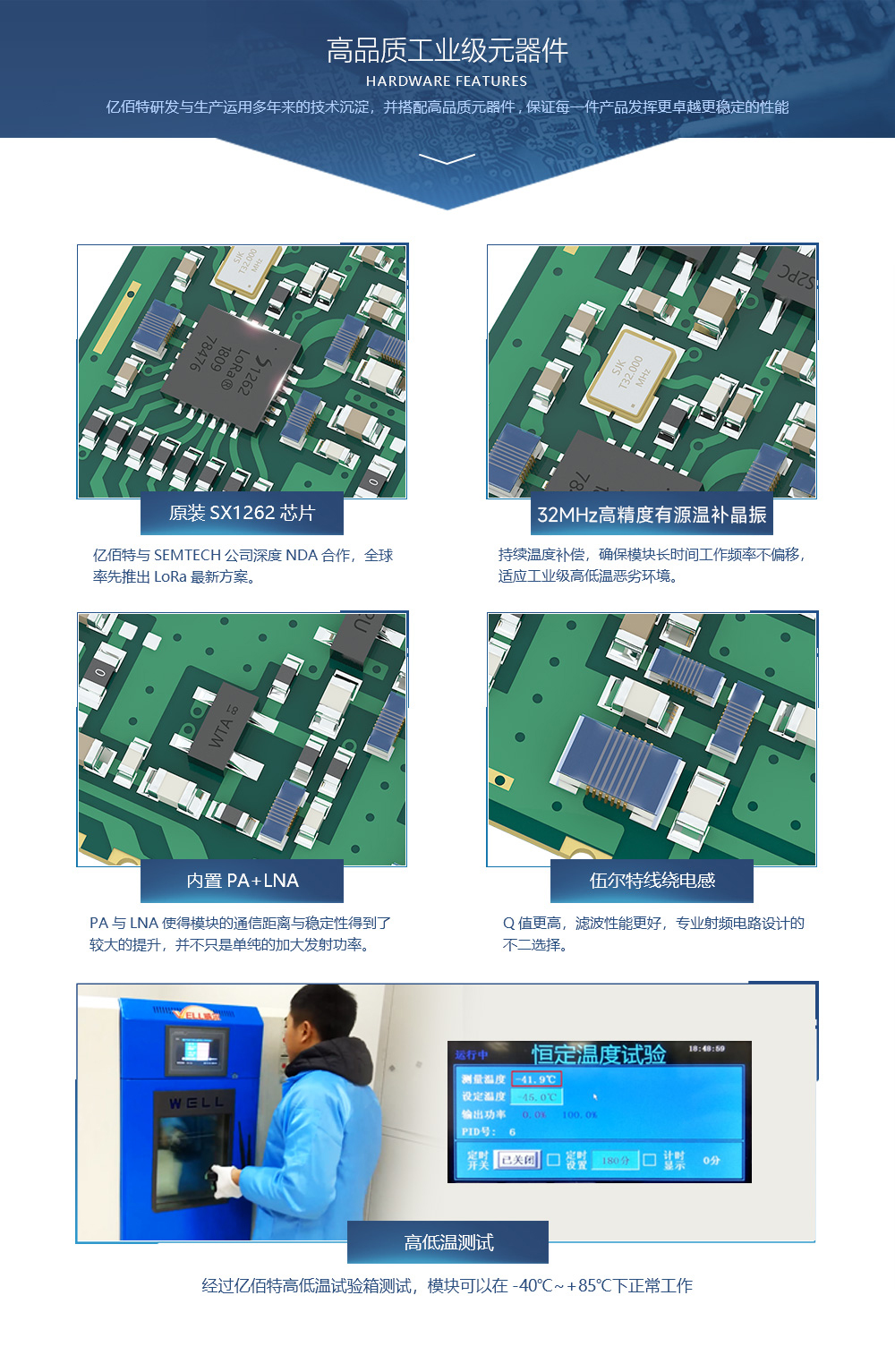

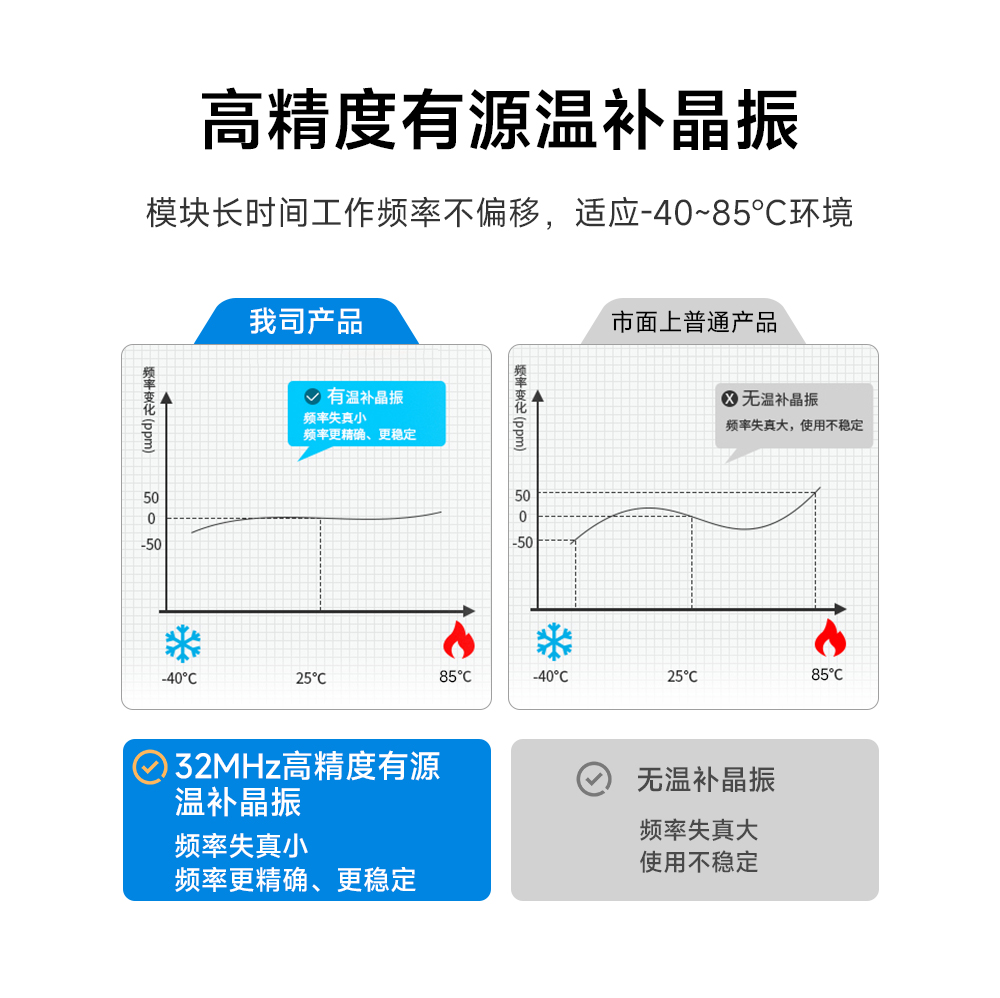

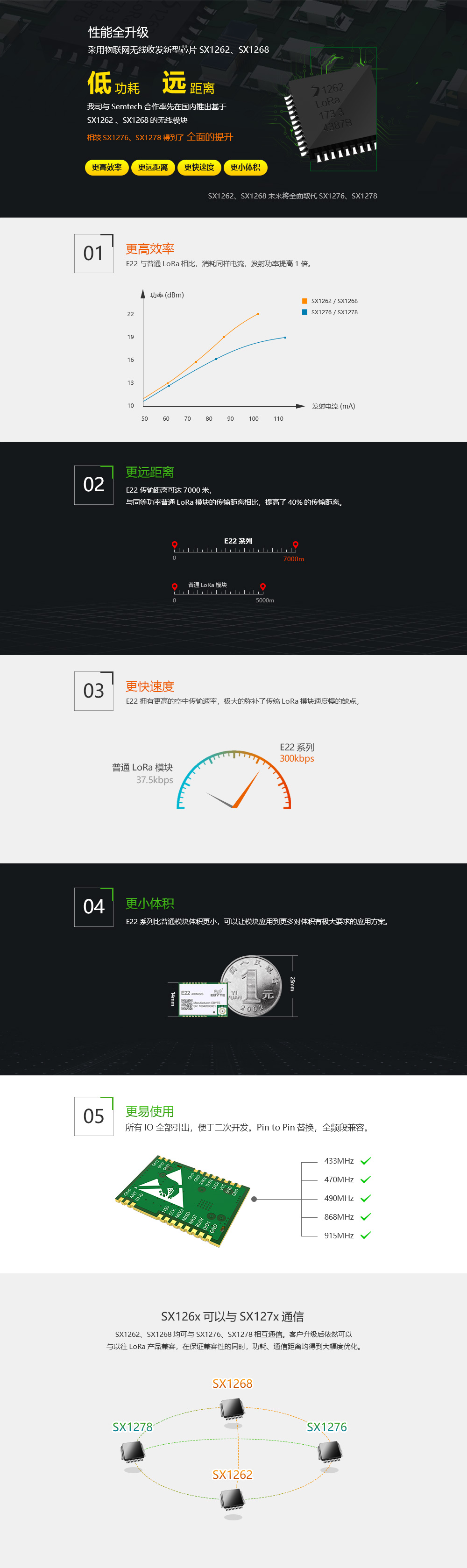

產品簡介：E22系列產品是國內率先采用Semtech公司的SX1262、SX1268射頻芯片的無線模塊，此芯片提供了多種調制方式，同時SX126x射頻芯片，具備兩種配電方式，低壓差穩壓器(LDO)以及高效率降壓DC-DC轉換器，在選擇DC-DC方式的前提下，接收電流極低，真正意義上實現了低功耗。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 850~930 MHz | - |
| 發射功率 | 30 dBm | 最大功率（約1W） |
| 接收靈敏度 | -150 dBm | - |
| 空中速率 | 0.018k~300kbps | - |
| 實測距離 | 12000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m |
| 硬件參數 | 參數值 | 備注 |

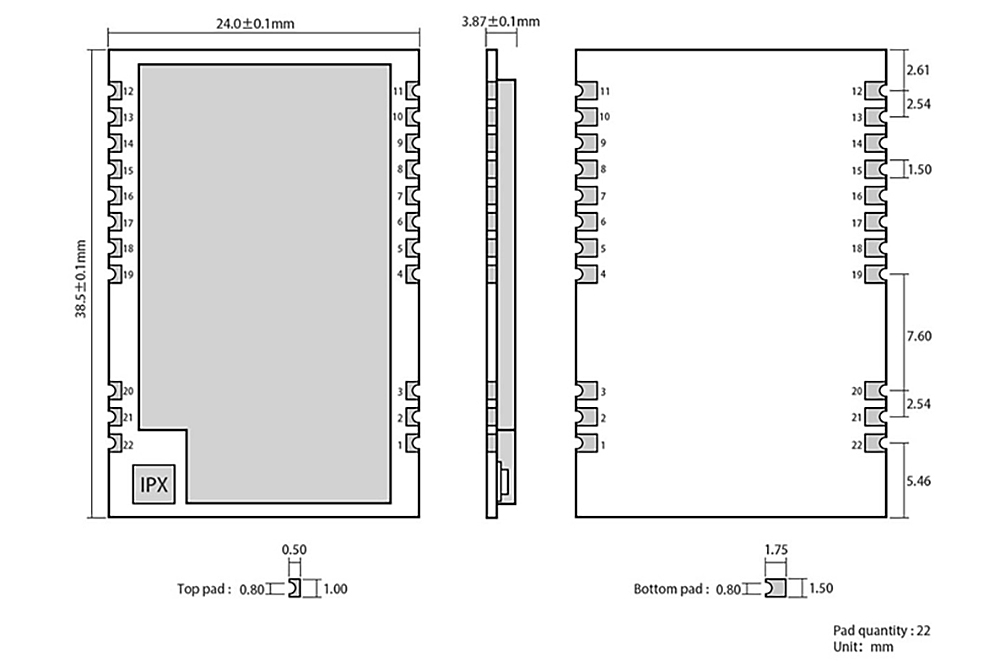

| 尺寸大小 | 24 * 38.5 mm | |
| 天線形式 | IPEX/郵票孔 | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.5 | 5 | 5.5 | V | |
| 通信電平 | 1.8 | 3.3 | 3.7 | V | |
| 發射電流 | 600 | 650 | 700 | mA | 30dBm（1W） |
| 接收電流 | 12 | 14 | 16 | mA | |
| 休眠電流 | 1 | 3 | 5 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

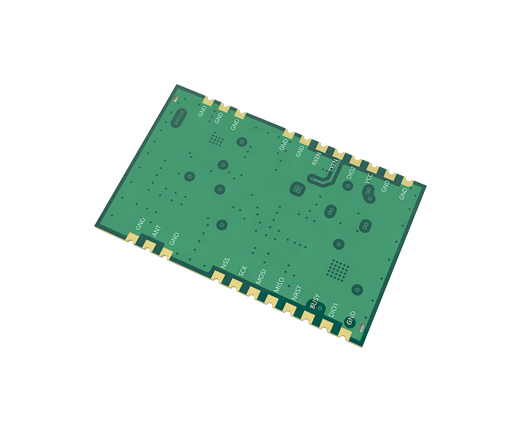

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機 IO，高電平有效 |
| 7 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機 IO 或 DIO2，高電平有效 |
| 8 | DIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見SX1262 手冊） |
| 9 | VCC | - | 供電電源，范圍2.5V~5.5V（建議外部增加陶瓷濾波電容） |
| 10 | VCC | - | 供電電源，范圍2.5V~5.5V（建議外部增加陶瓷濾波電容） |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見SX1262 手冊） |
| 14 | BUSY | 輸出 | 用于狀態指示（詳見SX1262 手冊） |
| 15 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 16 | MISO | 輸出 | SPI數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI數據輸入引腳 |
| 18 | SCK | 輸入 | SPI時鐘輸入引腳 |
| 19 | NSS | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 天線接口，郵票孔（50歐姆特性阻抗） |
| 22 | GND | - | 地線，連接到電源參考地 |
