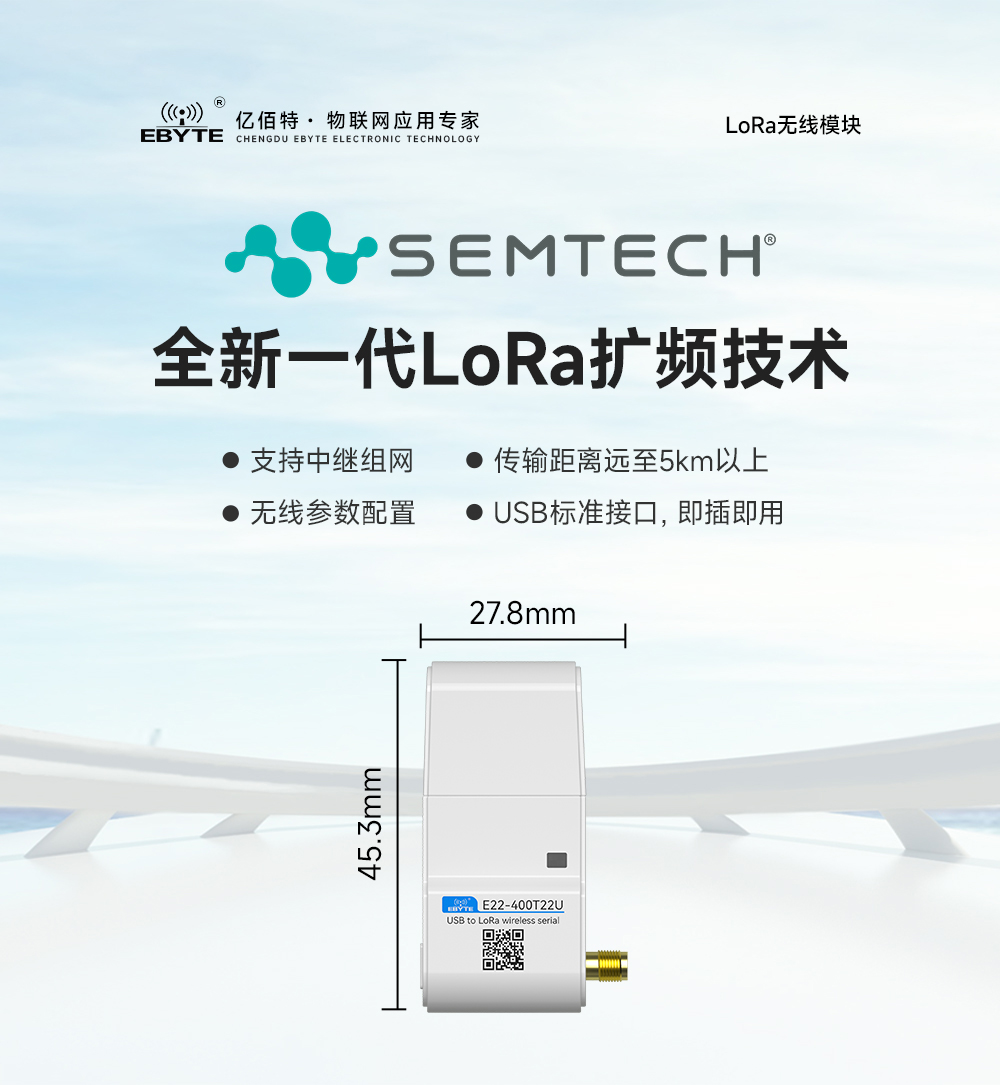

芯片方案：LoRa方案
發射功率：22dBm
通信距離：5km
產品尺寸：45.3*27.8*11.2mm 產品重量：8.4±0.1g

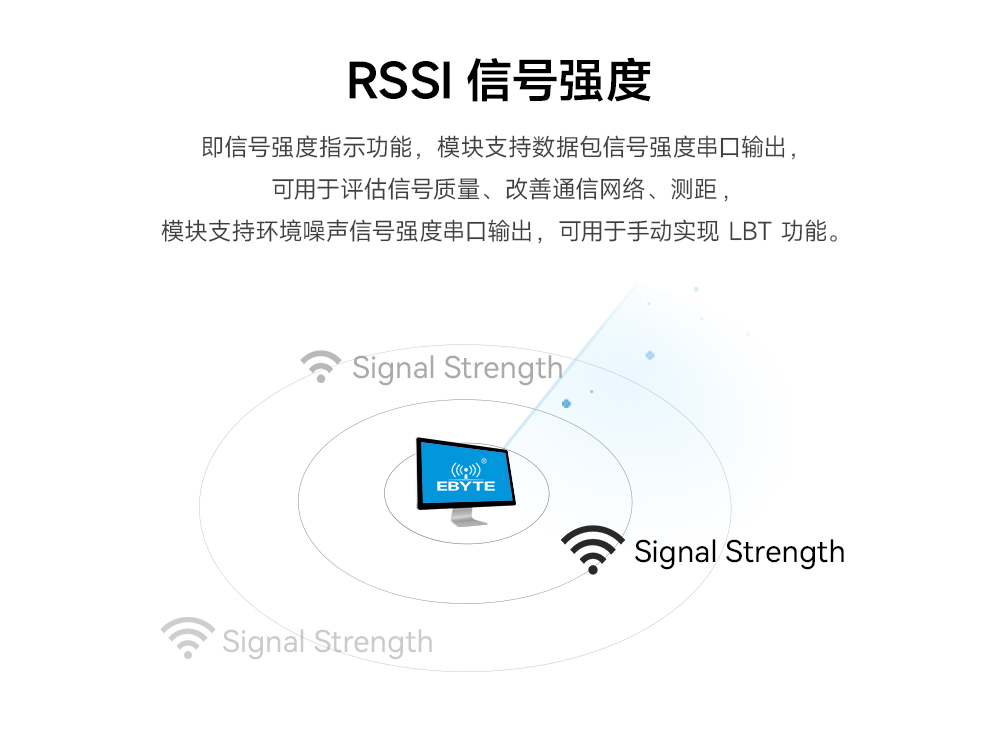

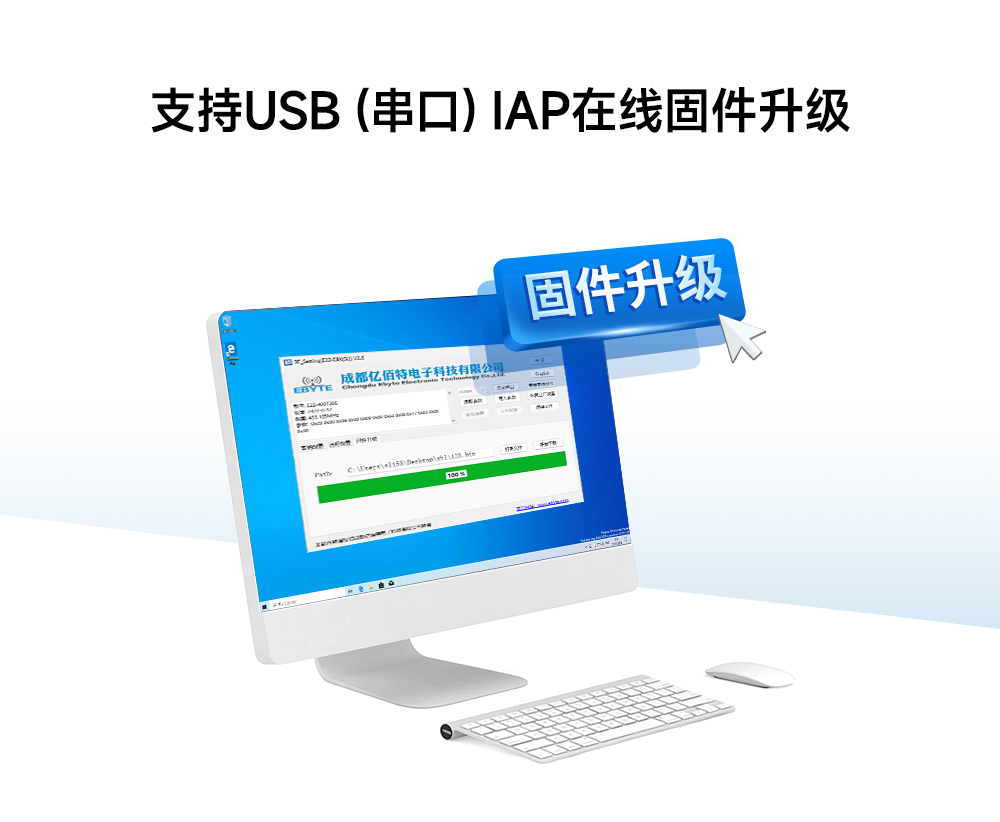

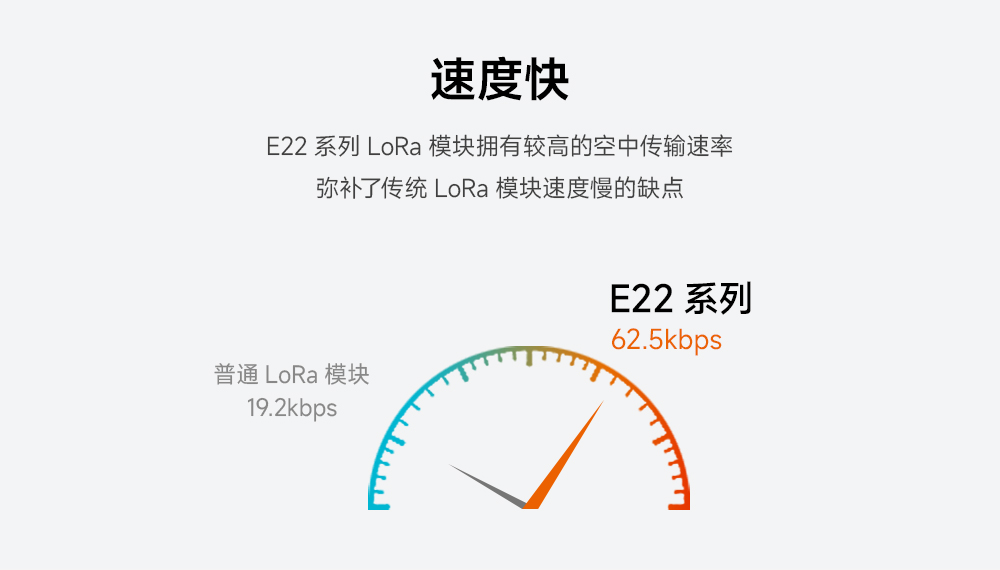

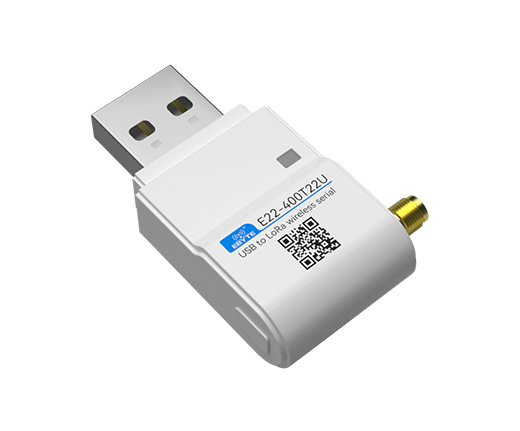

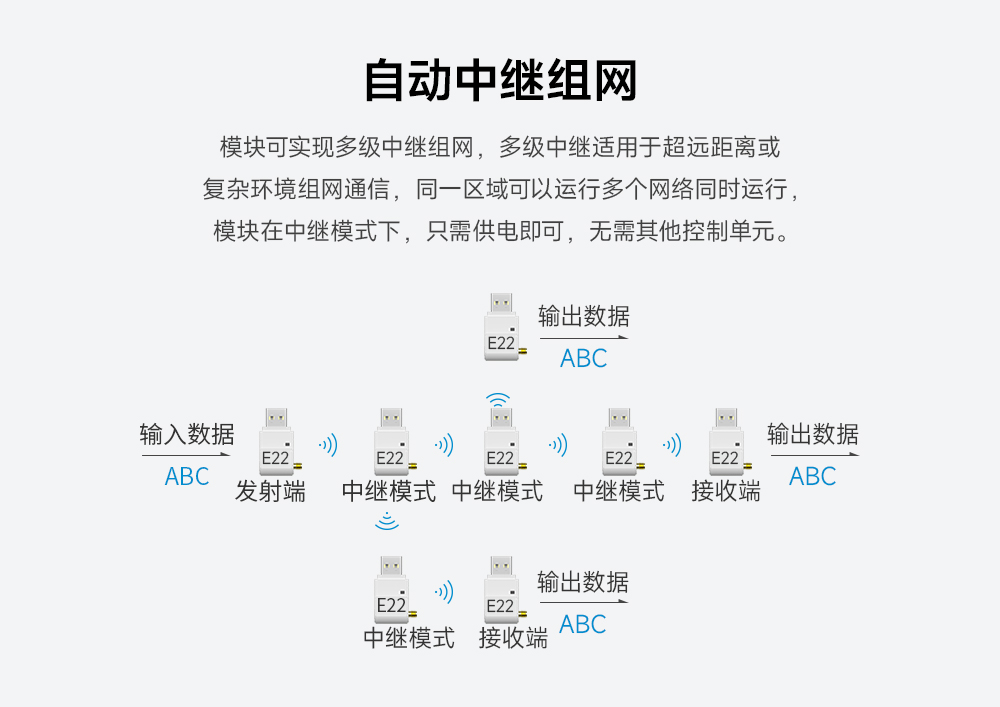

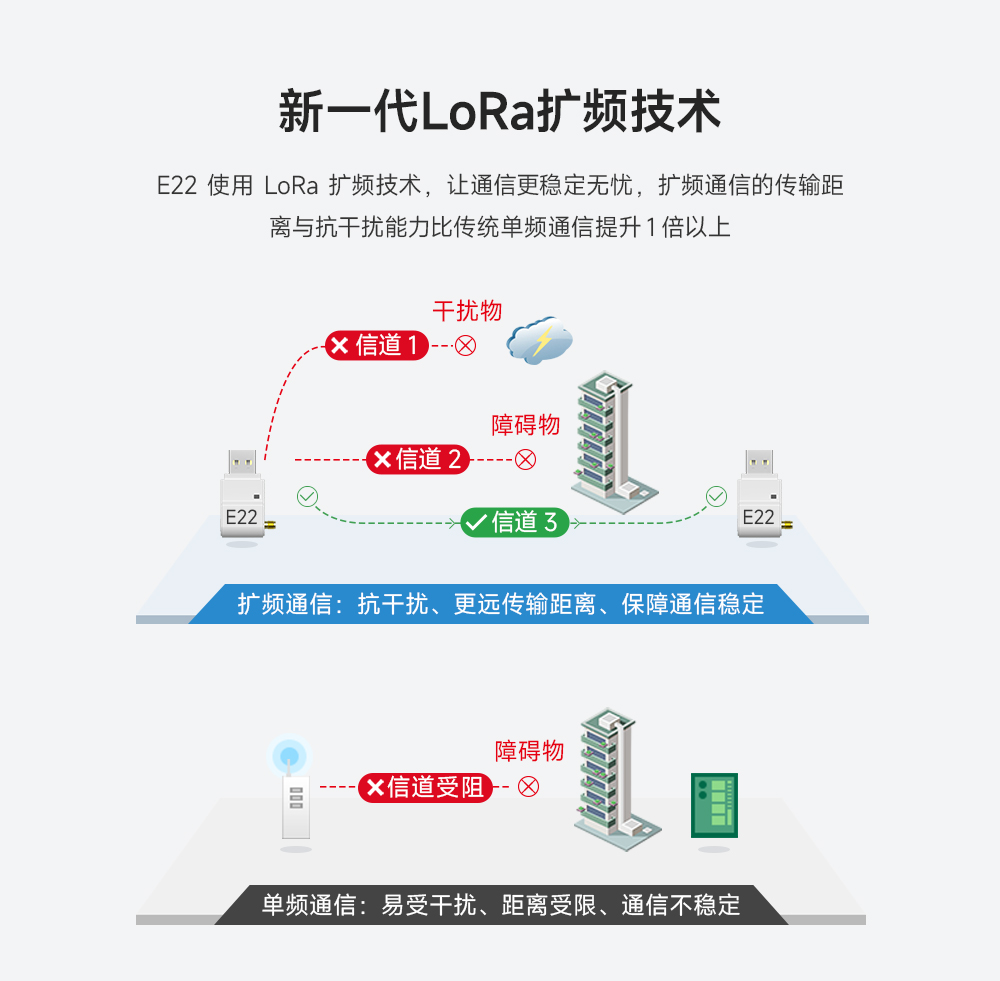

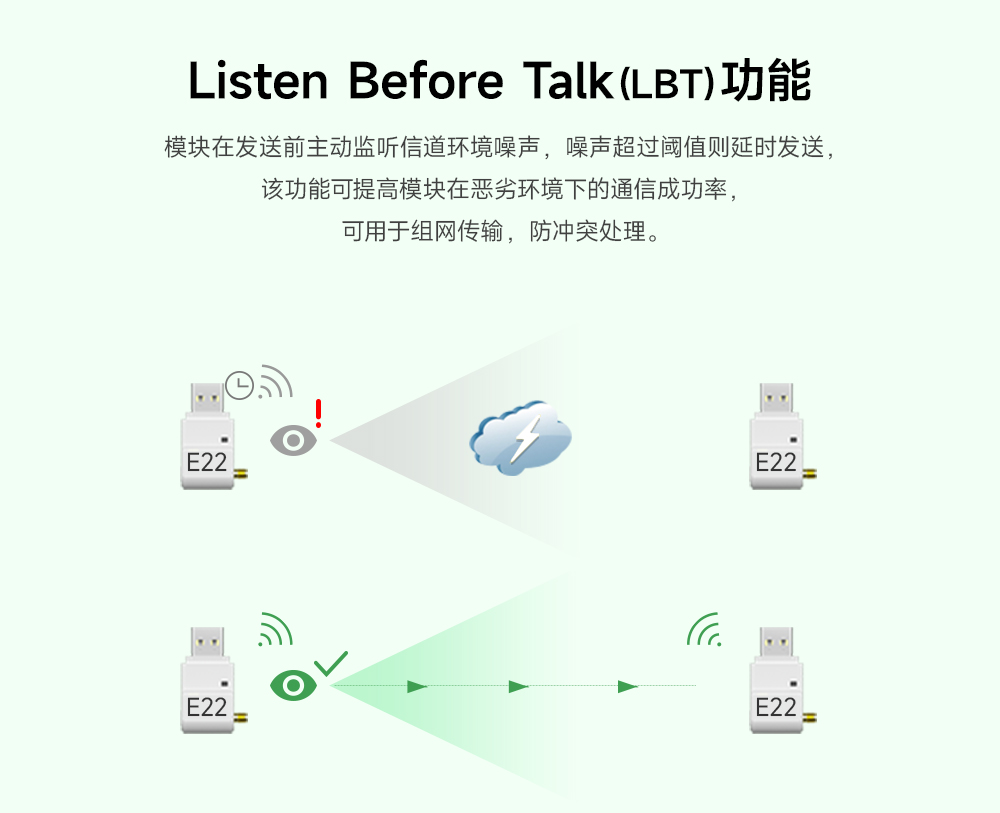

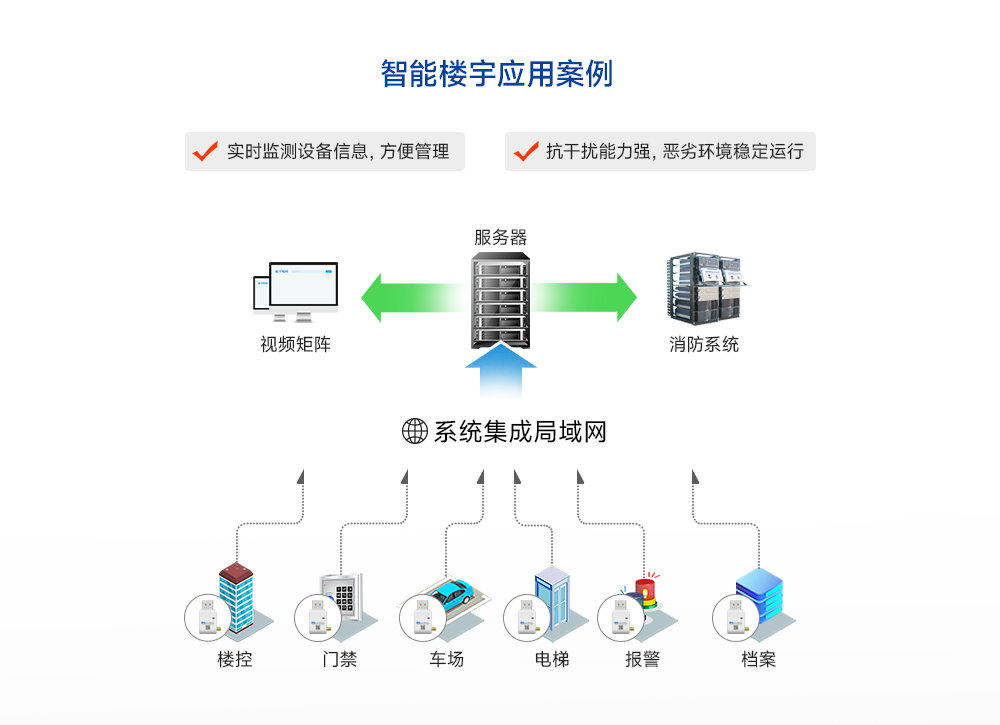

產品簡介：E22-400T22U是全新一代的LoRa無線擴頻模塊，基于SEMTECH公司LoRa方案設計的無線串口模塊。具有多種傳輸方式，工作在410.125~493.125MHz（默認433.125MHz），LoRa擴頻技術，5V的IO口電壓，采用USB標準封裝，方便用戶開發使用。通信兼容E22-230T/400T/900T 系列產品，支持波特率1200～115200bps。支持無線配置、載波監聽、自動中繼、通信密鑰、升級固件等功能，支持分包長度設定，可提供定制開發服務。
| 射頻參數 | 數值 | 備注 | ||
| E22-230T22U | E22-400T22U | E22-900T22U | ||
| 工作頻段 | 220.125MHz~236.125MHz | 410.125~493.125MHz | 850.125~930.125MHz | E22-400T22U支持ISM頻段 |
| 發射功率 | 22dBm | 軟件可調，需用戶自行開發設置 | ||
| 接受靈敏度 | -122dBm | 空中速率2.4 kbps | ||
| FIFO | 240 Byte | 可通過指令設置分包32/64/128/240字節發送 | ||
| 調制方式 | LoRa | 新一代LoRa 調制技術 | ||

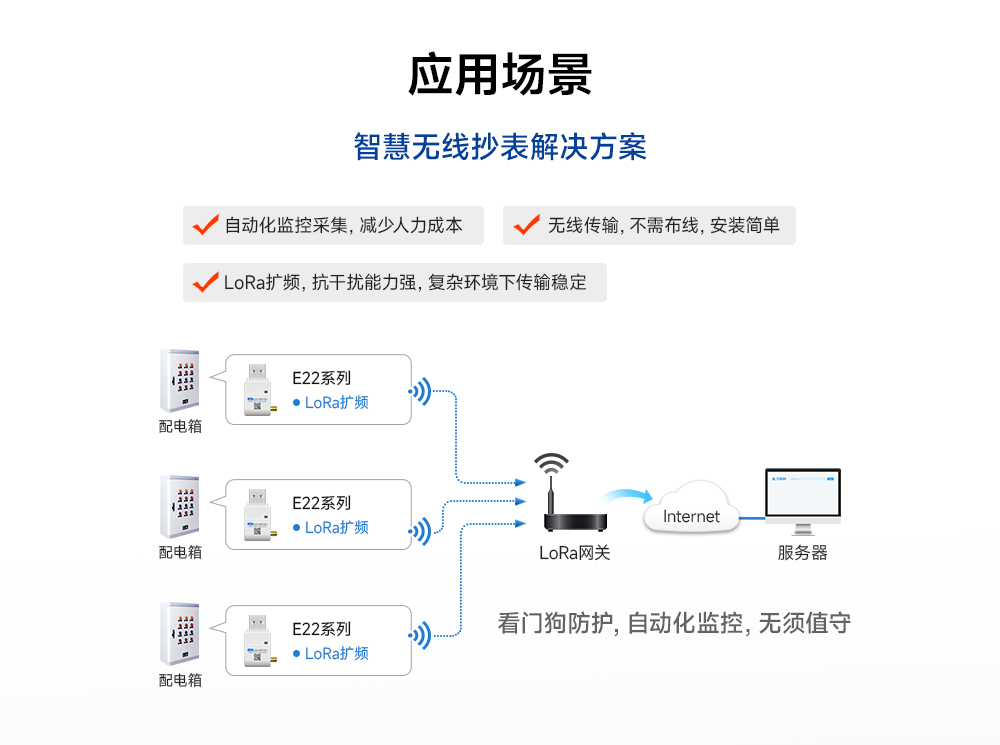

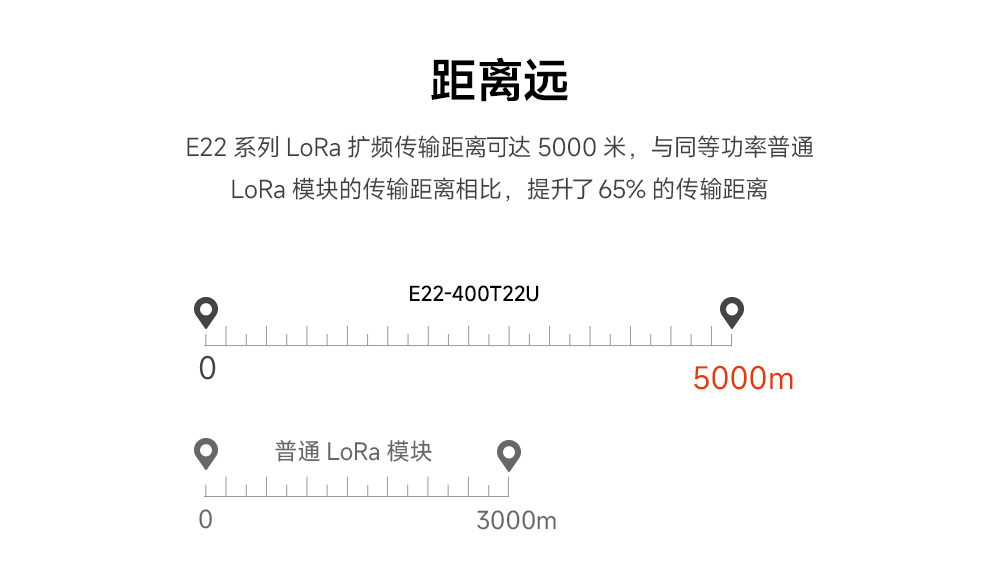

| 實測距離 | 5 Km | 晴朗空曠環境，天線增益5dBi，天線高度25米，空中速率2.4kbps | ||
| 硬件參數 | 參數值 | 備注 |
| 通信接口 | USB | - |
| 封裝方式 | 直插式 | - |
| 接口方式 | USB | - |

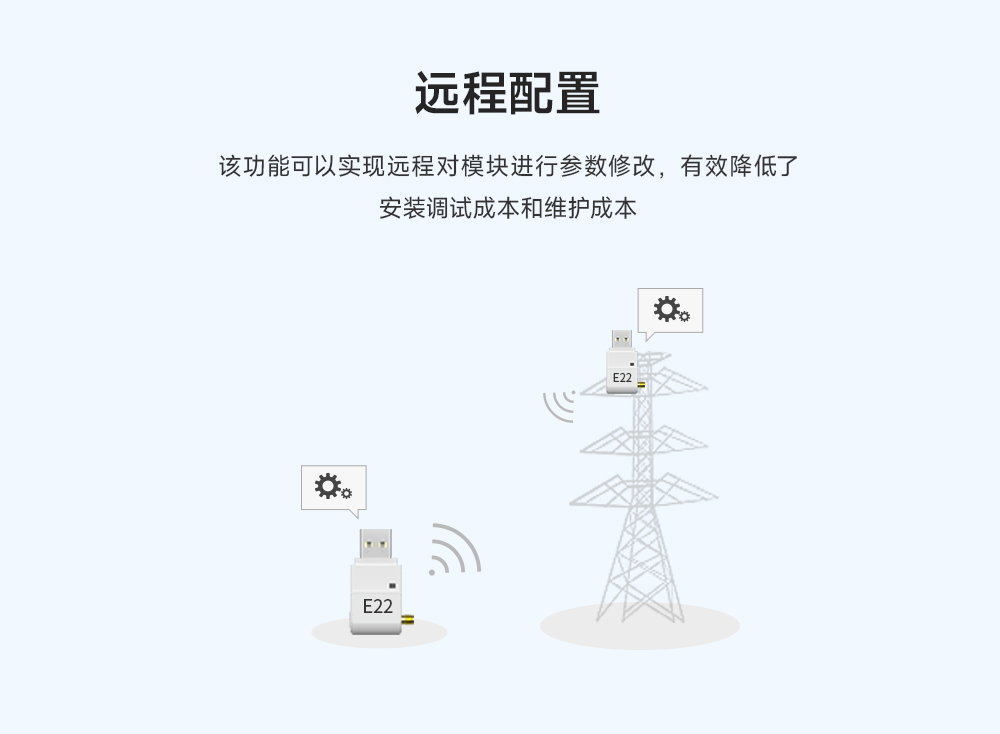

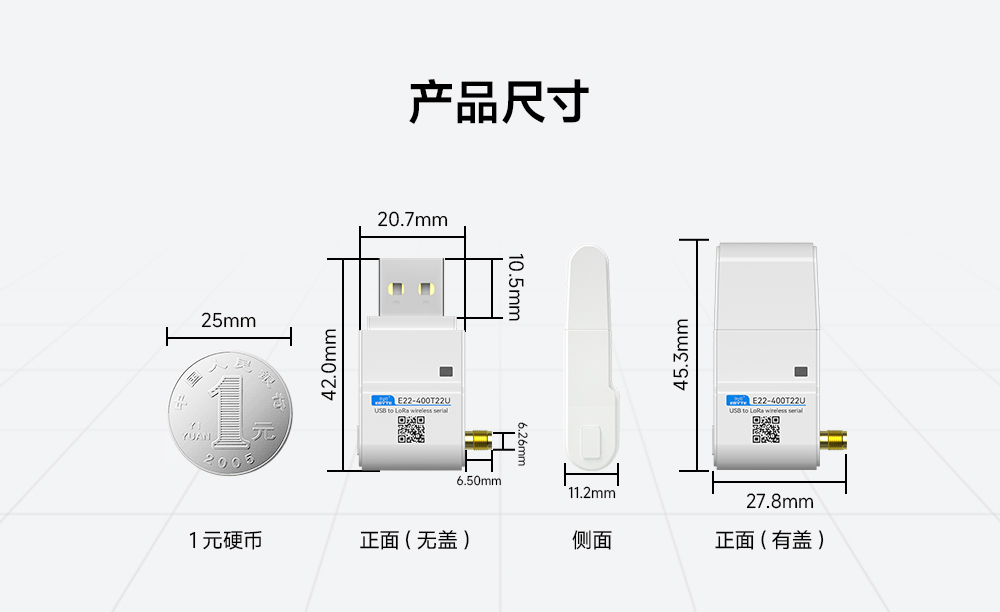

| 外形尺寸 | 45.3*27.8*11.2mm | 士0.2mm，加外殼帶帽 |
| 天線形式 | SMA-K | 外螺紋內孔，等效阻抗約 50Ω |
| 產品凈重 | 8.4g | 士0.2g |
| 電氣參數 | 最小值 | 型值 | 最大值 | 單位 | 備注 |
| 電源電壓 | 4.8 | 5 | 5.5 | V | ≥5.OV可保證輸出功率 超過5.5V永久燒毀模塊 |
| 發射電流 | - | 110 | - | mA | 瞬時功耗 |
| 接收電流 | - | 14 | - | mA | - |
| 工作溫度 | -40 | 20 | 85 | ℃ | 工業級設計 |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | 85 | ℃ | - |

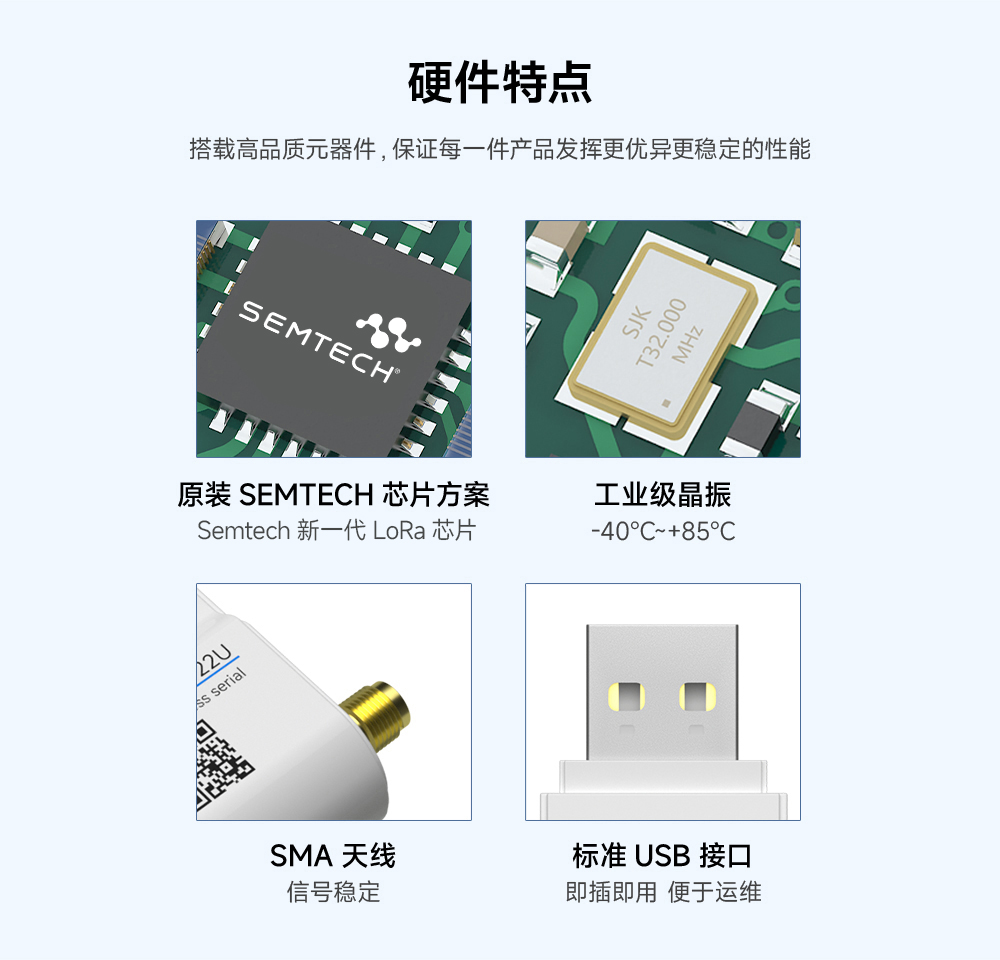

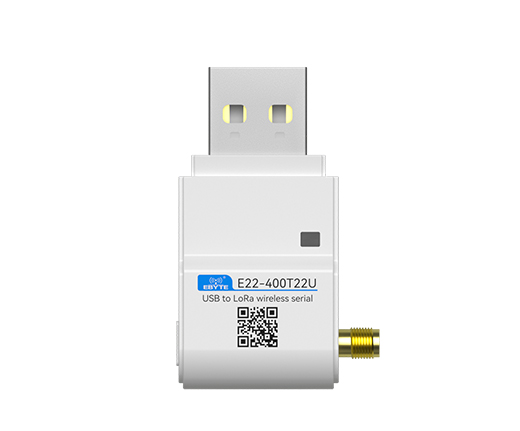

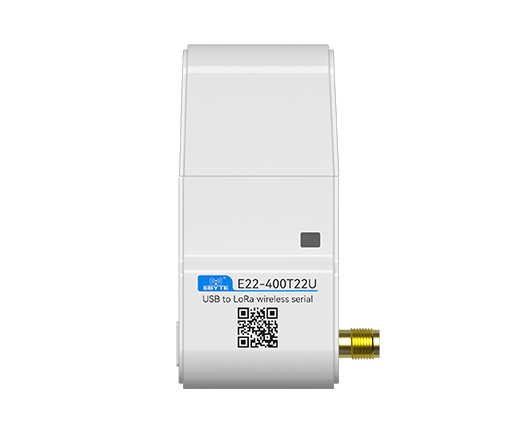

| 序號 | 名稱 | 功能說明 |

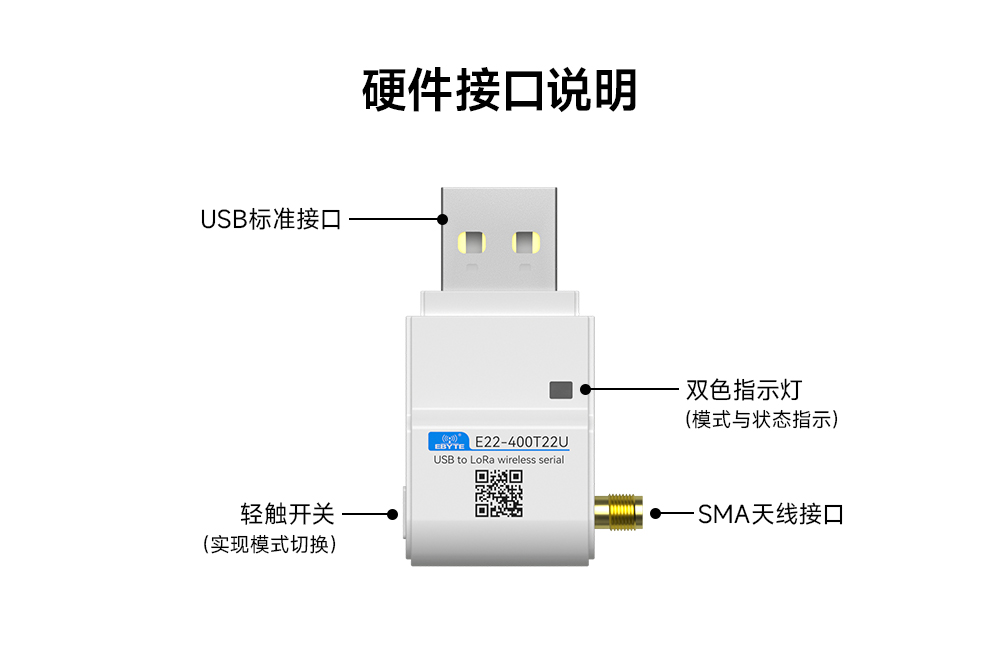

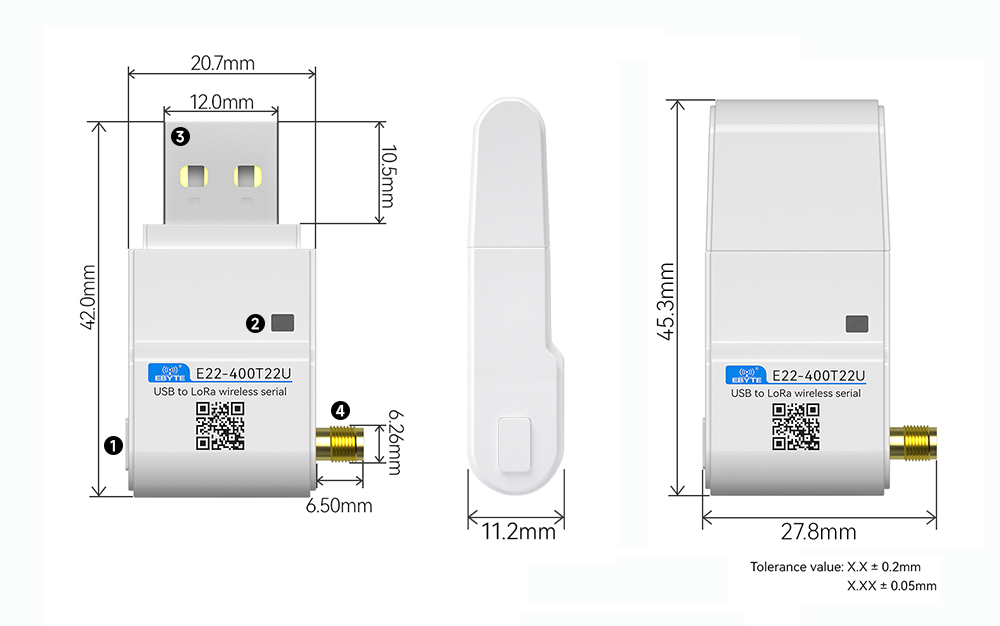

| 1 | 輕觸開關 | 用于模式切換，長按1.5s 以上，松開按鍵后，模式進行切換 |
| 2 | 雙色LED | 用于指示模式及模塊狀態，綠色常亮指示傳輸模式，綠色閃爍指示數據傳輸過程:紅色常亮指示配置模式，紅色閃爍指示指令響應過程。 |
| 3 | USB接口 | 數據交換及電源供給 |
| 4 | SMA-K接口 | SMA-K〔外螺紋內孔），天線接口 |
