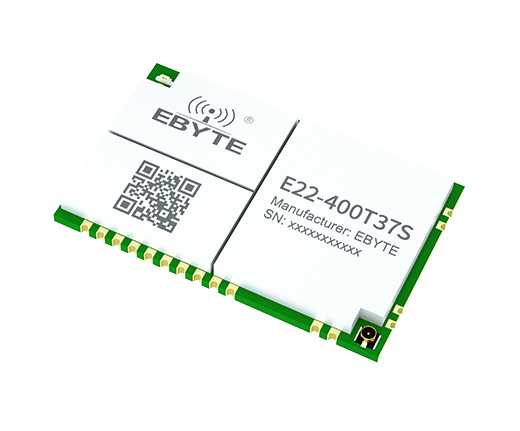

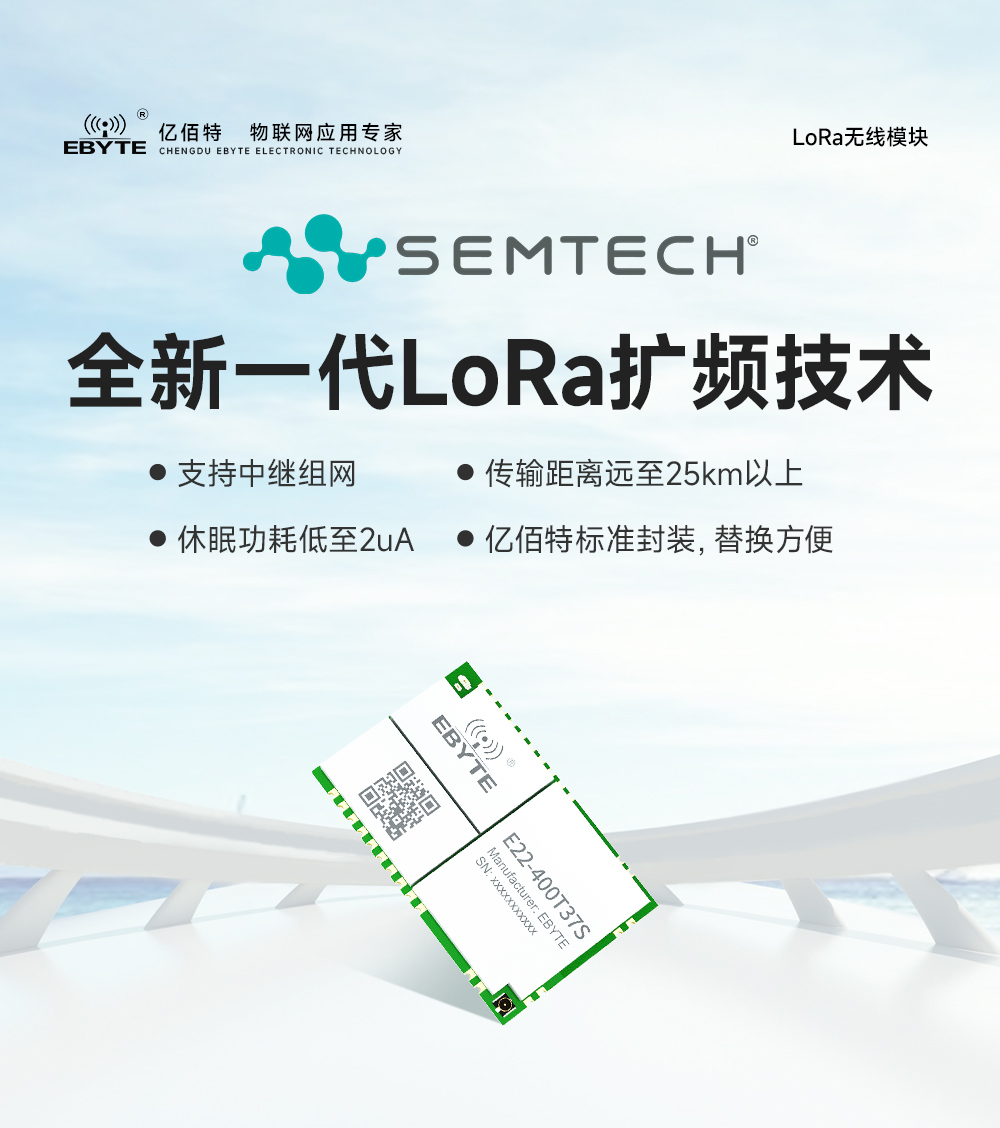

芯片方案：LoRa方案
發射功率：37dBm
通信距離：25km

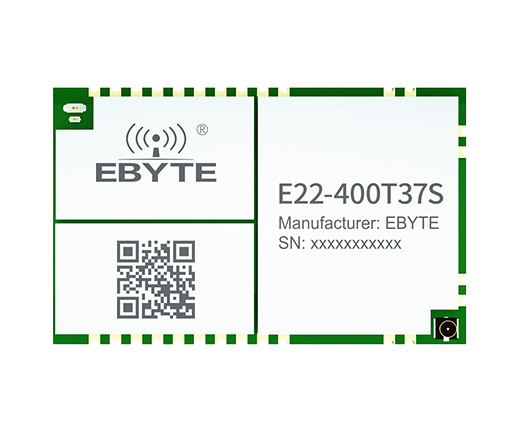

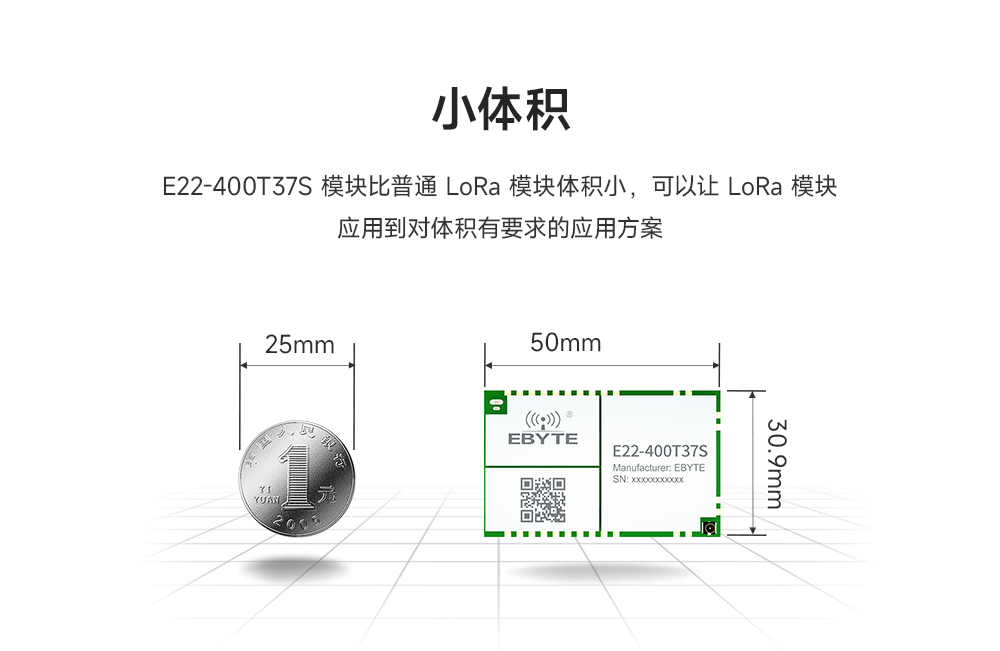

產品尺寸：50*30.9mm 產品重量：10.3±0.1g

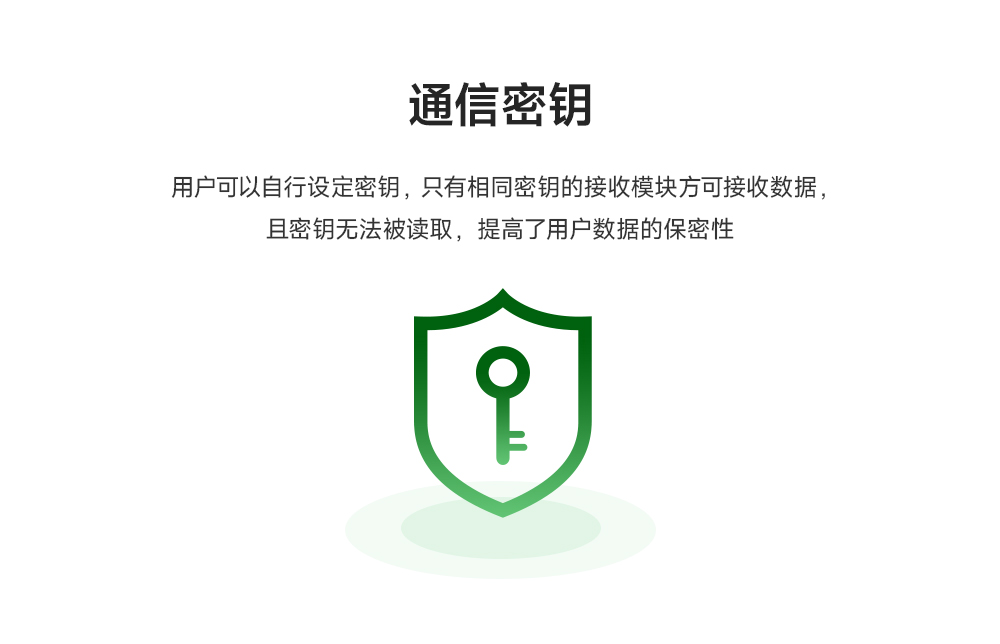

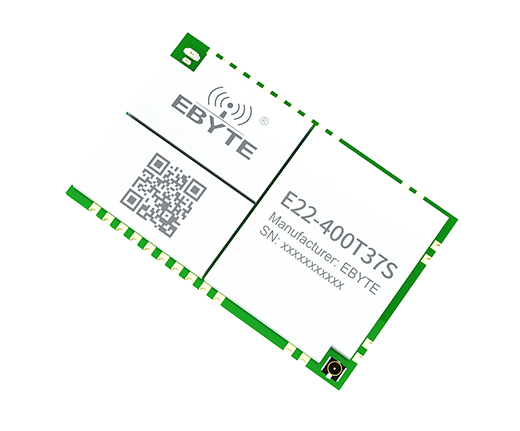

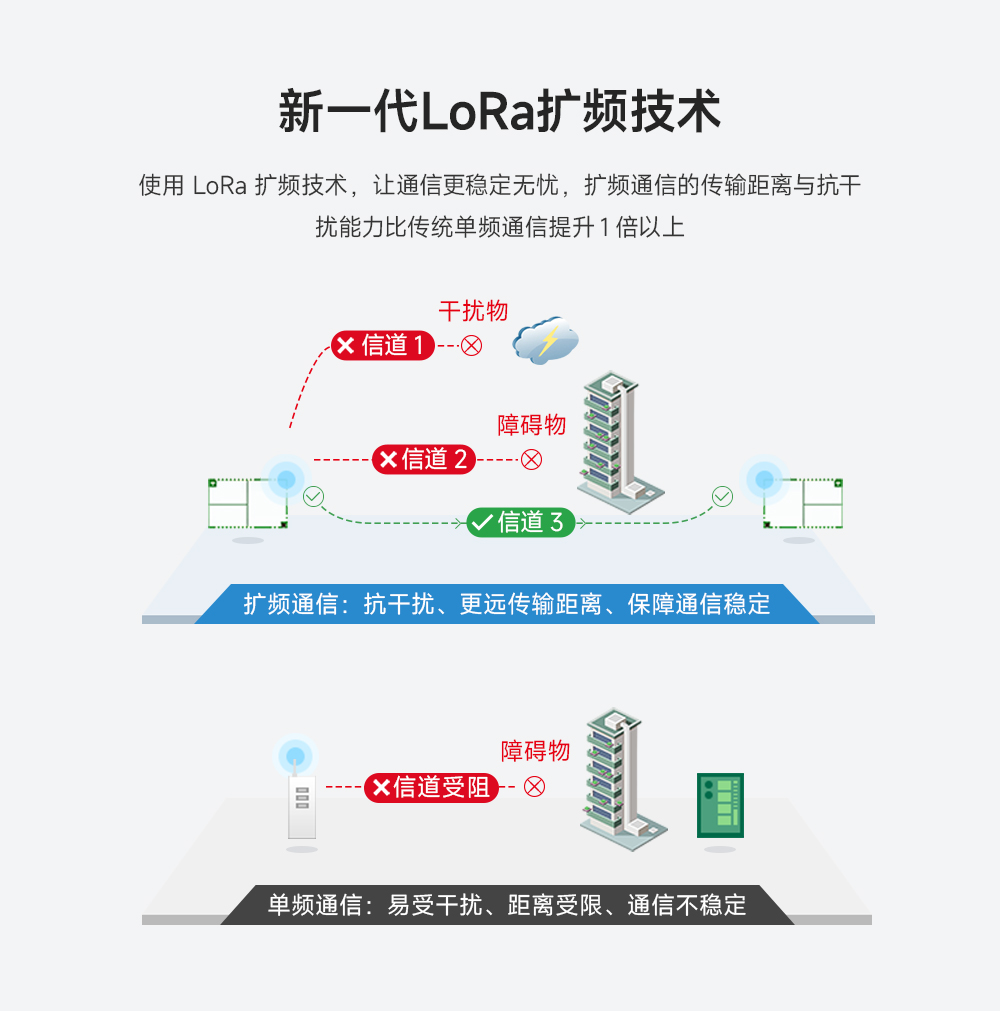

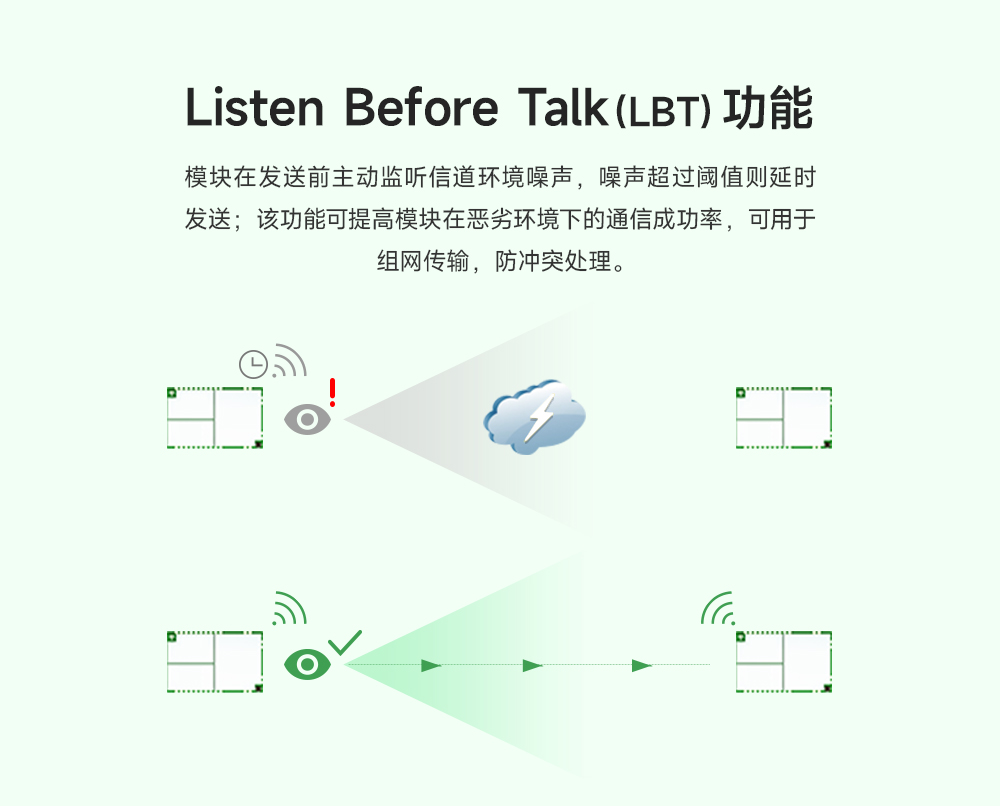

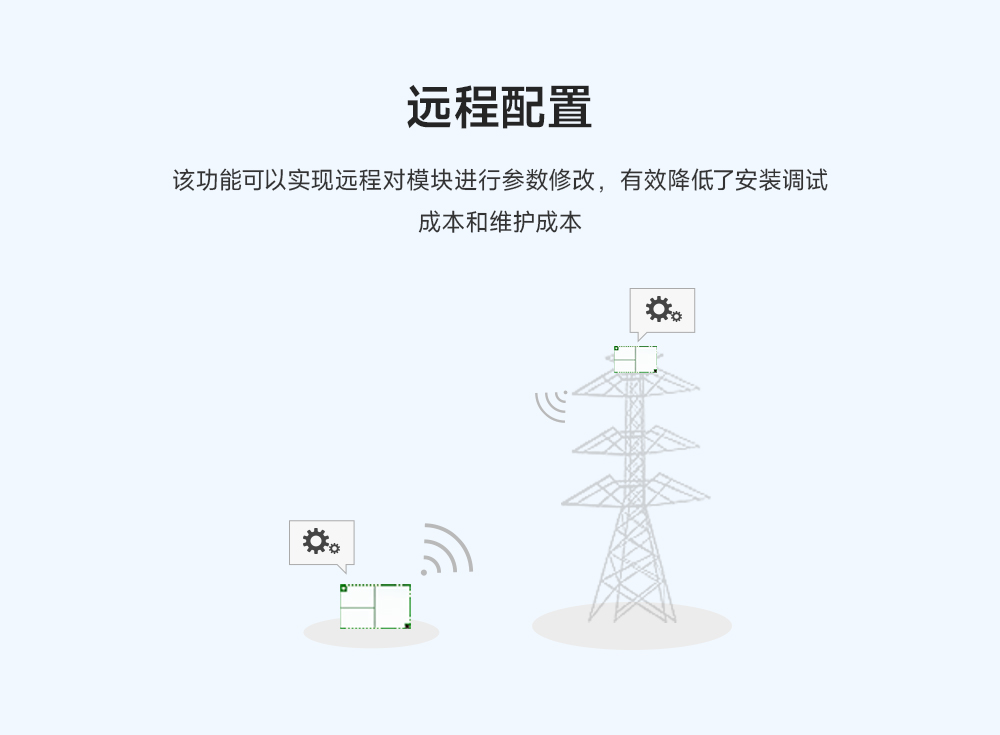

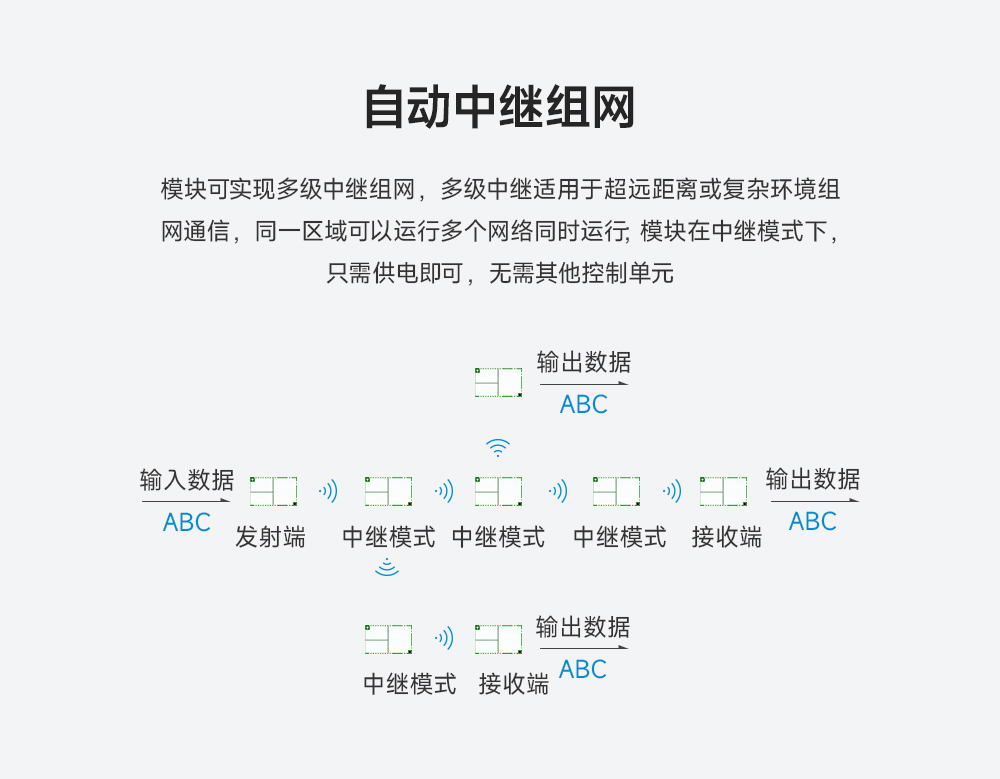

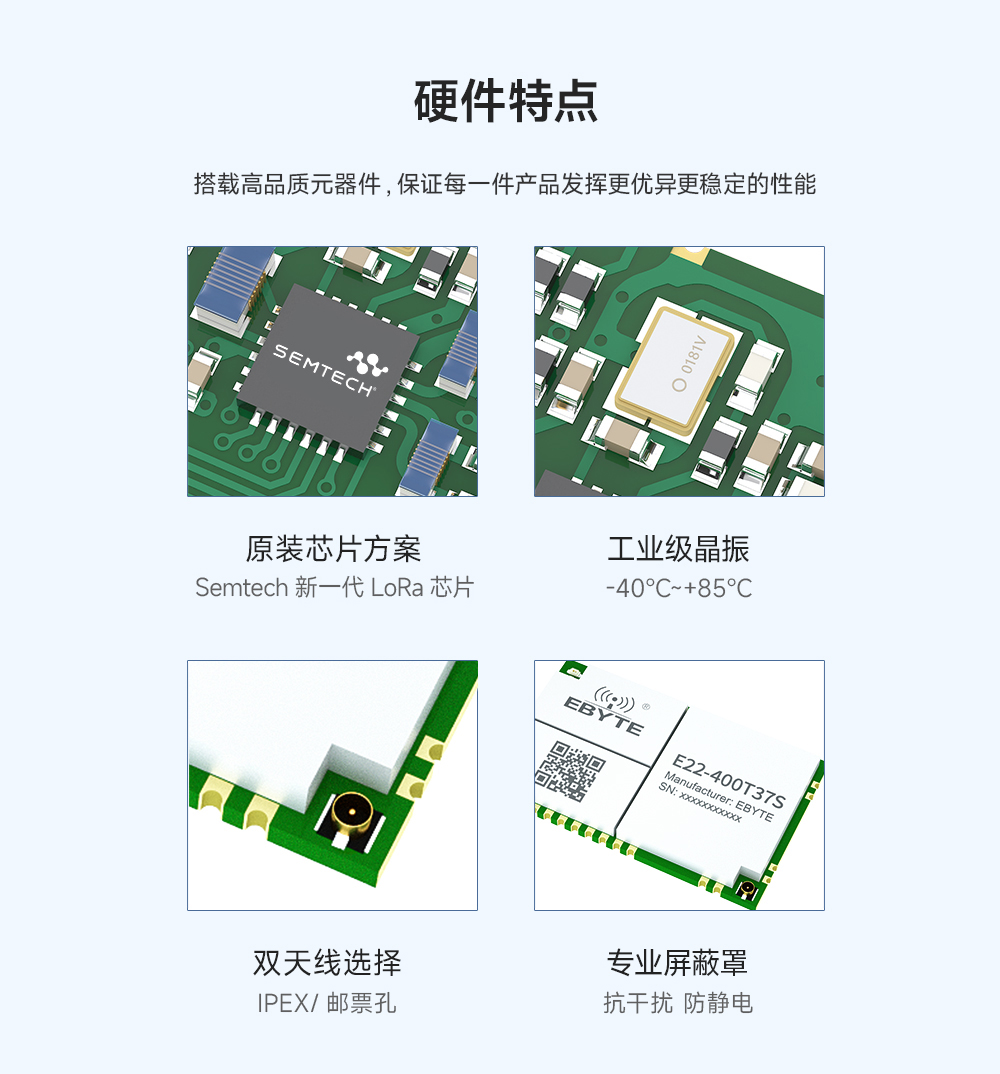

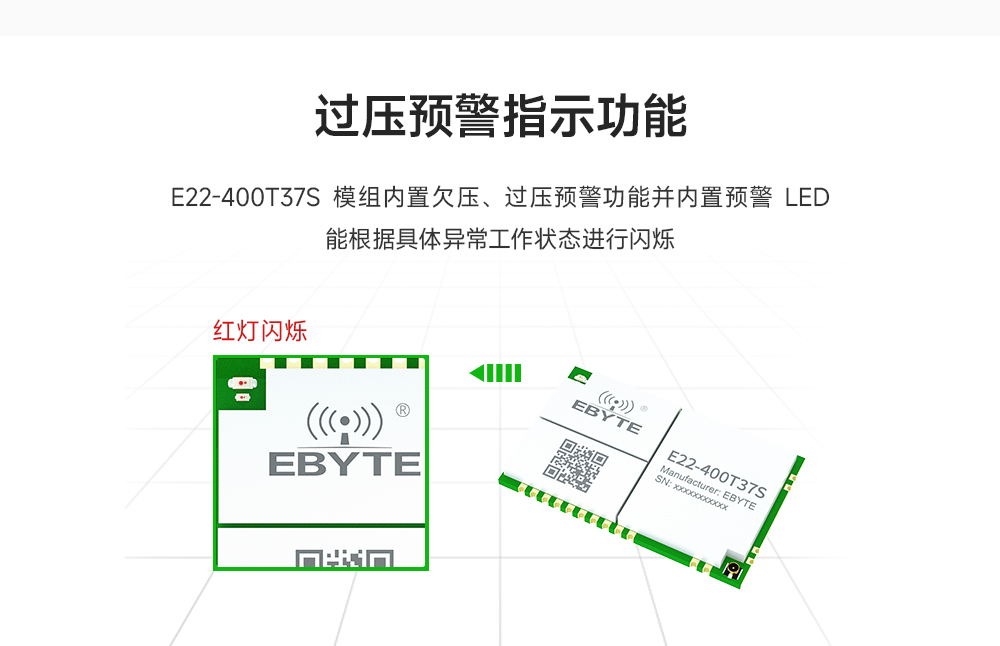

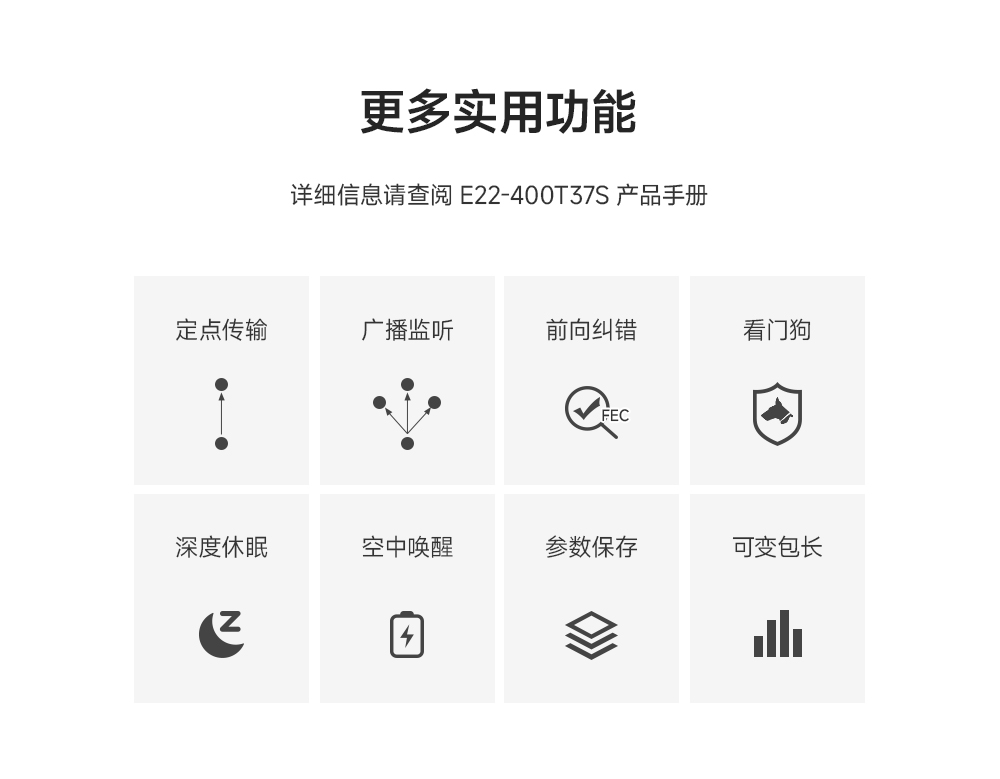

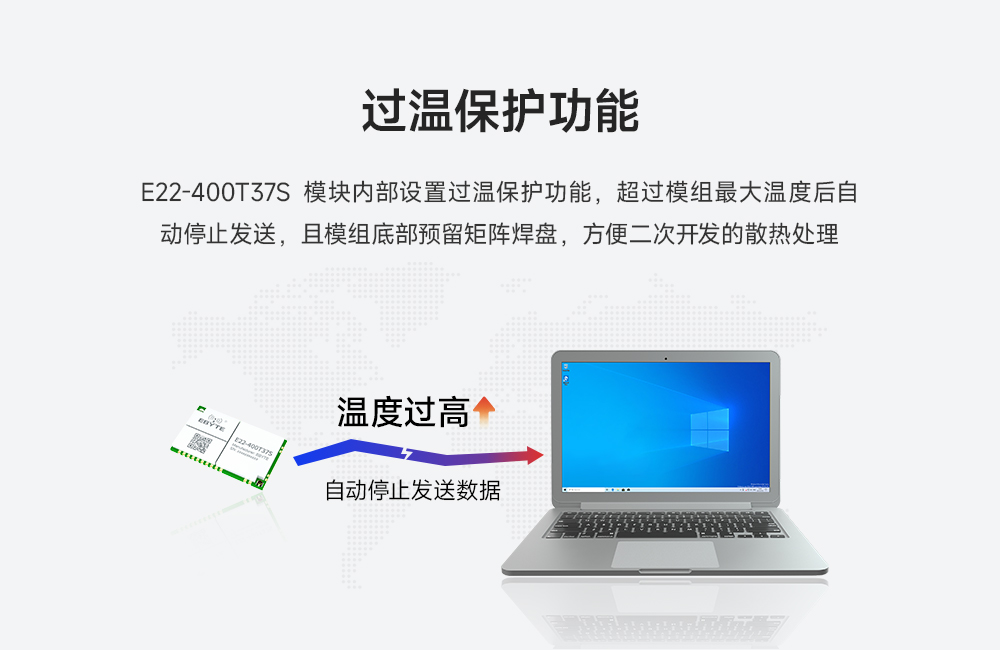

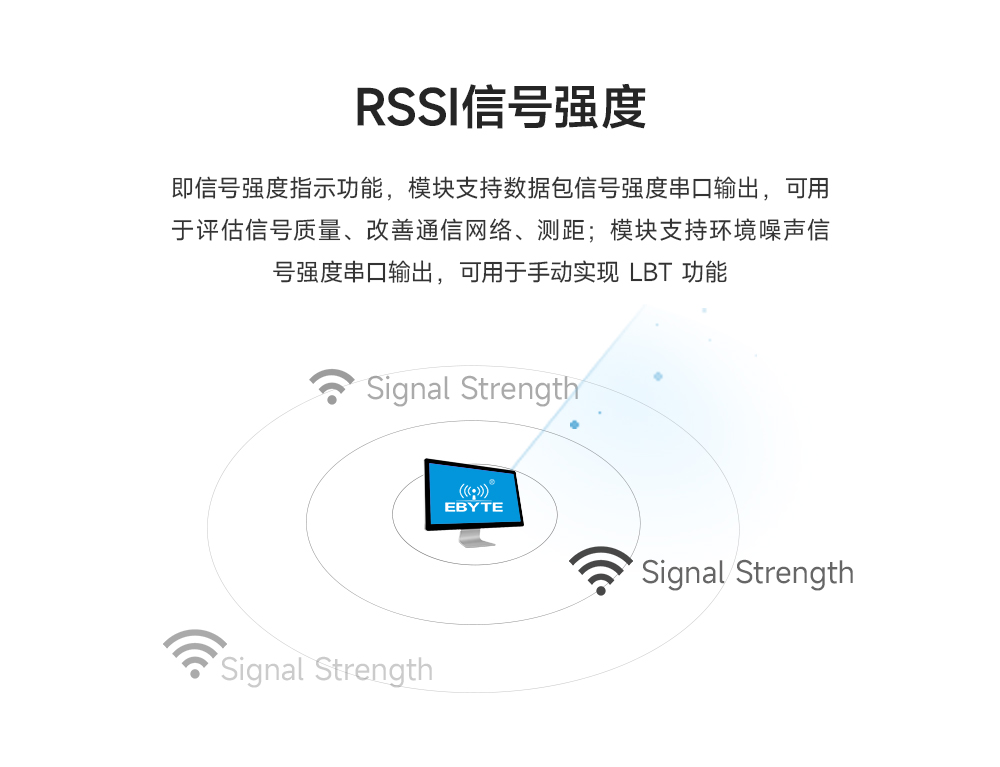

產品簡介：E22-400T37S是全新一代的LoRa無線模塊，基于LoRa方案射頻芯片的無線串口模塊（UART），具有多種傳輸方式，工作在(410.125～493.125MHz）頻段（默認433.125MHz），LoRa擴頻技術，TTL電平輸出，支持4.5V-15V的供電電壓。采用全新一代LoRa擴頻技術，該LoRa模塊通信更遠，速度更快，功耗更低，體積更?。恢С挚罩袉拘?、無線配置、載波監聽、自動中繼、通信密鑰等功能 ，支持分包長度設定，可提供定制開發服務。
| 主要參敷 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓(v | 4.5 | 5~12 V | 15 | ≥5V 可保證輸出功率，電壓越低供電電流越大 | |
| 通信電平(V) | - | 3.3 | - | 使用5V電平可能有燒毀風險，需使用電平轉換電路 | |
| 工作溫度（℃) | -40 | - | 85 | 工業級設計 | |
| 工作頻段（MHz) | 410.125 | - | 493.125 | 支持ISM頻段 | |
| 功 耗 | 5V發射電流（mA) | 2900 | 3100 | 3300 | 50歐阻抗下測試，阻抗不匹配可能導致電流偏大，使用5V供電請?zhí)峁┲辽?.5A輸出的供電電源 |
| 12V發射電流（mA) | 900 | 1100 | 1300 | 50歐阻抗下測試，阻抗不匹配可能導致電流偏大，使用12V供電請?zhí)峁┲辽?.5A輸出的供電電源 | |
| 接收電流（mA) | - | 43 | - | @DC 12V 供電 | |

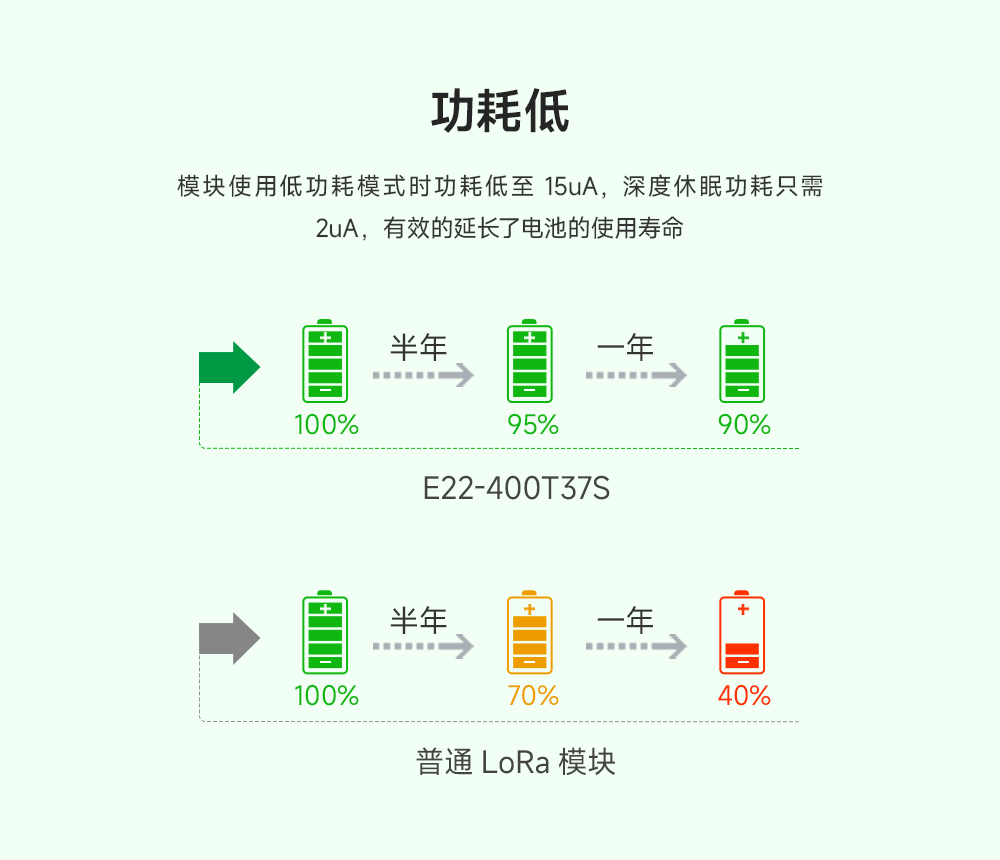

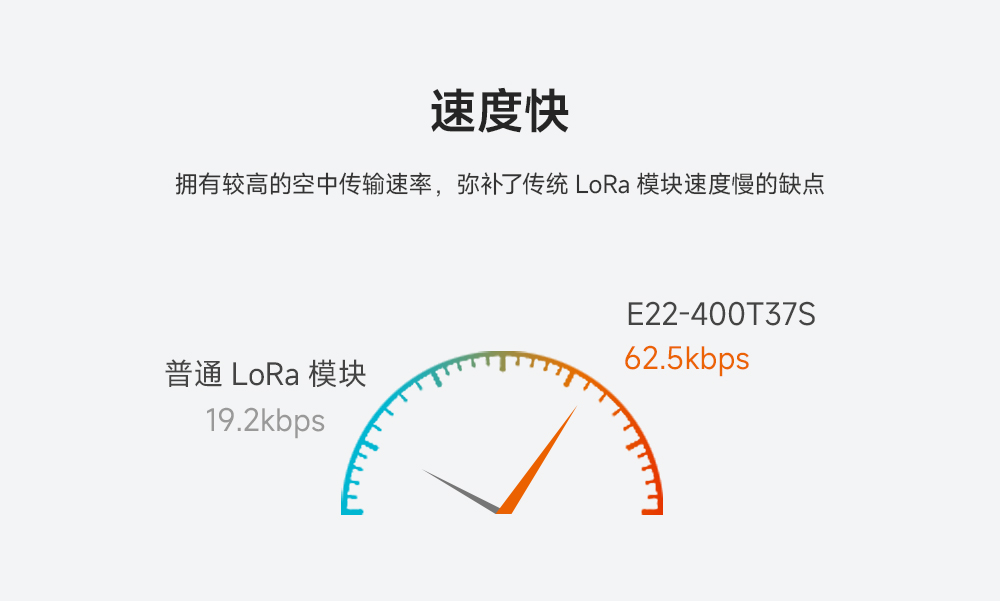

| 休眠電流（uA) | - | 2 | - | 軟件關斷 | |
| 最大發射功率（dBm) | 36 | 37 | 37.5 | - | |
| 接收靈敏度 | -125 | -126 | -127 | 空中速率 2.4 kbps | |
| 空中速率 | 0.3k | 2.4k | 62.5k | 用戶編程控制 | |

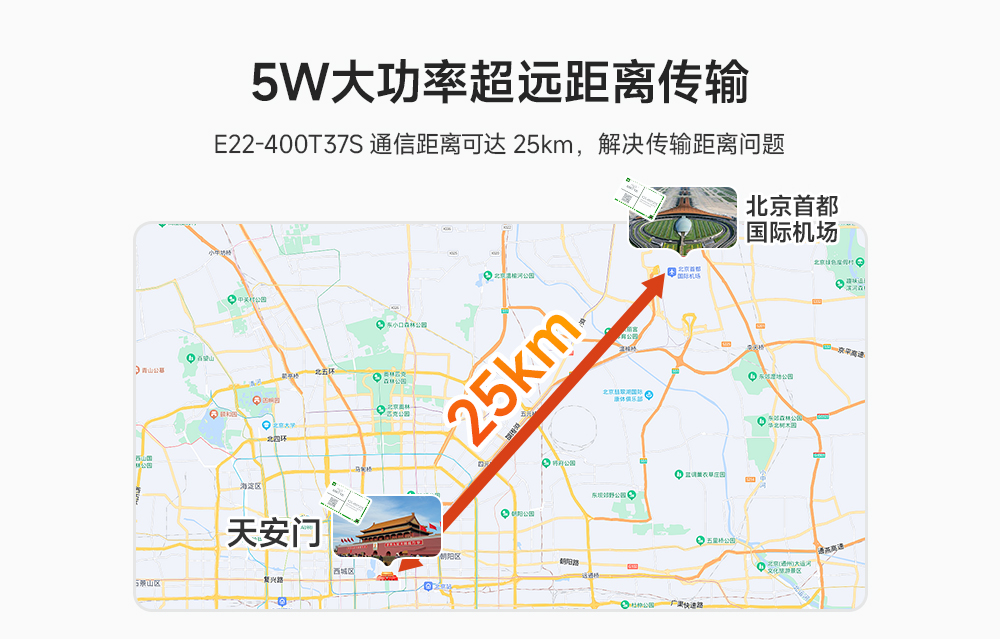

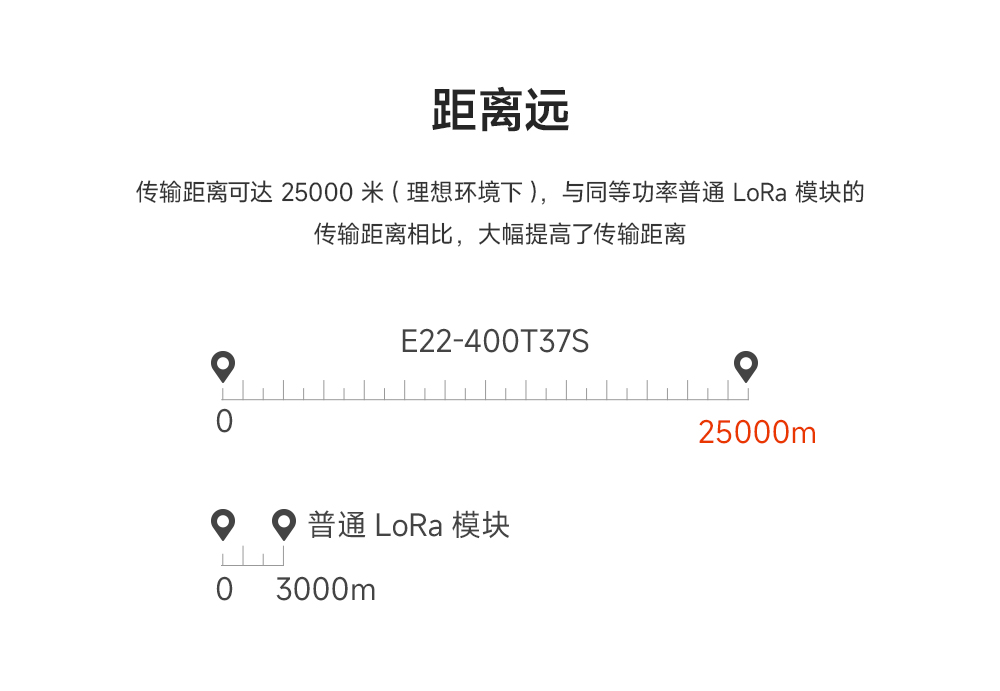

| 參考距離 | 25km | 晴朗空曠，成都市區，天線增益5dBi，天線高度2.5米，空速2.4K. | |||
| 發射長度 | 240 Byte | 可通過指令設置分包32/64/128/240字節發送 | |||
| 緩存容量 | 1000 Byte | - | |||
| 調制方式 | LoRa | 新一代LoRa調制技術 | |||
| 通信接口 | UART串口 | TTL電平 | |||
| 封裝方式 | 貼片 | SMD | |||
| 接口方式 | 2.54mm 郵票孔 | - | |||

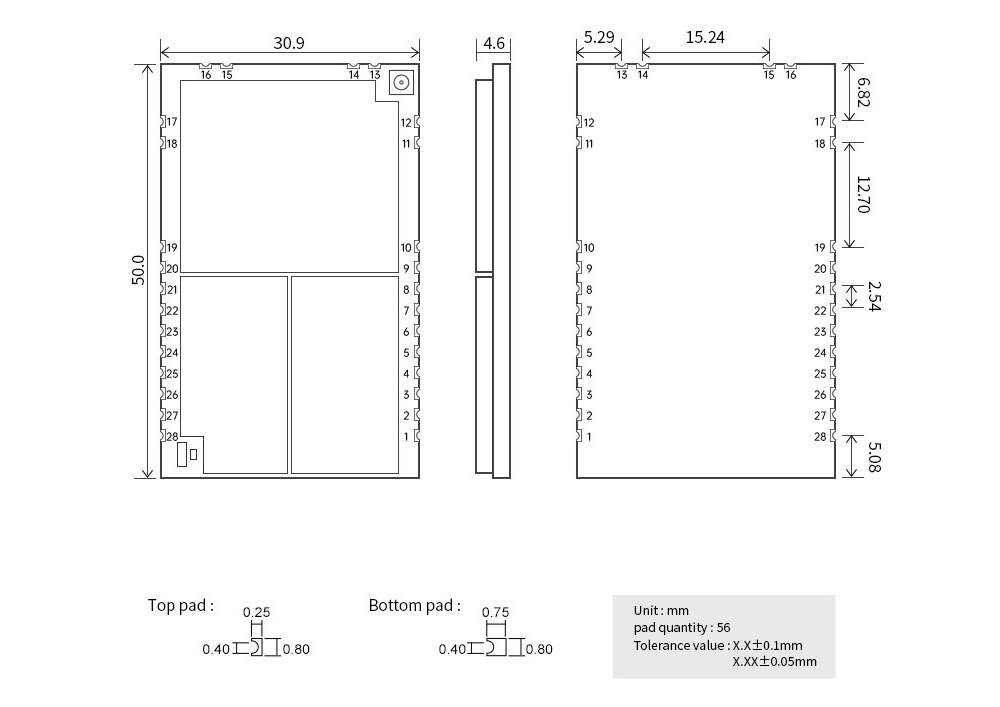

| 外形尺寸 | 50*30.9mm | - | |||
| 射頻接口 | IPEX/郵票孔 | 特性阻抗約50歐姆 | |||
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | 輸入 | 模塊地線 |
| 2 | GND | 輸入 | 模塊地線 |
| 3 | VCC | 輸入 | 模塊電源正參考，電壓范圍:4.5~15V DC |
| 4 | VCC | 輸入 | 模塊電源正參考，電壓范圍:4.5~15V DC |
| 5 | RESET | 輸入 | 模塊復位引腳 |
| 6 | AUX | 輸出 | 用于指示模塊工作狀態;用戶喚醒外部MCU，上電自檢初始化期間輸出低電平;(可以懸空) |
| 7 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳; |
| 8 | RXD | 輸入 | TTL串口輸入，連接到外部 TXD輸出引腳; |
| 9 | M1 | 輸入(極弱上拉) | 和M0配合，決定模塊的4種工作模式(不可懸空，如不使用可接地) |
| 10 | M0 | 輸入(極弱上拉) | 和M1配合，決定模塊的4種工作模式(不可懸空，如不使用可接地) |
| 11 | GND | 輸入 | 模塊地線 |
| 12 | GND | 輸入 | 模塊地線 |
| 13 | ANT | 輸出 | 天線接口(高頻信號輸出，50B歐姆特性阻抗) |
| 14 | GND | 輸入 | 模塊地線 |
| 15 | GND | 輸入 | 模塊地線 |
| 16 | GND | 輸入 | 模塊地線 |
| 17 | GND | 輸入 | 模塊地線 |
| 18 | GND | 輸入 | 模塊地線 |
| 19 | GND | 輸入 | 模塊地線 |
| 20 | STATE | 輸出 | 模塊狀態指示輸出，如未使用懸空處理即可 |
| 21 | 485-EN | 輸入/輸出 | 外置485芯片的使能控制腳，如未使用懸空處理即可 |
| 22 | NC | 無需關心，懸空處理 | |
| 23 | NC | 無需關心，懸空處理 | |
| 24 | NC | 無需關心，懸空處理 | |
| 25 | SWDIO | 無需關心，懸空處理 | |
| 26 | SWCLK | 無需關心，懸空處理 | |
| 27 | GND | 輸入 | 模塊地線 |
| 28 | 3.3V | 無需關心，懸空處理 |
注意：模塊發送時必須接 50 歐阻抗天線，空載發送可能造成模組永久損壞?。?！
