接口：USB
芯片：LLCC68
工作頻段：400MHz
產品重量：126±0.1g

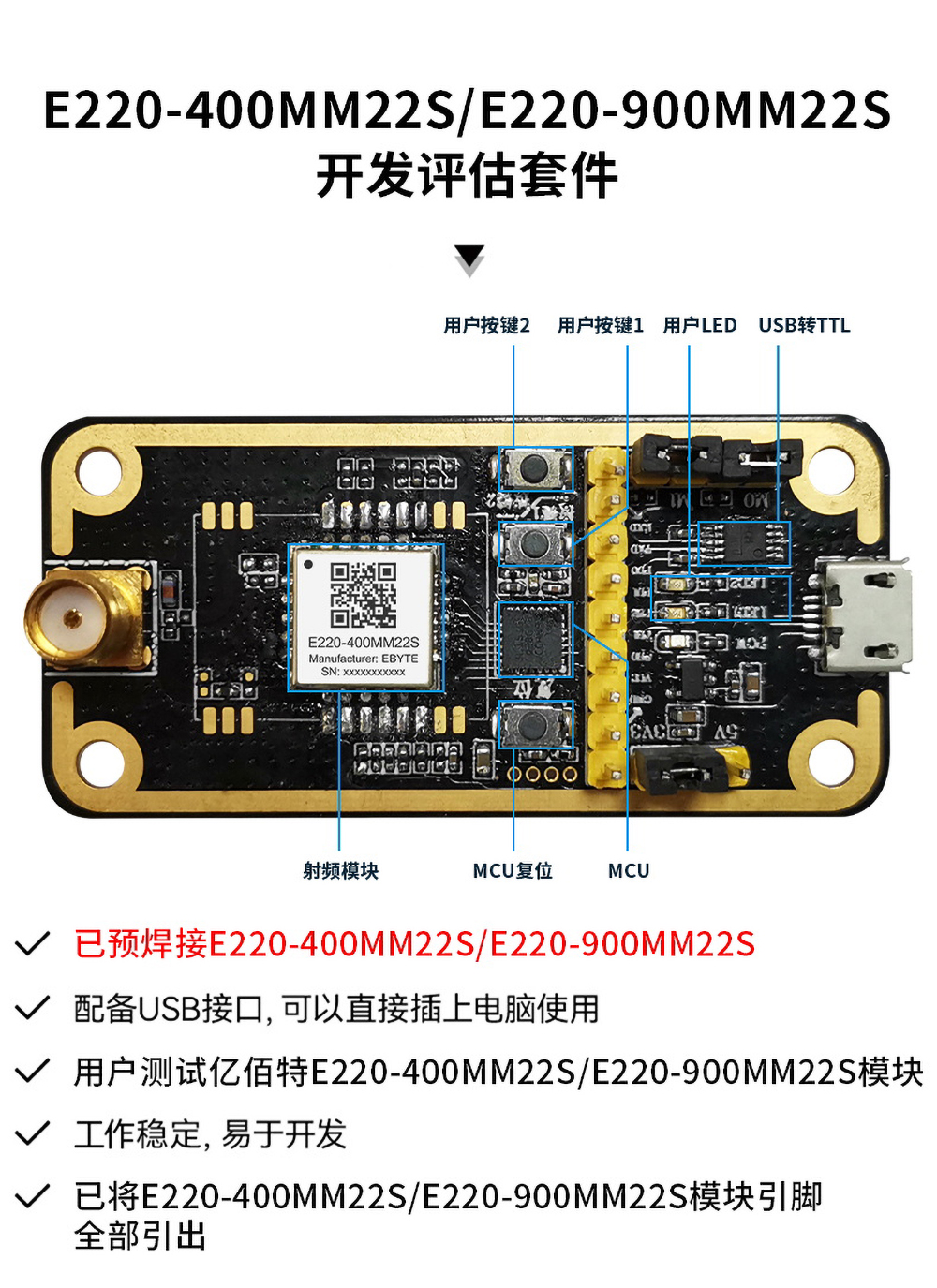

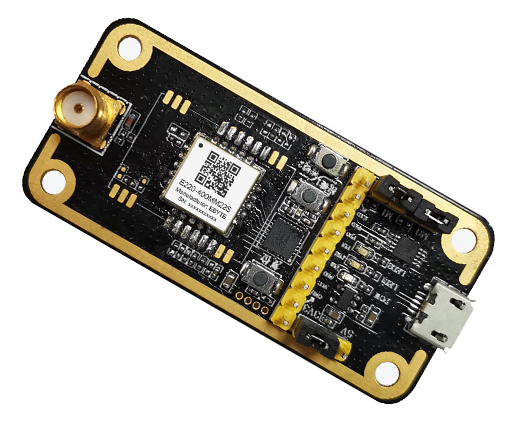

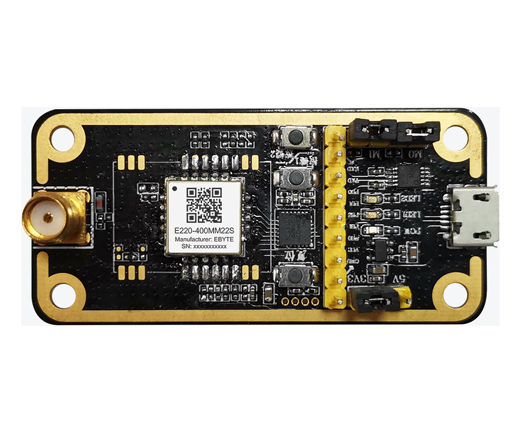

產品簡介：MBL 系列評估套件旨在幫助用戶快速評估億佰特新一代封裝兼容型無線模塊。板上大部分管腳均已引出至兩側排針，開發人員可以根據實際需求，輕松通過跳線連接多種外圍設備。該lora模塊套件提供完整的軟件應用示例，助力客戶快速上手無線數據通信開發。根據客戶需求可以板載不同類型的 Sub-1G 無線模組。已支持的模組都具有引腳兼容的封裝，可快速替換。

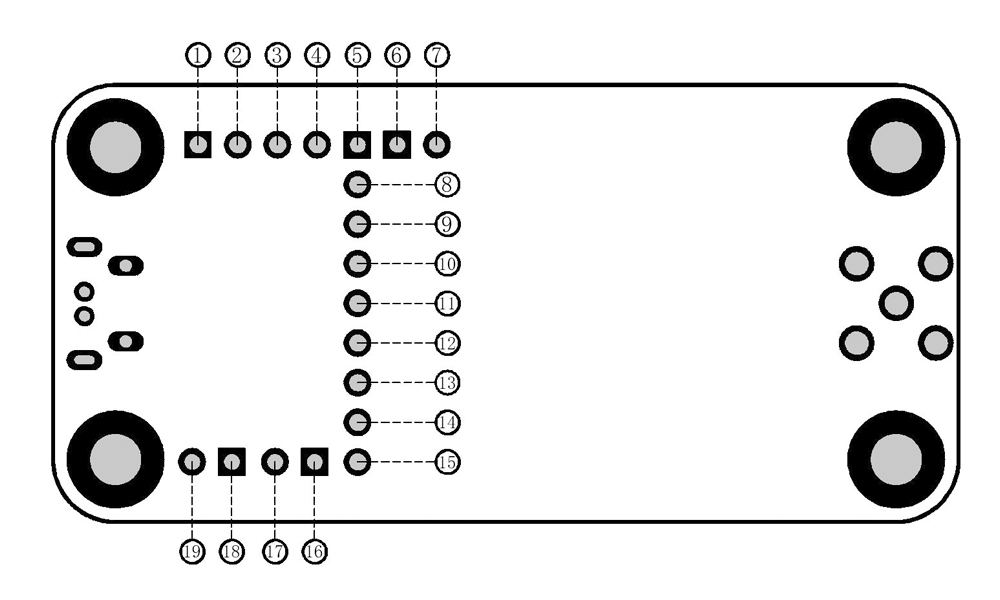

| 引腳序號 | 定義 | 功能說明 |
| 1 | VCC | 模塊供電引腳，需要與2號腳短接給模塊供電 |
| 2 | 3.3 V | 3.3V 電引出腳 |
| 3 | 3.3 V | 3.3V 電引出腳 |
| 4 | VIO | MCU供電引腳，需要與3號腳短接給MCU供電 |
| 5 | GND | 底板參考地 |
| 6 | REST | MCU外部復位引腳 |
| 7 | SWIM | MCU的SWIM引腳 |
| 8 | VIO | MCU 供電引腳 |
| 9 | PC0 | 模塊復位引腳 |
| 10 | PB7 | 模塊MISO引腳 |
| 11 | PB6 | 模塊MOSI引腳 |
| 12 | PB5 | 模塊SCLK引腳 |
| 13 | PB4 | 模塊NSS引腳 |
| 14 | TXD | MCU串口TXD |
| 15 | RXD | MCU串口RXD |
| 16 | M1 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 17 | GND | 底板參考地 |
| 18 | M0 | 模塊模式切換引腳（詳見模塊產品手冊) |
| 19 | GND | 底板參考地 |
| 產品說明書 |
【用戶手冊】E220-400MBL-02_Usermanual_CN  |
| 開發測試 |
| 【電路原理圖】E220-400MBL-02 |
| 【開源代碼示例】E220-400MBL-02_代碼工程 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E220-400M33S | SPI | LLCC68 | 400M | 33 | 16 | 1.76~62.5k 0.6~300k | 貼片 | 38.5*24 | 新一代 LoRa擴頻 | ||
| E220-900MBL-02 | USB | - | - | - | - | - | - | - | E220-900MM22S開發評估套件 | ||
| E220-400MBL-02 | USB | - | - | - | - | - | - | - | E220-400MM22S開發評估套件 | ||
| E220-900MM22S | SPI | LLCC68 | 850M 930M | 21~22 | 6 | 1.76～62.5k | 貼片式 | 10*10*2.5 | 全新的LoRa調制技術、超遠傳輸距離 | ||
| E220-400MM22S | SPI | LLCC68 | 410M 493M | 22 | 6 | 1.76～62.5k | 貼片式 | 10*10*2.5 | 全新的LoRa調制技術、超遠傳輸距離 | ||
| E220-230T30D | UART | LLCC68 | 220M 236M | 30 | 10 | 2.4~62.5k | 插針式 | 24*43 | 新一代 LoRa擴頻 | ||
| E220-230T30S | UART | LLCC68 | 220M 236M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | 新一代 LoRa擴頻 | ||
| E220-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E220-900M22S開發評估套件 | ||
| E220-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E220-400M22S開發評估套件 | ||
| E220P-400T22S | UART | LLCC68 | 433M 470M | 22 | 7 | 2.4~62.5k | 貼片 | 16*26 | 新一代 LoRa擴頻 | ||
| E220-400R30D | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 插針式 | 26*48 | 全新 LoRa 擴頻 | ||
| E220-900M22S | SPI | LLCC68 | 868M 915M | 22 | 6 | 1.76~62.5k 0.6~300k | 貼片 | 20*14*2.8 | 新一代 LoRa擴頻 | ||
| E220-400M22S | SPI | LLCC68 | 433M 470M | 22 | 6 | 1.76~62.5k 0.6~300k | 貼片 | 20*14*2.8 | 新一代 LoRa擴頻 | ||
| E220-900TBL-01 | USB | - | - | - | - | - | - | 80*45 | E220-900T22S模塊測試板 | ||
| E220-900TBH-01 | USB | - | - | - | - | - | - | 80*45 | E220-900T30S模塊測試板 | ||
| E220-900T30S | UART | LLCC68 | 868M 915M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | 新一代 LoRa 擴頻 | ||
| E220-900T22S | UART | LLCC68 | 868M 915M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | 新一代LoRa擴頻 | ||
| E220-400T22S | UART | LLCC68 | 433M 470M | 22 | 5 | 2.4~62.5k | 貼片 | 16*26 | 新一代 LoRa擴頻 | ||
| E220-400T30S | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 貼片 | 25*40.5 | 新一代 LoRa擴頻 | ||
| E220-400TBH-01 | USB | - | - | - | - | - | - | 80*45 | E220-400T30S模塊測試板 | ||
| E220-400TBL-01 | USB | - | - | - | - | - | - | 80*45 | E220-400T22S模塊測試板 | ||
| E220-400T30D | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 全新 LoRa 擴頻 | ||
| E220-400T22D | UART | LLCC68 | 433M 470M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | 全新一代 LoRa 擴頻技術 | ||
| E220-900T22D | UART | LLCC68 | 868M 915M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | 新一代LoRa擴頻 | ||
| E220-900T30D | UART | LLCC68 | 868M 915M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 新一代 LoRa 擴頻 | ||
| E220-900M30S | SPI | LLCC68 | 868M 915M | 30 | 10 | 1.76~62.5k 0.6~300k | 貼片 | 38.5*24 | 新一代 LoRa擴頻 | ||
| E220-400M30S | SPI | LLCC68 | 433M 470M | 30 | 10 | 1.76~62.5k 0.6~300k | 貼片 | 38.5*24 | 新一代 LoRa擴頻 |
