接口：USB
芯片：LLCC68
尺寸：53*27mm
重量：126±0.1g

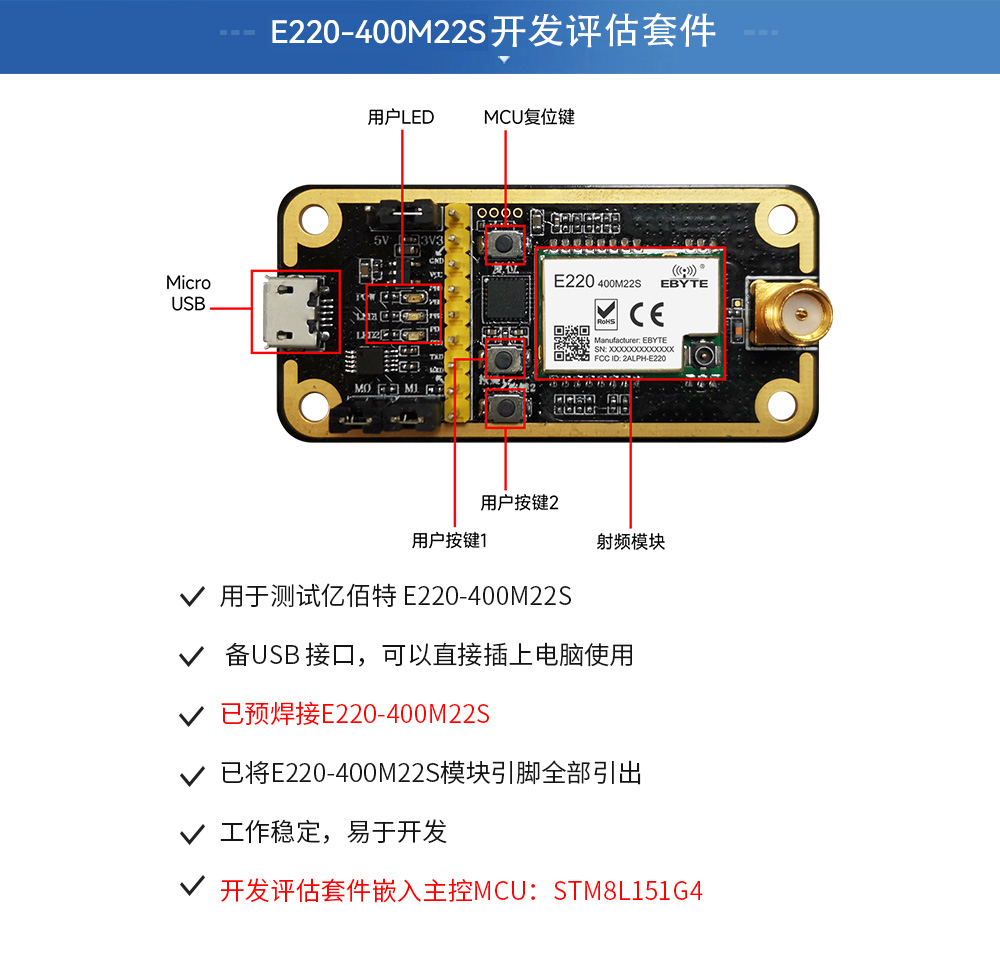

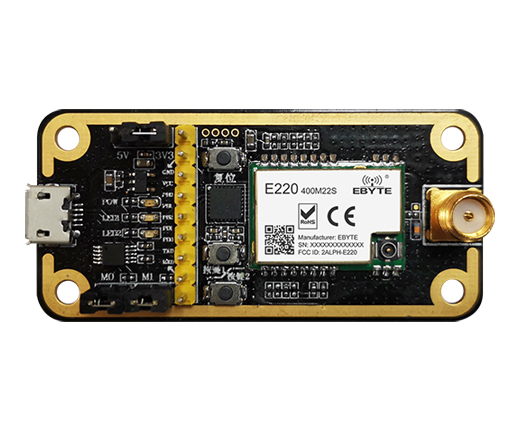

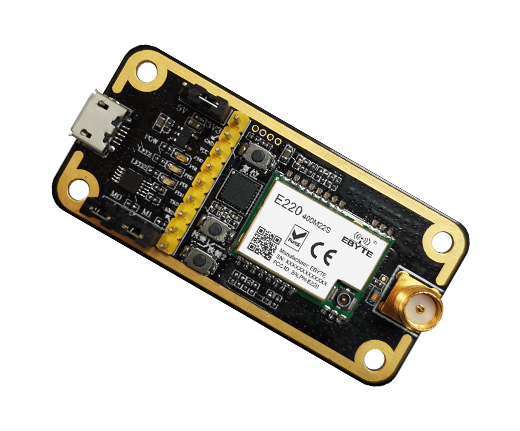

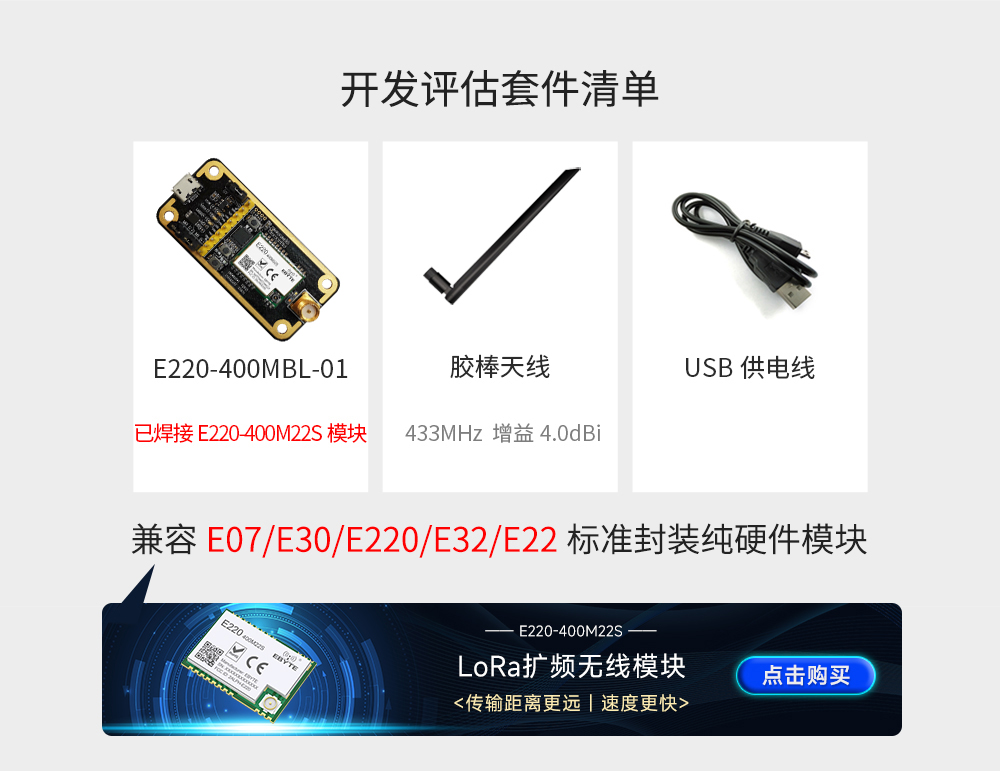

功能：E220-400M22S開發評估套件，該lora模塊具有小體積、貼片式模塊，應用在智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備。

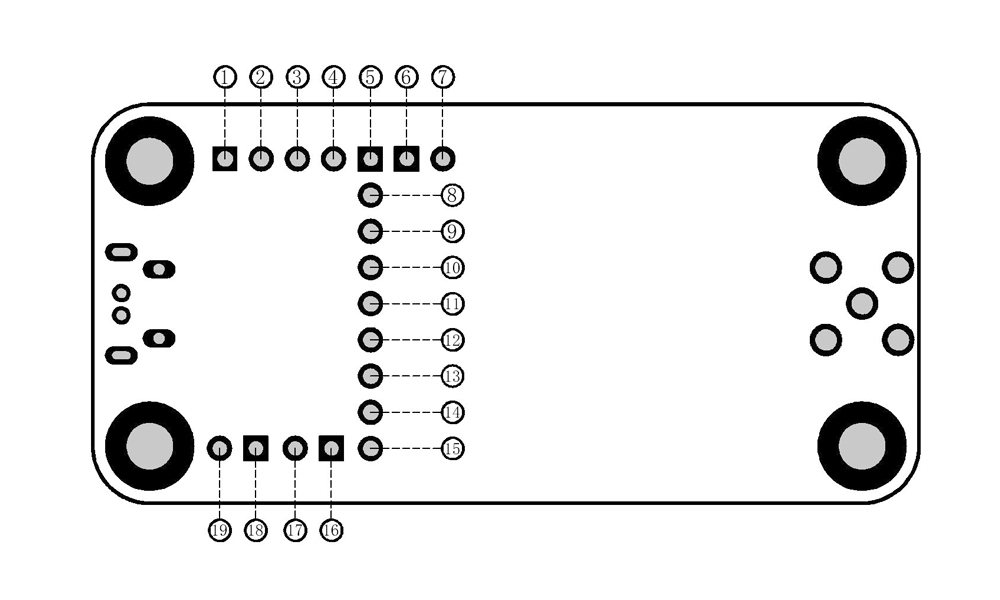

| 序號 | 定義 | 功能說明 |
| 1 | 3.3V | 3.3V 電引出腳 |
| 2 | 3.3V | 3.3V 電引出腳 |
| 3 | GND | 底板參考地 |
| 4 | GND | 底板參考地 |
| 5 | 3.3V | 3.3V 電引出腳 |
| 6 | GND | 底板參考地 |
| 7 | REST | MCU 外部復位引腳 |
| 8 | SWIM | MCU 的 SWIM 引腳 |
| 9 | 3.3V | 3.3V 電引出腳 |
| 10 | VCC | 模塊供電引腳，需要與 9 號引腳短接給模塊供電 |
| 11 | PC6 | MCU 普通 IO |
| 12 | PC5 | MCU 普通 IO |
| 13 | PB3 | MCU 普通 IO |
| 14 | PB2 | MCU 普通 IO |
| 15 | PB1 | MCU 普通 IO |
| 16 | PB0 | MCU 普通 IO |
| 17 | M1 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 18 | M0 | 模塊模式切換引腳（詳見模塊產品手冊） |
| 19 | PD1 | MCU 普通 IO |
| 20 | PD0 | MCU 普通 IO |
| 21 | GND | 底板參考地 |
| 22 | GND | 底板參考地 |
| 23 | 5V | 5V 電引出腳 |
| 24 | 5V | 5V 電引出腳 |
| 產品說明書 |
【用戶手冊】E220-400MBL-01_Usermanual_CN  |
| 開發測試 |
| 【電路原理圖】E220-M |
| 【開源代碼示例】E220-400MBL-01_代碼工程 |
