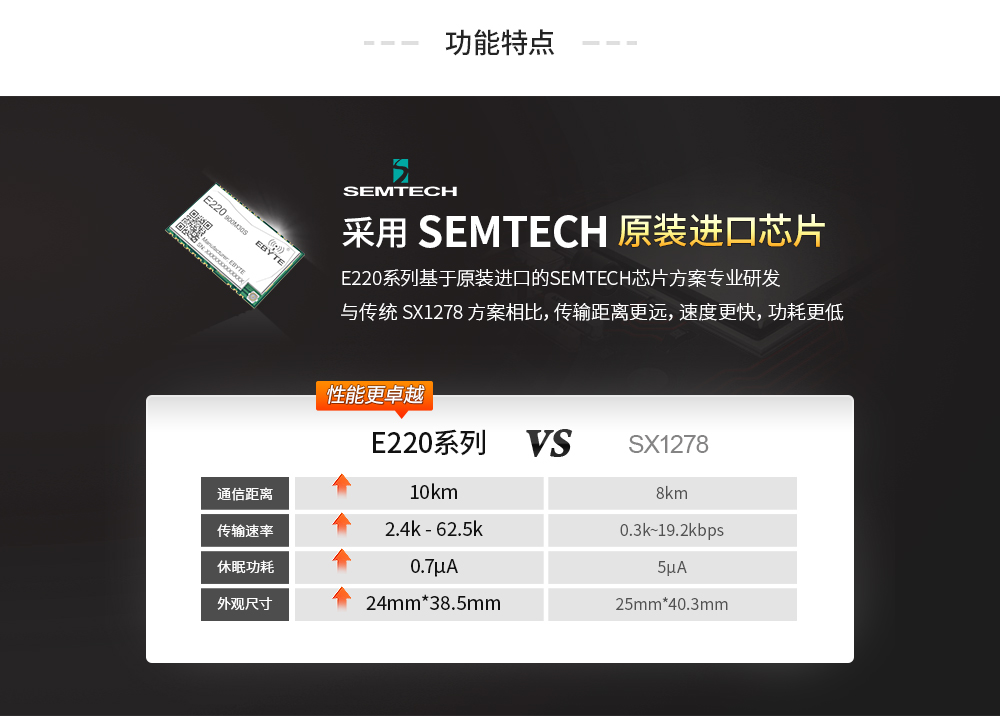

| 主要參數 | 描述 | 備注 |
| 參考距離 | 10km | 晴朗空曠，天線增益 3.5dBi，天線高度 2.5 米，空中速率 2.4kbps |
| FIFO | 256Byte | 單次發送最大長度 |

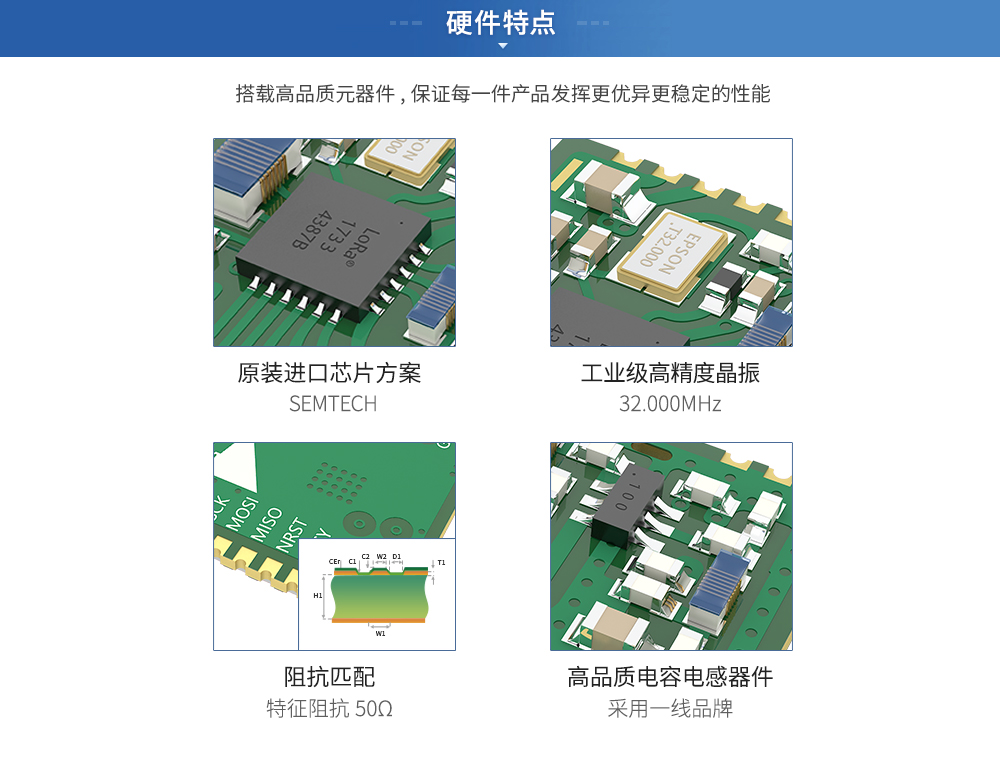

| 晶振頻率 | 32MHz | 無源晶振，推薦 24pF |

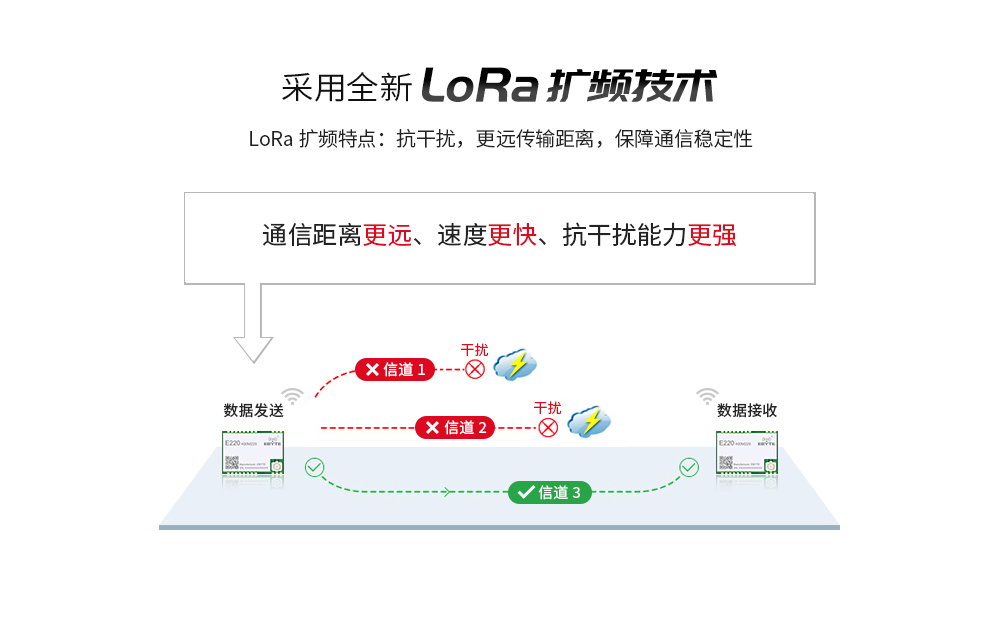

| 調制方式 | LORA | 推薦使用 LORA 調制方式 |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 2.54mm | 郵票孔 |
| 通信接口 | SPI | 0~10Mbps |

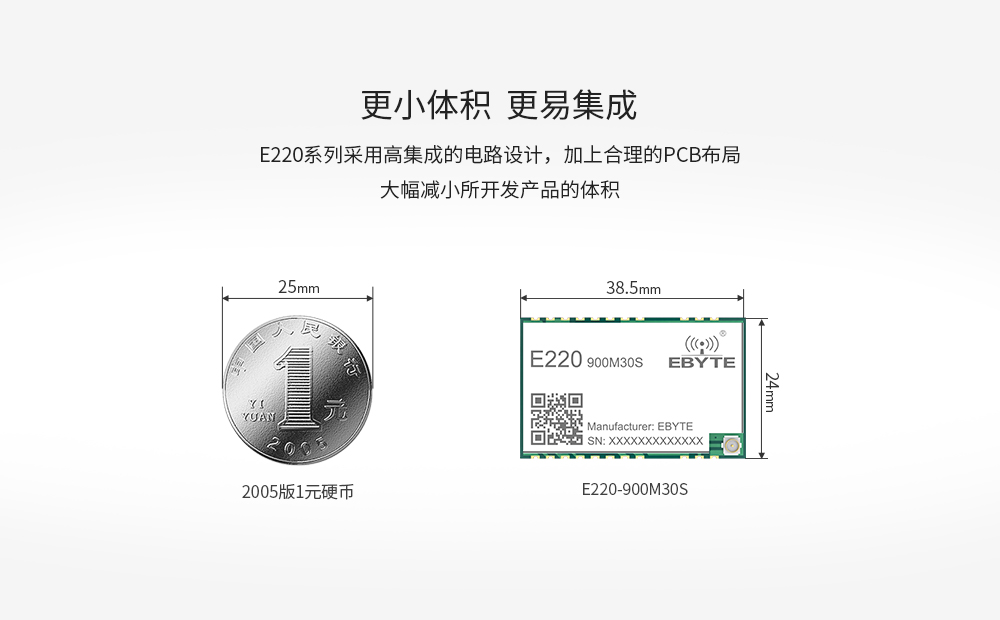

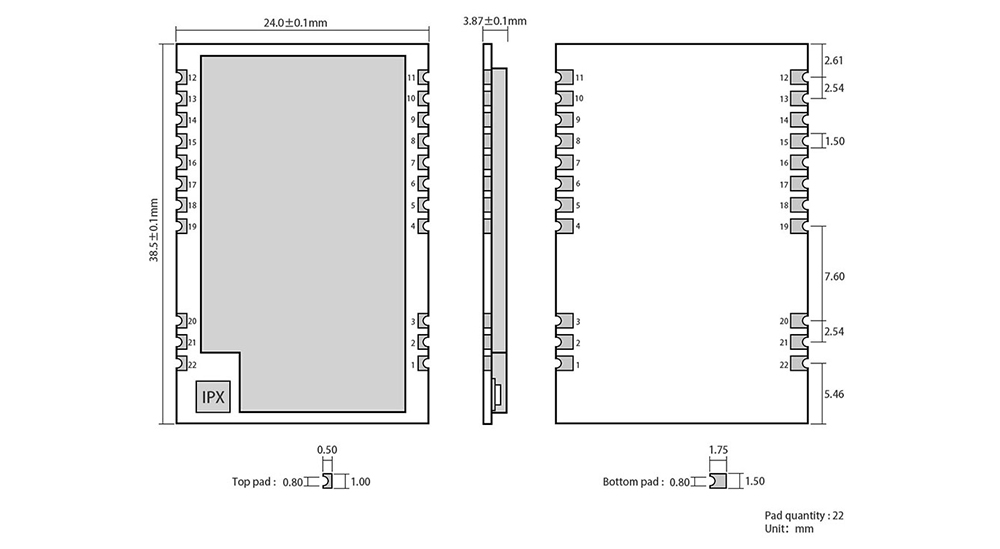

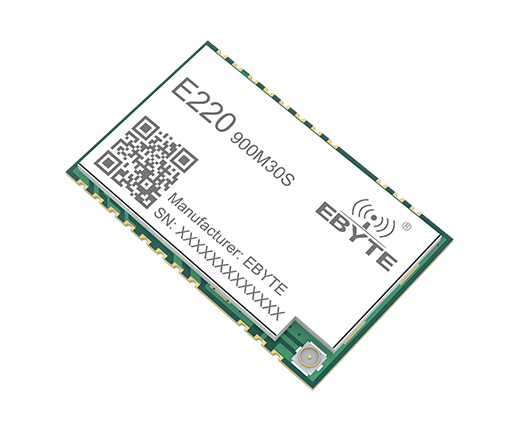

| 外形尺寸 | 38.5*24mm | - |

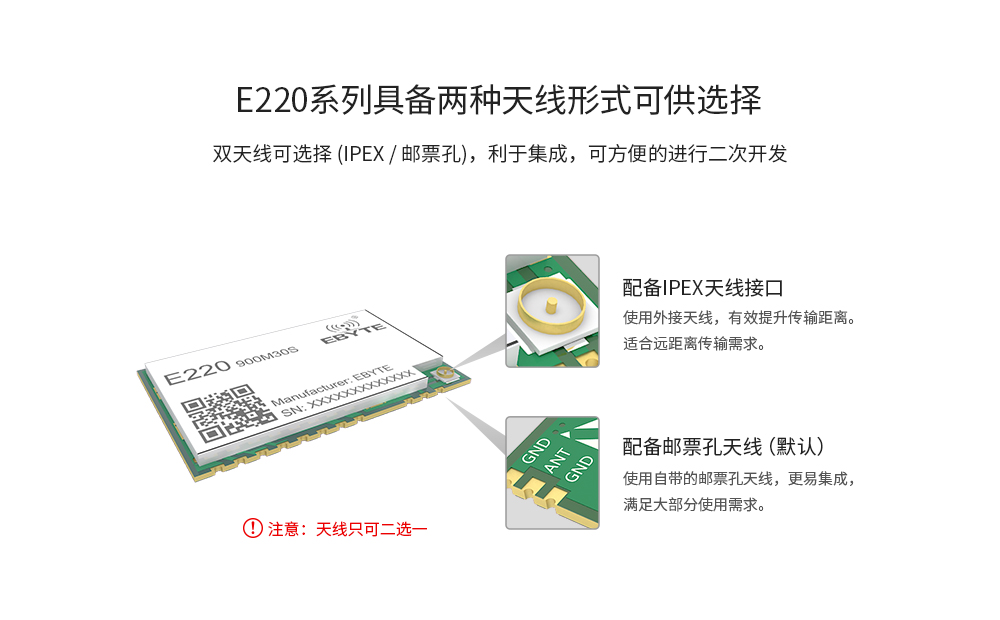

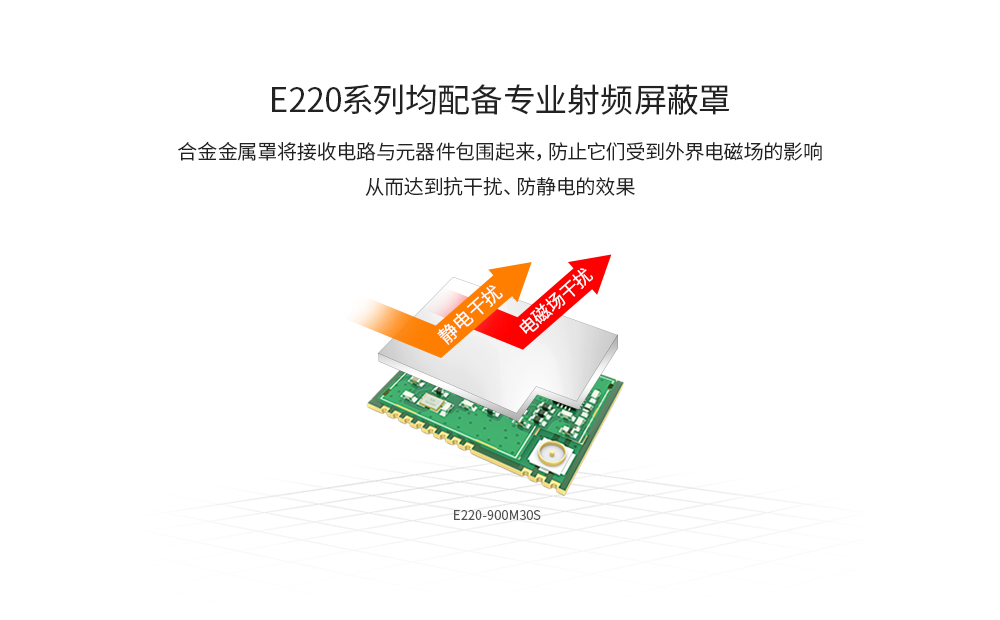

| 射頻接口 | IPEX/郵票孔 | 等效阻抗約 50 歐姆 |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 3 | 5 | 5.5 | V | 超過 5.5V 永久燒毀模塊 |

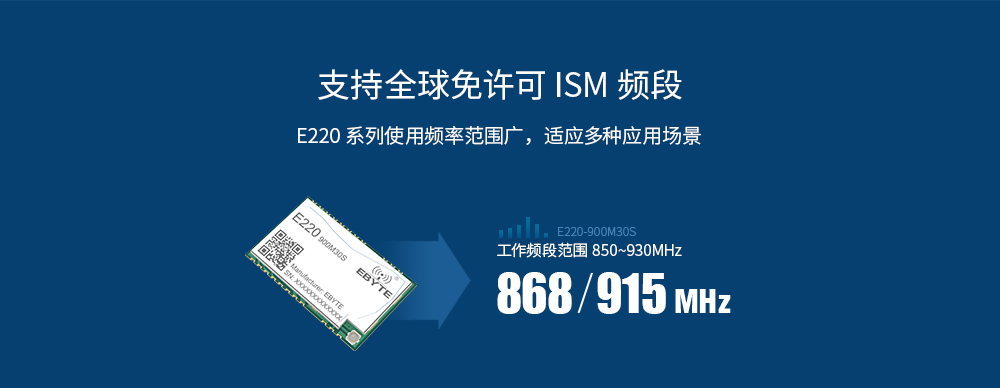

| 工作頻段 | 850 | 868/915 | 930 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 700 | - | mA | 瞬時功耗 |
| 接收電流 | - | 14 | - | mA | - |
| 休眠電流 | - | 0.7 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |

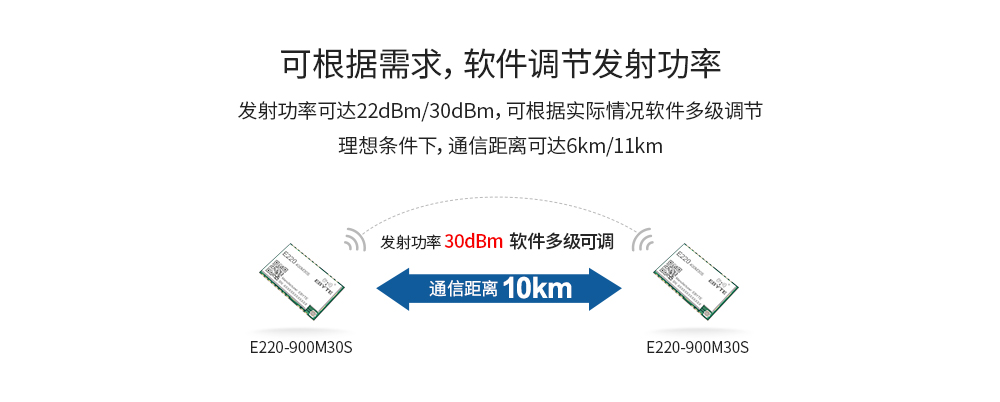

| 最大發射功率 | 29.5 | 30 | 30.5 | dBm | - |
| 接收靈敏度 | - | -129 | - | dBm | -124dbm,BW_L=125kHz,SF = 7,LORA TM; -129dbm,BW_L=125kHz,SF = 9,LORA TM; -121dbm,BW_L=250kHz,SF = 7,LORA TM; -129dbm,BW_L=250kHz,SF = 10,LORA TM; -117dbm,BW_L=500kHz,SF = 7,LORA TM; -127dbm,BW_L=500kHz,SF = 11,LORA TM; |
| 通信速率（GFSK） | 0.6k | - | 300k | bps | 用戶可編程自定義 |
| 通信速率（LoRa） | 1.76k | - | 62.5k | bps | 用戶可編程自定義 |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機 IO，高電平有效 |
| 7 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機 IO 或 DIO2，高電平有效 |
| 8 | DIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
| 9 | VCC | - | 供電電源，范圍 3~5.5V（建議外部增加陶瓷濾波電容） |
| 10 | VCC | - | 供電電源，范圍 3~5.5V（建議外部增加陶瓷濾波電容） |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 LLCC68 手冊） |
| 14 | BUSY | 輸出 | 用于狀態指示（詳見 LLCC68 手冊） |
| 15 | NRST | 輸入 | 芯片復位觸發輸入腳，低電平有效 |
| 16 | MISO | 輸出 | SPI 數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI 數據輸入引腳 |
| 18 | SCK | 輸入 | SPI 時鐘輸入引腳 |
| 19 | NSS | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 射頻接口，郵票孔 |
| 22 | GND | - | 地線，連接到電源參考地 |
