芯片方案：BLUENRG355MC
藍牙協議：BLE5.1
通信距離：300m

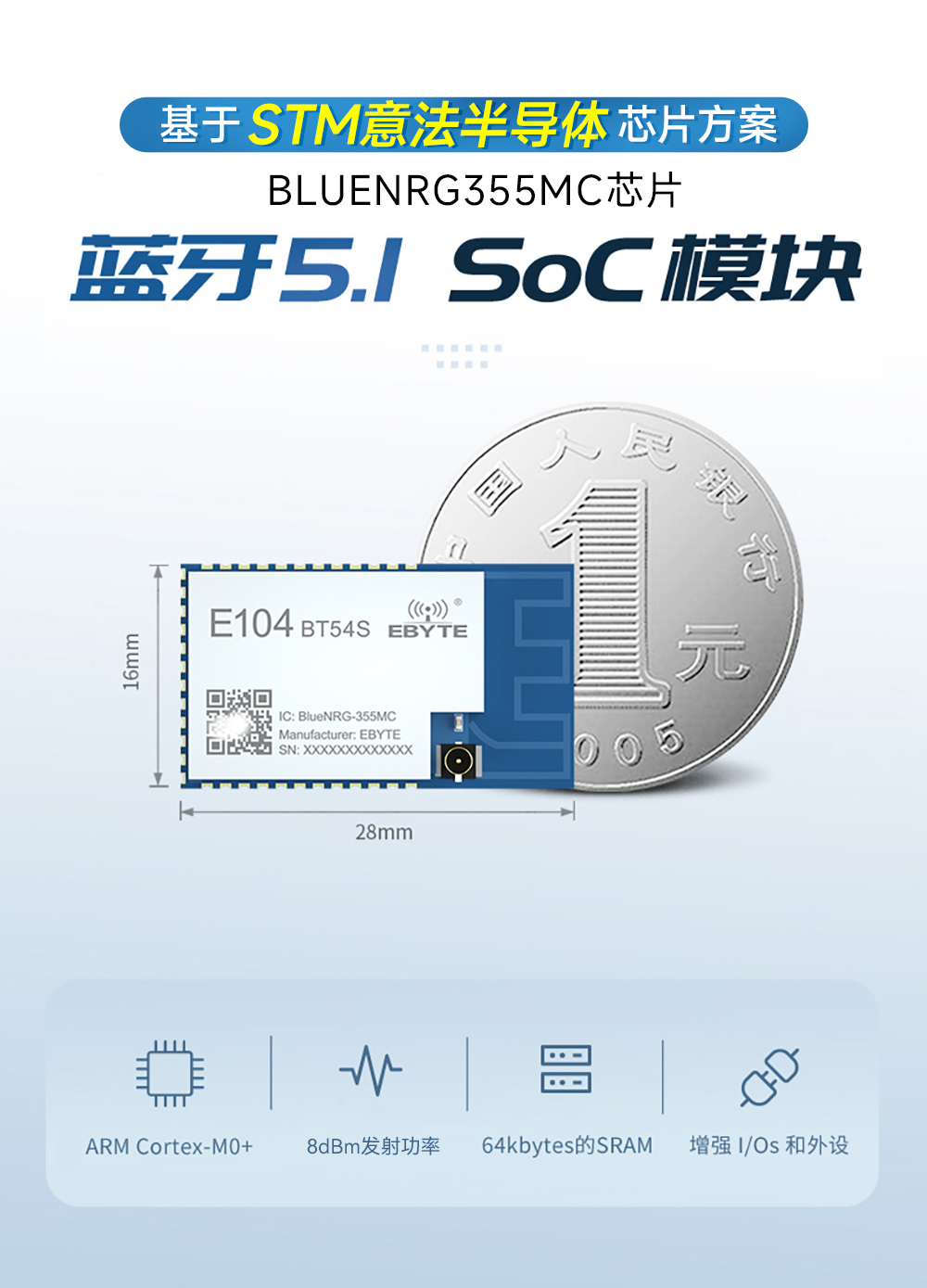

產品尺寸：28*16mm*2.7mm
產品重量：1.8g±0.1g

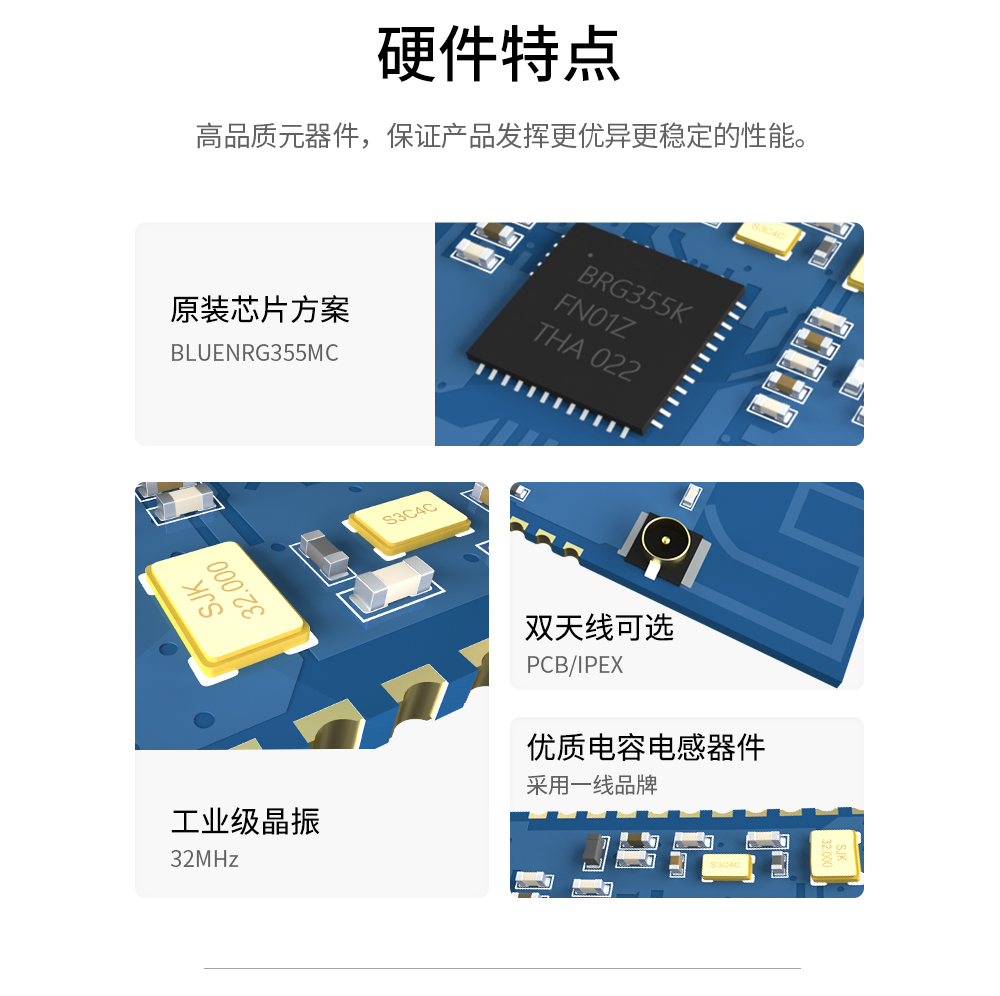

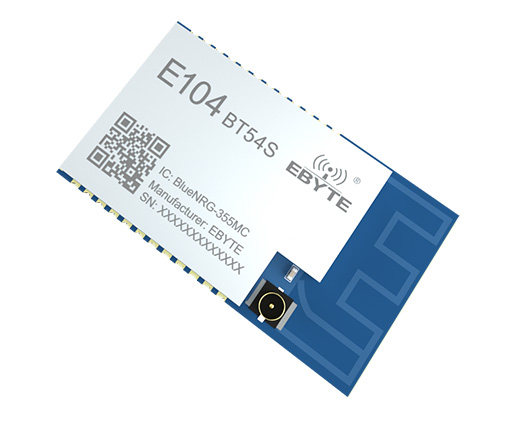

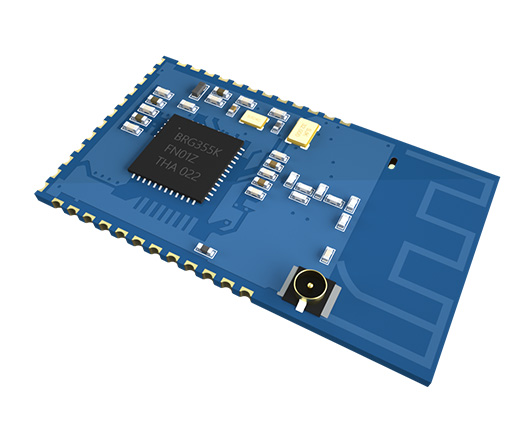

產品簡介：E104-BT54S藍牙模塊是基于STM意法半導體BLUENRG355MC芯片方案設計的無線SOC模塊。具有多種傳輸方式，工作在2.4GHz頻段，TTL電平輸出，3.3V的IO口電壓。BLUENRG355MC芯片基于高性能的ARM Cortex-M0+ 32 位核心處理器，工作頻率1MHz-64MHz。該芯片內嵌入高速存儲器(高達64kbytes的SRAM)，以及廣泛的增強I/Os和外設，更多芯片資料詳見官方文檔。
| 主要參數 | 參數值 | 備注 |
| 參考距離（板載 PCB 天線） | 150m | 板載 PCB 天線 |
| 參考距離（IPEX 接口） | 300m | TX2400-JK-11 膠棒天線/天線增益 2.5dBi |
| 封裝方式 | 貼片式 | - |
| IC 全稱 | BLUENRG355MC QFN48 | - |

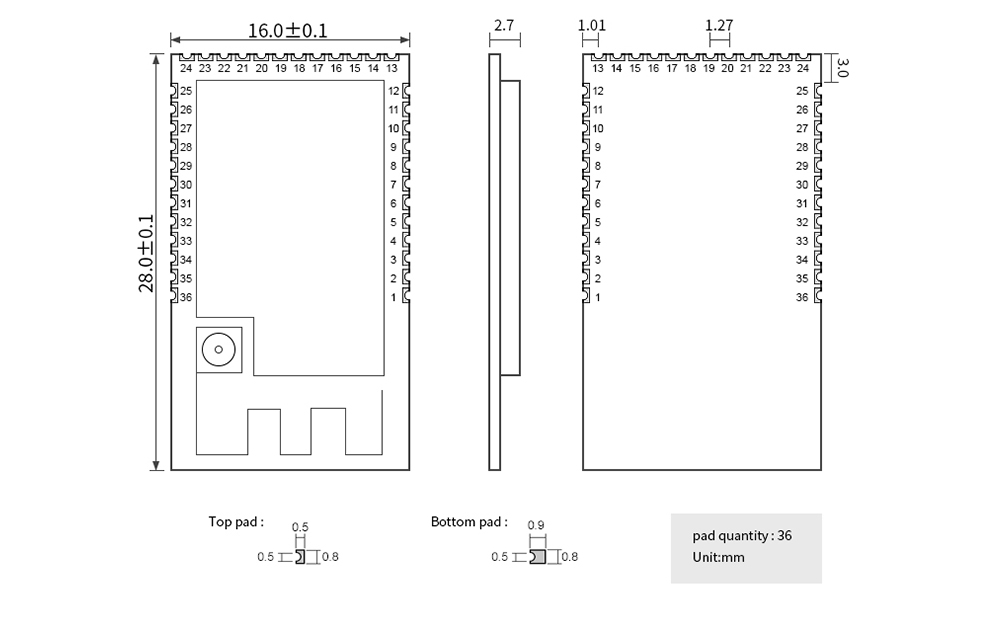

| 外形尺寸 | 28*16mm*2.7mm | - |

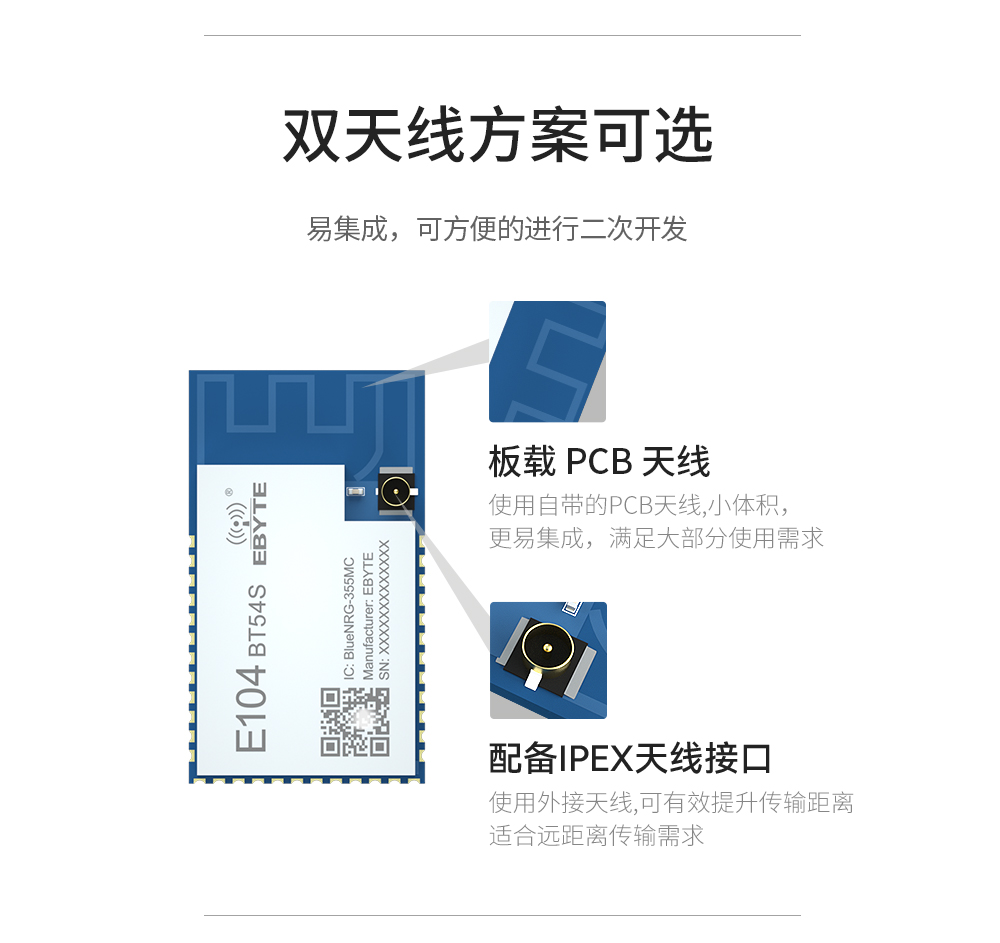

| 射頻接口 | IPEX，板載 PCB 天線 | 等效阻抗約 50Ω |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.8 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 18 | - | mA | 瞬時功耗@8dBm |
| 接收電流 | - | 11 | - | mA | 3.3V 電壓 |

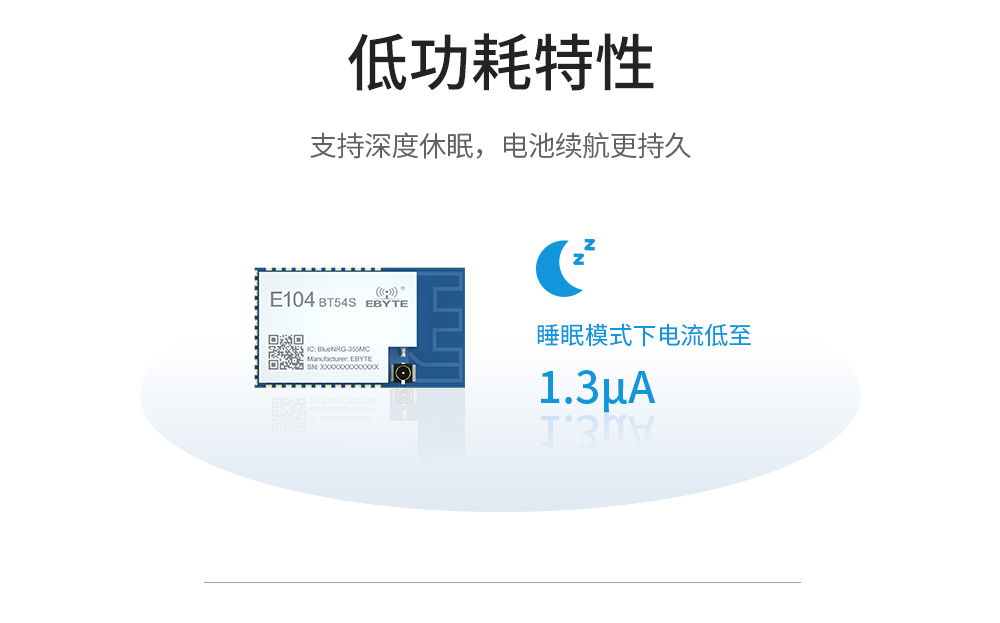

| 休眠電流 | - | 1.3 | - | μA | Stop 2 模式, RTC enabled，詳見芯片用戶手冊 |
| 工作頻段 | 2400 | - | 2480 | MHz | 支持 ISM 頻段 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 最大發射功率 | 7.5 | 8.0 | 8.2 | dBm | - |
| 接收靈敏度 | -118 | - | -148 | dBm | - |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | S | 地線，連接到電源參考地 |
| 2 | PA0 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 3 | PA1 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 4 | PA2/SWDIO | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 5 | PA3/SWCLK | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 6 | PA4/LPUART TX | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 7 | PA5/LPUART RX | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 8 | PA6 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 9 | PA7 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 10 | PB15 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 11 | PB14 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 12 | VDD | S | 電源供電引腳,1.7-3.6V, 詳見芯片用戶手冊； |
| 13 | GND | S | 地線，連接到電源參考地； |
| 14 | RST | I/O | 模組復位引腳，內置上電復位電路； |
| 15 | VDDA | S | 1.2 V analog ADC core, 詳見芯片用戶手冊； |
| 16 | PB11 | I/O | 模塊電源正，電壓范圍：1.8～3.6V DC（建議外部增加陶瓷濾波電容） |
| 17 | PB10 | I/O | 地線，連接到電源參考地； |
| 18 | PB9 | I/O | 備份電源正，電壓范圍：1.55～3.6V DC（建議外部增加陶瓷濾波電容） |
| 19 | PB8 | I/O | 模擬電源正，電壓范圍：1.71～3.6V DC（建議外部增加陶瓷濾波電容） |
| 20 | PB7 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 21 | PB6 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 22 | PB5 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 23 | PB4 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 24 | GND | S | 單片機 GPIO，詳見芯片用戶手冊； |
| 25 | PB3 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 26 | PB2 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 27 | PB1 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 28 | PB0 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 29 | PA15 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 30 | PA14 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 31 | PA13 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 32 | PA12 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 33 | PA11 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 34 | PA10 | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 35 | PA9/TXD | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
| 36 | PA8/RXD | I/O | 單片機 GPIO，詳見芯片用戶手冊； |
