接口類型：RS232/RS485

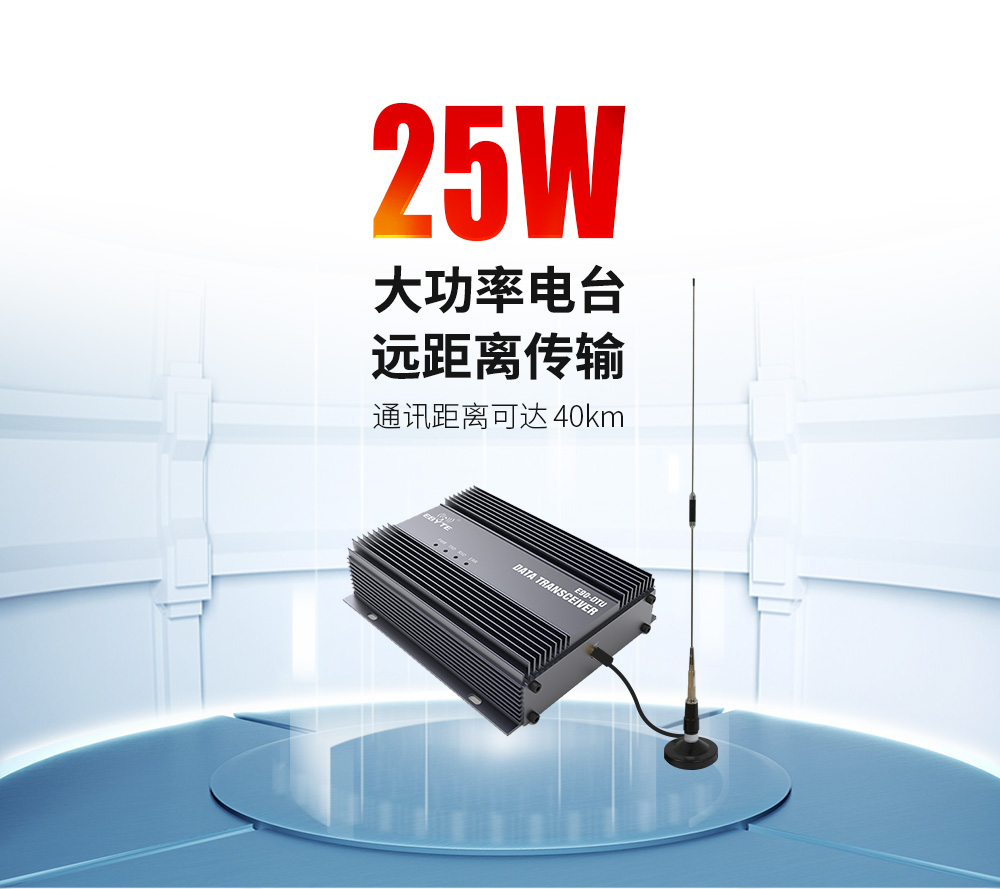

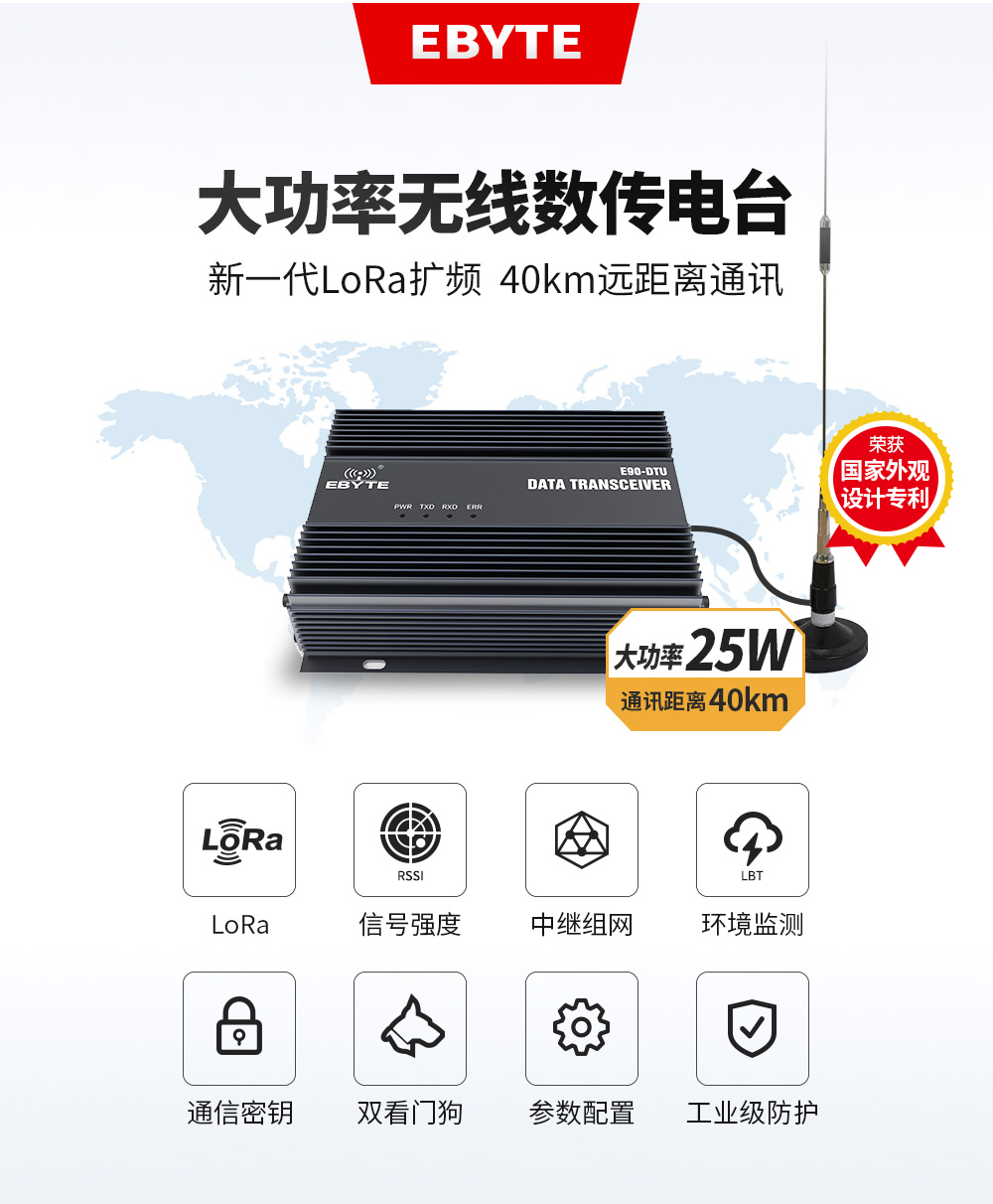

發射功率：25W

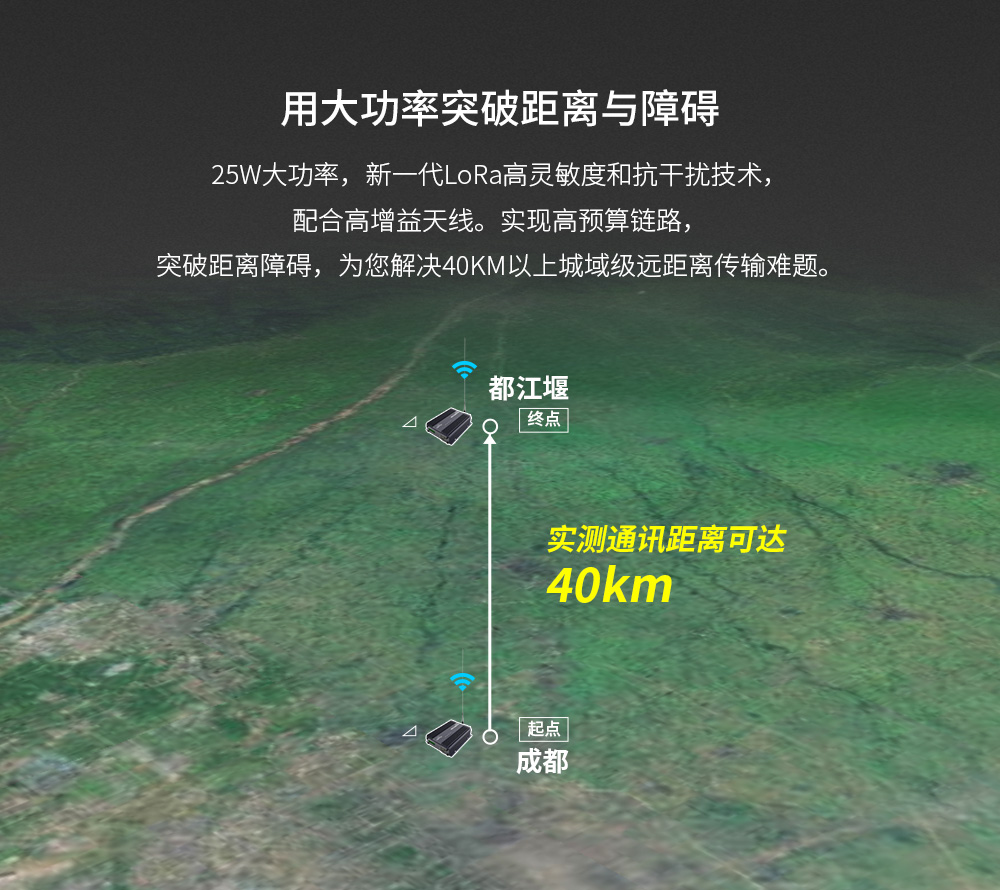

通信距離：40km
產品尺寸：160*137*44mm
產品重量：846.2±5g

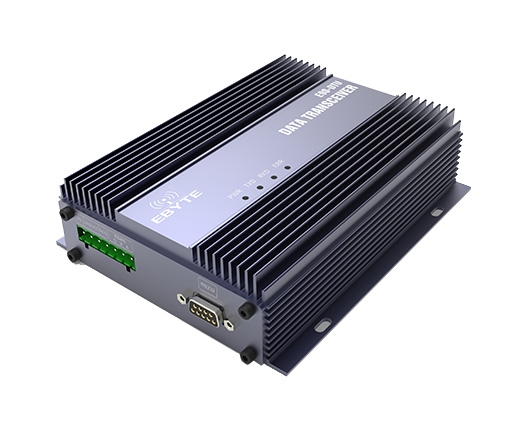

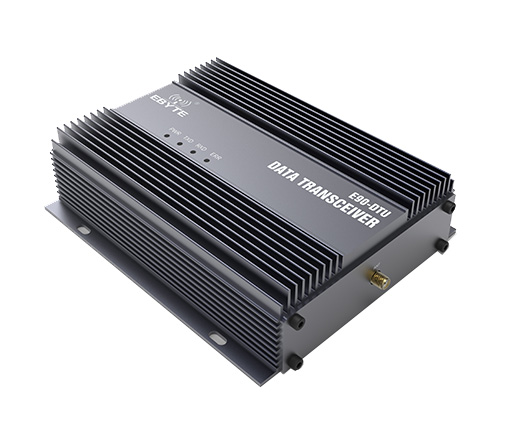

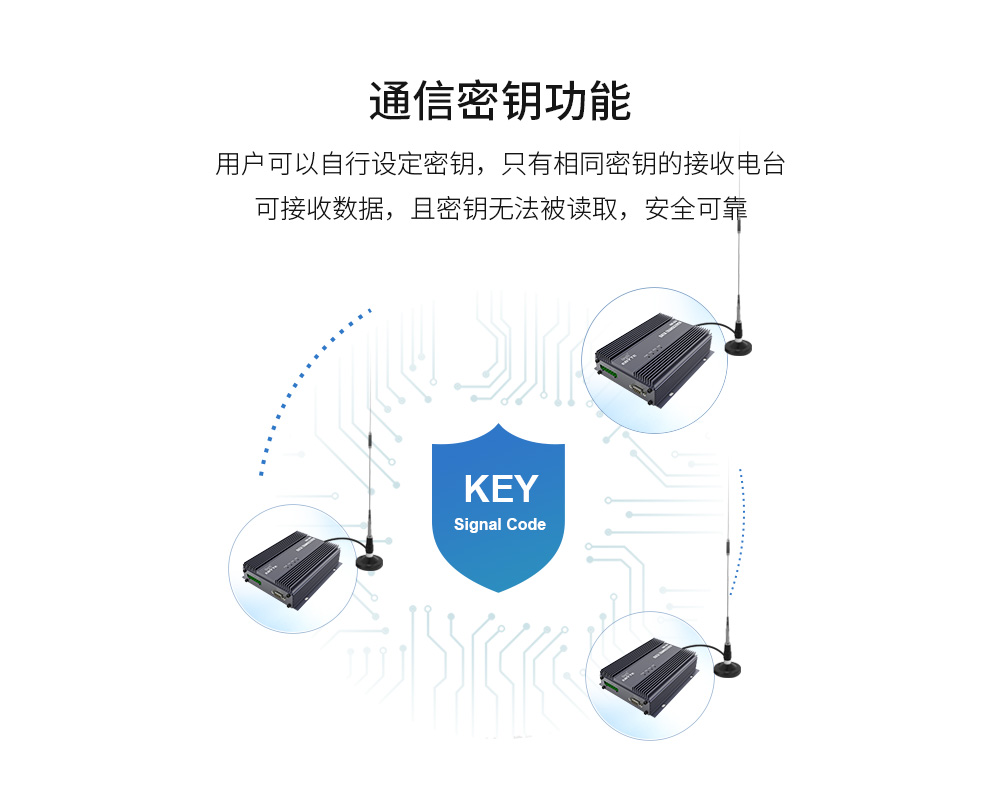

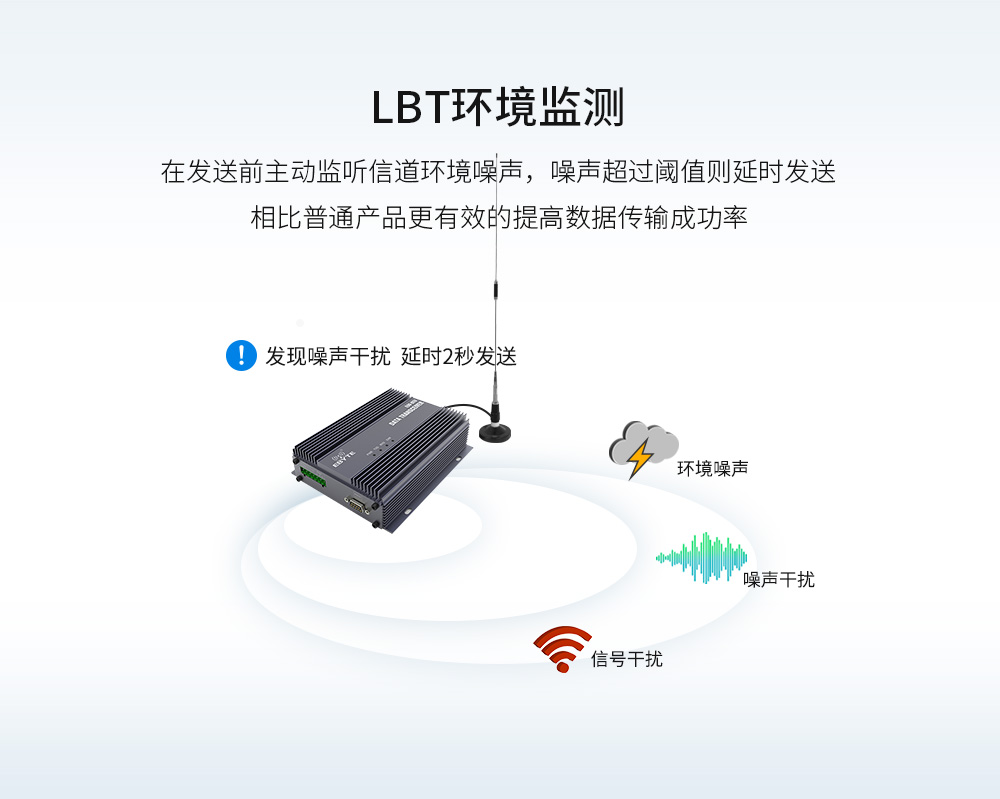

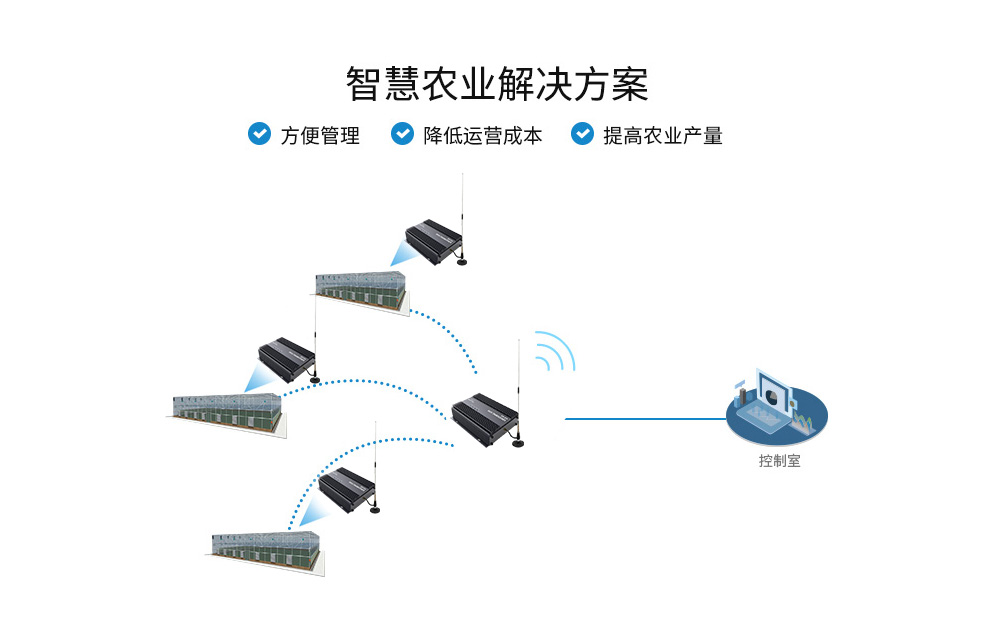

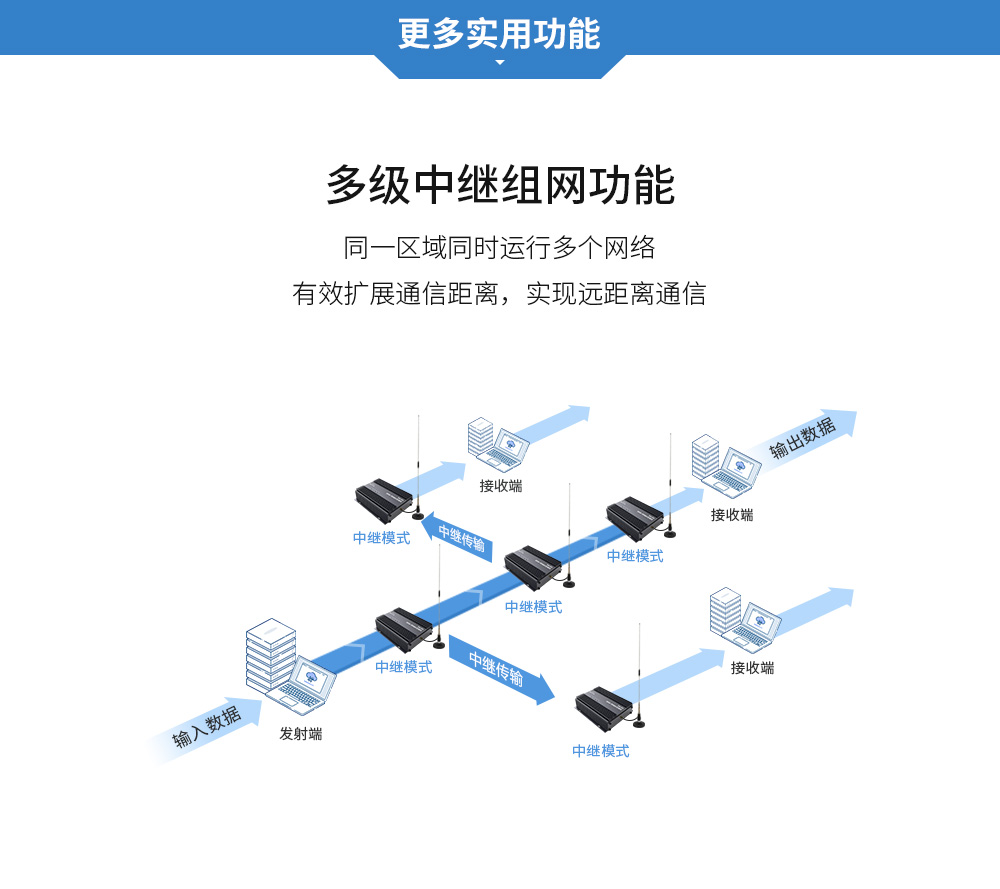

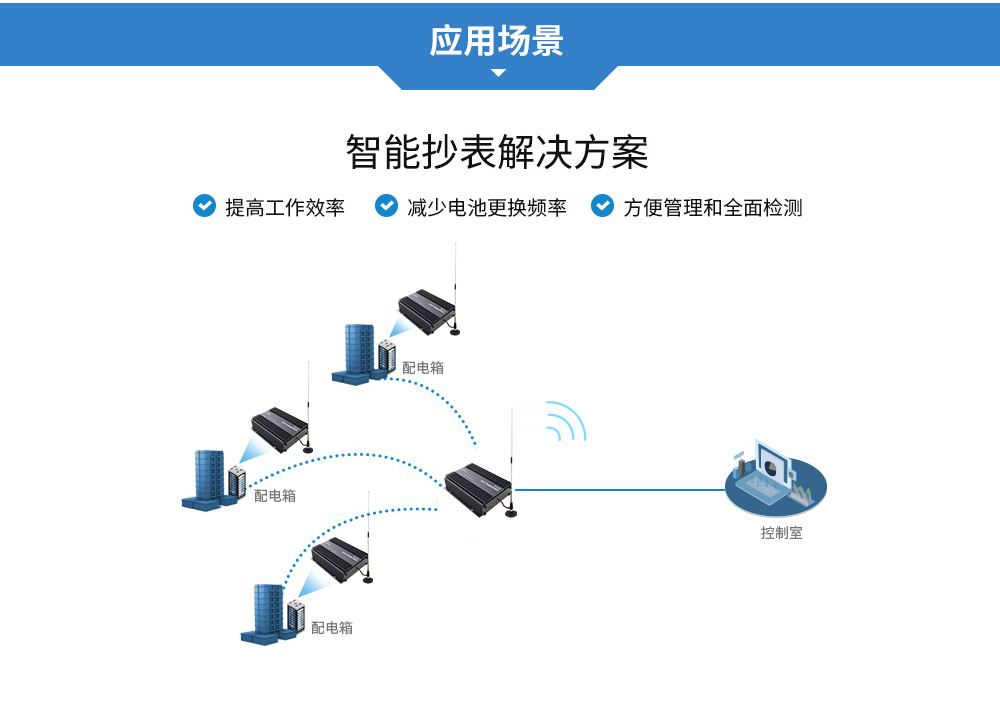

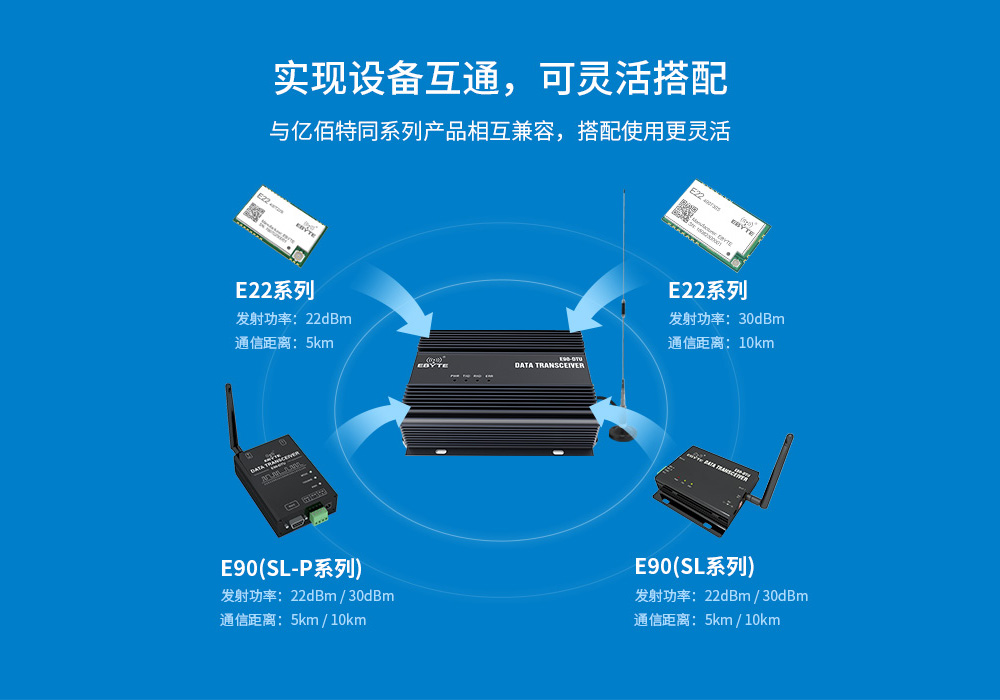

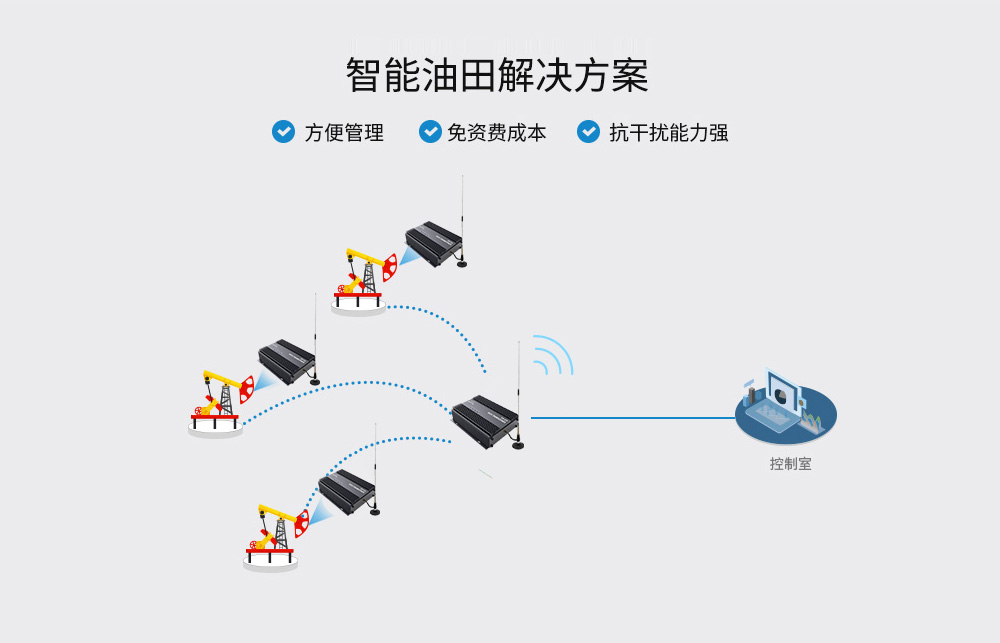

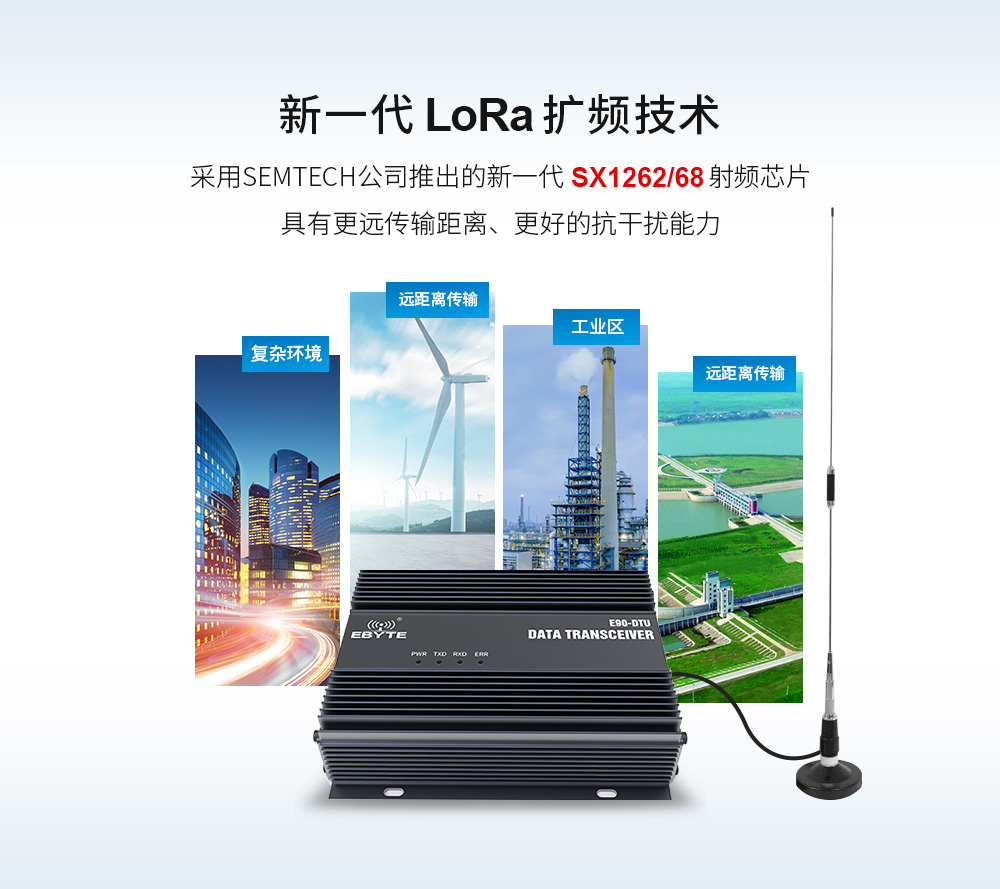

產品簡介：電臺采用LoRa擴頻技術，其強大的抗干擾能力，讓無線通信在工業現場更加穩定可靠。它具有多種傳輸方式，工作在(410.125～493.125MHz）頻段（默認433.125MHz），數傳電臺提供透明RS232/RS485接口。LoRa直序擴頻技術將帶來更遠的通訊距離，且具有抗干擾能力強的優勢。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410.125~493.125MHz | 默認433.125MHz |
| 發射功率 | 44 dBm | 約 25W |
| 空中速率 | 0.3k~62.5kbps | 出廠默認 2.4kbps |
| 參考距離 | 40 km | - |
| 硬件參數 | 參數值 | 備注 |

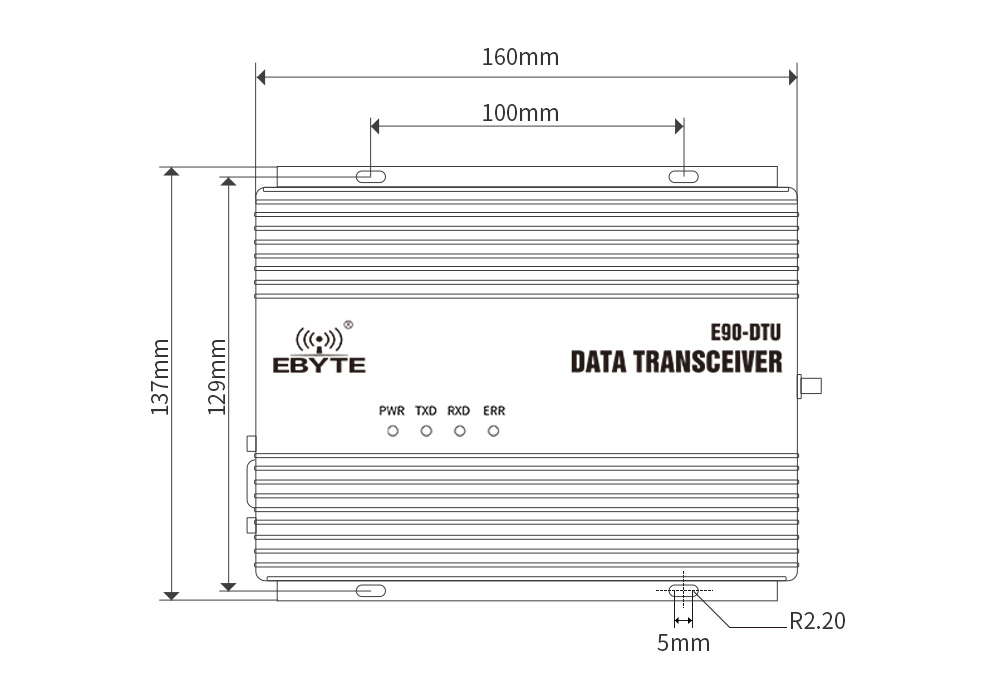

| 尺寸大小 | 160*137*44mm | 不含SMA |
| 天線形式 | SMA-K | - |
| 通信接口 | RS232/RS485 | 標準DB9孔式/5.08接線端子 |
| 信道數 | 84 | 半雙工 |
| 緩存容量 | 1000字節 | 可通過指令設置分包 32/64/128/240 字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | - | 12 | - | V | 建議支持瞬間電流 10A |
| 發射電流 | - | 5500 | - | mA | - |
| 守候電流 | - | 84 | - | mA | - |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |

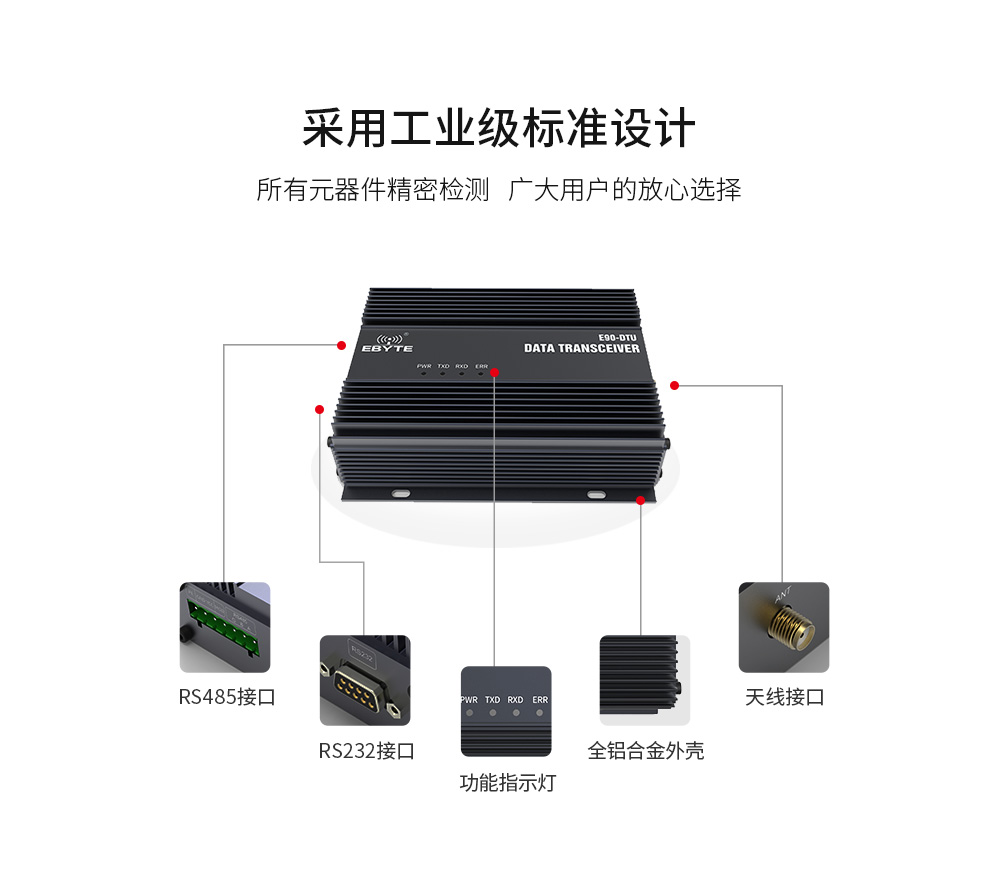

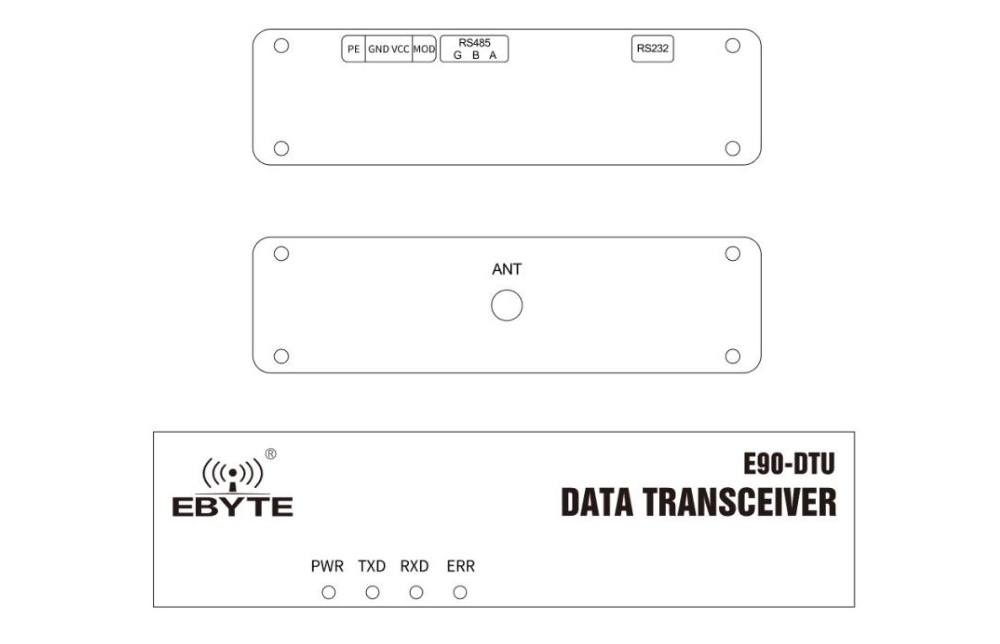

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | PE | 與大地連接 | 與大地連接 |
| 2 | GND | 壓線式電源輸入負極 | 電源參考地 |
| 3 | VCC | 壓線式電源輸入正極 | 電源輸入(12V/10A) |
| 4 | MOD | 模式控制 | 懸空，一般模式；接地，配置模式 |
| 5 | RS485 G | RS485 接口 G | RS485 接口 G 與設備 GND 接口相連(建議連接) |
| 6 | RS485 B | RS485 接口 B | RS485 接口 B 與設備 B 接口相連 |
| 7 | RS485 A | RS485 接口 A | RS485 接口 A 與設備 A 接口相連 |
| 8 | RS232 | RS232 接口 | 標準 RS232 接口 |
| 9 | ANT | SMA-K 接口 | 外螺紋內孔，長 10mm，特征阻抗 50Ω |
| 10 | PWR | 電源指示燈 | 紅色，電源接通時點亮 |
| 11 | TXD | 串口數據發送指示燈 | 黃色，發送數據時閃爍 |
| 12 | RXD | 串口數據接收指示燈 | 黃色，接收數據時閃爍 |

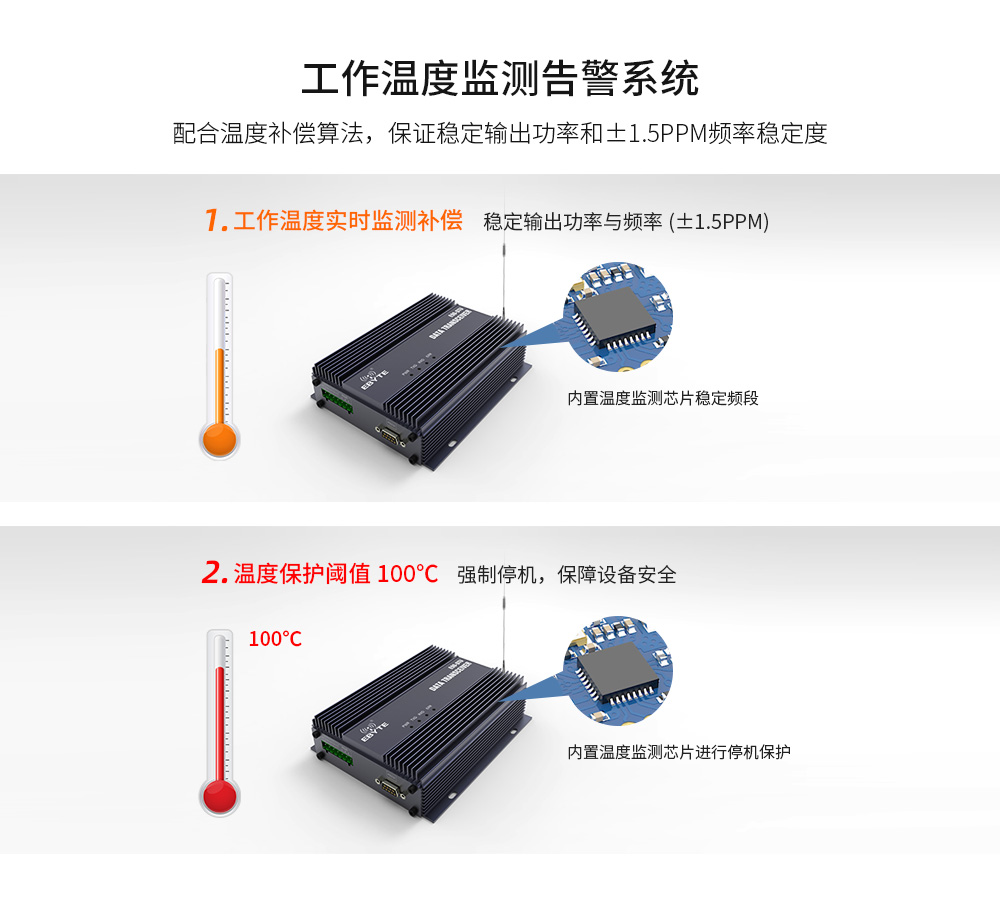

| 13 | ERR | 警告指示燈 | 紅色，溫度超過 100℃或天線未接或天線接觸不良，解決后需重新上電，方可工作 |
| 產品說明書 |
??????【用戶手冊】E90-DTU(400SL44）_UserManual_CN  |
| ??????【應用文檔】天線使用注意事項 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |

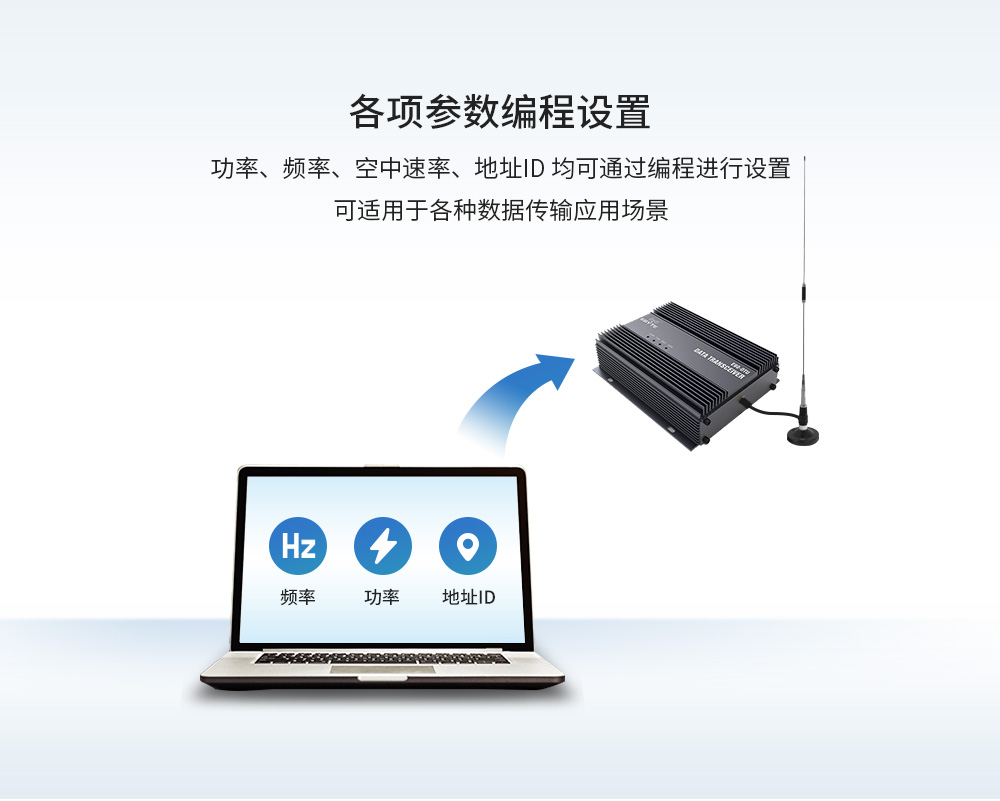

| 【參數配置】RF_Setting(E22-E90(SL)) |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證證書 |
【CE認證】E90-DTU系列數傳電臺CE認證  |
| 【FCC認證】E90-DTU系列數傳電臺FCC認證.pdf |
| 【SRRC認證】E90-DTU系列數傳電臺-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
