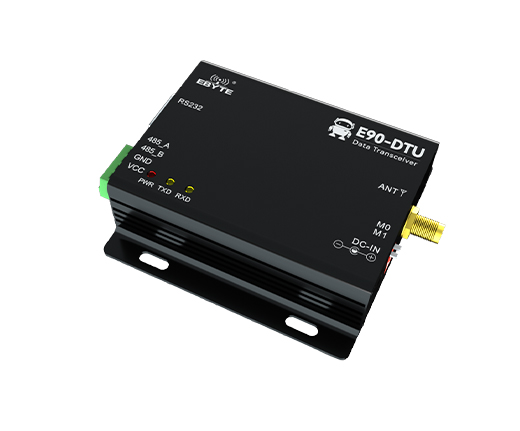

工作頻率：410~441MHz
發射功率：33dBm
通信距離：12km
產品尺寸：82*62*25mm

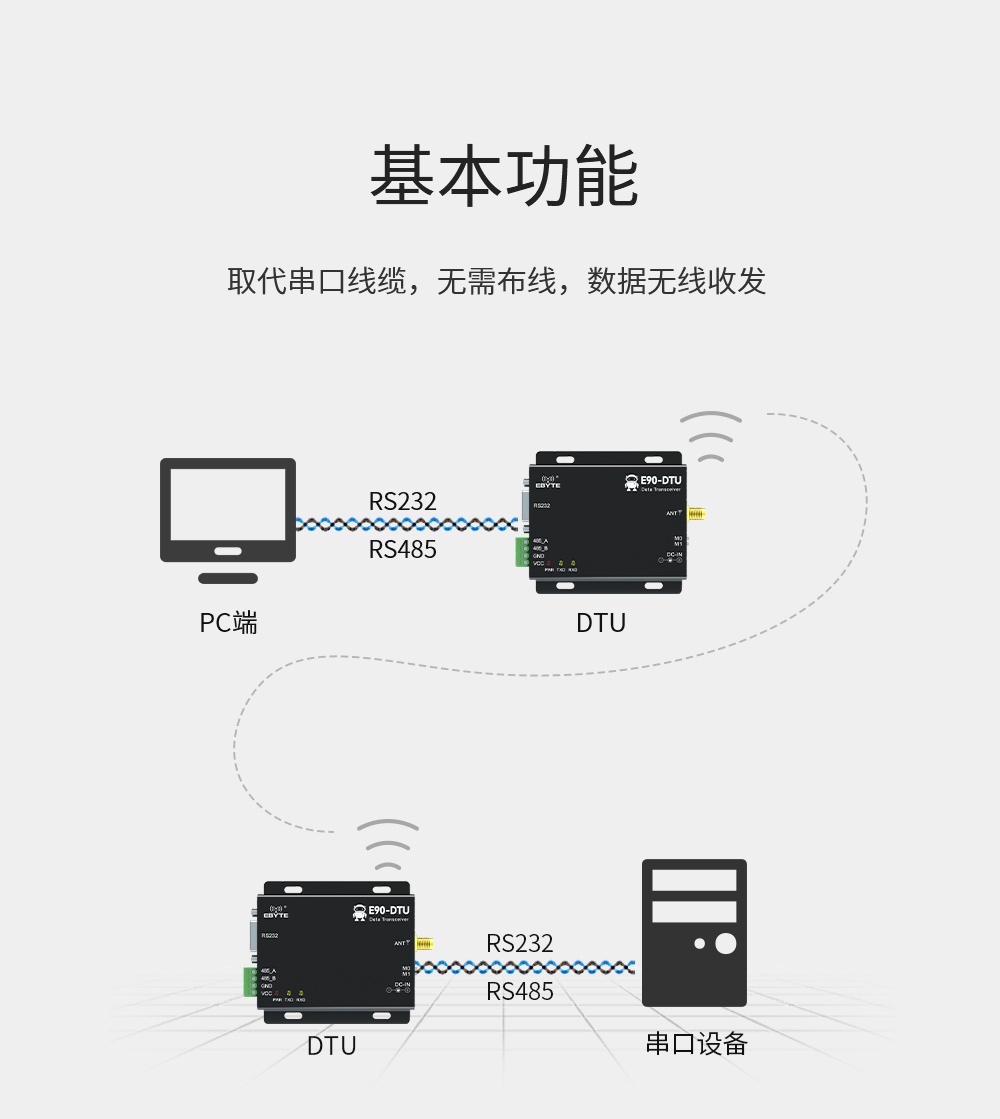

接口類型：RS232/RS485
產品重量：150g

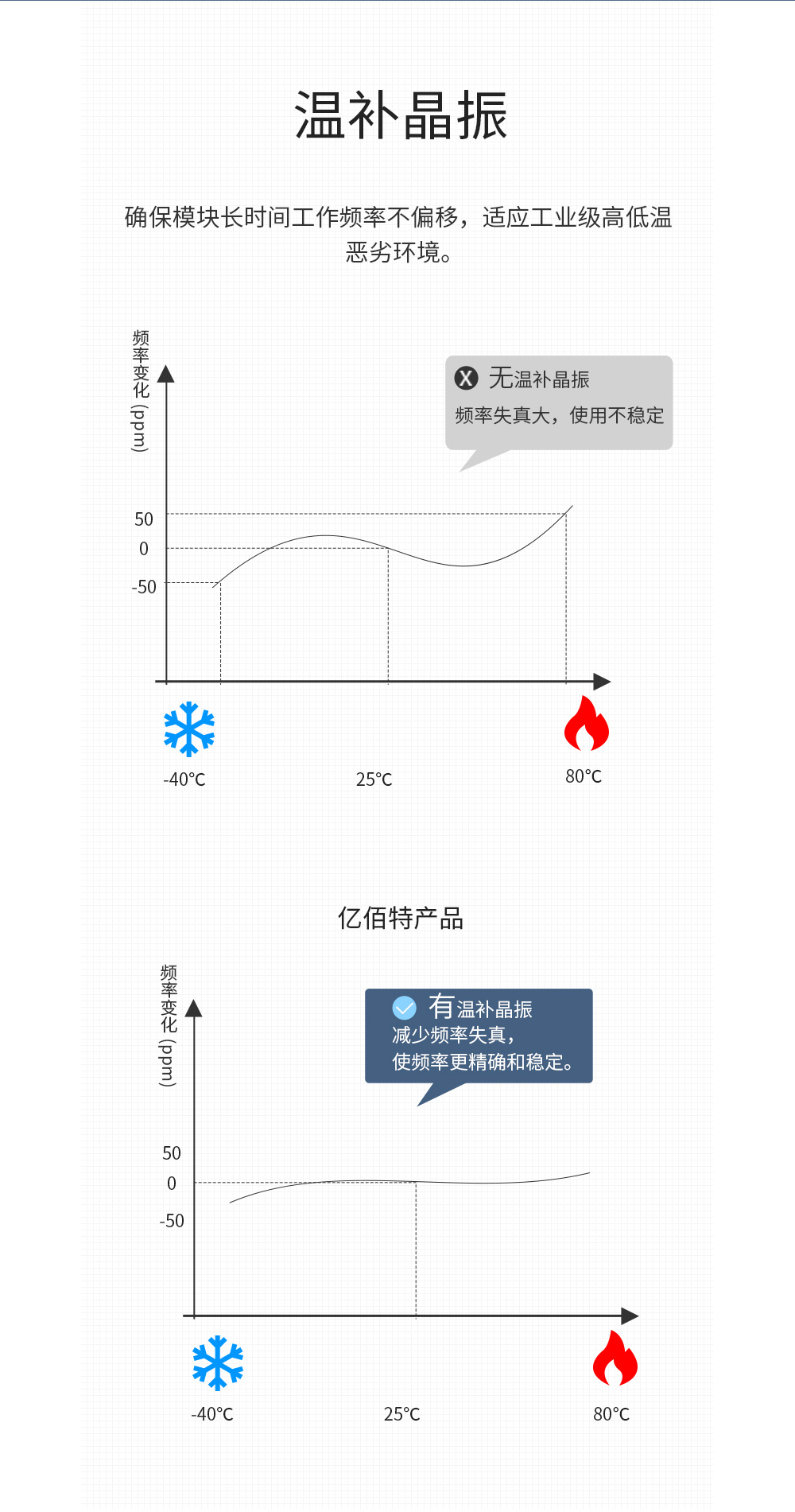

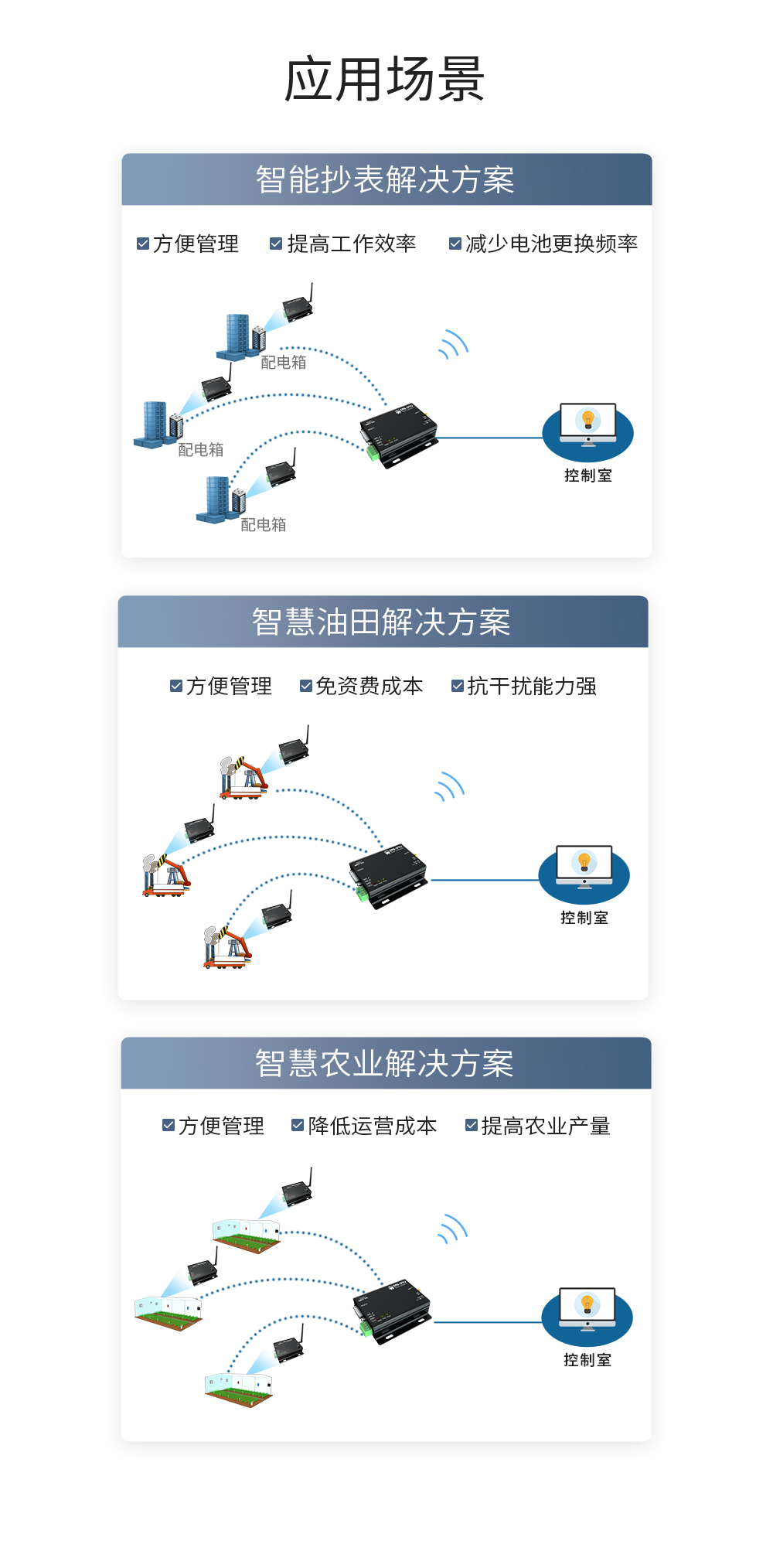

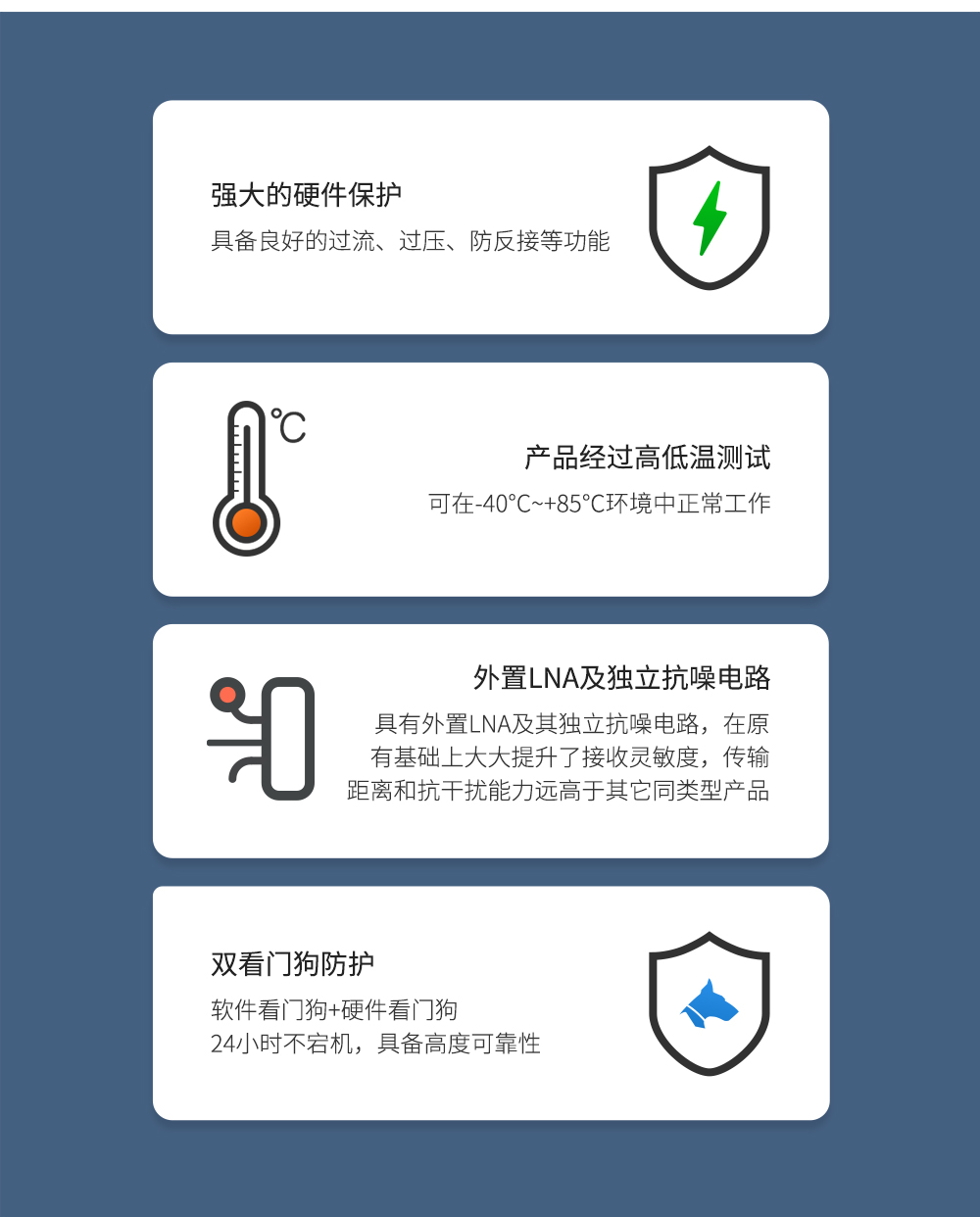

產品簡介：E90-DTU(433L33)-V8是采用軍工級LoRa調制技術的數傳電臺，由于其先進的調制方式大大提升了通信距離與通信穩定性。在原有基礎上內置了功率放大器（PA）與低噪聲放大器（LNA），使得最大發射功率達到 2W 的同時接收靈敏度也得到了一定程度的提升，在整體的通信穩定性上較沒有功率放大器與低噪聲放大器的產品大幅度提升。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 410~441 MHz | 出廠默認 433MHz |
| 發射功率 | 33 dBm | 約 1W |
| 空中速率 | 0.3k~19.2kbps | 出廠默認 2.4kbps |
| 參考距離 | 16 km | - |
| 硬件參數 | 參數值 | 備注 |

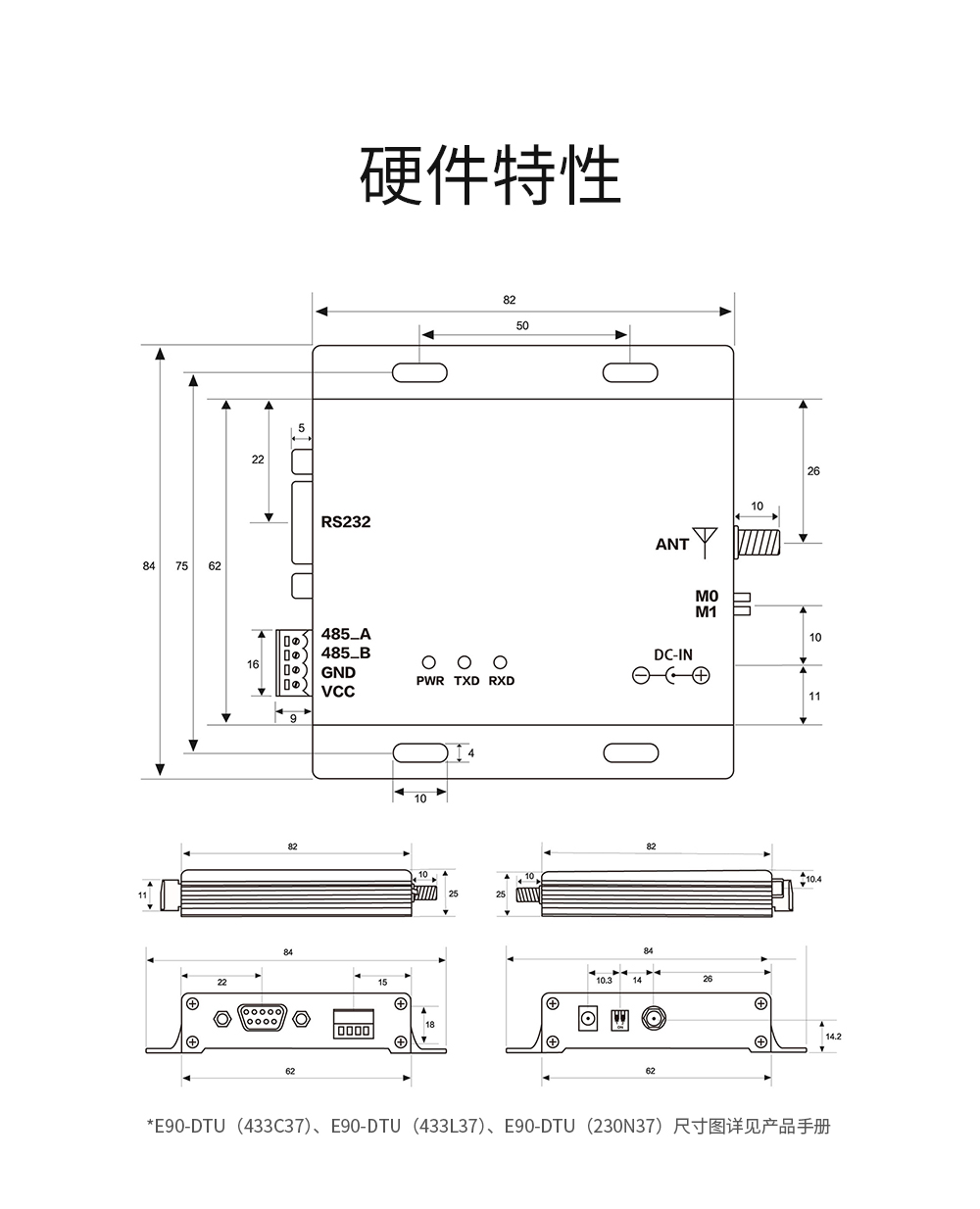

| 尺寸大小 | 82 * 62 * 25mm | 不含SMA |
| 天線形式 | SMA-K | - |
| 通信接口 | RS232/RS485 | 標準DB9孔式/3.81接線端子 |
| 波特率 | 出廠默認9600 | 波特率范圍1200~115200 |
| 緩存容量 | 512字節 | 自動分包197字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 8 | 12 | 28 | V | - |
| 發射電流 | - | 135 | - | mA | 28V Vmax |
| 發射電流 | - | 306 | - | mA | 12V Vmax |
| 發射電流 | - | 479 | - | mA | 8V Vmax |
| 守候電流 | 19 | 21 | 23 | mA | - |
| 工作溫度 | -40 | 20 | +85 | ℃ | - |
| 工作濕度 | 10 | 60 | 90 | % | - |
| 儲存溫度 | -40 | 20 | +125 | ℃ | - |

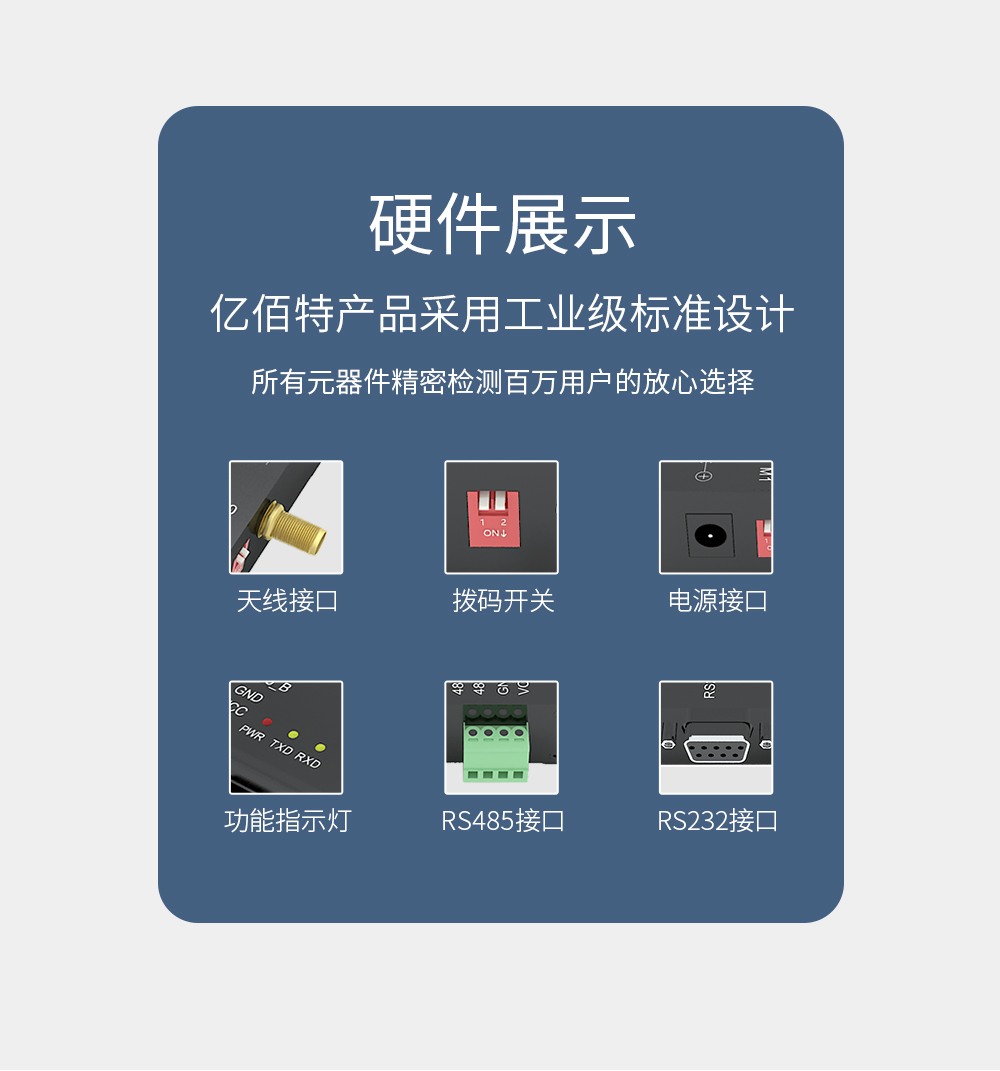

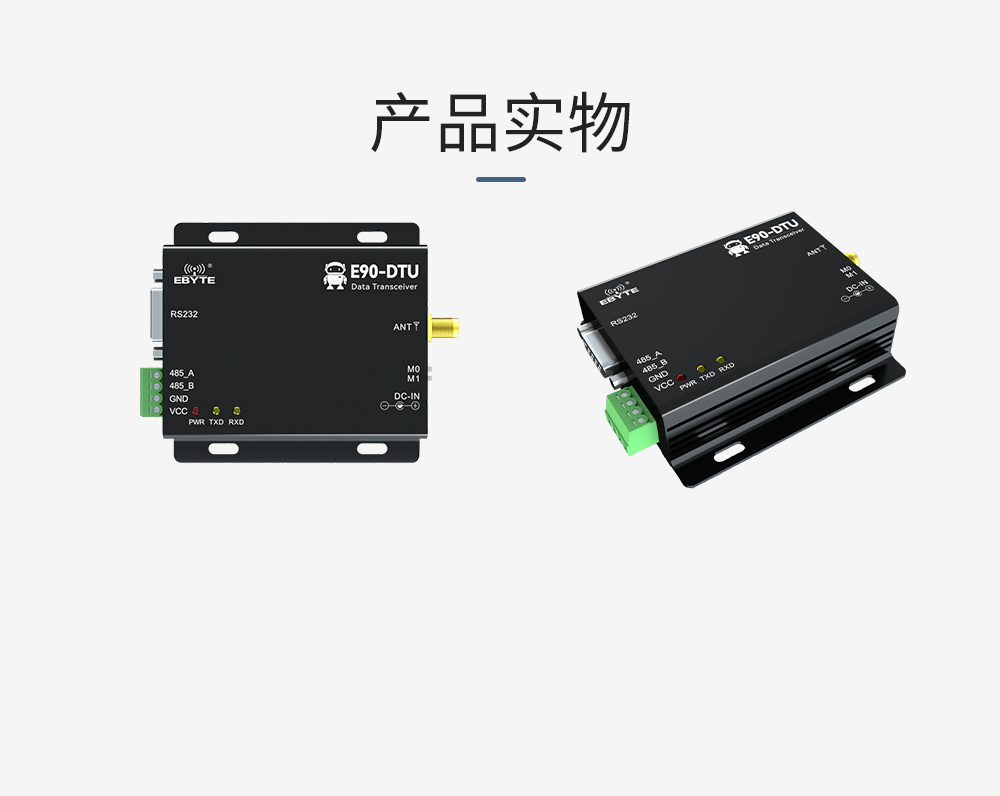

| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9母型插座 | RS-232接口 | 標準RS-232接口 |
| 2 | 3.81接線端子 | RS-485、電源接口 | 標準RS-485接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC電源接口 | 電源接口 | 直插式圓孔，外徑5.5mm，內徑2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 產品說明書 |
【用戶手冊】E90-DTU(433L33)-V8  |
| 【應用文檔】天線使用注意事項 |
| 開發測試 |
| 【配置工具】E90-DTU(433L33)-V8 |
| 【XCOM】 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E90-DTU系列數傳電臺CE認證  |

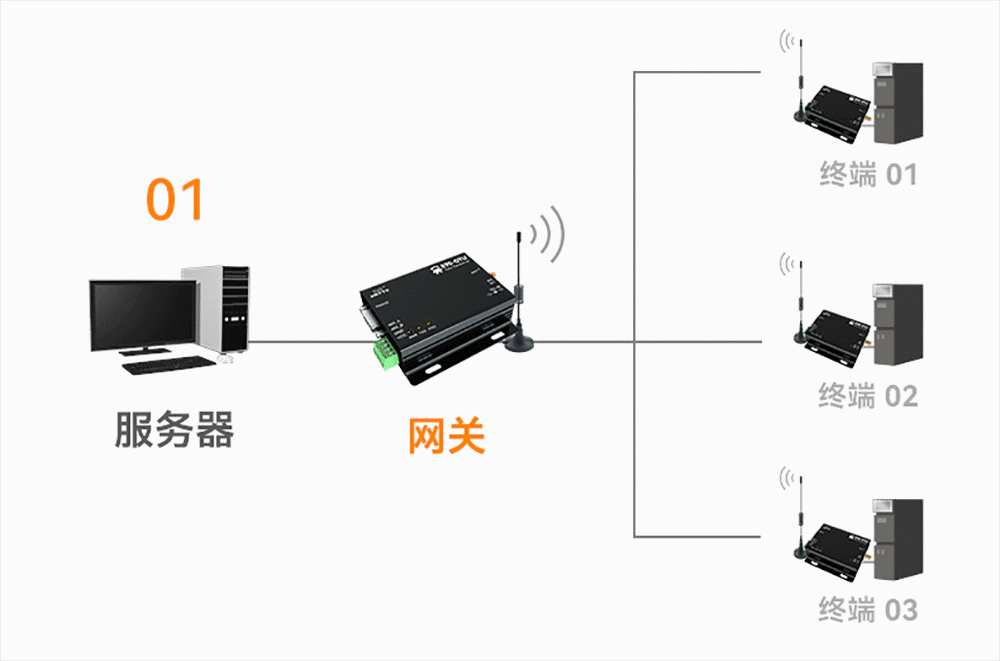

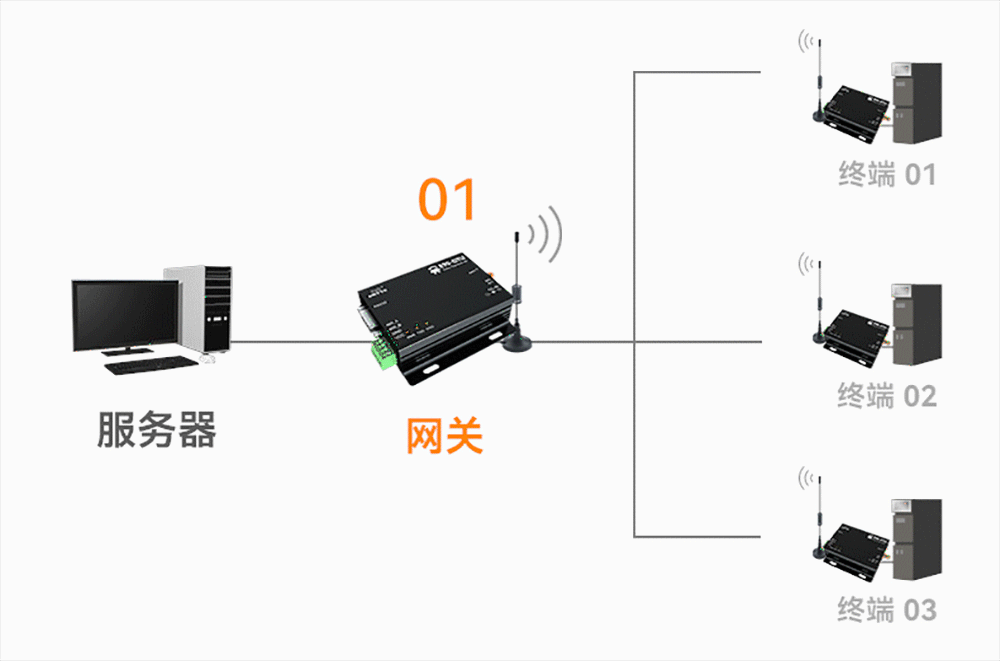

| 【FCC認證】E90-DTU系列數傳電臺FCC認證.pdf |
| 【SRRC認證】E90-DTU系列數傳電臺-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：電臺不帶AUX引腳，如何判斷數據已經發送完了？ |
| 答：無法判斷，除了看TX燈。 |
| ★ 問：可否通過現有的軟件設置發射啟動時間，測的從串口給數據到空口出來延時大概是在100ms左右，有時更高。 |
| 答：現有軟件不能設置，延時跟空速，數據量等有關。 |
| ★ 問：請問網絡ID和擴頻因子都能設置嗎？ |
| 答：擴頻因子根據選擇的空速自動設置；地址可設置，擴頻因子不能設。 |
| ★ 問：電腦端連的232接口，設備端連的485接口，數據無法通信。 |
| 答：先使用電腦直接通訊測試模塊是否通訊正常，請先檢測設置參數是否正確。 |
| ★ 問：電臺在正常工作情況下，一直發送數據，有沒有時間限制或者要求? |
| 答：512字節的緩沖區,不能超過緩沖區,2天的老化測試時間。 |
| ★ 問：E90-DTU請幫忙看看： How E90 works是怎么回事? |
| 答：E90使用方法和其他電臺使用方法一致，只是分包長度變長了而已；不支持mesh組網，要組網只能以輪詢點對點方式。 |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |

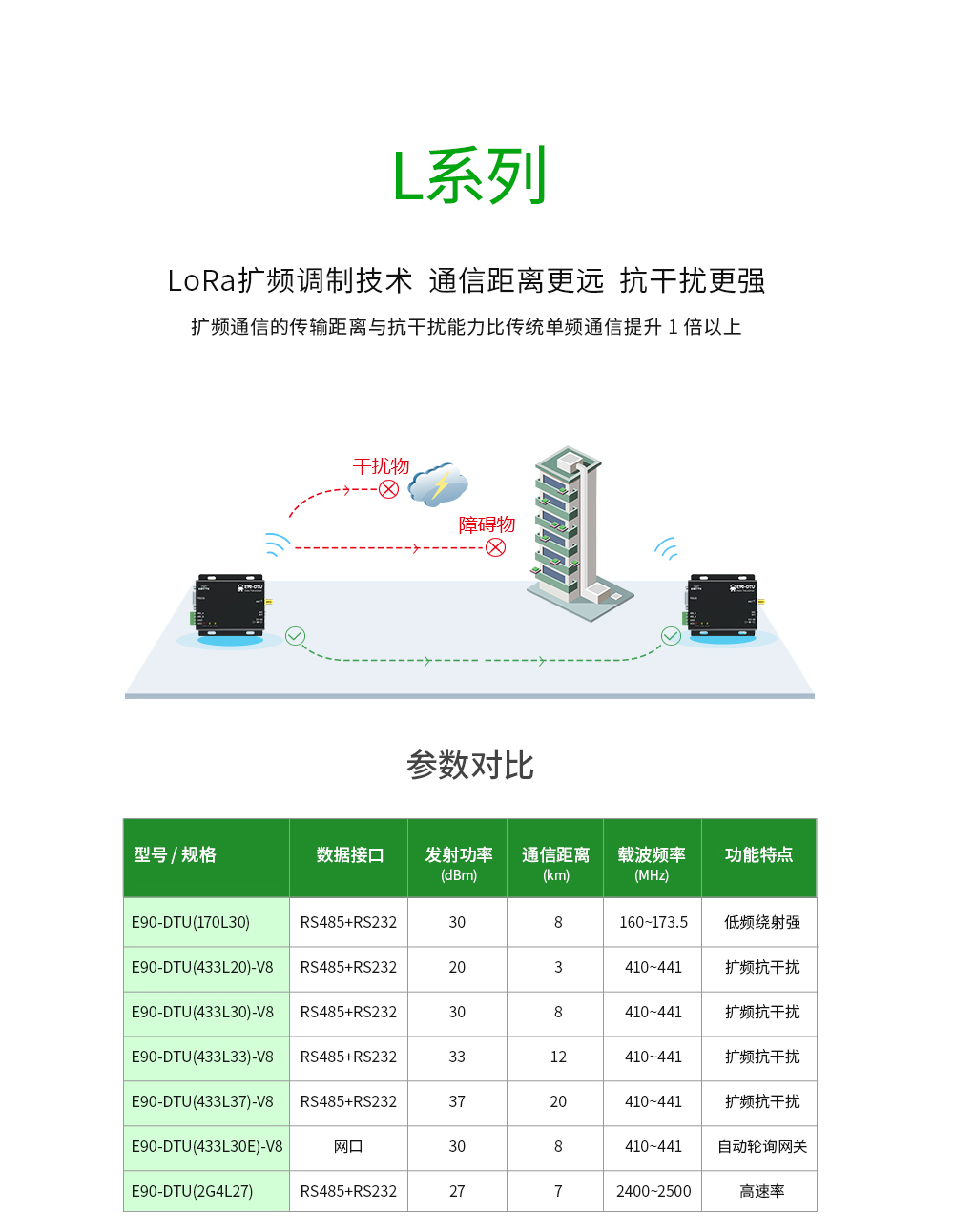

| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率 bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E90-DTU(900L30)-V8 | RS232 RS485 | - | 868M | 30 | 8 | 2.4 | 導軌 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(900L20)-V8 | RS232 RS485 | - | 868M | 20 | 5 | 2.4 | 導軌 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(xxxSLxx)E | 以太網 | - | 230M/400M/900M | 20/30 | 5/10 | 2.4~62.5k | 導軌 | 84*82*25 | 采用最新LoRa技術，性能更強大 | ||
| E90-DTU(433L30)E-V8 | 以太網 | - | 433M | 30 | 8 | 2.4~19.2k | 導軌 | 84*82*25 | 采用最新LoRa技術，性能更強大 | ||
| E90-DTU(400SL47) | RS232 RS485 | - | 433M | 47 | 70 | 2.4k | - | 160*137*44 | LoRa擴頻、遠程通訊 | ||
| E90-DTU(900SL42) | RS232 RS485 | - | 868M | 42 | 30 | 2.4k | - | 124*109*35.2 | LoRa擴頻，大功率遠距離通訊 | ||
| E90-DTU(230SL42) | RS232 RS485 | - | 230M | 42 | 30 | 2.4k | 壓線 | 124*109*35.2 | LoRa擴頻、抗干擾、遠距離通信 | ||
| E90-DTU(900SL33) | RS232 RS485 | - | 868M 915M | 33 | 16 | 2.4k | - | 82*62*25 | LoRa擴頻抗干擾、數據加密 | ||
| E90-DTU(400SL42) | RS232 RS485 | - | 433M | 42 | 30 | 2.4k | - | 124*109.1*35.2 | LoRa擴頻，大功率高品質 | ||
| E90-DTU(400SL30-4G)-V2.0 | USB | SX1262 | 433M 470M | 30 | 10 | 2.4k~62.5k | - | 127*75*37 | LoRa擴頻,4G全網通,邊緣計算 | ||
| E90-DTU(400SL30L) | RS485/TTL | - | 433M | 30 | 10 | 2.4~62.5k | - | 84*82*25 | lora擴頻、低功耗 | ||
| E90-DTU(433L33)-V8 | RS232 RS485 | SX1278 | 433M | 33 | 12 | 2.4~19.2k | 標準DB9孔式 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(400SL33) | RS232 RS485 | SX1268 | 433M | 33 | 16 | 2.4~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(433L37)-V8 | RS232 RS485 | SX1278 | 433M | 37 | 20 | 2.4~19.2k | 壓線/DB9 | 124*105*25 | LoRa 擴頻，遠距離抗干擾 | ||
| E90-DTU(433L30E)-V8 | 以太網 | - | 433M | 30 | 8 | 0.3~19.2k | RJ45 | 84*82*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(433L30)-V8 | RS232 RS485 | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(433L20)-V8 | RS232 RS485 | SX1278 | 433M | 20 | 3 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(433C30E)-V2.0 | RS232 RS485 | - | 433M | 30 | - | - | RJ45 | 84*82*25 | 高速連續傳輸，不限包長，支持ModBus協議 | ||
| E90-DTU(xxxSLxx-ETH)-V2.0 | 以太網 | - | 230M/433M/868M | 20/30 | 5-10 | 2.4k | RJ45 | 84*82*25 | 軍工級LoRa調制技術；超遠距離通信 | ||
| E90-DTU(170L30) | RS232 RS485 | SX1278 | 170M | 30 | 8 | 0.3~9.6k | 壓線/DB9 | 82*62*25 | LoRa擴頻，超強穿透繞射 | ||
| E90-DTU(230N33) | RS232 RS485 | AX5243 | 230M | 33 | 8 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | 低頻窄帶，適用復雜環境 | ||
| E90-DTU(2G4HD12) | RS232 RS485 | - | 2.4G | 12 | 0.8 | 1200～3M | 壓線/DB9 | 82*62*25 | 點對點跳頻,雙向連傳 | ||
| E90-DTU(2G4L27) | RS232/RS485 | SX1278 | 2.4G | 27 | 7 | - | 標準DB9孔式/3.81接線端子 | 82*62*25 | LoRa抗干擾，支持LBT | ||
| E90-DTU(433C33) | RS232 RS485 | - | 433M | 33 | 5 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 高速連續傳輸，不限包長 | ||
| E90-DTU(433C17) | RS232 RS485 | - | 433M | 17 | 1 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 高速連續傳輸，不限包長 | ||
| E90-DTU(400SL44) | RS232 RS485 | SX1268 | 433M | 44 | 40 | 2.4~62.5k | 壓線/DB9 | 160*137*44 | LoRa擴頻，抗干擾 | ||
| E90-DTU(400SL22P) | RS232/RS485 | SX1268 | 433M | 22 | 5 | 2.4~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，抗干擾 | ||
| E90-DTU(400SL30P） | RS232/RS485 | SX1268 | 433M | 30 | 10 | 2.4~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，抗干擾 | ||
| E90-DTU(900SL22-GPRS) | 射頻轉GPRS | SX1262 | 868M 915M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(400SL22-GPRS) | 射頻轉GPRS | SX1268 | 433M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(400SL22-4G) | 射頻轉4G | SX1268 | 433M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL22-GPRS) | 射頻轉GPRS | SX1262 | 230M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL22-4G) | 射頻轉4G | SX1262 | 230M | 22 | 5 | 0.3~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(900SL22-4G) | 射頻轉4G | 4G | - | - | 支持 | 支持 | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL22-ETH) | 以太網 | SX1262 | 230M | 22 | 5 | 0.3k~15.6k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(230SL30-ETH) | 以太網 | SX1262 | 230M | 30 | 10 | 0.3k~15.6k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(900SL22-ETH) | 以太網 | SX1262 | 868M 915M | 22 | 5 | 0.3k~62.5k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(400SL22-ETH) | 以太網 | SX1268 | 433M | 22 | 5 | 0.3k~62.5k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(900SL30-ETH) | 以太網 | SX1262 | 868M 915M | 30 | 10 | 0.3k~62.5k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(400SL30-ETH) | 以太網 | SX1268 | 433M | 30 | 10 | 0.3k~62.5k | RJ45 | 82*84*25 | LoRa擴頻，以太網 | ||
| E90-DTU(900SL30-GPRS) | 射頻轉GPRS | SX1262 | 868M 915M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(900SL30-4G) | 射頻轉4G | SX1262 | 868M 915M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(400SL30-GPRS) | - | SX1268 | 433M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(400SL30-4G) | - | SX1268 | 433M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL30-GPRS) | - | SX1262 | 230M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL30-4G) | - | 4G | - | - | 支持 | 支持 | 壓線/DB9 | 108*75*37 | LoRa擴頻，全網通 | ||
| E90-DTU(230SL37) | RS232 RS485 | SX1268 | 230M | 37 | 20 | 2.4~15.6k | 壓線/DB9 | 124*105*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(400SL37) | RS232 RS485 | SX1268 | 433M | 37 | 20 | 2.4~62.5k | 壓線/DB9 | 124*105*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(900SL30) | RS232 RS485 | SX1262 | 868M | 30 | 10 | 0.3k~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，自動中繼 | ||
| E90-DTU(900SL22) | RS232 RS485 | SX1262 | 868M | 22 | 5 | 0.3k~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，自動中繼 | ||
| E90-DTU(400SL30) | RS232 RS485 | SX1268 | 433M | 30 | 10 | 2.4~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(400SL22) | RS232 RS485 | SX1268 | 433M | 22 | 5 | 2.4~62.5k | 壓線/DB9 | 82*62*25 | LoRa擴頻，自動中繼 | ||
| E90-DTU(230SL30) | RS232 RS485 | SX1268 | 230M | 30 | 10 | 0.3k~15.6k | 壓線/DB9 | 82*62*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(230SL22) | RS232 RS485 | SX1268 | 230M | 22 | 5 | 0.3k~15.6k | 壓線/DB9 | 82*62*25 | LoRa擴頻，抗干擾 | ||
| E90-DTU(433C30E) | 以太網 | - | 433M | 30 | 3 | 自適應波特率 | RJ45 | 66*66*21 | 高速連續傳輸，不限包長，支持ModBus協議 | ||
| E90-DTU(433L30E) | 以太網 | SX1278 | 433M | 30 | 8 | 0.3k~19.2k | RJ45 | 66*66*21 | LoRa擴頻，遠距離抗干擾 | ||
| E90-DTU(433C37) | RS232 RS485 | - | 433M | 37 | 10 | 自適應波特率 | 壓線/DB9 | 124*105*25 | 高速連傳，不限包長，國家認證 | ||
| E90-DTU(433C30) | RS232 RS485 | - | 433M | 30 | 3 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 高速連續傳輸，不限包長，支持ModBus協議 | ||
| E90-DTU(230N27) | RS232 RS485 | AX5243 | 230M | 27 | 5 | 0.3k~19.2k | 壓線/DB9 | 82*62*25 | 低頻窄帶，適用復雜環境 | ||
| E90-DTU(230N37) | RS232 RS485 | AX5243 | 230M | 37 | 15 | 0.3k~19.2k | 壓線/DB9 | 124*105*25 | 低頻窄帶，適用于復雜環境 |
