接口類型：RS485
發射功率：20dBm
通信距離：3.5km

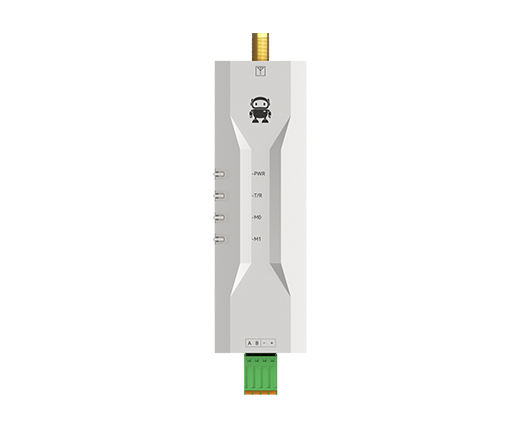

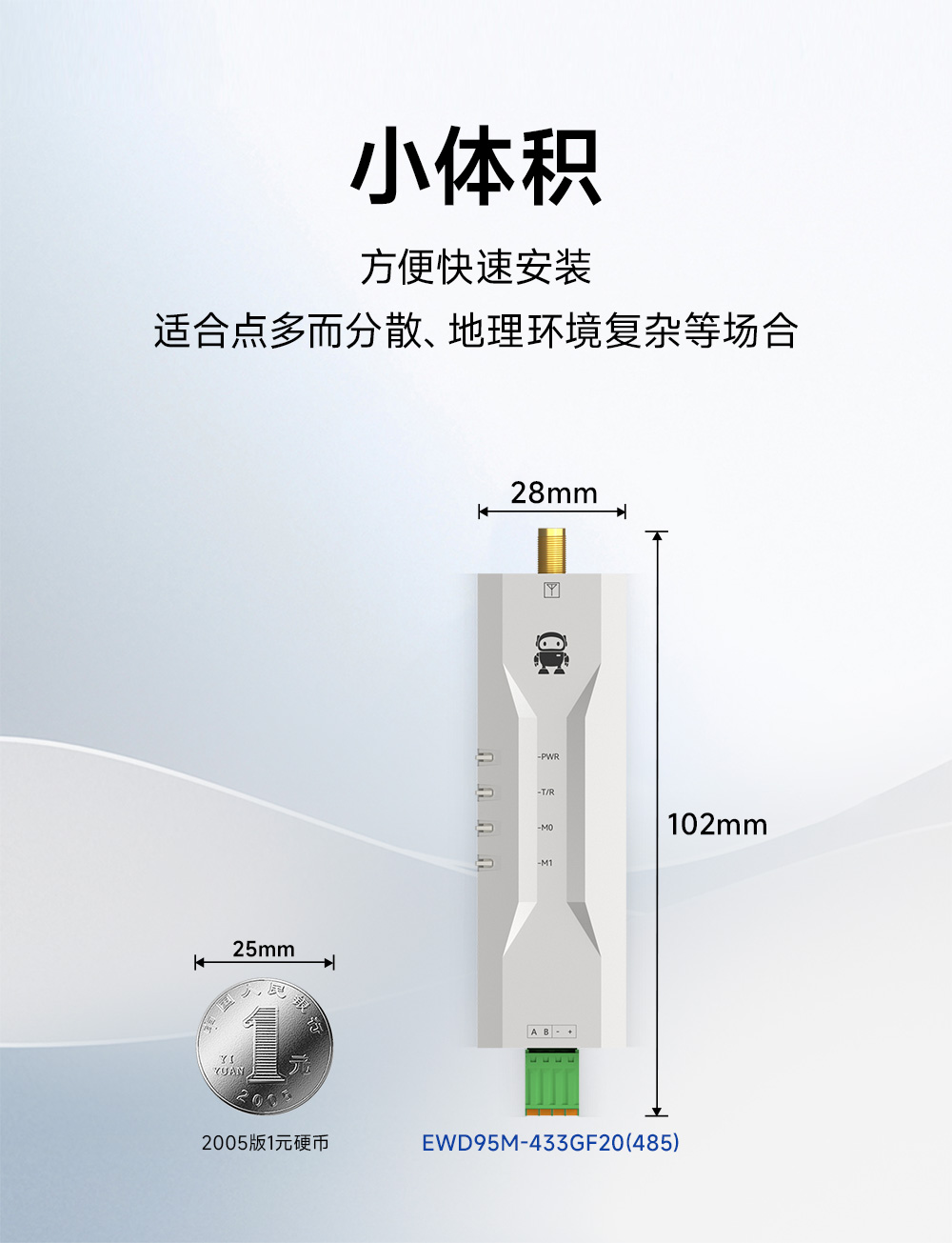

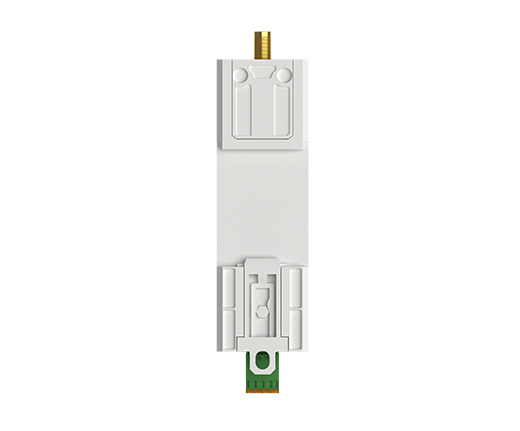

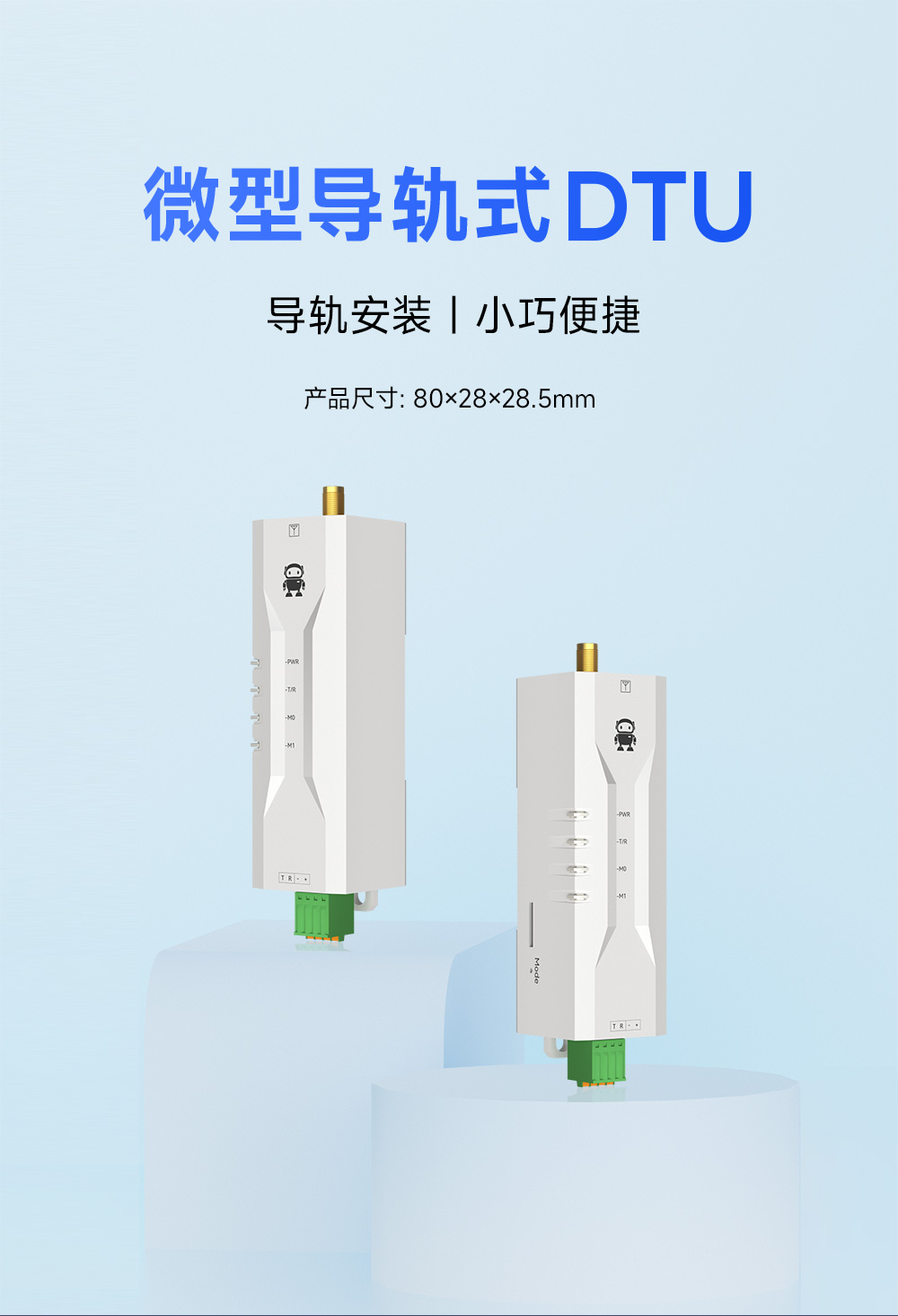

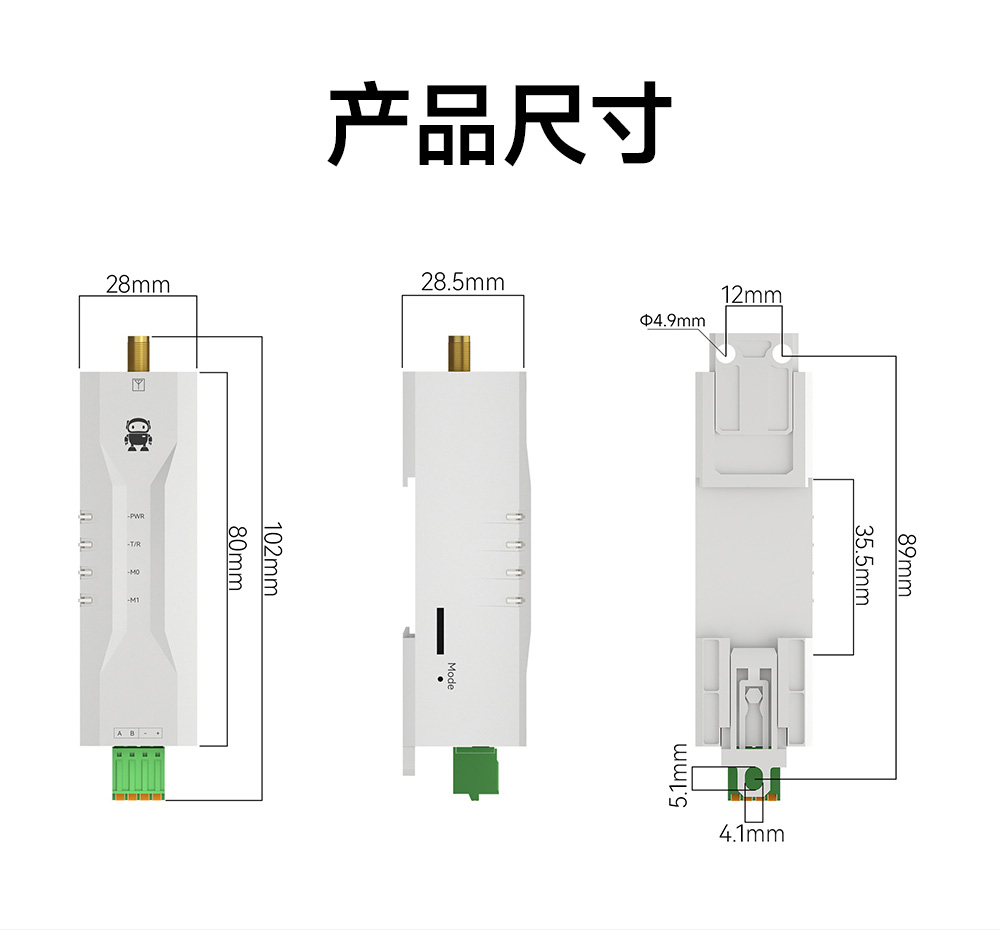

產品尺寸：80*28*27mm 產品重量：32g±1g

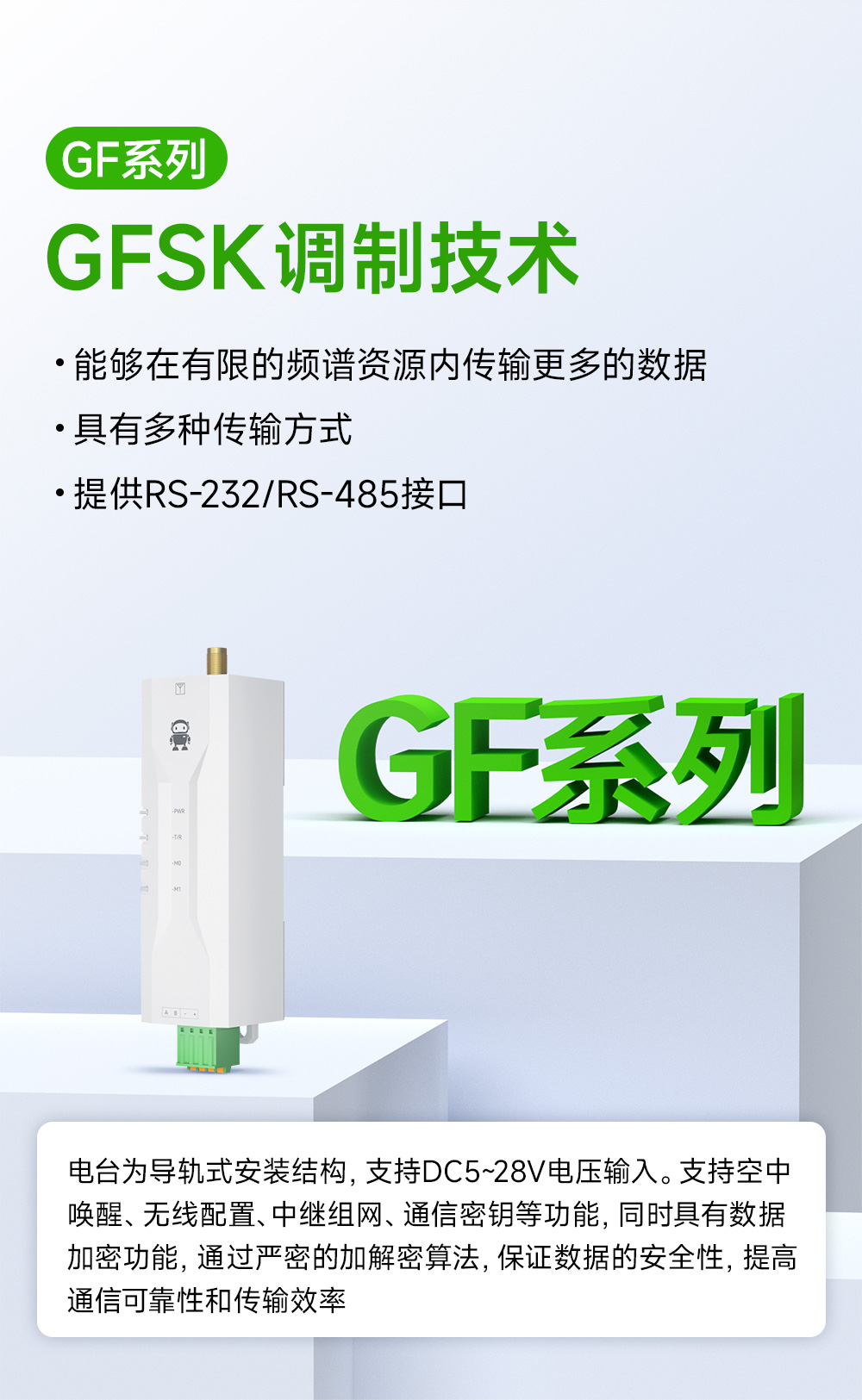

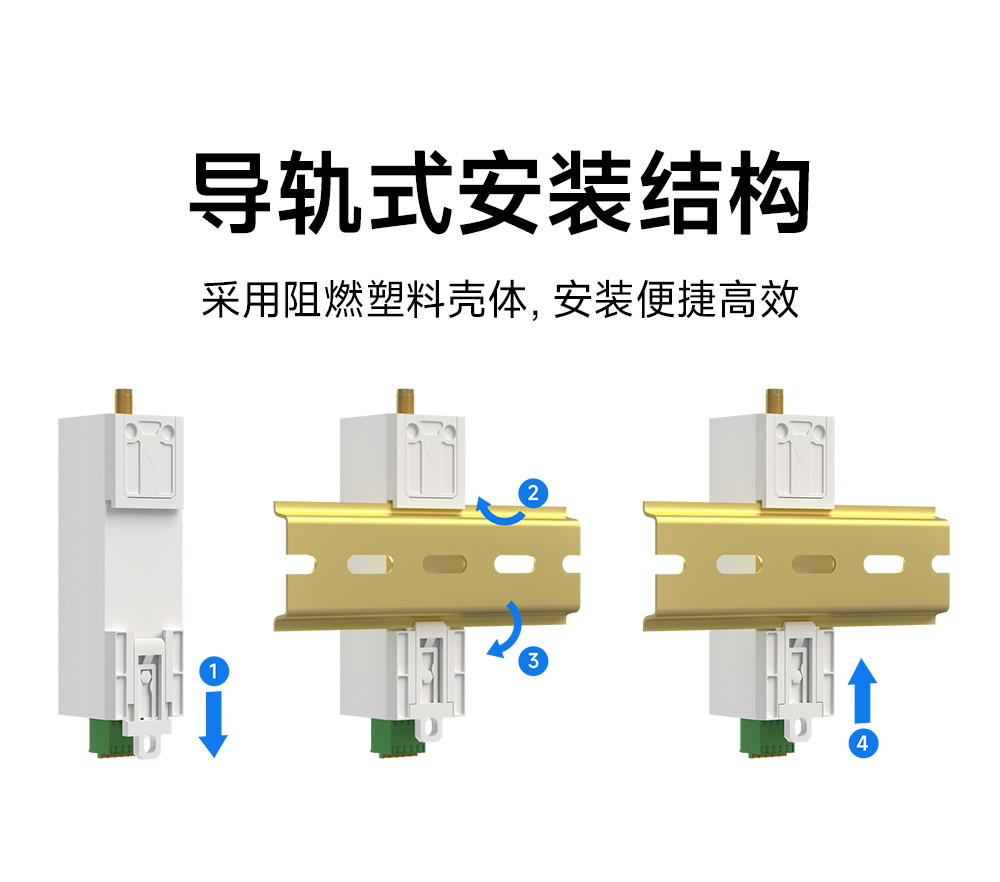

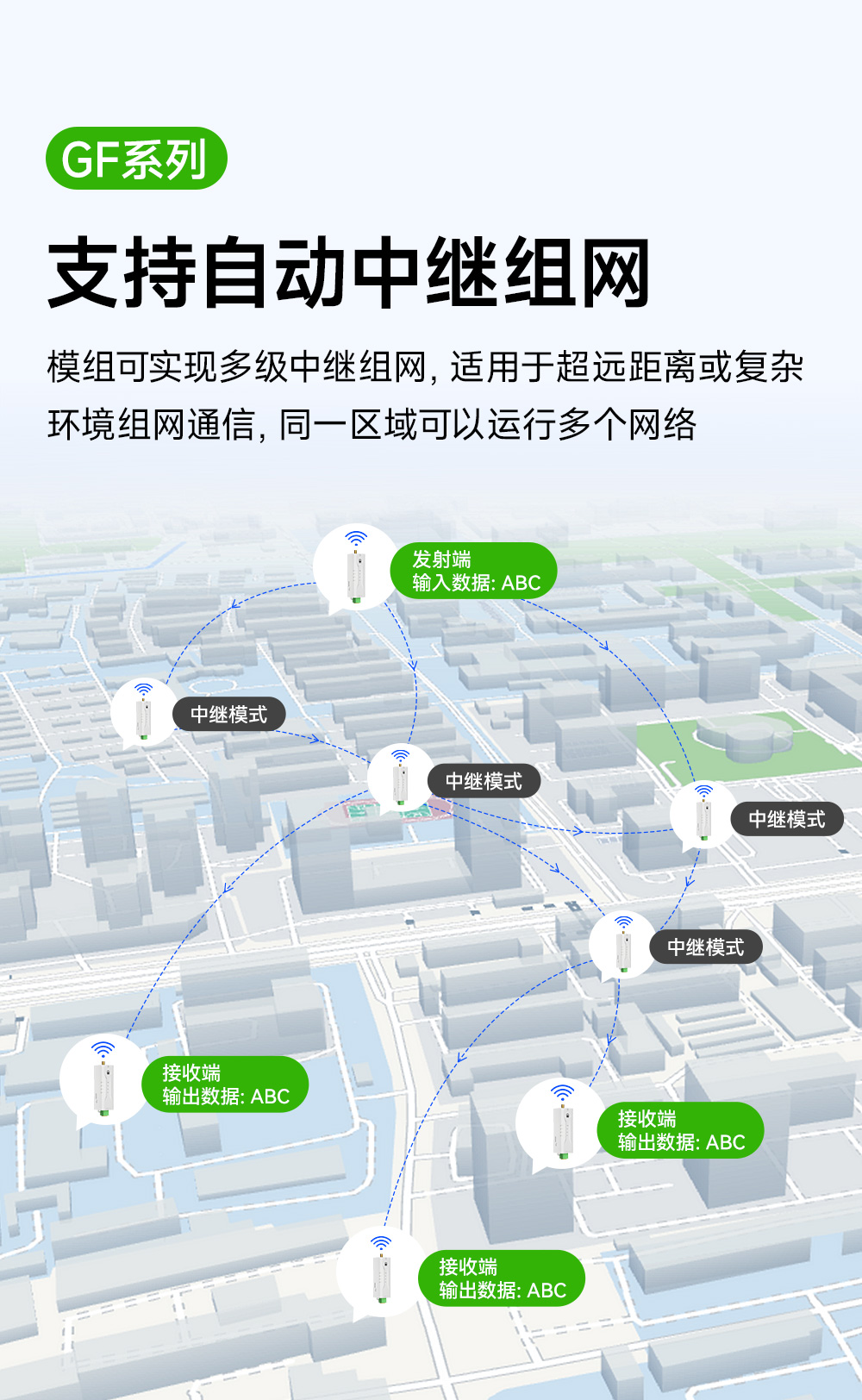

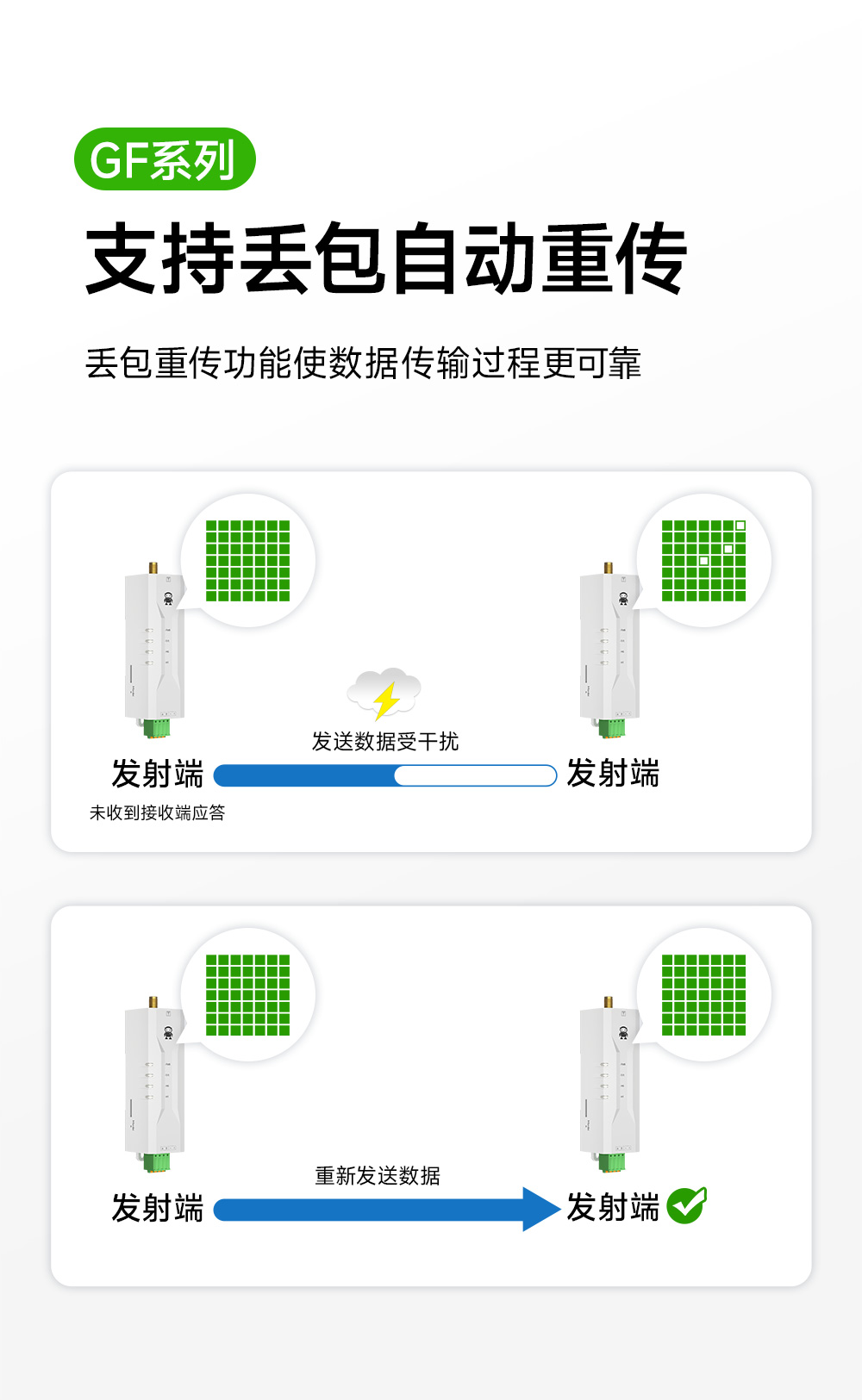

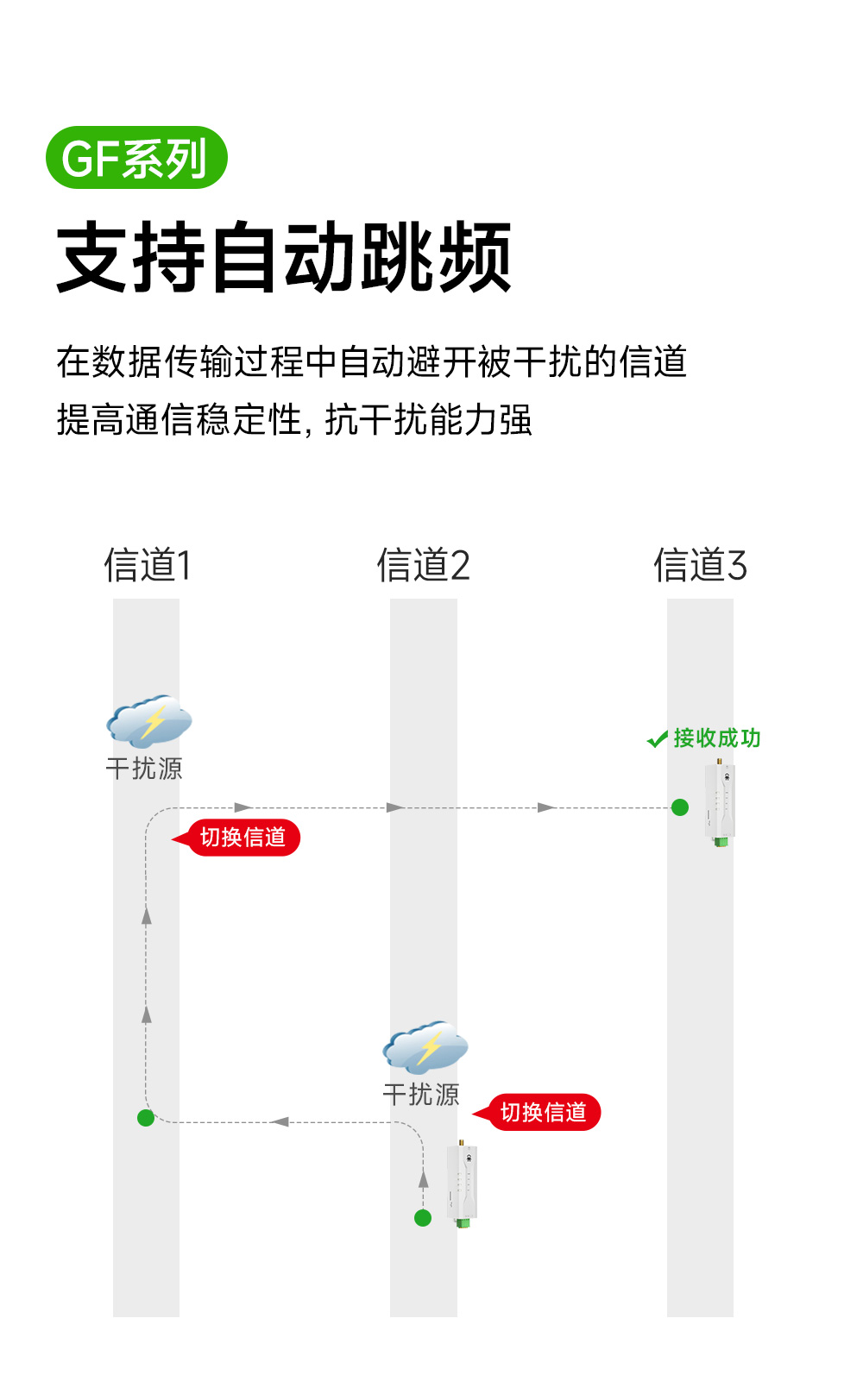

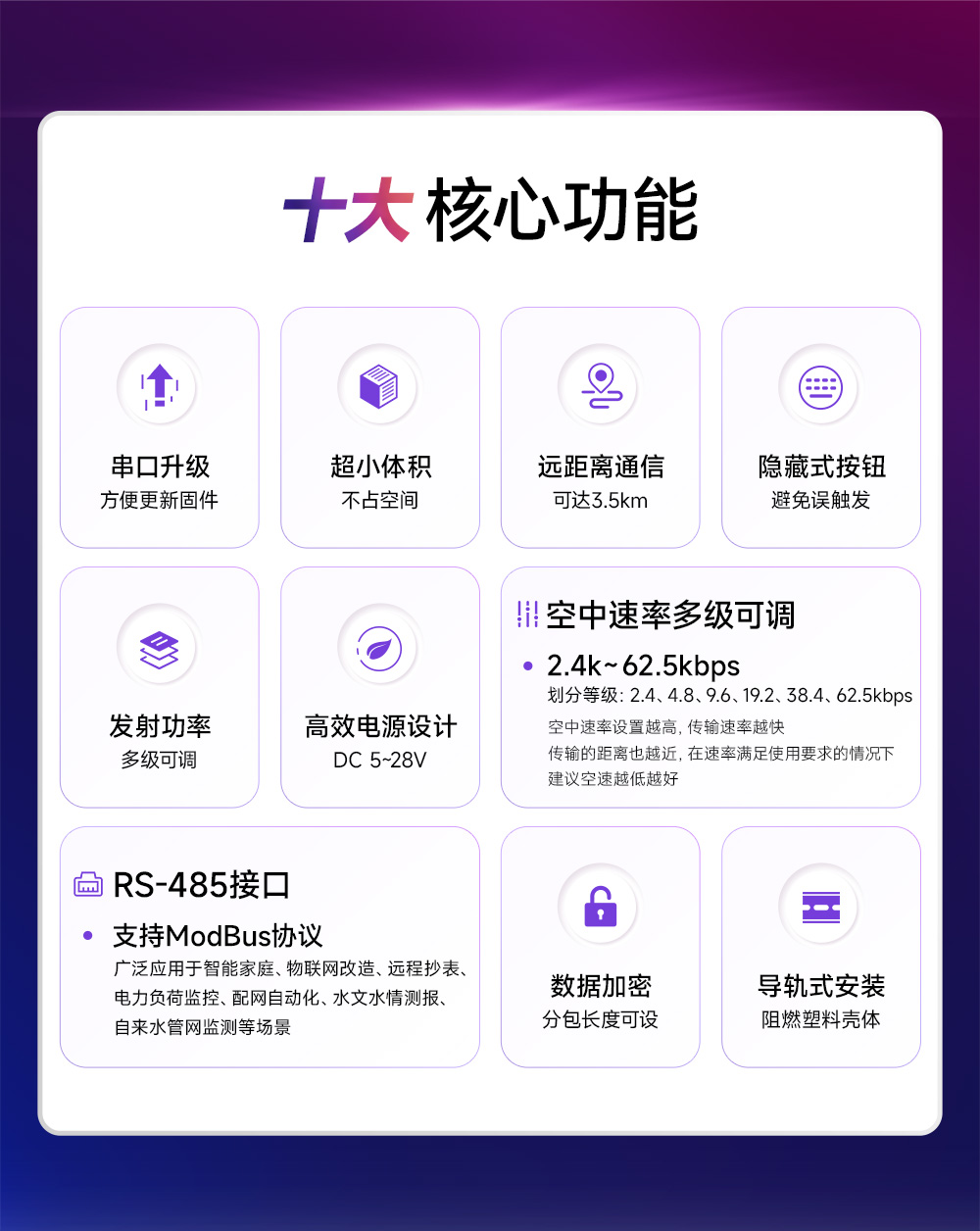

產品簡介：EWD95M-433GFxx(xxx)是采用GFSK調制技術的無線數傳電臺，具有多種傳輸方式，工作在(410MHz～450MHz）頻段（默認 433MHz），電臺提供透明RS485/RS232接口，采用塑料殼體，導軌式安裝結構，支持5～28V（DC）寬電壓電壓輸入。GFSK調制技術能夠在有限的頻譜資源內傳輸更多的數據。電臺支持空中喚醒、無線配置、中繼組網、通信密鑰等功能，同時具有數據加密功能，通過嚴密的加解密算法，保證數據的安全性，提高通信可靠性和傳輸效率。
| 序號 | 項目 | 規格 | 說明 |
| 1 | 產品尺寸 | 80*28*27 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 32 g | 重量公差 2g |
| 3 | 工作溫度 | -40℃～+85℃ | 工業級 |
| 4 | 電壓范圍 | 5～28V（DC） | 直流版本建議使用12V或24V |
| 5 | 通訊接口 | RS485/RS232 | RS485、RS232二選一，以產品實物標識為準 |
| 6 | 波特率 | 出廠默認9600 | 波特率范圍1200～115200 |
| 7 | 地址碼 | 出廠默認0 | 共計65536個地址碼可設置 |

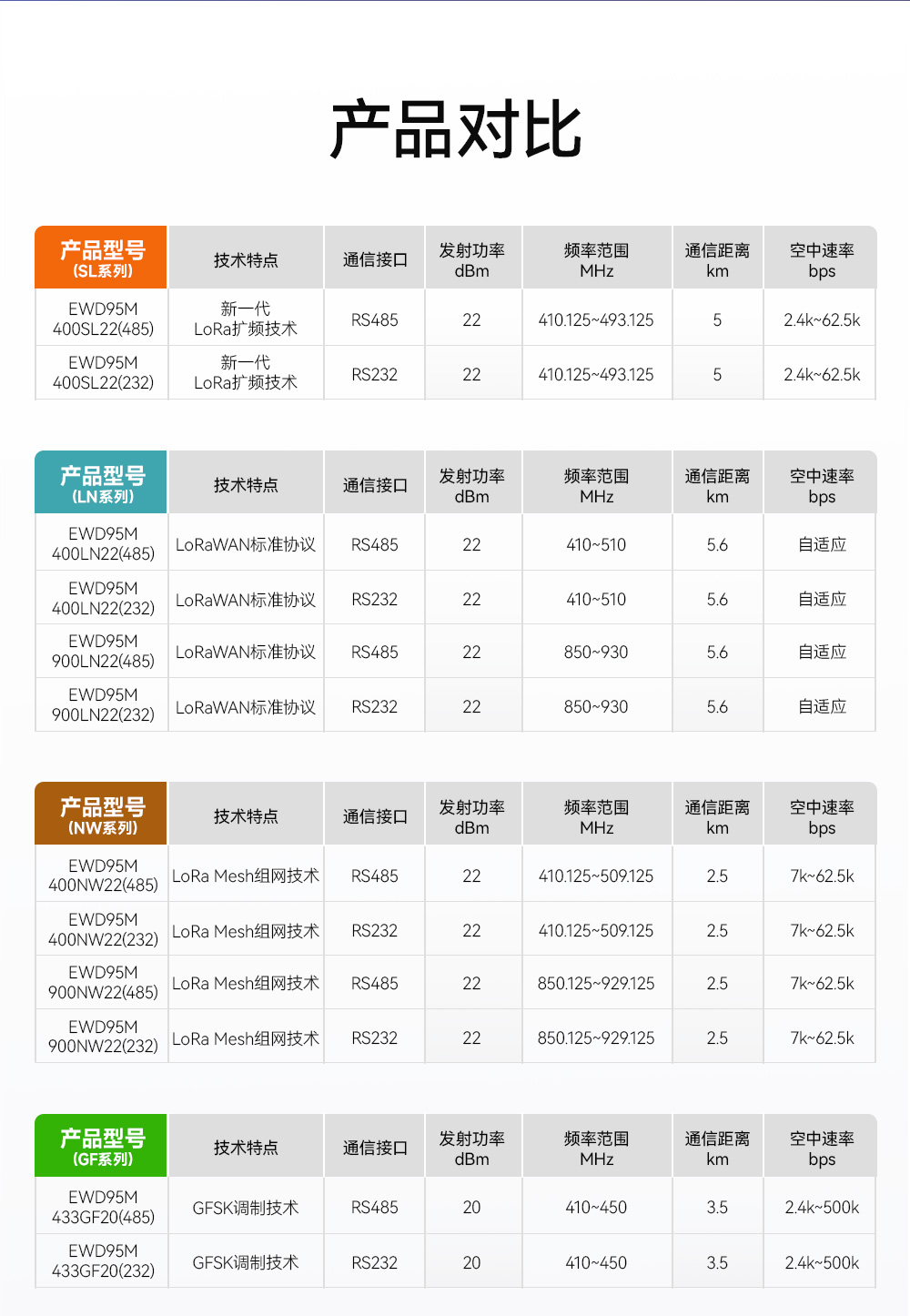

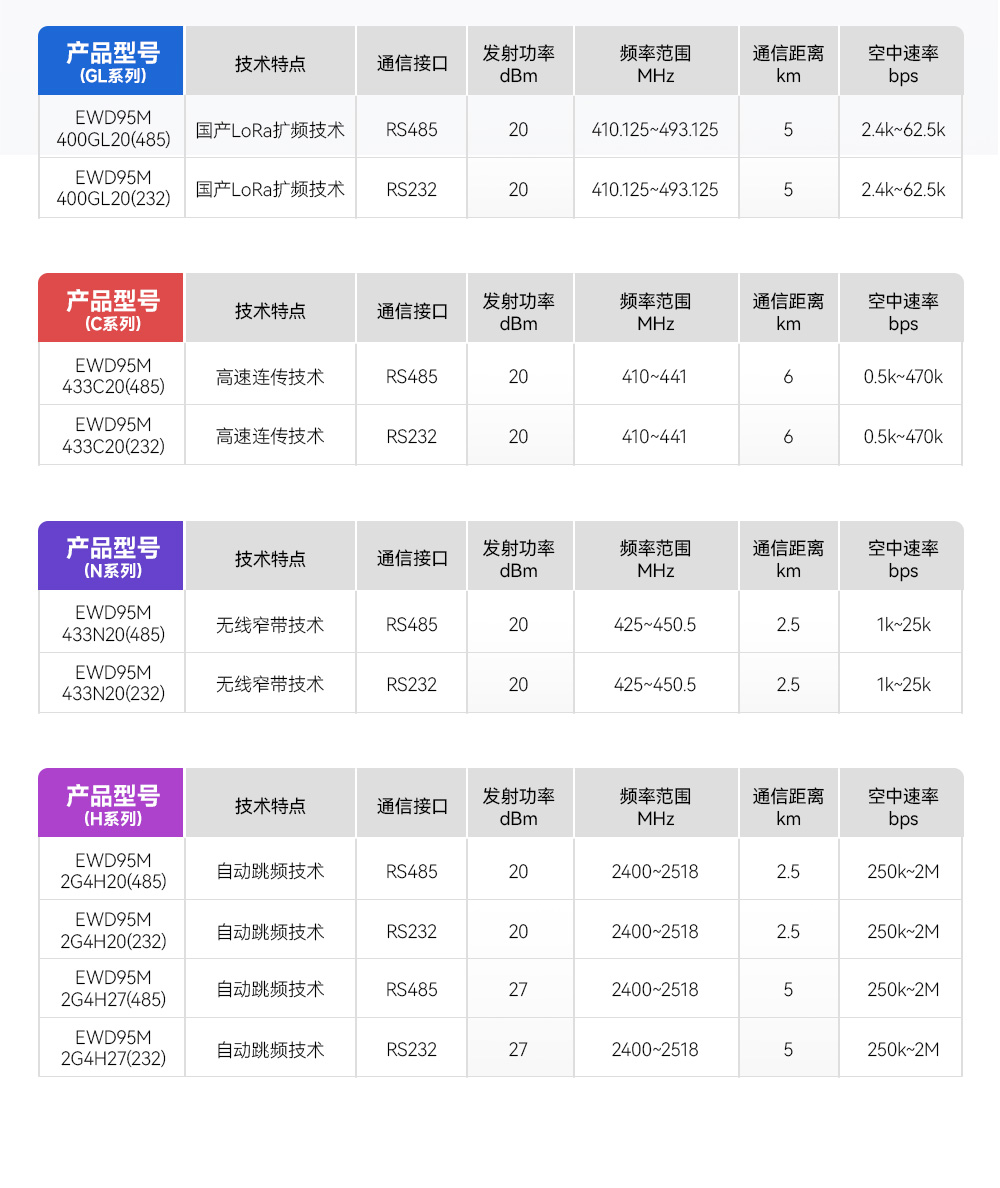

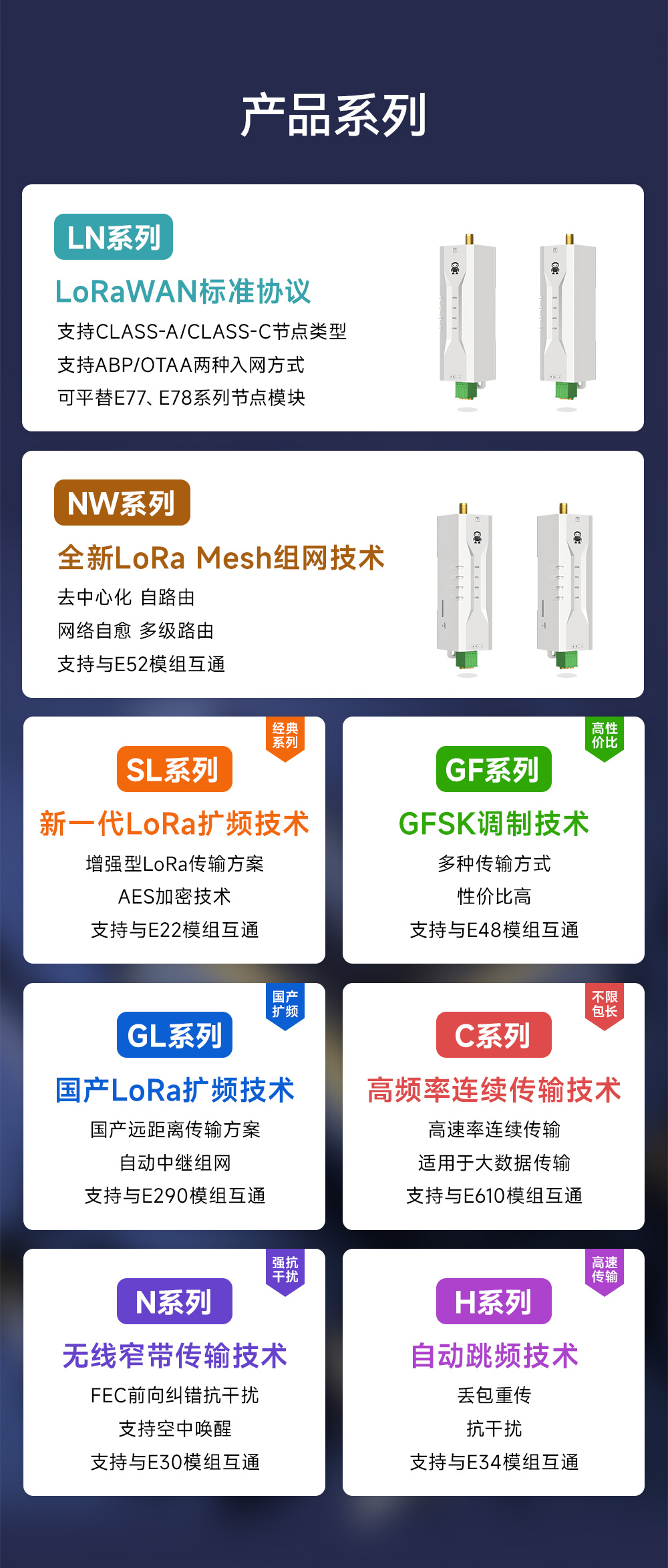

| 型號規格 | 工作頻率 | 發射功率 | 參考距離 | 空中速率 | 技術特性 |
| Hz | dBm | km | bps | ||
| EWD95M-400SL22(485) | 410.125～493.125M | 22 | 5 | 2.4k~62.5k | 新一代LoRa擴頻技術 |
| EWD95M-400SL22(232) | |||||
| EWD95M-433GF20(485) | 410～450M | 20 | 3.5 | 2.4～500k | GFSK調制技術 |
| EWD95M-433GF20(232) | |||||
| EWD95M-433N20(485) | 425～450.5M | 20 | 2.5 | 1~25k | 無線窄帶技術 |
| EWD95M-433N20(232) | |||||
| EWD95M-400GL20(485) | 410.125～493.125M | 20 | 5 | 2.4 ~ 62.5k | ChirpIoT擴頻技術 |
| EWD95M-400GL20(232) | |||||
| EWD95M-433C20(485) | 410～441M | 20 | 6 | 0.5 ~ 470k | 高速連傳技術 |
| EWD95M-433C20(232) | |||||
| EWD95M-2G4H20(485) | 2.4～2.518G | 20 | 2.5 | 250k～2M | 自動跳頻技術 |
| EWD95M-2G4H20(232) | |||||
| EWD95M-2G4H27(485) | 2.4～2.518G | 27 | 5 | 250k～2M | 自動跳頻技術 |
| EWD95M-2G4H27(232) | |||||
| EWD95M-400LN22(485) | 410～510M | 22 | 5.6 | / | LORAWAN協議 |
| EWD95M-400LN22(232) | |||||
| EWD95M-900LN22(485) | 850～930M | 22 | 5.6 | / | LORAWAN協議 |
| EWD95M-900LN22(232) |

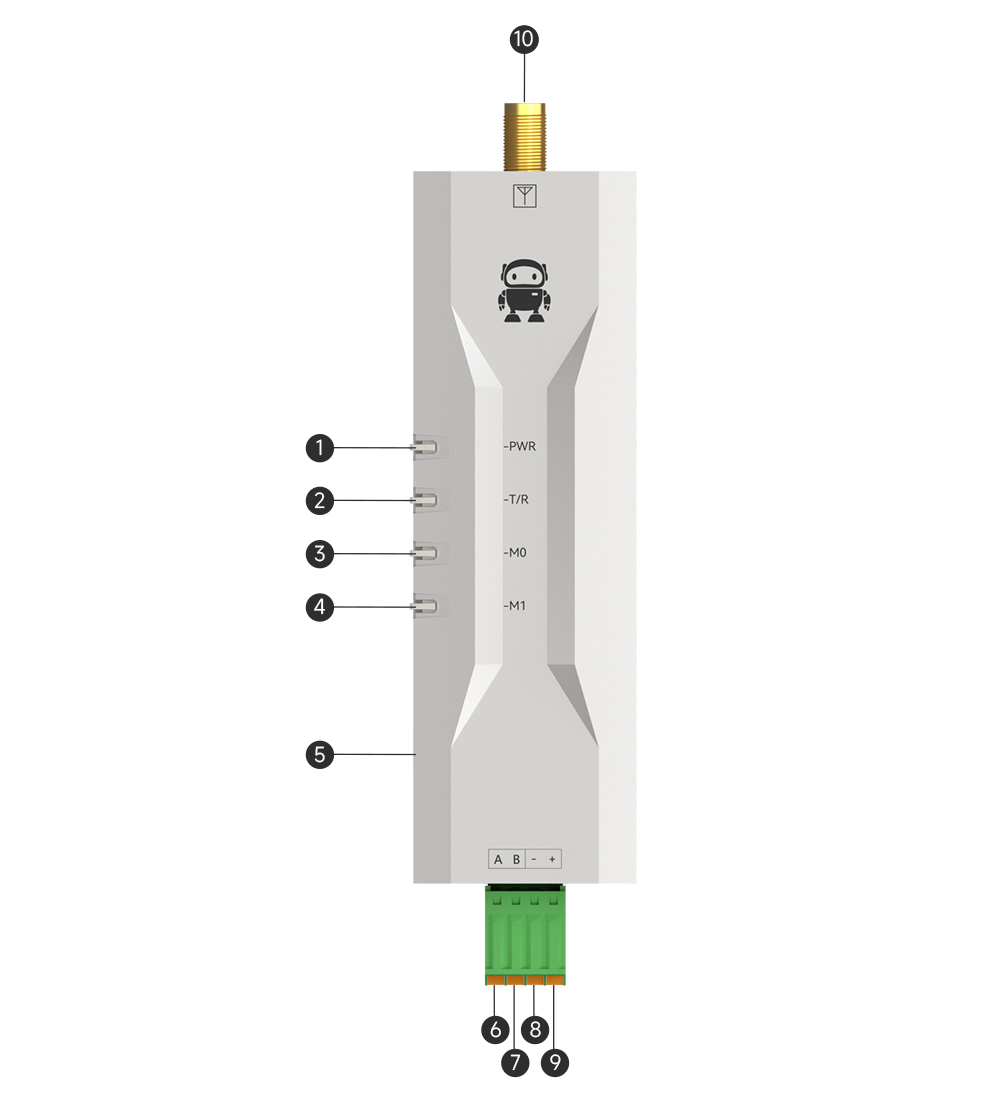

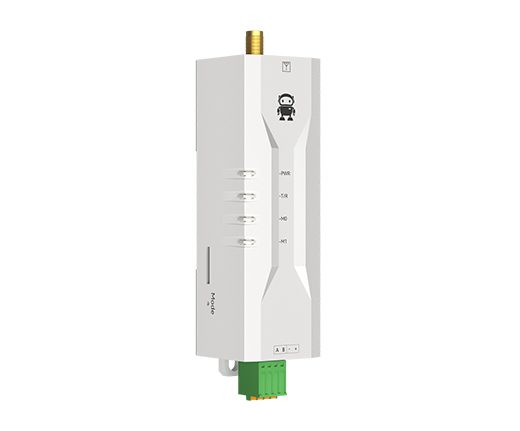

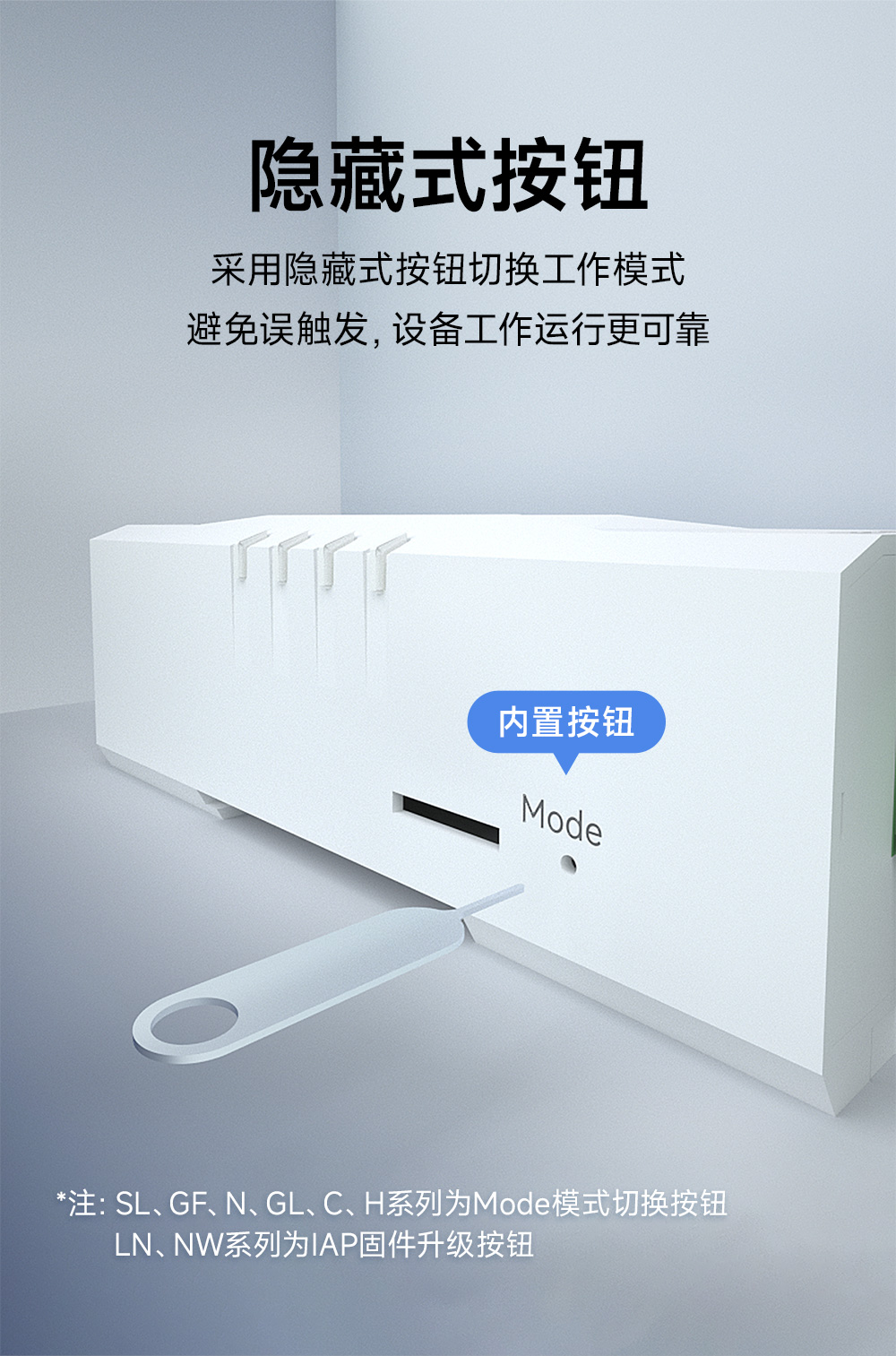

| 序號 | 名稱 | 功能 | 說明 |
| 1 | PWR | 電源指示燈 | 電源接通時點亮。 |
| 2 | T/R | 發送/接收指示燈 | 發送數據時閃爍燈為紅色，接收數據時閃爍燈為綠色。 |
| 3 | MO | 模式指示燈 | 工作模式指示燈。 |
| 4 | M1 | 模式指示燈 | 工作模式指示燈。 |
| 5 | Mode | 模式切換按鈕 | 工作模式切換控制。 |
| 6 | A | RS485信號A | RS485信號A |
| 7 | B | RS485信號B | RS485信號B |
| 8 | - | GND | 電源負 |
| 9 | + | VCC | 電源正（DC 5~28V） |
| 10 | ANT | 射頻接口 | SMA-K，外螺紋內孔。 |
★注意：將電臺與多臺設備相連接時出現通信不暢，而單臺設備時無此現象，請嘗試在485_A端子與485_B端子之間并聯120Ω電阻。

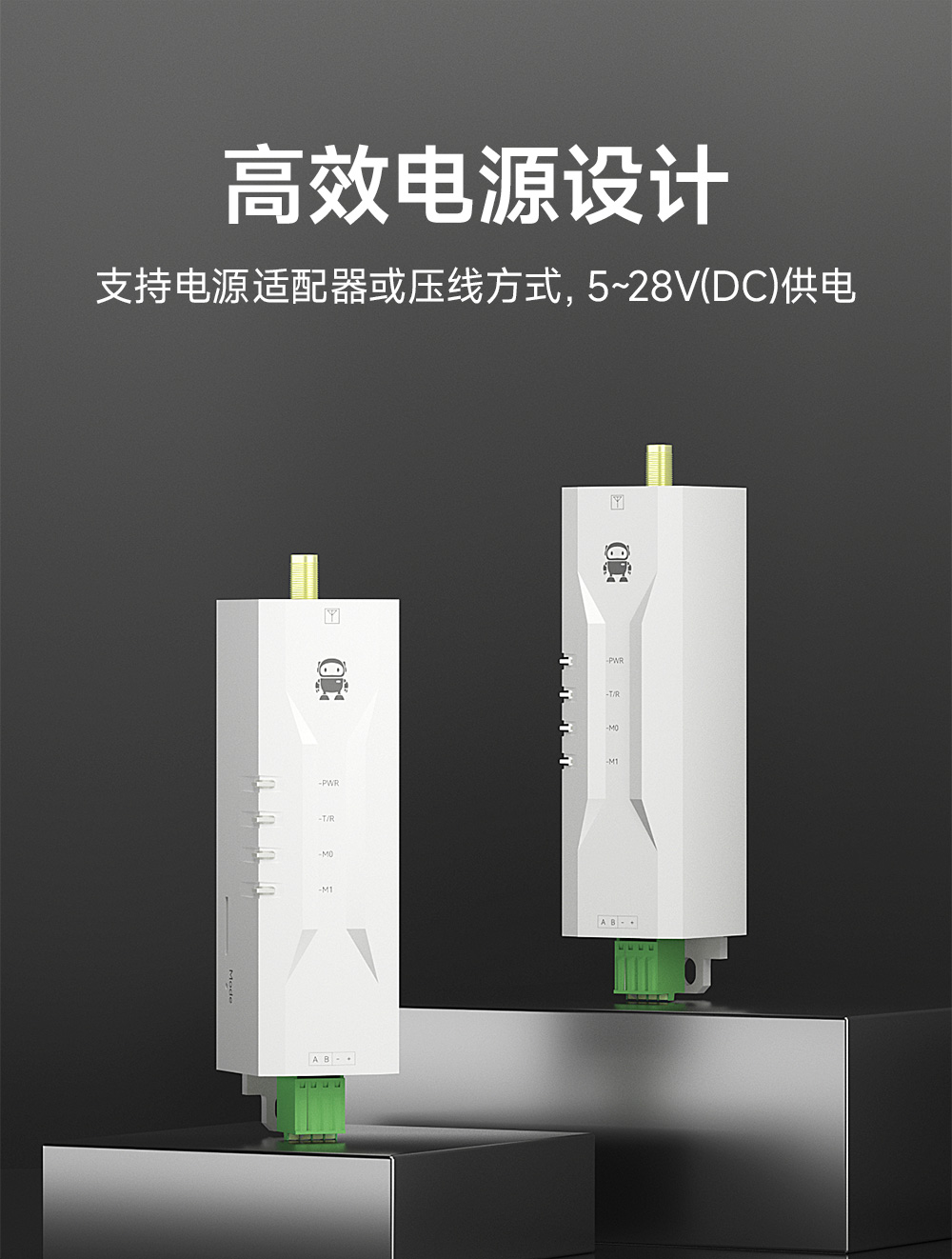

★EWD95M-433GFXX可以使用5～28V（DC）電源供電，接線端口采用接線端子連接。
| 序號 | 名稱 | 功能 | 說明 |
| 1 | PWR | 電源指示燈 | 電源接通時點亮。 |
| 2 | T/R | 發送/接收指示燈 | 發送數據時閃爍燈為紅色，接收數據時閃爍燈為綠色。 |
| 3 | MO | 模式指示燈 | 工作模式指示燈。 |
| 4 | M1 | 模式指示燈 | 工作模式指示燈。 |
| 5 | Mode | 模式切換按鈕 | 工作模式切換控制。 |
| 6 | T | RS232總線TX接口 | RS232接口TX接口與設備RX接口相連 |
| 7 | R | RS232總線RX接口 | RS232接口RX接口與設備TX接口相連 |
| 8 | - | VCC | 電源負 |
| 9 | + | GND | 電源正（DC 5~28V） |
| 10 | ANT | 射頻接口 | SMA-K，外螺紋內孔。 |
★EWD95M-2G4Hxx(xxx)可以使用8～28V（DC）電源供電，接線端口采用接線端子連接。
