接口類型：RS485/RS232/TTL

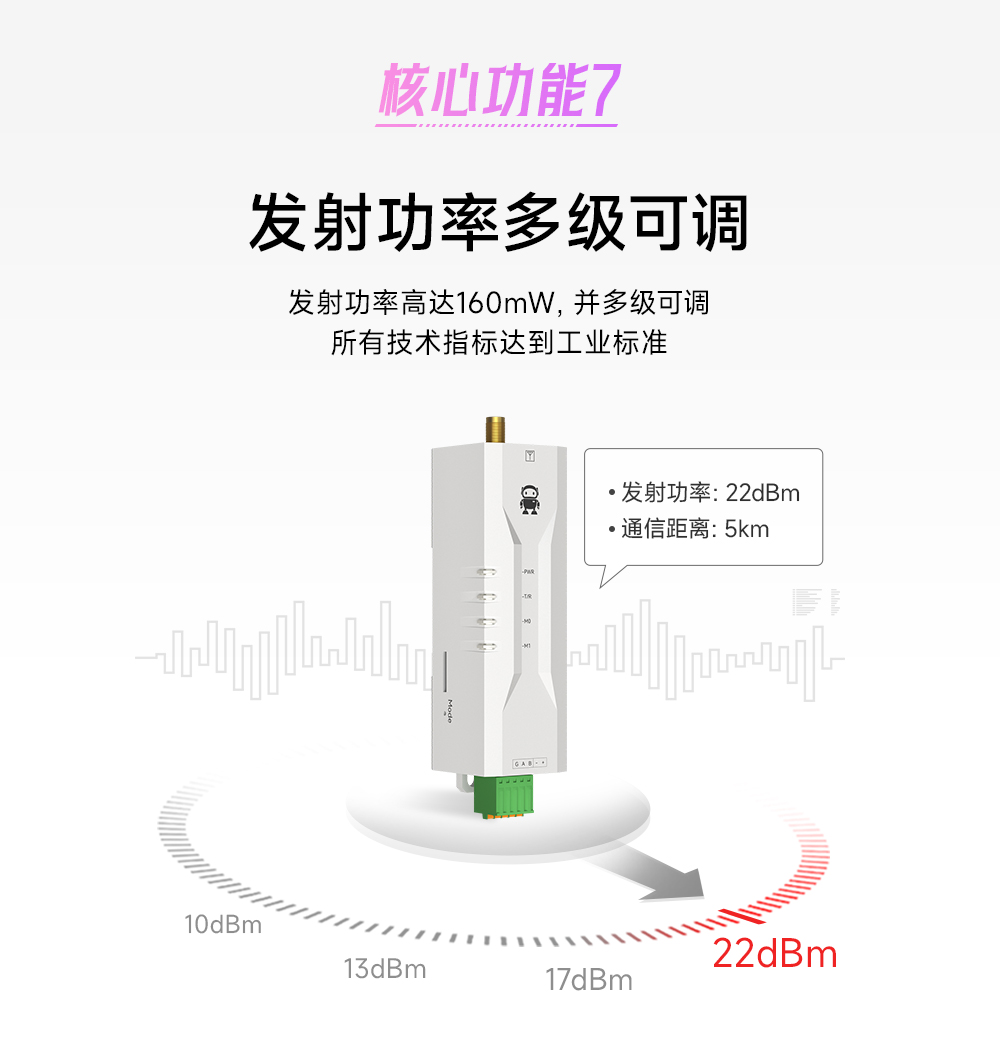

發射功率：22dBm

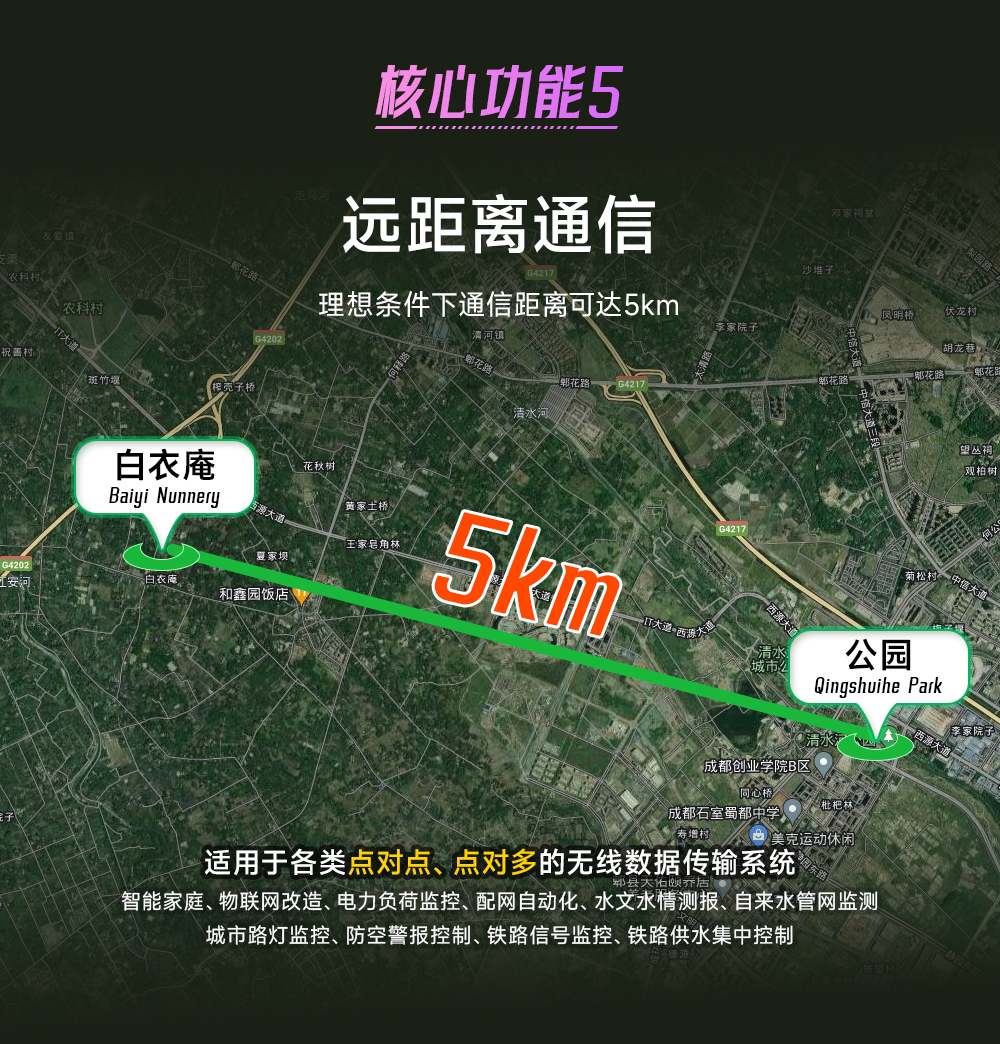

通信距離：5km

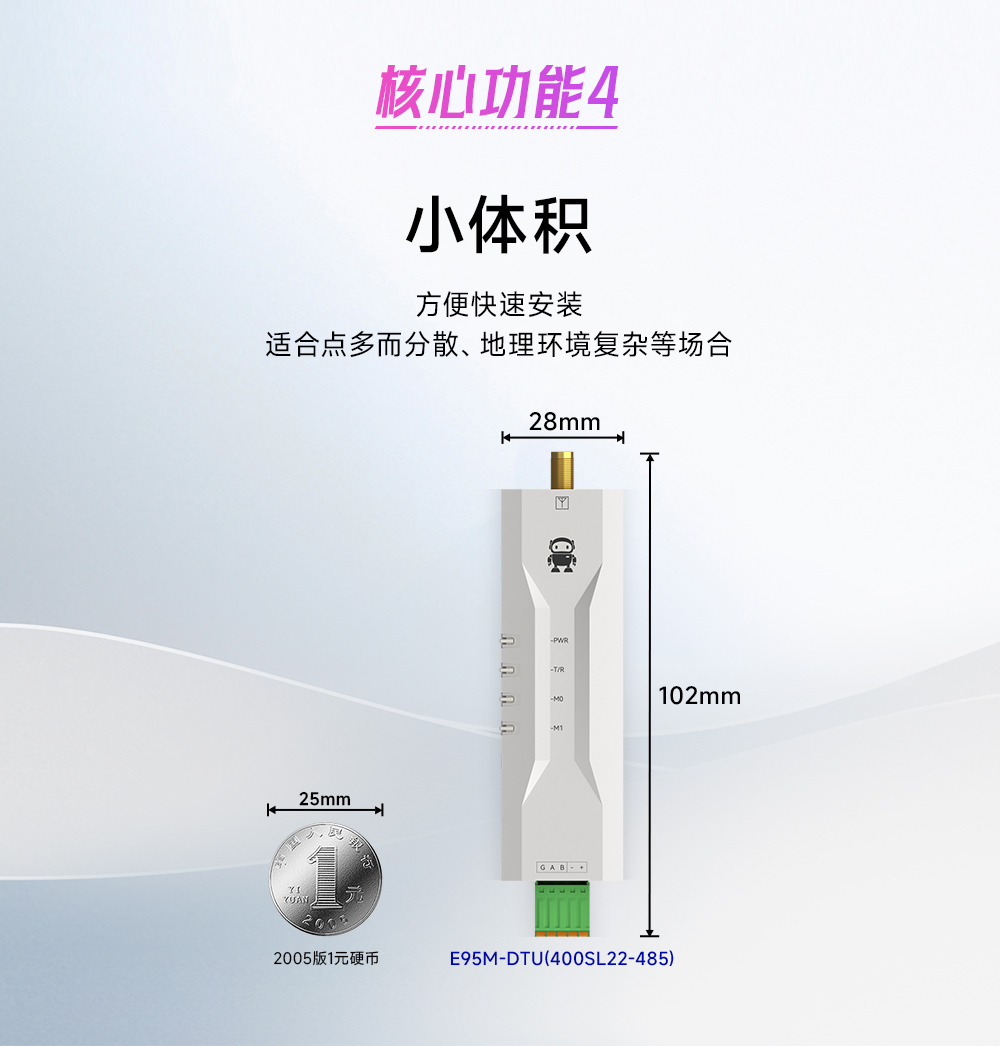

產品尺寸：80*28*28.5mm
產品重量：31.3±2g

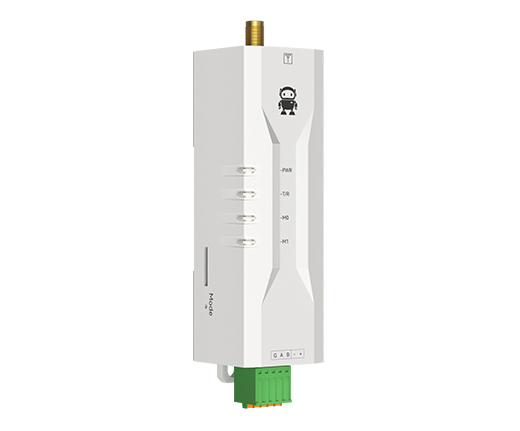

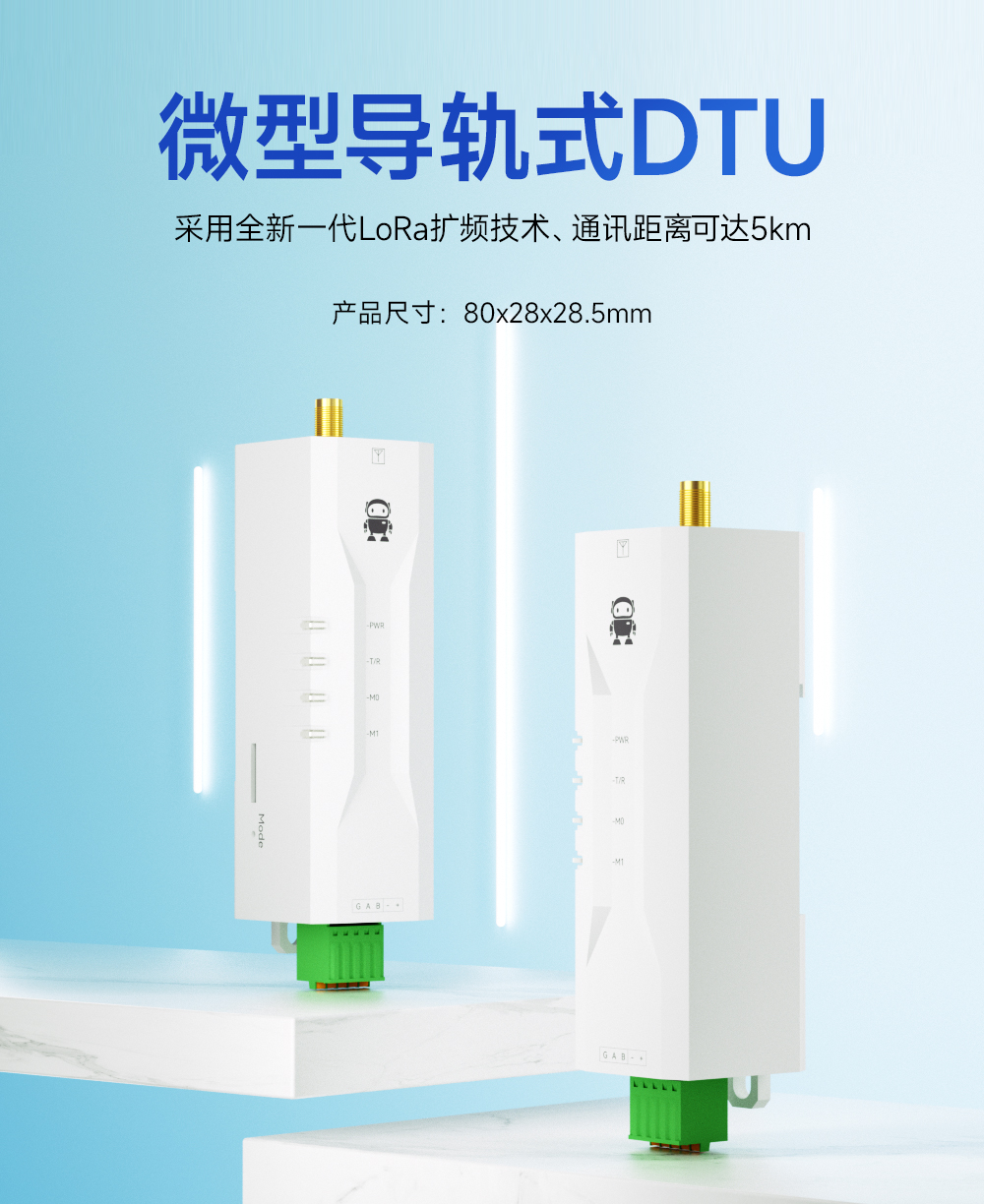

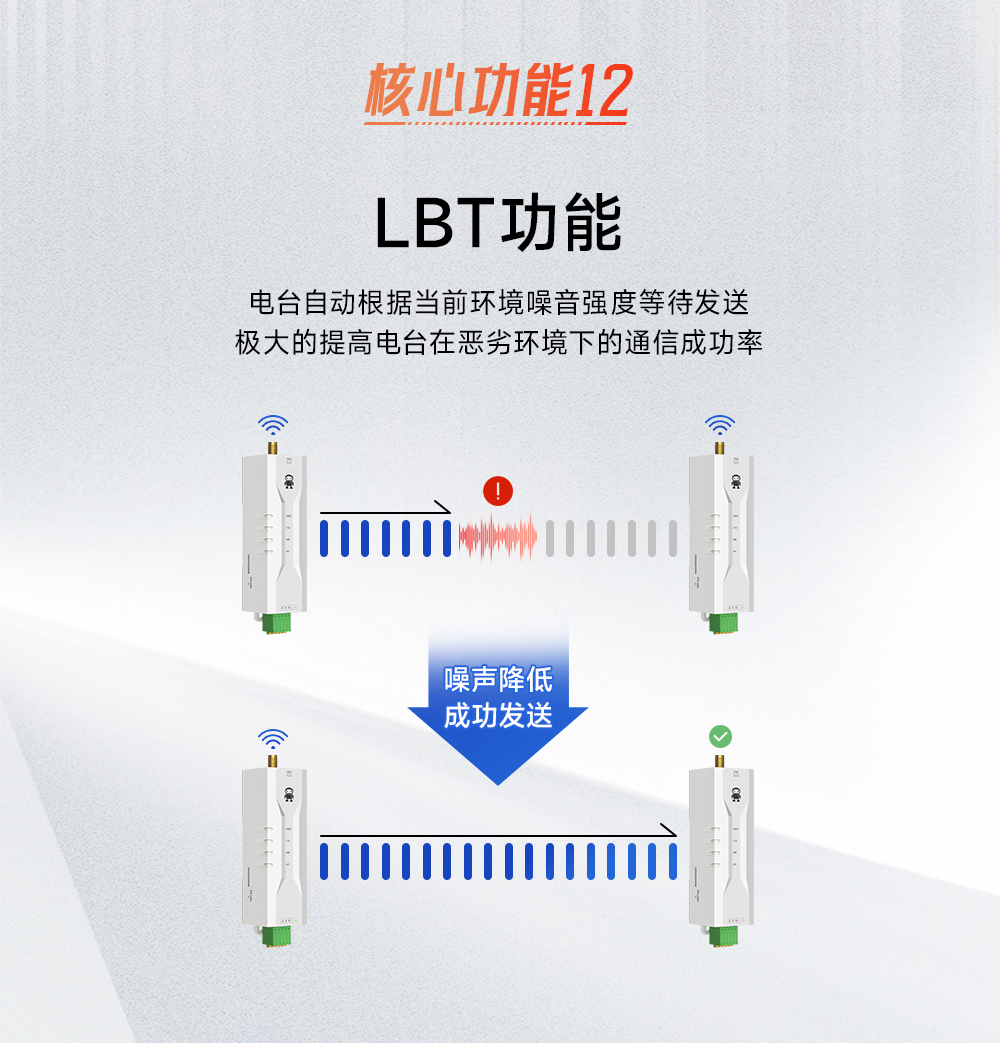

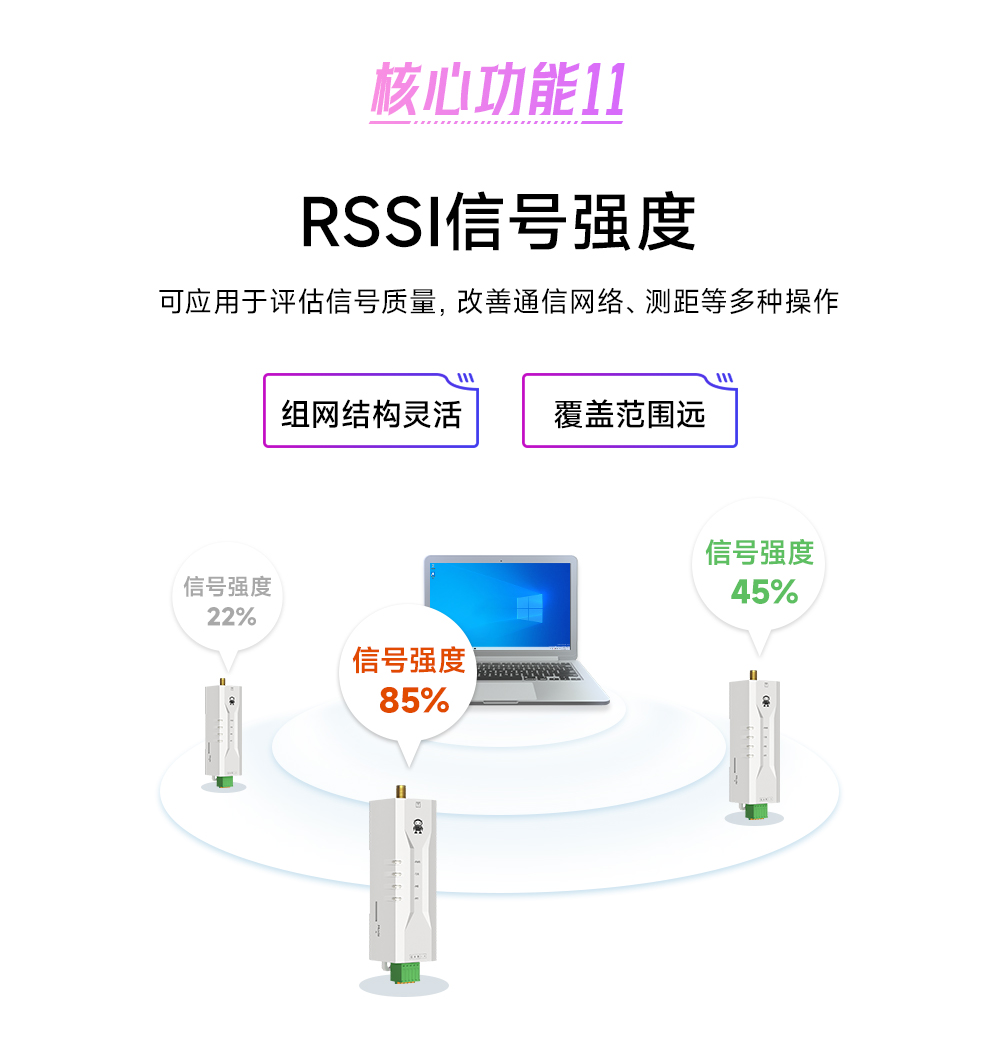

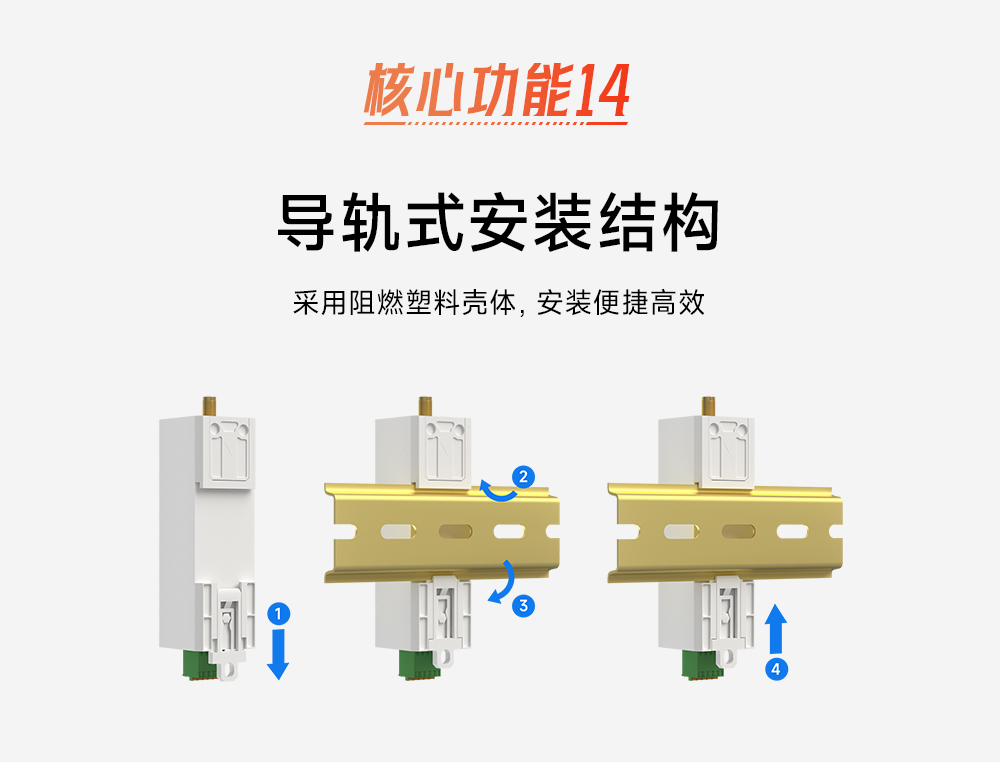

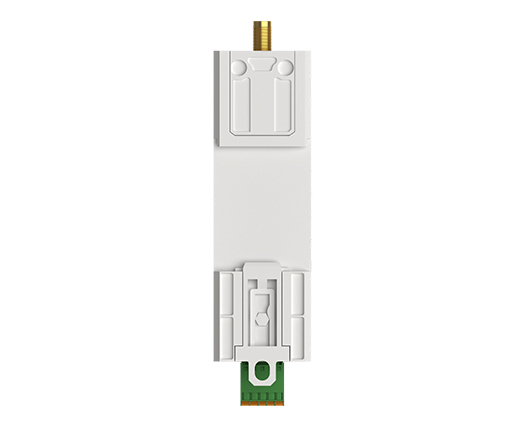

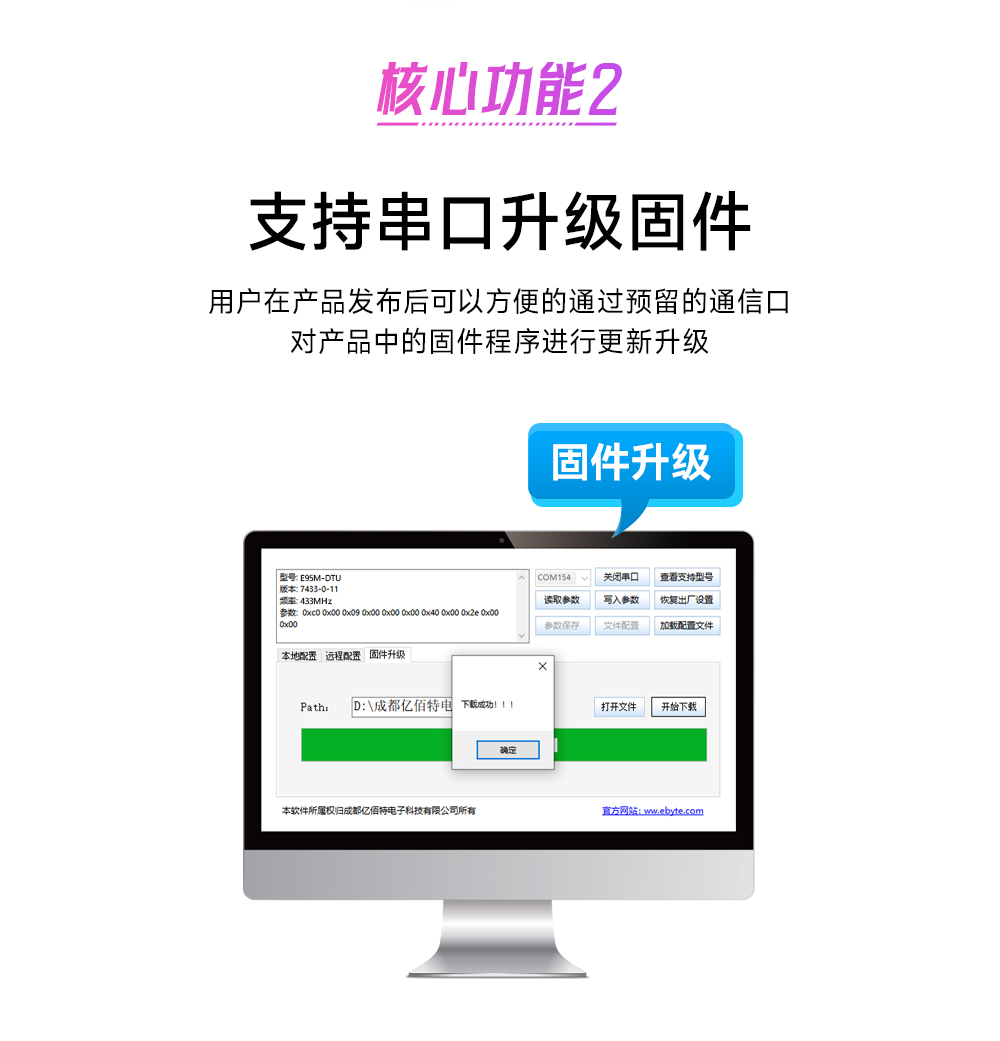

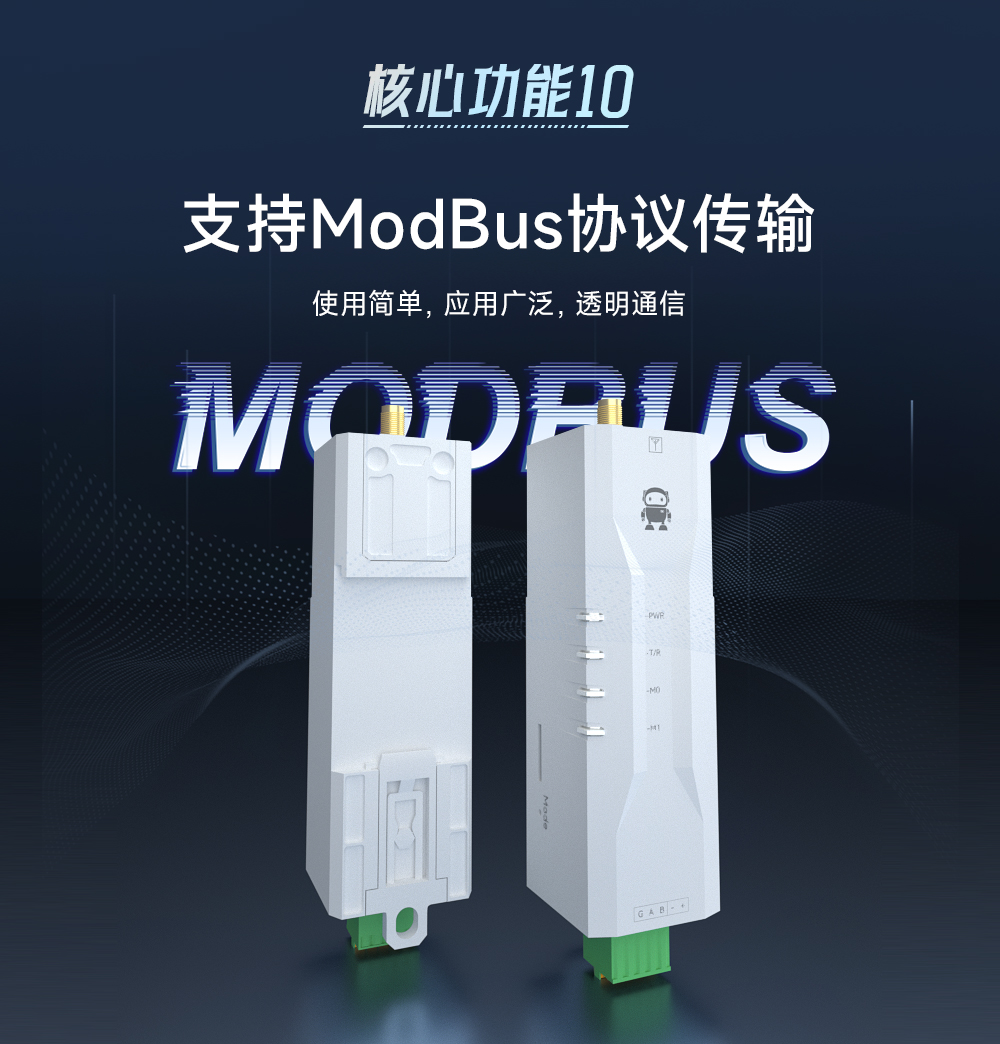

產品簡介：E95M-DTU(400SL22-xxx)是采用軍工級LoRa調制技術的無線數傳電臺，具有多種傳輸方式，工作在(410.125MHz～493.125MHz）頻段（默認433MHz），電臺提供透明 RS485/RS232/TTL 接口，采用塑料殼體，導軌式安裝結構，支持8～28V（DC）寬電壓電壓輸入。LoRa擴頻技術將帶來更遠的通訊距離，且具抗干擾能力強的優勢。

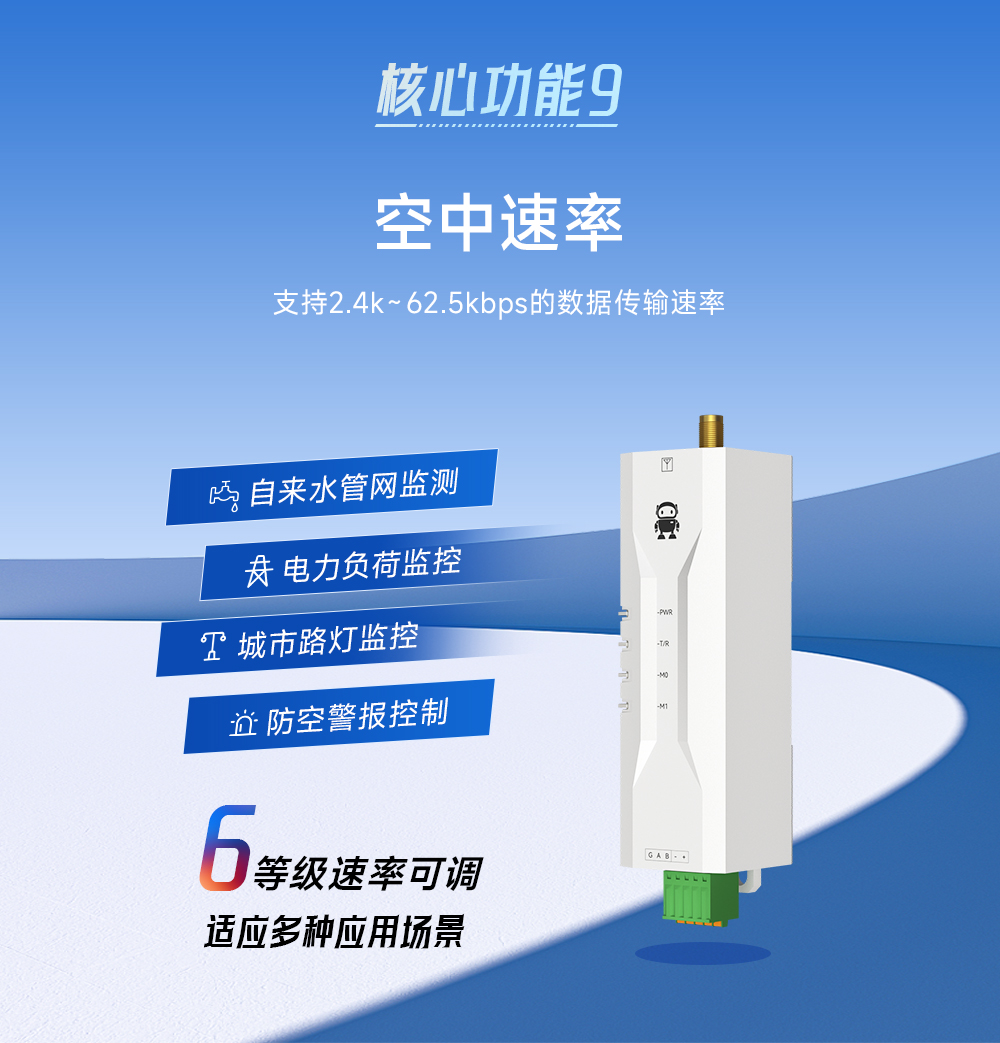

| 序號 | 項目 | 規格 | 說明 |
| 1 | 產品尺寸 | 80*28*28.5 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 31.3 g | 重量公差 2g |
| 3 | 工作溫度 | -40℃～+85℃ | 工業級 |
| 4 | 電壓范圍 | 8～28V（DC） | 直流版本建議使用 12V 或 24V |
| 5 | 通訊接口 | RS485/RS232/TTL | RS485、RS232、TTL 三選一，以產品實物標識為準 |
| 6 | 波特率 | 出廠默認 9600 | 波特率范圍 1200～115200 |
| 7 | 地址碼 | 出廠默認 0 | 共計 65536 個地址碼可設置 |
| 型號規格 | 默認空中速率bps | 等級數 | 空中速率等級kbps |
| E95M-DTU(400SLxx-xxx) | 2.4k | 6 | 2.4、4.8、9.6、19.2、38.4、62.5 |
★ 注意：空中速率設置越高，傳輸速率越快，傳輸?shù)木嚯x也越近；因此在速率滿足使用要求的情況下，建議空速越低越好。
| 型號規格 | 發射電流 mA | 守候電流 mA | ||
| 12V | 24V | 12V | 24V | |
| E95M-DTU(400SL22-xxx) | 45 | 26 | 10 | 7 |
| E95M-DTU(400SL30-xxx) | 250 | 125 | 9 | 5 |
★ 注意：推薦在選擇電源時保留 50%以上電流余量，有利于電臺長期穩定地工作。

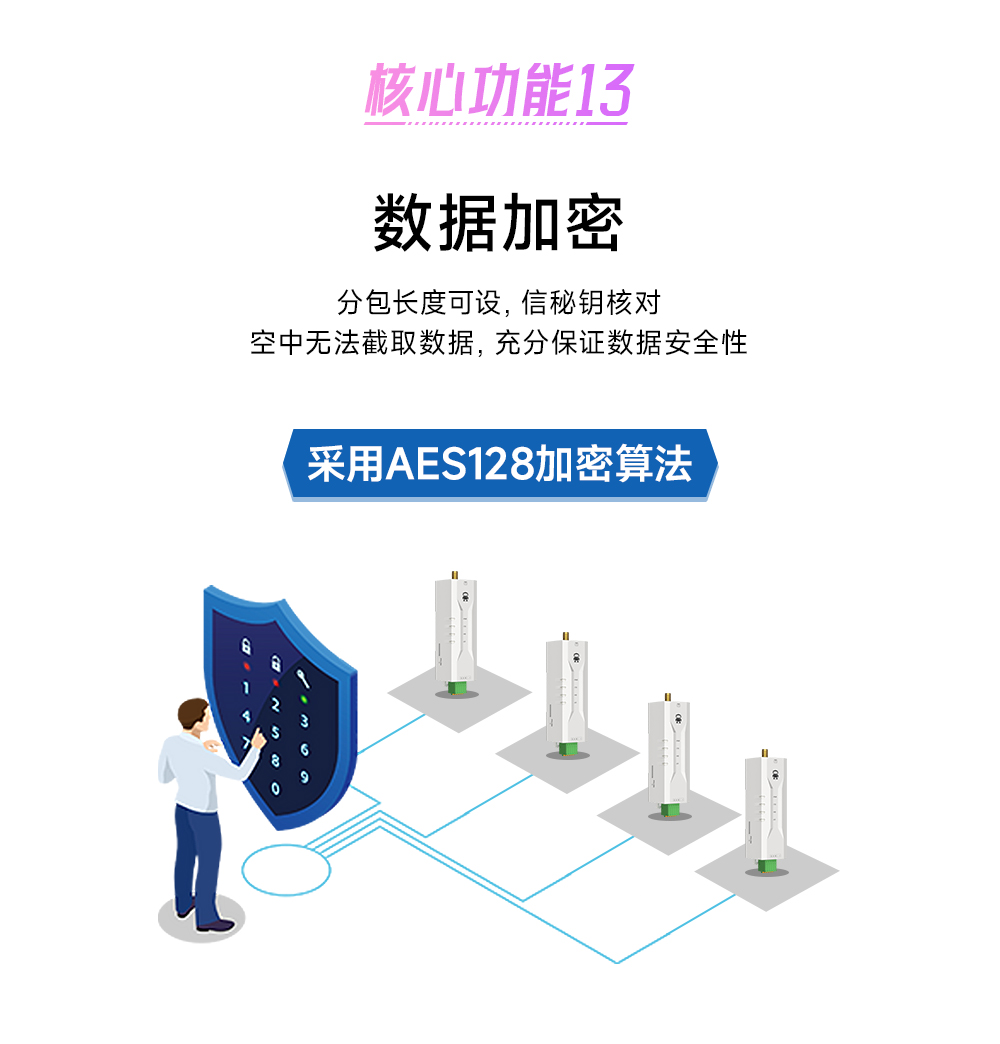

| 型號規格 | 緩存大小 | 分包方式 |
| E95M-DTU(400SLxx-xxx) | 1000 字節 | 可通過指令設置分包 32/64/128/240 字節發送 |
★ 注意：
1.電臺單次接收數據若大于單包容量，超出部分數據會自動分配到第二次發送，直至發送完成；
2.電臺單次接收數據不可大于緩存容量。

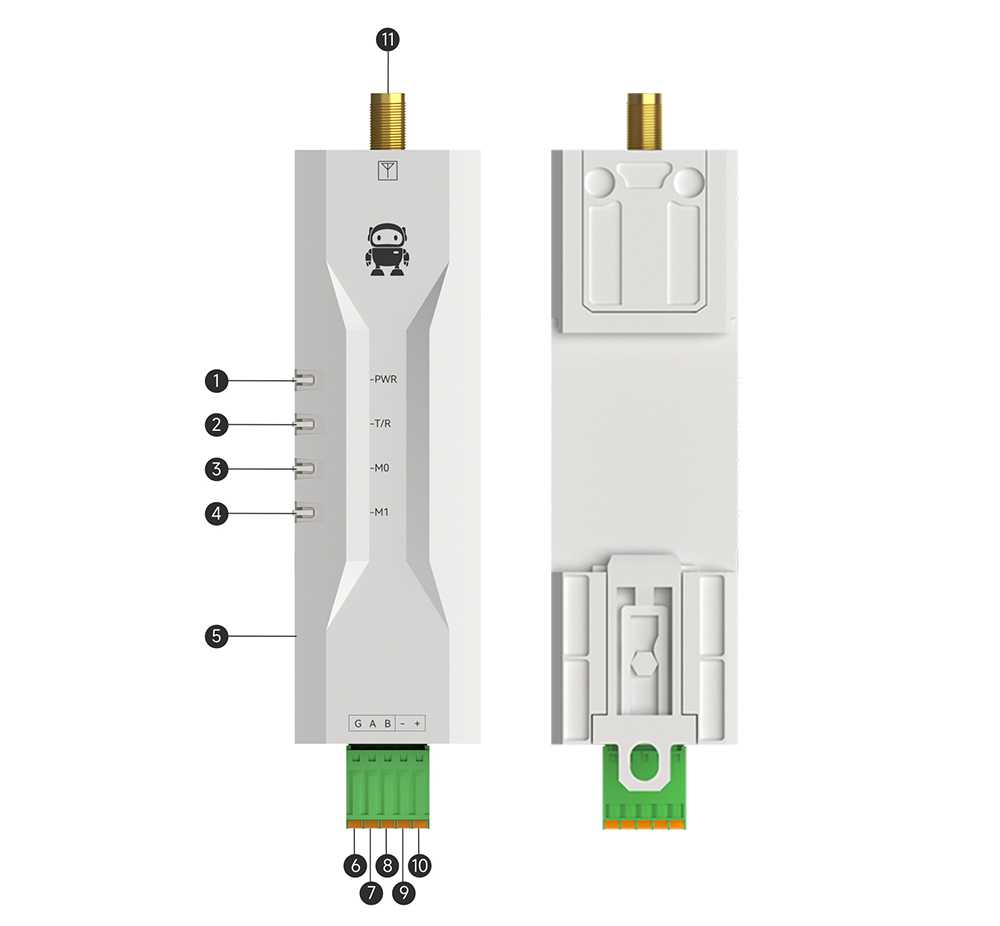

| 序號 | 名稱 | 功能 | 說明 |

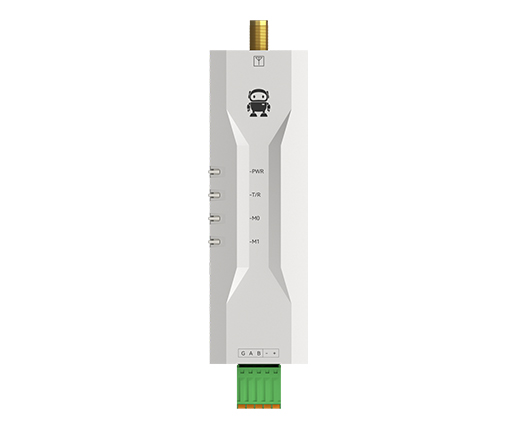

| 1 | PWR | 電源指示燈 | 電源接通時點亮。 |
| 2 | T/R | 發送/接收指示燈 | 發送數據時閃爍燈為紅色，接收數據時閃爍燈為綠色。 |
| 3 | MO | 模式指示燈 | 工作模式指示燈。 |
| 4 | M1 | 模式指示燈 | 工作模式指示燈。 |

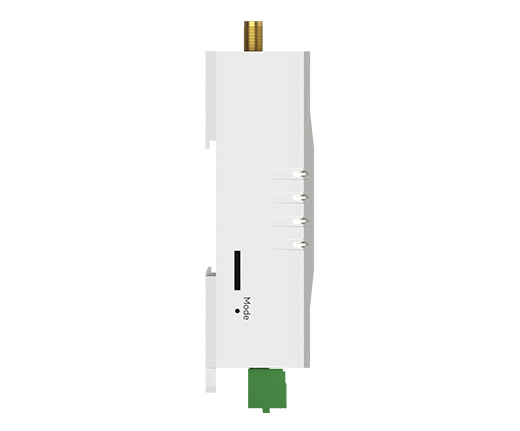

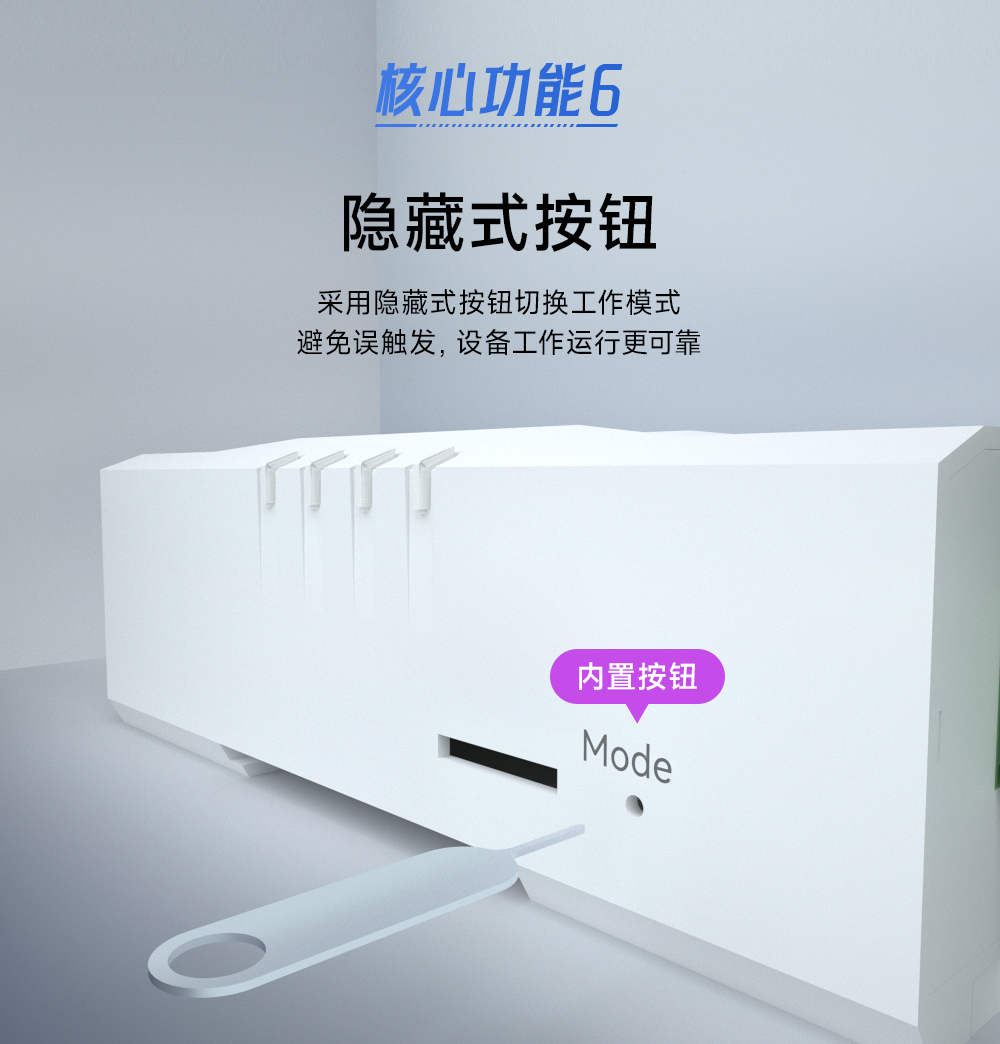

| 5 | Mode | 模式切換按鈕 | 工作模式切換控制。 |
| 6 | G | GND | 接地 |
| 7 | A | RS485 信號 A | RS485 信號 A |
| 8 | B | RS485 信號 | B RS485 信號 B |
| 9 | - | GND | |
| 10 | + | VCC | |
| 11 | ANT | 射頻接口 | SMA-K，外螺紋內孔。 |
★ 注意：將電臺與多臺設備相連接時出現通信不暢，而單臺設備時無此現象，請嘗試在485_A端子與485_B端子之間并聯120Ω電阻。

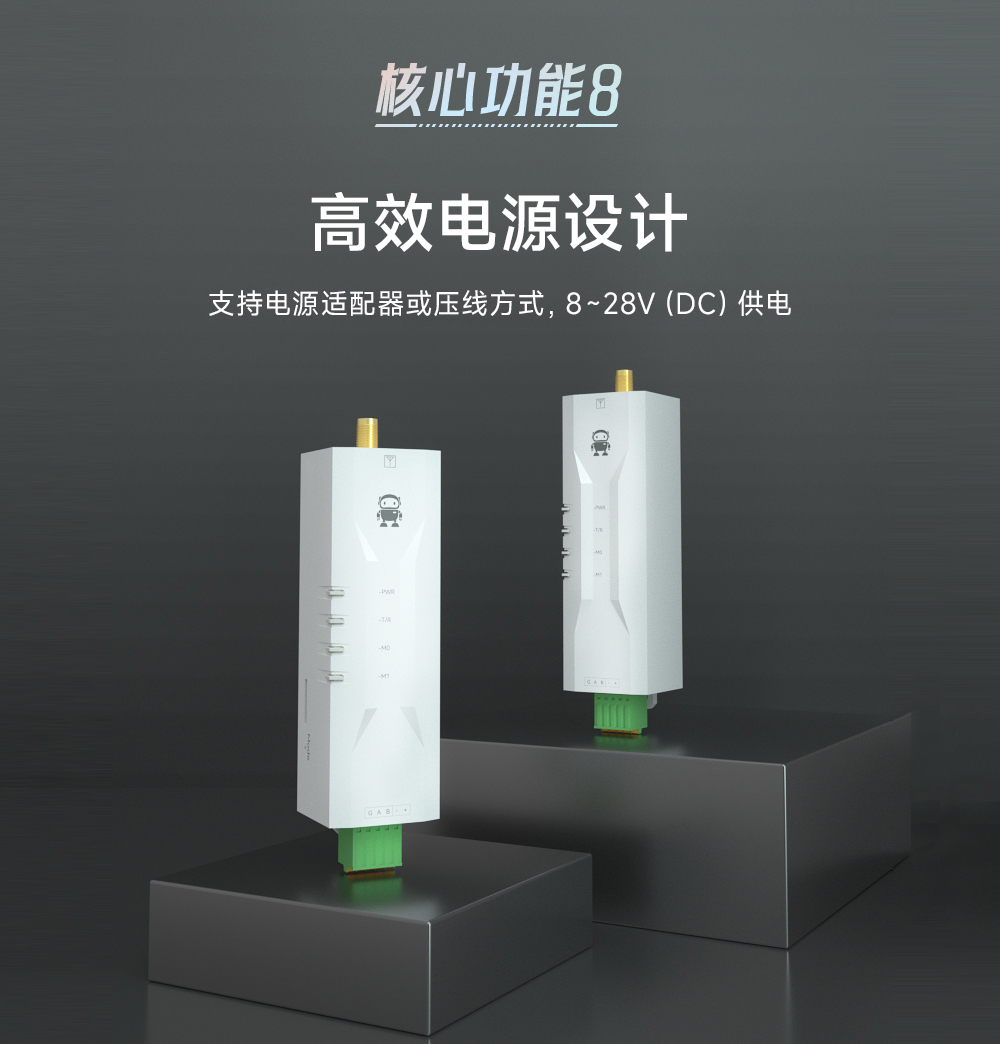

★ E95M-DTU(400SLxx-xxx)可以使用 8～28V（DC）電源供電，接線端口采用接線端子（2 Pin）連接。
