接口類型：RS485
工作電壓：DC 8～28V
發射功率：23dbm

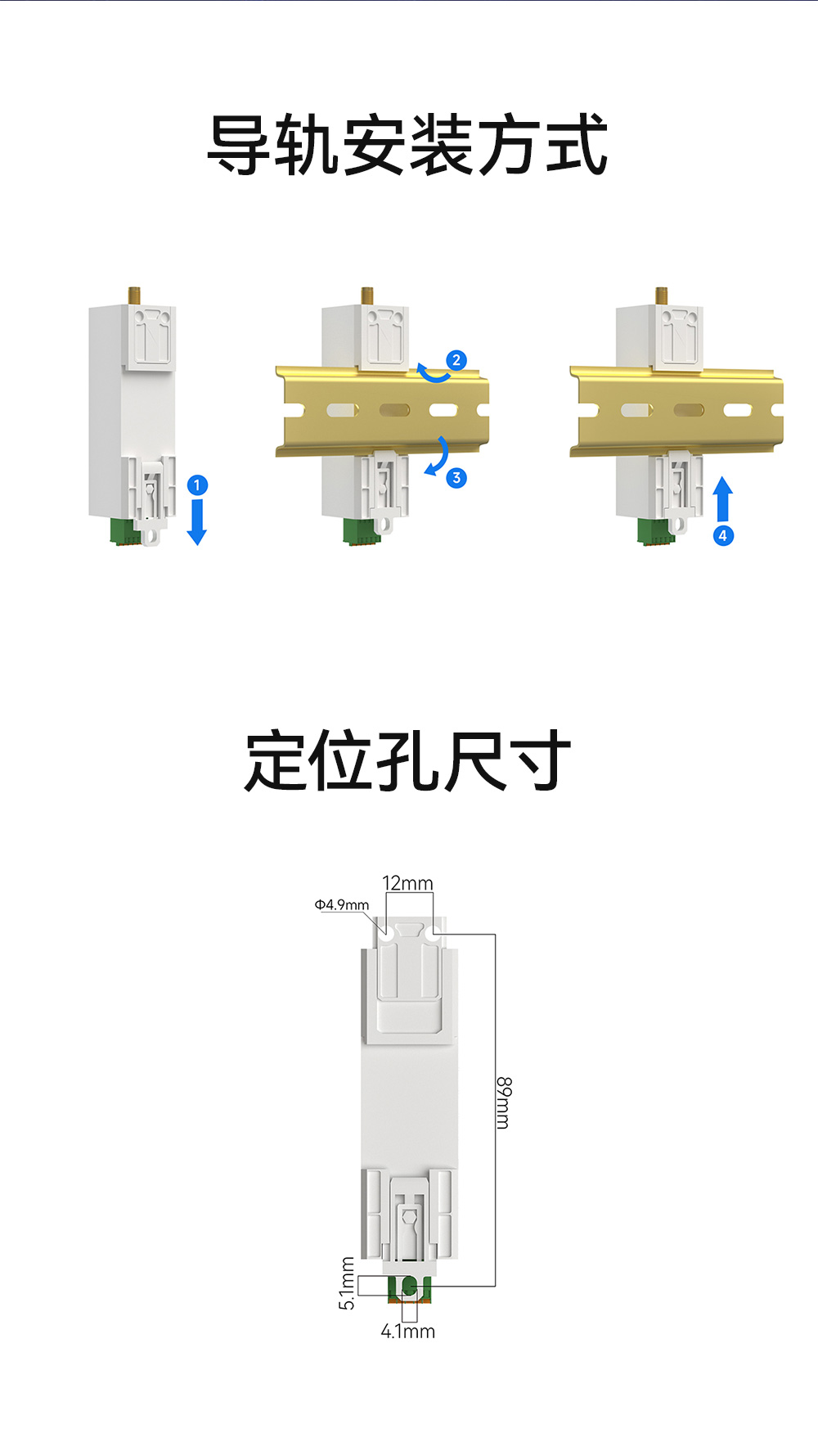

安裝方式：導軌式

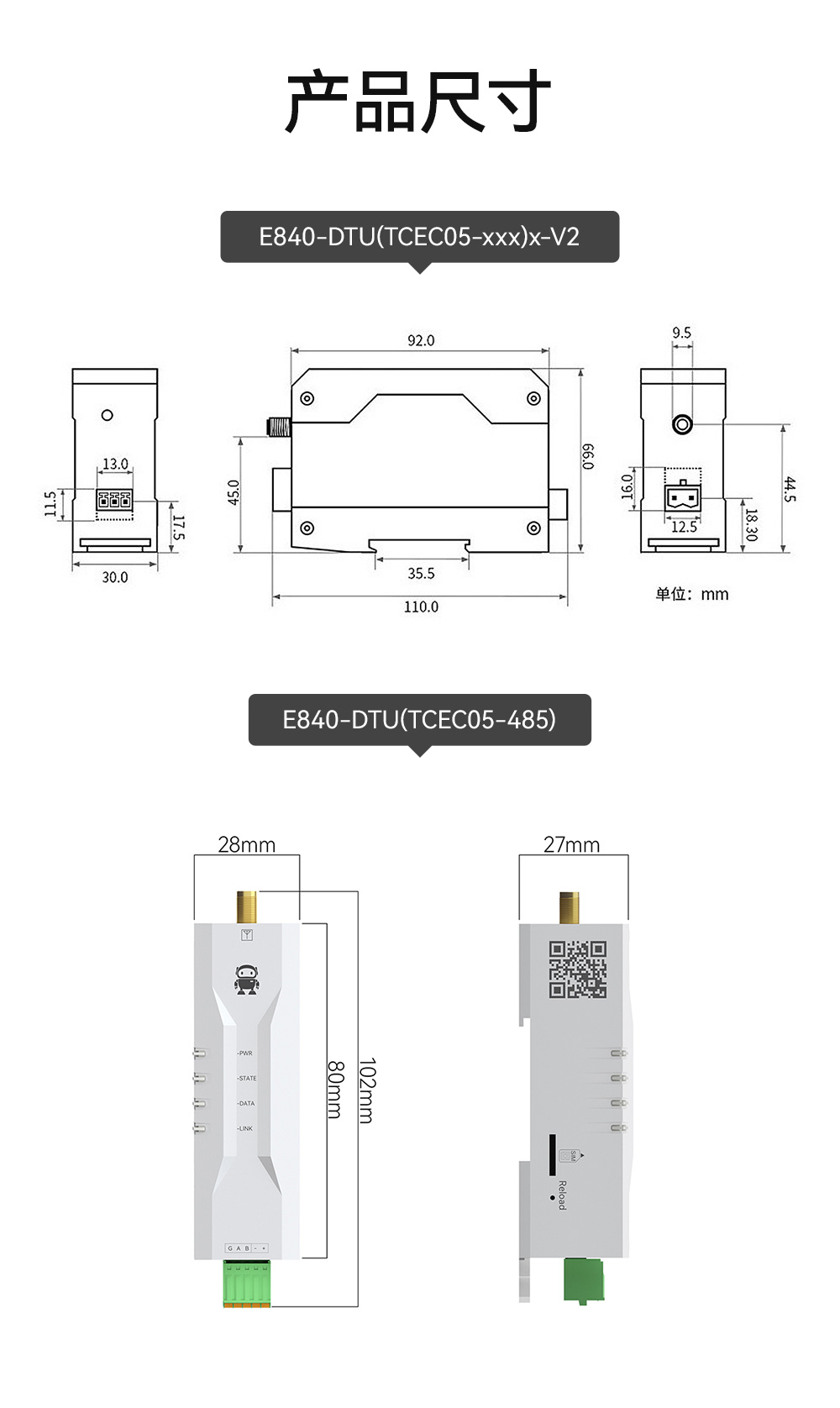

產品尺寸：80*28*27mm

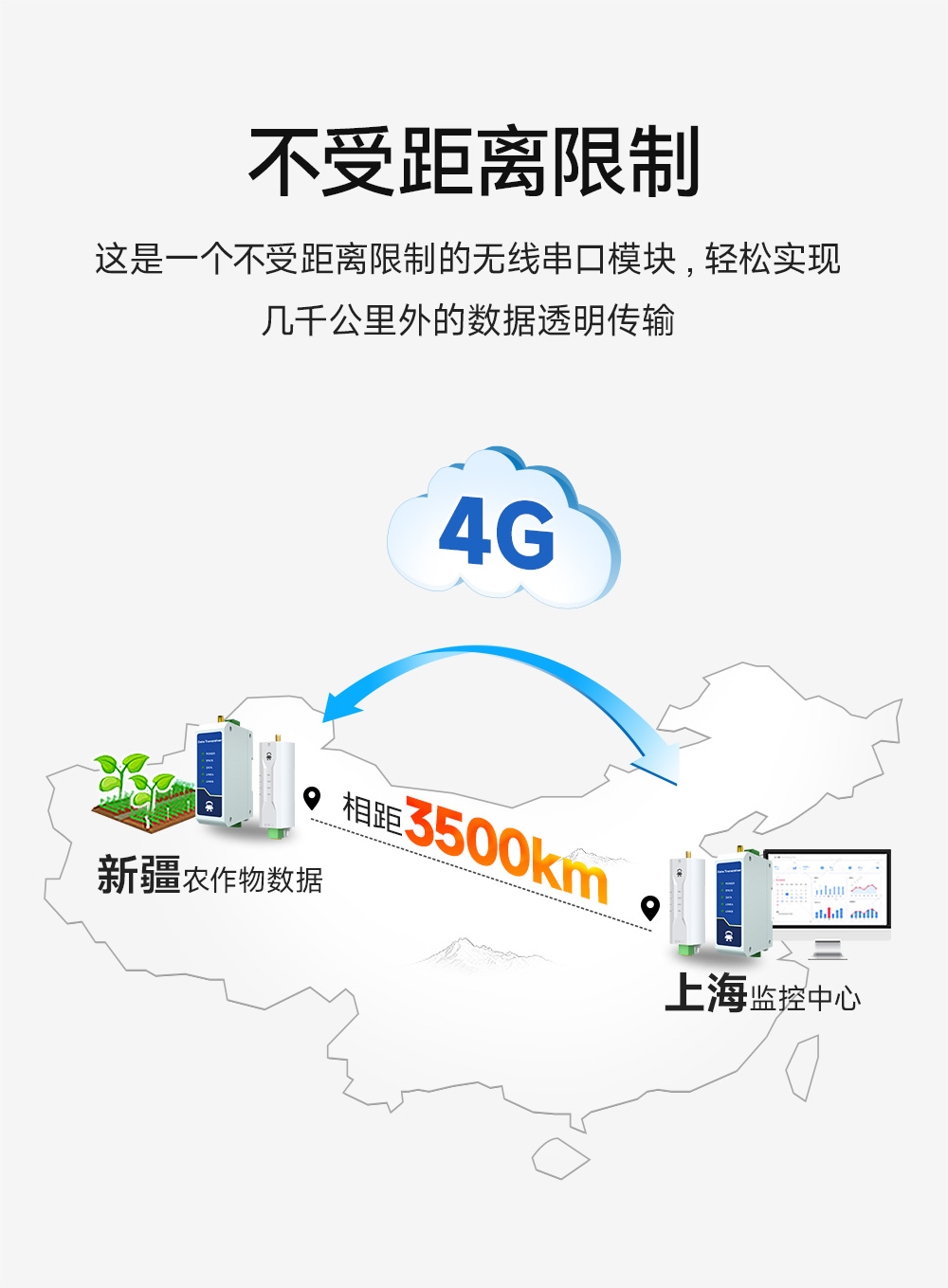

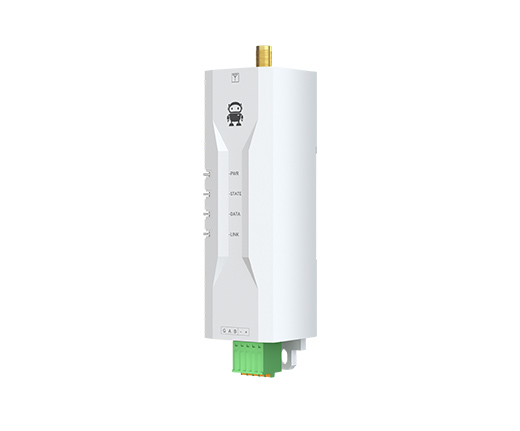

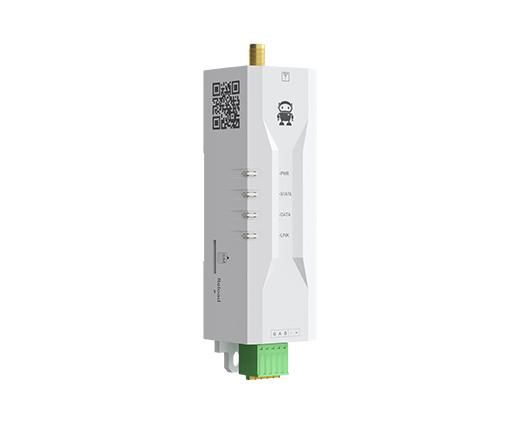

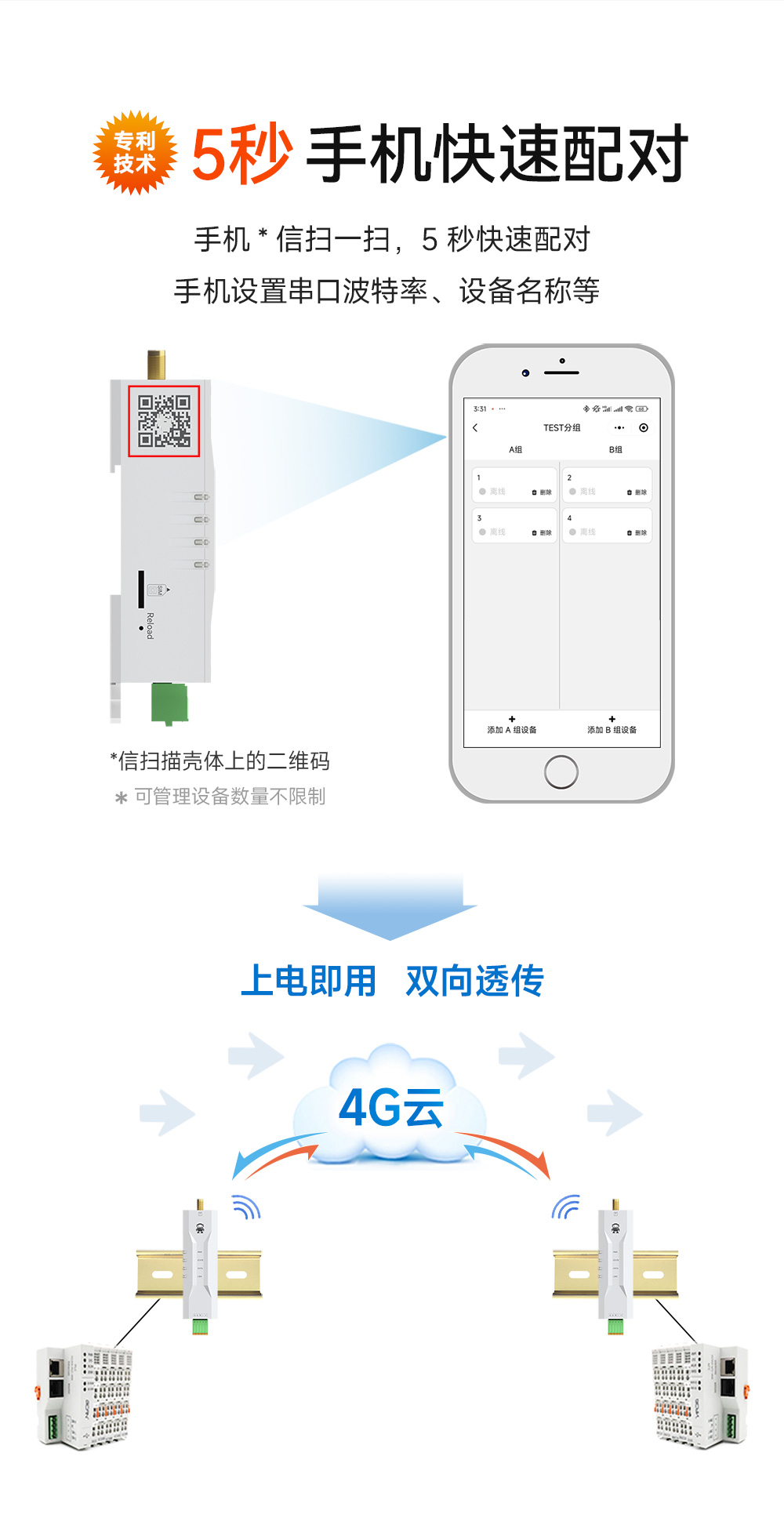

產品簡介：E840-DTU(TCEC05-485)是億佰特采用4G CAT1技術開發的一款小體積4G DTU，具有體積小、速率高、延遲低、使用簡單的特點，簡單配置即可實現一對一、一對多、多對多的數據傳輸（無距離限制）。產品采用2.54mm彈簧壓線端子，接線方便，支持導軌及定位孔安裝，簡單配置即可實現數據傳輸過程，非常方便集成到物聯網項目中。
| 參數名稱 | 參數值 | 描述 |
| 特性參數 | 支持頻段 | LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B8 |
| 射頻接口 | SMA-K（外螺紋內孔） | |
| 硬件特性 | 數據接口 | RS485（2.54mm 彈簧端子） |
| 波特率 | 1200-230400，默認 9600bps 數據位 8 | |
| 停止位 | 1（默認）、2 | |
| 校驗位 | None（默認）、Odd、Even 工作電壓 DC 8V～28V | |
| 工作溫度 | -40～+85℃ | |
| 外形尺寸 | 80*28*27mm | |
| 產品重量 | 40g |

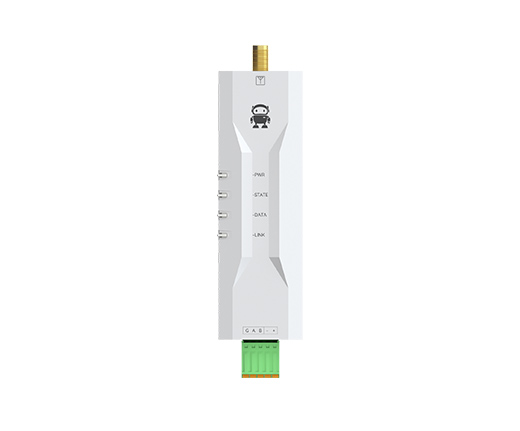

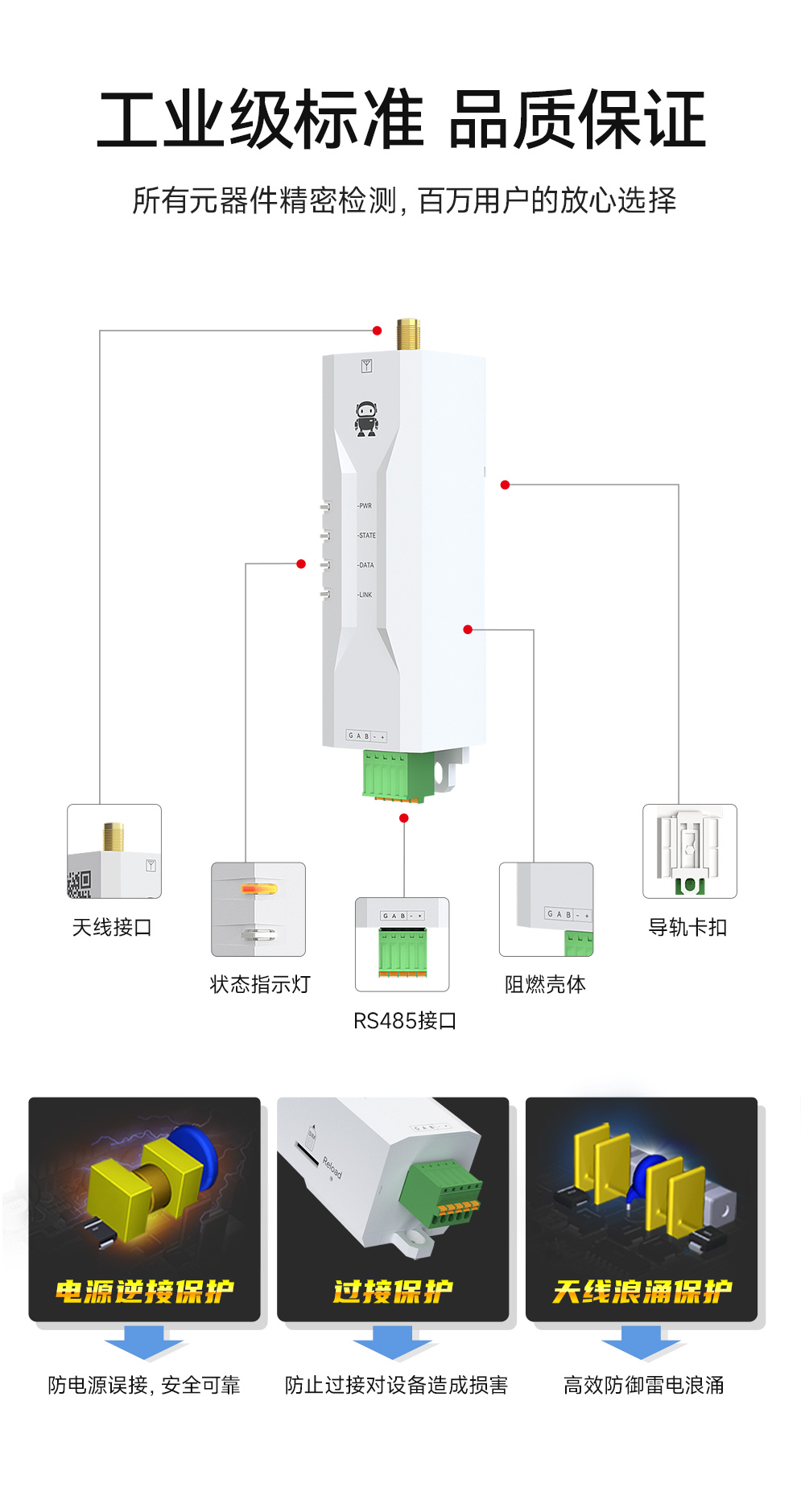

| 序號 | 名稱 | 功能 | 說明 |
| 1 | PWR | 電源指示燈 | 電源接通時亮起 |
| 2 | STATE | 入網狀態指示燈 | 熄滅：設備上電到正在搜尋 SIM 卡 ； 閃爍：設備檢查到正確的 SIM 卡，正在附著網絡； 常亮：設備附著網絡成功； |
| 3 | DATA | 數據收發指示燈 | 發送/接收數據時閃爍 |
| 4 | LINK | 鏈路指示燈 | 常亮：與數據轉發服務器連接成功； 熄滅：設備未成功連接到服務器； |

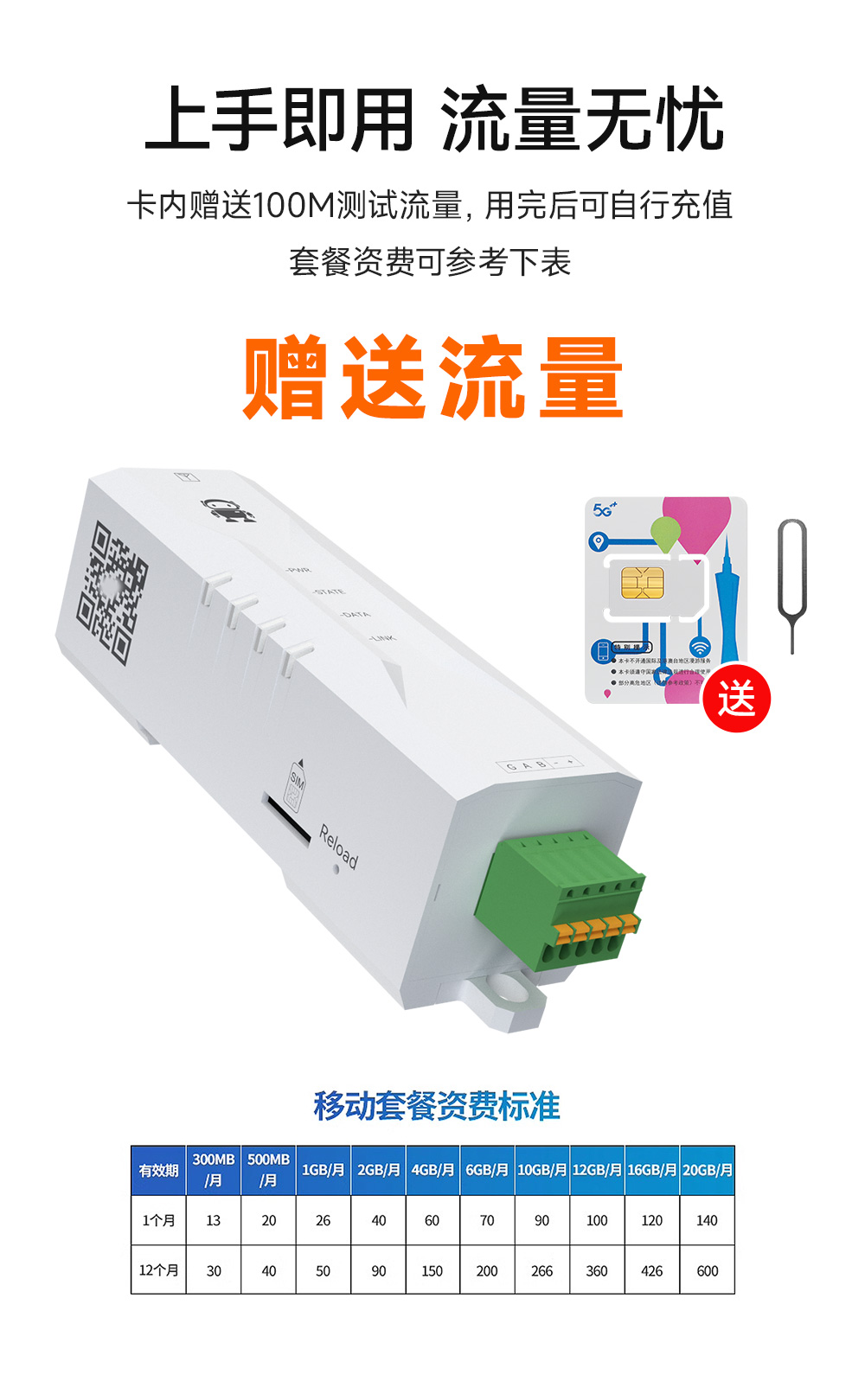

| 5 | SIM卡座 | SIM卡座 | NanoSIM卡座，芯片向上，缺口向內 |
| 6 | Reload | 按鍵 | 短按重啟設備 |
| 7 | GND | RS485通信端口 | 與轉換器屏蔽線或信號地線連接 |
| 8 | RS485-A | 2.54mm彈簧端子，與轉換器A連接 | |
| 9 | RS485-B | 2.54mm彈簧端子，與轉換器B連接 | |
| 10 | V- | 電源接口 | 直流8-28V電源輸入端口，2.54mm彈簧端子 |
| 11 | V+ | ||
| 12 | ANT | 天線接口 | SMA-K，外螺紋內孔，特征阻抗50Ω |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
技術應用 |
> 數傳電臺與4G DTU在燃?xì)獗O(jiān)測中的作用！搞懂原理遠離危險！ |

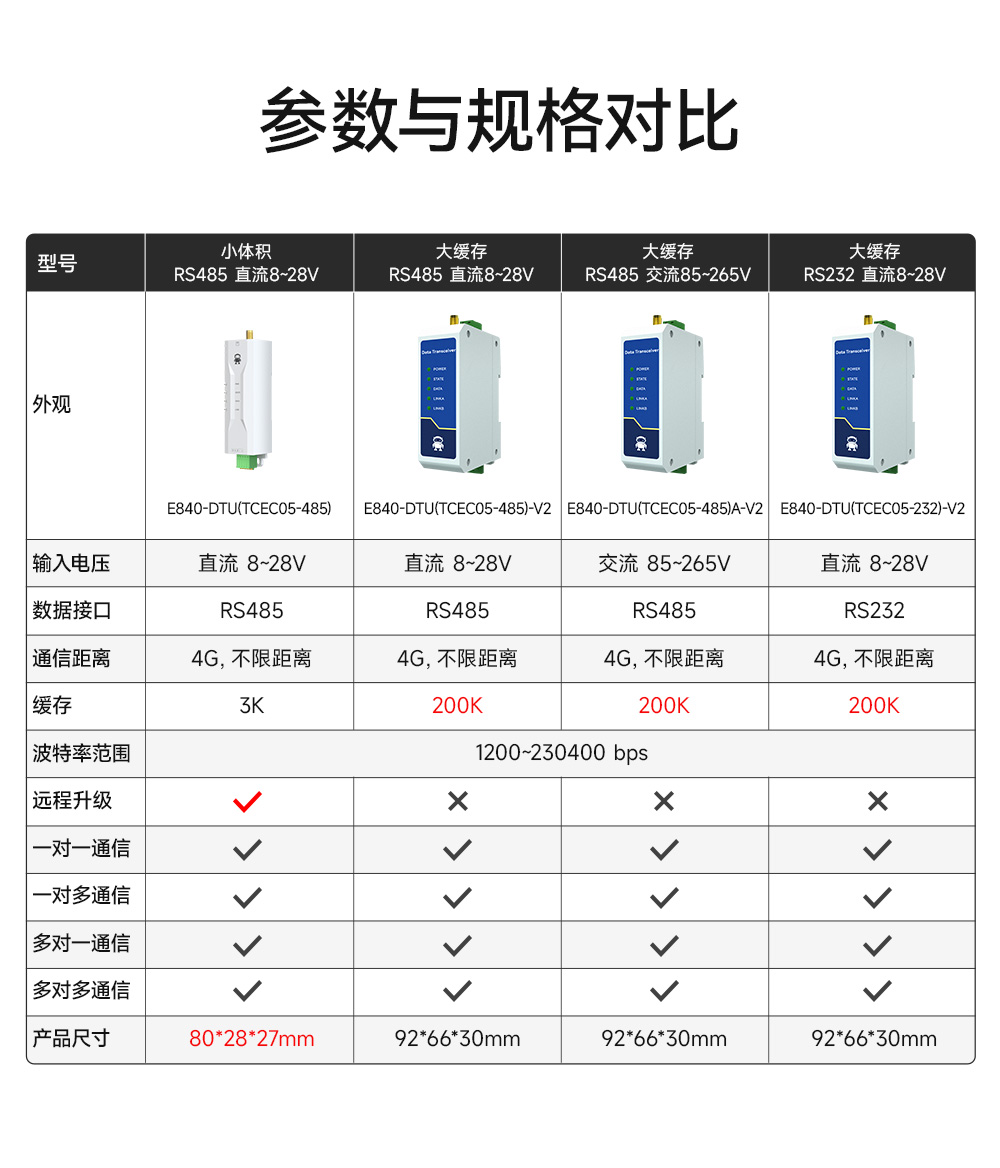

| 產品 型號 | 接口信號 | 傳輸方式 | AT指令 | TCP/UDP | 接口方式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
