接口類型：RS485/RS232

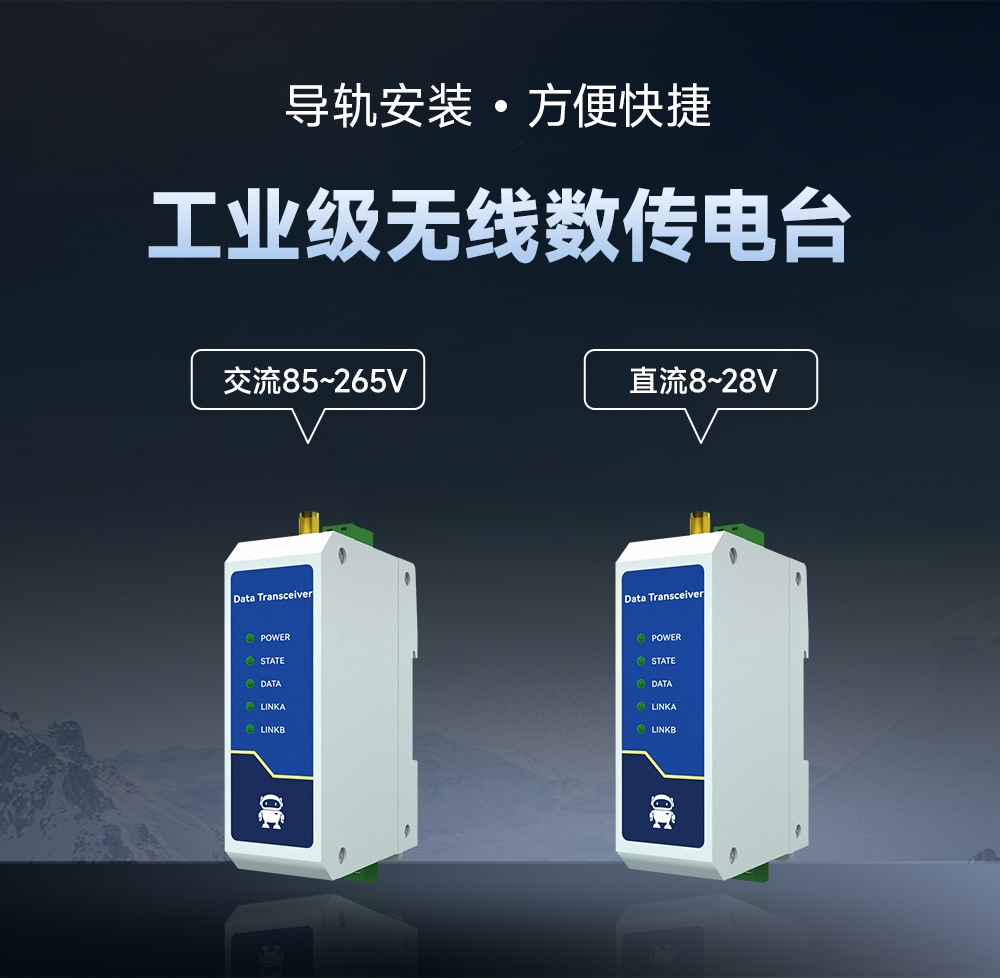

工作電壓：8～28V DC/85~265V AC
產品尺寸：92*67*30mm
產品重量：95±5g

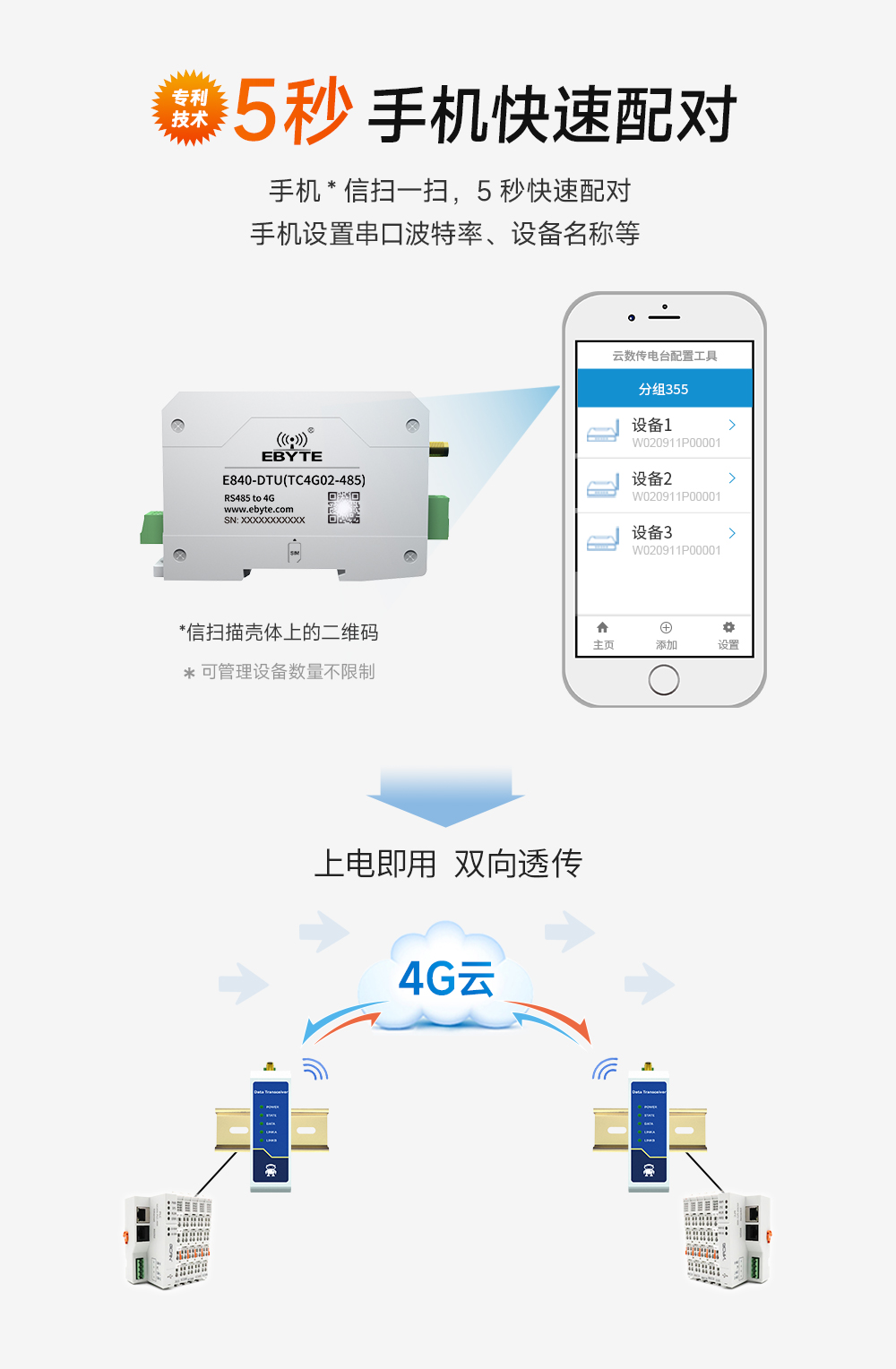

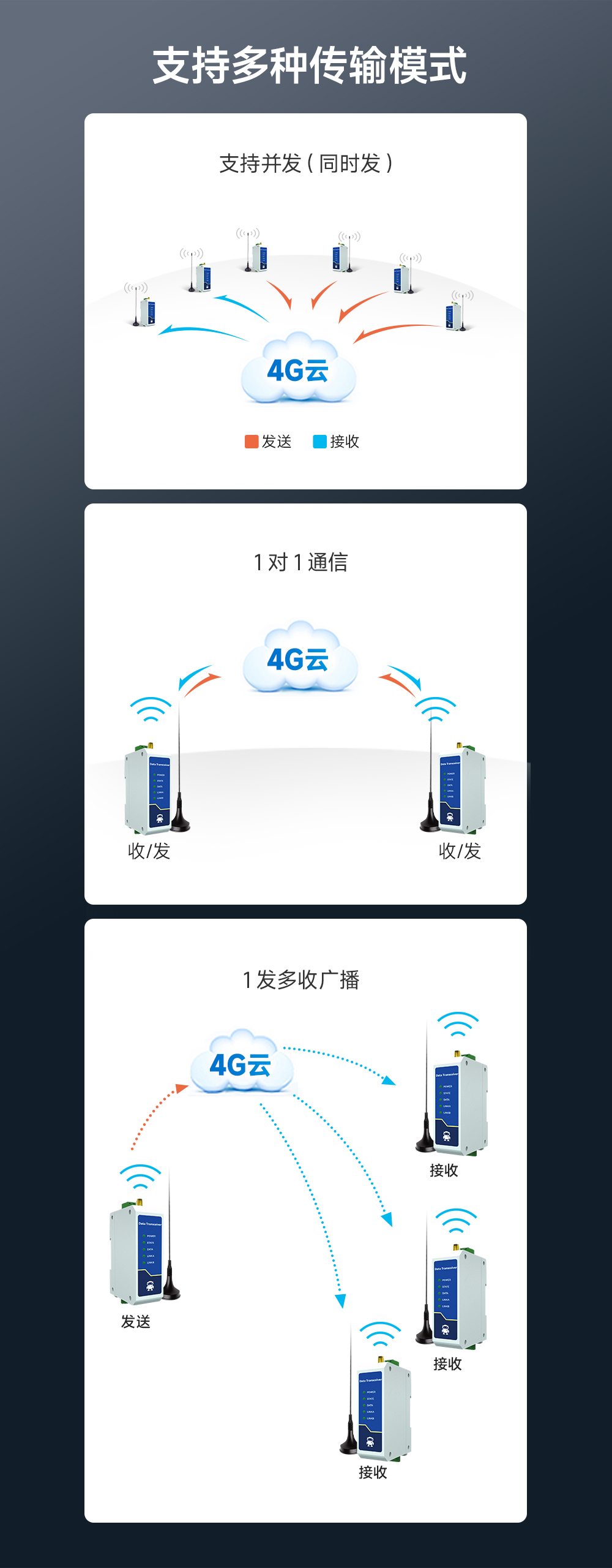

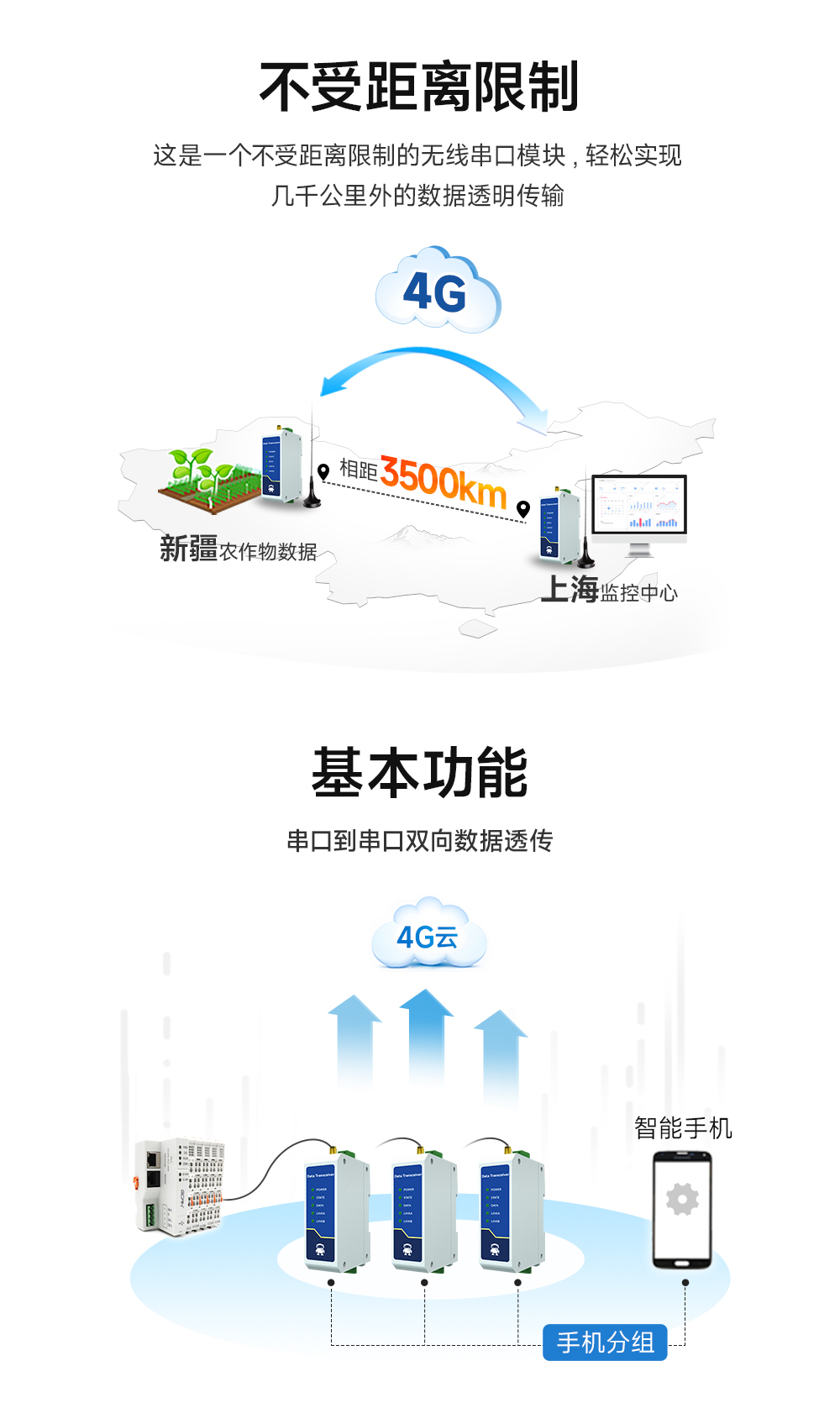

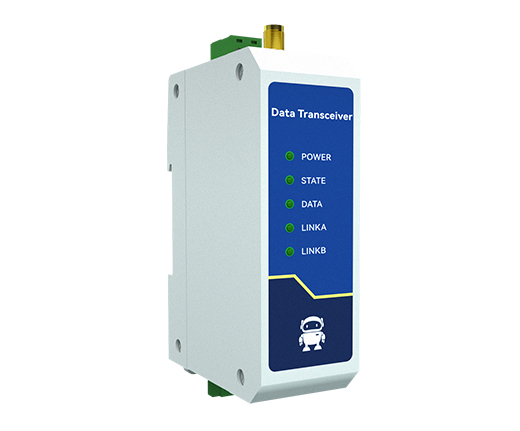

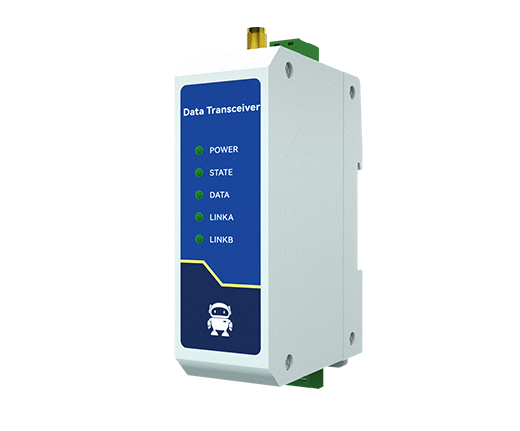

產品簡介：E840-DTU(TC4G0x-xxx)x云數傳電臺是采用4G CAT1方案的云數傳電臺，數傳電臺支持微信小程序簡單配對使用?？梢燥@現一對一、一對多、多對多等復雜應用場景。4G DTU云數傳電臺由于采用了云技術，數傳電臺相互透傳的距離不受限制。支持移動、聯通、電信運營商網絡。

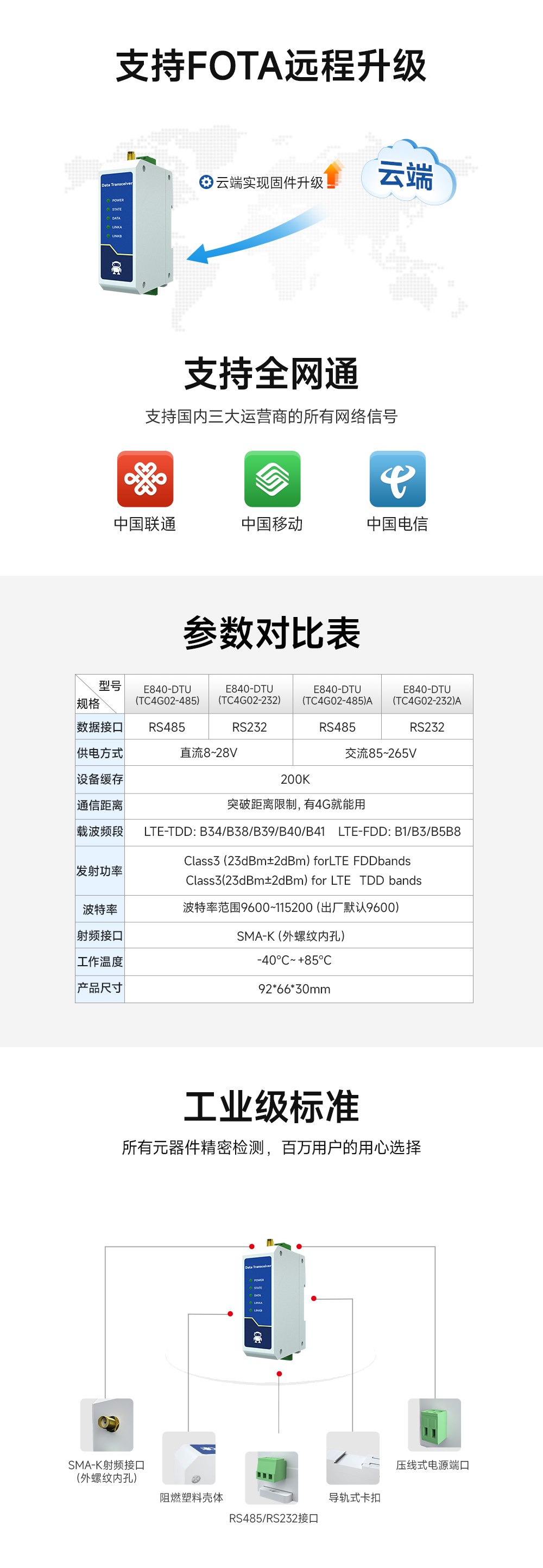

型號規格
| 型號規格 | 工作頻率 | 發射功率 | 規格特性 | 推薦應用場景 |
| dBm | ||||
| E95-DTU/E96-DTU(4G0x-xxx) | LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 | Class 3 (23dBm ±2dB) for LTE FDDbands Class 3 (23dBm ±2dB) for LTE TDDbands | 云數傳電臺 | 適用于距離遠、易受干擾的環境 |
通用規格參數
| 序號 | 項目 | 規格 | 說明 |
| 1 | 產品尺寸 | 92*67*30 mm | 詳見安裝尺寸 |
| 2 | 產品重量 | 95g | 重量公差 5g |
| 3 | 工作溫度 | -40℃～+85℃ | 滿足工業級使用需求 |
| 4 | 電壓范圍 | 8～28V DC/85~265V AC | - |
| 5 | 通訊接口 | RS485/RS232 | 3.81 接線端子 |
| 6 | 波特率 | 出廠默認9600 | 波特率范圍 1200～460800 |
| 腳號 | 名稱 | 功能 | 說明 |
| 1 | Restore | 恢復出廠設置按鈕 | 恢復出廠設置 |
| 2 | ANT | 射頻接口 | SMA-K，外螺紋內孔，特征阻抗 50Ω |
| 3 | DC | 電源接口 | 直流8~28V/交流85~265V電源輸入端口，壓線式端口 |
| 4 | RS485/RS232 | RS485/RS232 通信端口 | 標準 RS-485/RS-232 接口 |

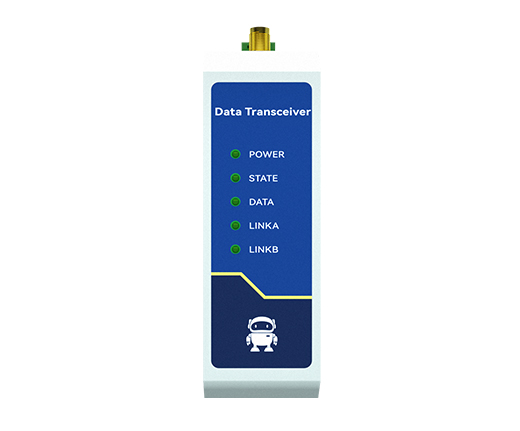

| 5 | PWR | 電源指示燈 | 電源接通時點亮，DC 8～28V/AC 85~265V |
| 6 | STATE | 入網狀態指示燈 | 熄滅：設備上電到正在搜尋 SIM 卡 ； 閃爍：設備檢查到正確的 SIM 卡，正在附著網絡； 常亮：設備附著網絡成功； |
| 7 | DATA | 數據收發指示燈 | 發送/接收數據時閃爍 |
| 8 | LINKA | 配置鏈路指示燈 | 常亮：工作異常； 常滅：連接不上配置服務器； 慢閃：工作正常 500ms/500ms； 快閃：流量超限，限制收發 100ms/100ms； |
| 9 | LINKB | 數據鏈路指示燈 | 常亮：設備與數據處理服務器連接成功； 熄滅：設備未成功連接到數據處理服務器； |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
技術應用 |
| 產品 型號 | 接口信號 | 傳輸方式 | AT指令 | TCP/UDP | 接口方式 | 產品尺寸 mm | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| E840-DTU(TCEC05-xxx)X-V2 | RS485/RS232 | 4G CAT1 | - | - | - | 92*66*30 | 無距離限制的低延遲、高速率云數傳電臺 | ||
| E840-DTU(TCEC05-485) | RS485 | 4G CAT1 | - | - | SMA-K | 80*28*27 | 無距離限制、低延遲、高速率云數傳電臺 | ||
| E840-TTL(EC05-DGC) | TTL | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 4G CAT1方案 | ||
| E840-TTL(EC05-DNE) | UART | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 最新4G CAT1方案 | ||
| E840-TTL(EC05-DNC) | UART | 4G CAT1 | 支持 | 支持 | IPEX 接口 | 25*25 | 最新4G CAT1方案 | ||
| E840-DTU(EC05-485)E | RS485 | LTE | - | 支持 | SMA-K | 102*28*27 | 高性價比小體積4G CAT.1 DTU | ||
| E840-DTU(EC05-485) | RS485 | LTE | - | 支持 | SMA-K | 102*28*27 | 高性價比小體積4G CAT.1 DTU | ||
| E840-DTU(EC03) | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*24 | 采用最新4G CAT1 | ||
| E840-DTU(EC04-xxx)x | RS485 | LTE | 支持 | 支持 | - | 92*66*30 | 最新4G CAT1方案 | ||
| E840-DTU(EC04)G | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 100*87*25 | 具有GPS定位功能的4G DTU | ||
| E840-DTU(EC04) | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 100*87*25 | 采用最新 4GCAT1 方案 | ||
| E840-DTU(TC4G0x-xxx)x | RS485/RS232 | - | - | - | - | 92*67*30 | 低延遲不限距離，1發多收，多發多收 | ||
| E840-DTU(EA01) | RS232 RS485 | NB-IoT | 支持 | 支持 | 壓線/DB9 | 82*84*24 | 雙向數據透明傳輸 | ||
| E840-DTU(EC01） | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 能夠滿足幾乎所有M2M應用需求 | ||
| E840-TTL-4G06M | UART | 4G/LTE | 支持 | 支持 | USB 2.0 | 51*29*2.8 | 全網通，性能穩定 | ||
| E840-TTL-4G06B | UART | 4G/LTE | 支持 | 支持 | USB 2.0 | 29*32*2.4 | 全網通，性能穩定 | ||
| E840-TTL(4G05-DGC) | UART | 4G/LTE | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 支持GPS衛星定位、全網通 | ||
| E840-DTU(4G-05) | RS232 RS485 | 4G/LTE | 支持 | 支持 | 壓線/DB9 | 84*82*24 | GPS衛星定位、全網通、支持云透傳 | ||
| E840-DTU(4G-02)E | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 雙向數據透明傳輸 | ||
| E840-TTL(4G02-DNE） | UART | 4G/LTE | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 全網通、支持云透傳 | ||
| E840-DTU(NB-03) | RS232 RS485 | NB-IoT | 支持 | 支持 | 壓線/DB9 | 82*84*25 | 覆蓋廣，支持多種網絡協議 | ||
| E840-TTL-NB03 | UART | NB-IoT | 支持 | 支持 | TTL@3.3V | 42*40*9.7 | 透明傳輸，支持TCP/UDP | ||
| E840-TTL(4G04-DNC) | UART | 4G | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 全網通、支持云透傳 | ||
| E840-DTU(4G-04) | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 全網通、支持云透傳 | ||
| E840-TTL-4G03 | UART | 4G/LTE | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 支持GPS衛星定位、全網通 | ||
| E840-TTL-GPRS03 | UART | GPRS | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 支持四頻，支持云透傳 | ||
| E840-DTU(4G-02) | RS232 RS485 | 4G | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 全網通、支持云透傳 | ||
| E840-TTL(4G02-DNC) | UART | 4G | 支持 | 支持 | 2.0mm直插 | 42*40*9.7 | 全網通、支持云透傳 | ||
| E840-DTU(GPRS-03) | RS232 RS485 | GPRS | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 支持四頻，支持云透傳 | ||
| E840-TTL(EM01-D) | 串口 | 4G | - | LTE-FDD LTE-TDD | MICRO自彈式SIM卡座 | 55.6*28*11.6 | 采用4G CAT1方案 | ||
| E840-DTU(NB-02) | RS232 RS485 | NB-IoT | 支持 | 支持 | 壓線/DB9 | 82*84*25 | 低功耗，支持定制 | ||
| E840-DTU(GPRS-01) | RS232 RS485 | GPRS | 支持 | 支持 | 壓線/DB9 | 84*82*25 | 支持四頻，高性價比 |
