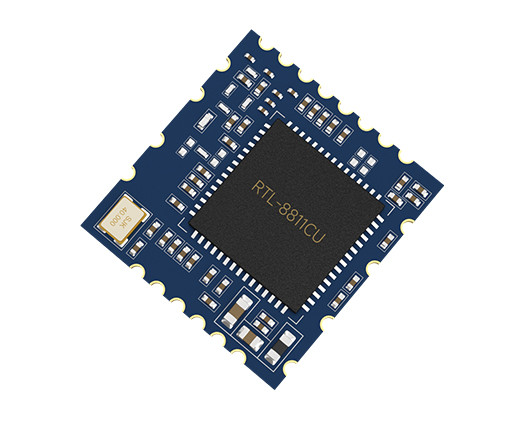

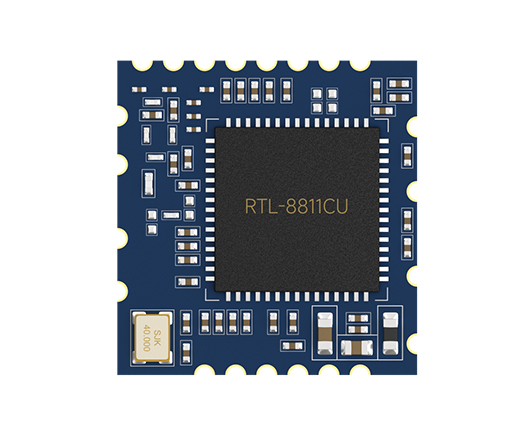

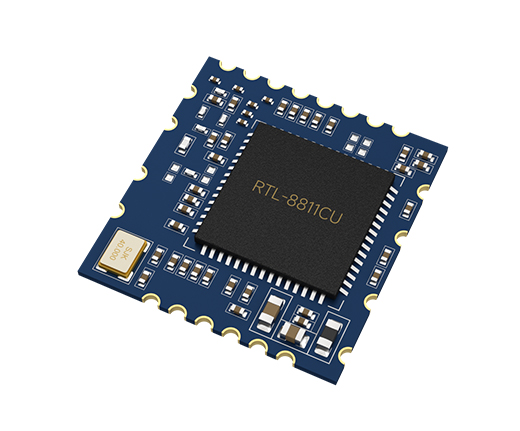

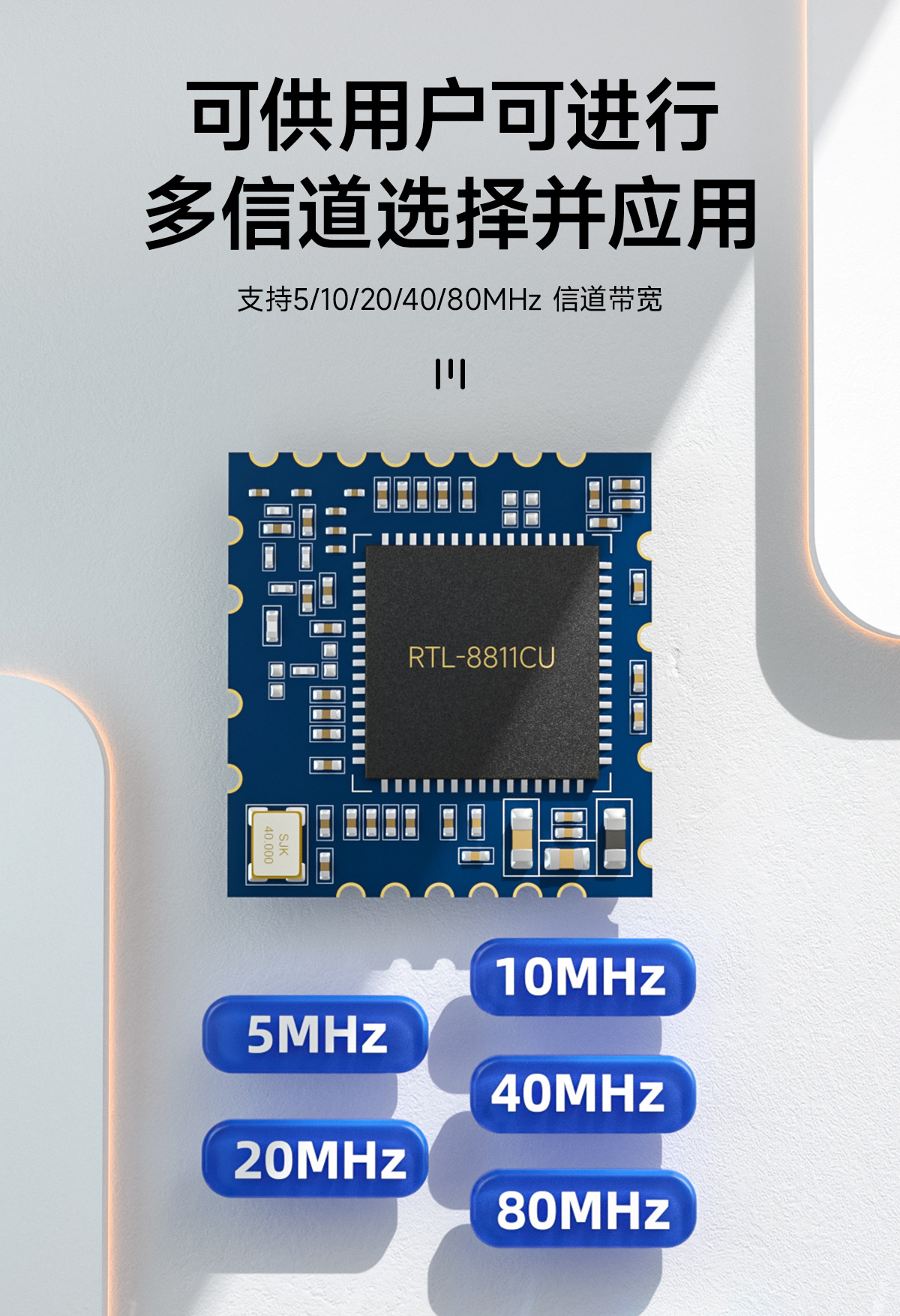

芯片方案：RTL8811CU-CU-CG
工作頻率：2.4GHz + 5.8GHz
通信接口：USB 2.0
通信距離：200m
產品尺寸：12*12*1.7mm

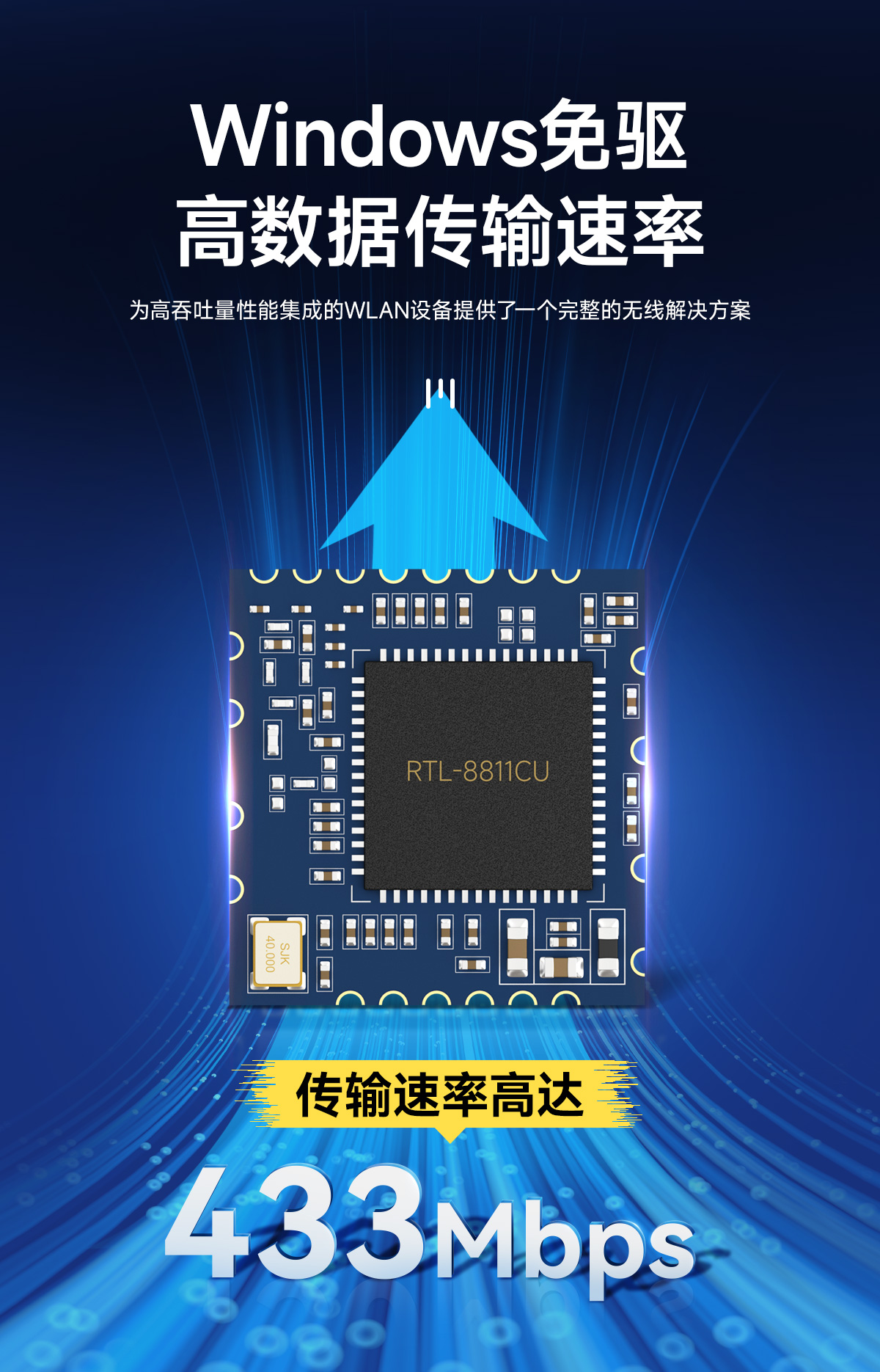

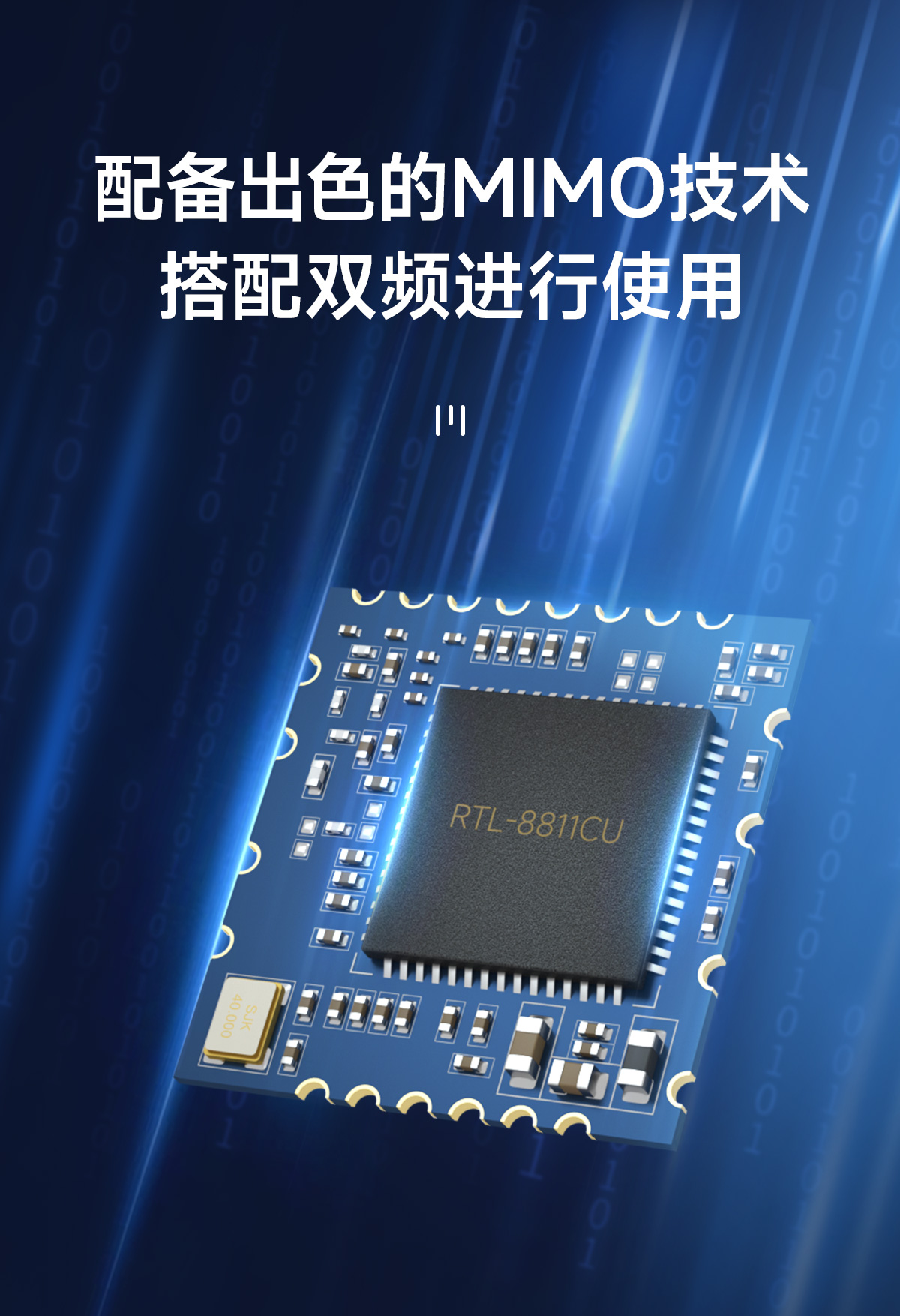

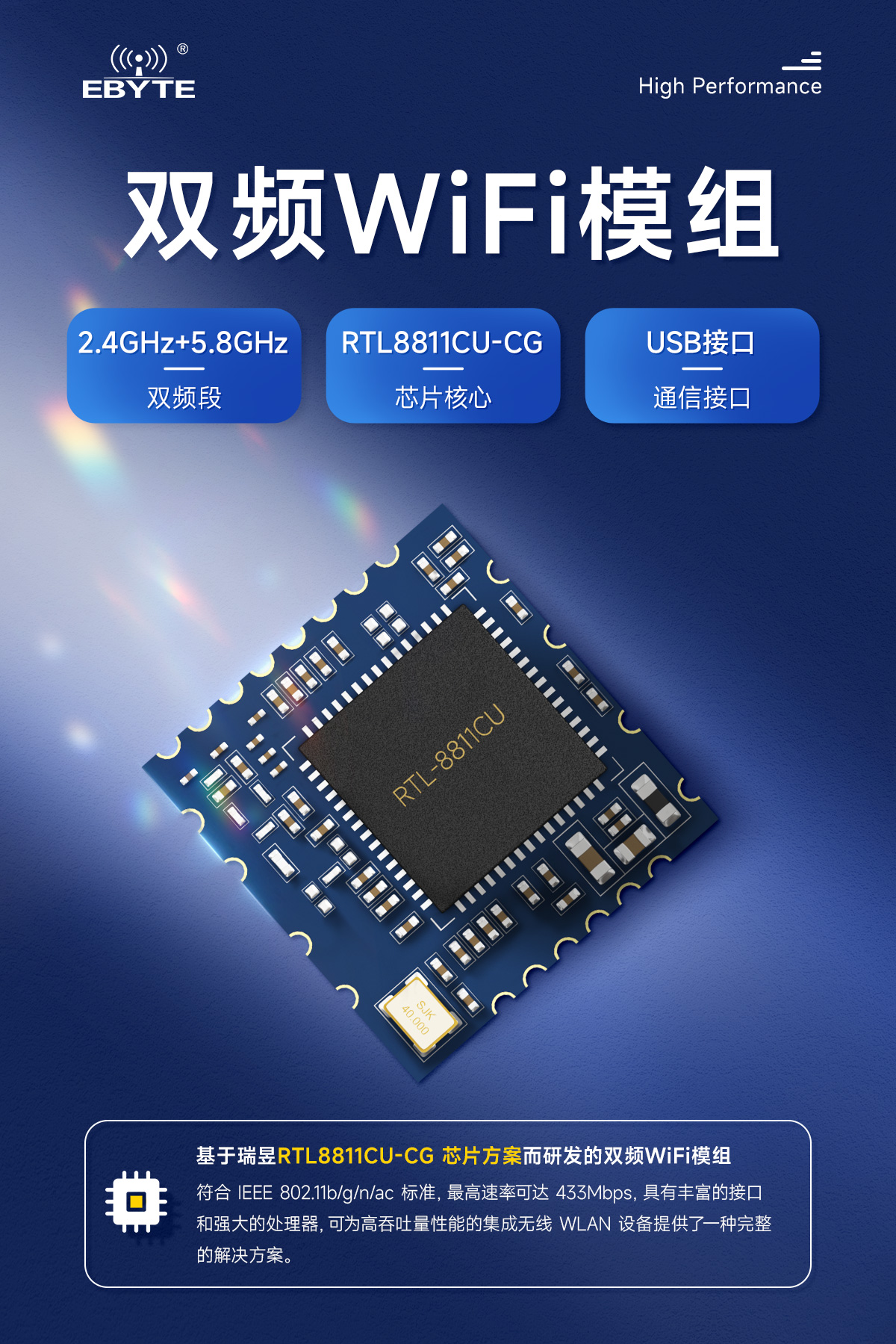

產品簡介：E103-RTL8811CU是一款成都億佰特電子科技有限公司基于瑞昱RTL8811CU-CU-CG芯片方案而研發的低成本高性能雙頻WiFi模組。符合IEEE 802.11b/g/n/ac標準，最高速率可達433Mbps，具有豐富的接口和強大的處理器，可為高吞吐量性能的集成無線WLAN設備提供了一種完整的解決方案。
| 射頻參數 | 單位 | 數值 | 備注 |
| WiFi 協議 | - | IEEE 802.11b/g/n/ac | |
| 參考距離 | M | 200 | 天線增益 5dBi，模塊與設備端通信 |
| 通信接口 | - | USB 2.0 | |
| 工作頻段 | GHz | 2.4～2.484&5.15~5.85 | 支持全球免許可 ISM 2.4GHz 頻段 |
| 工作溫度 | ℃ | -20~70 | |
| 工作濕度 | RH | 10%~95% | 無凝露 |
| 硬件參數 | 參數詳情 | 備注 |
| 芯片 | RTL8811CU-CU-CG | |
| 封裝方式 | 貼片 | |
| 天線接口 | 郵票孔 | 特性阻抗約 50 歐姆 |
| 通信接口 | USB 2.0 | |

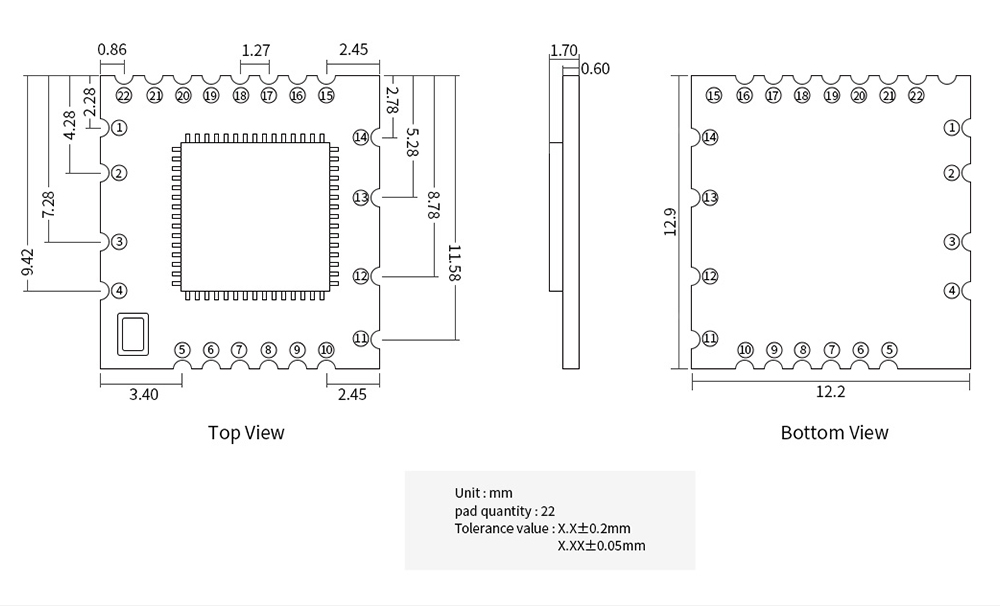

| 尺寸 | 12*12*1.7mm | 誤差尺寸為±0.2mm |
| 重量 | 0.47g | 誤差為±0.1g |
| 序號 | 引腳名稱 | 引腳類型 | 引腳功能描述 |
| 1 | GND | RF | 天線地腳 |
| 2 | WLAN_ANT | RF | 2.4G / 5G 天線接口（郵票孔） |
| 3 | NC | / | |
| 4 | GND | P | 地 |
| 5 | NC | / | |
| 6 | NC | / | |
| 7 | NC | / | |
| 8 | NC | / | |
| 9 | NC | / | |
| 10 | NC | / | |
| 11 | VDD33 | P | VDD 3.3V 電源 |
| 12 | DM | AI/O | USB2.0 Transmitter/Receiver Differential Pair |
| 13 | DP | AI/O | USB2.0 Transmitter/Receiver Differential Pair |
| 14 | GND | P | |
| 15 | NC | / | |
| 16 | WL_DIS | I | WLAN disable (active low) |
| 17 | NC | / | |
| 18 | CHIP_EN | I | 可以外部關閉模塊(激活低，內部拉高) |
| 19 | GPIO7 | I/O | 主機喚醒無線局域網，輸入信號由軟件控制 |
| 20 | GPIO6 | I/O | 無線局域網喚醒主機，由軟件控制輸出信號 |
| 21 | NC | / | |
| 22 | WL_LED | I | WLAN LED (active low) |
注：I-輸入；O-輸出；I/O-數字 I/O；P-電源或地; | |||
