芯片方案：MT7688AN/MT7628AN
工作頻率：2.4GHz
發射功率：20～24dBm
MCU主頻：580MHz
通信距離：200m
wifi協議：IEEE802.11b/g/n 產品重量：3.5g±0.1g

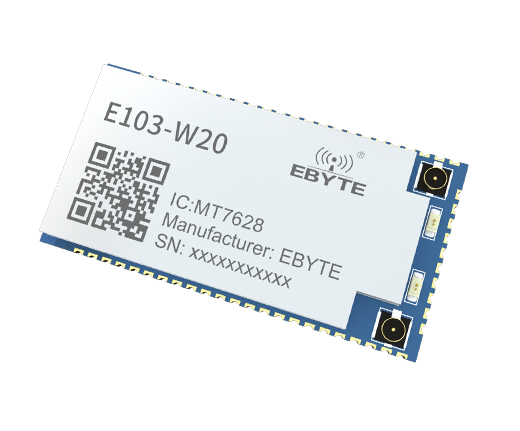

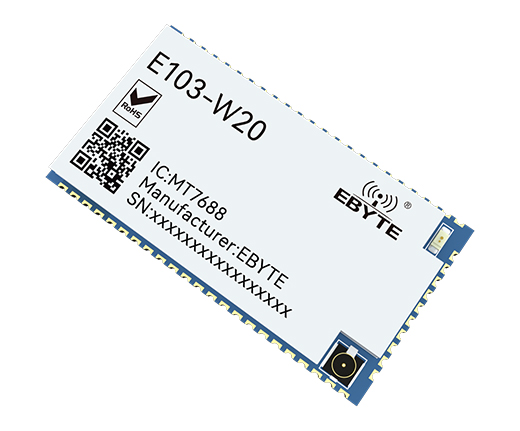

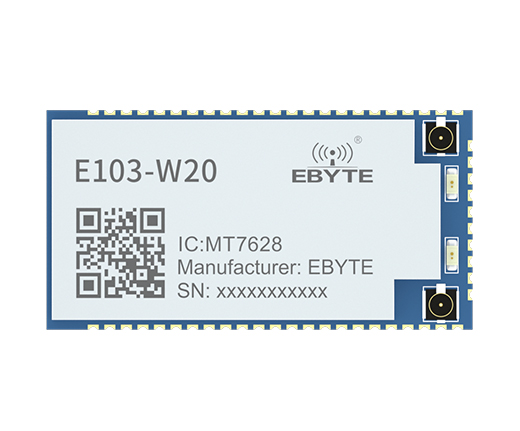

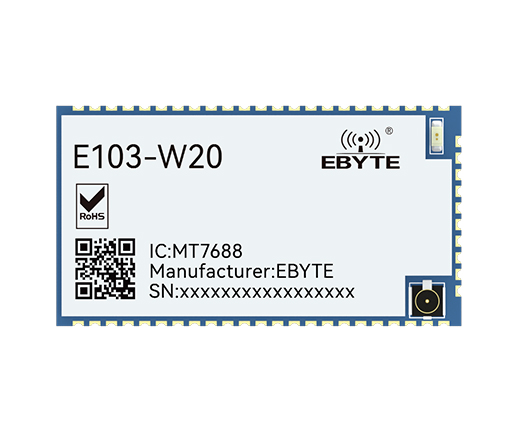

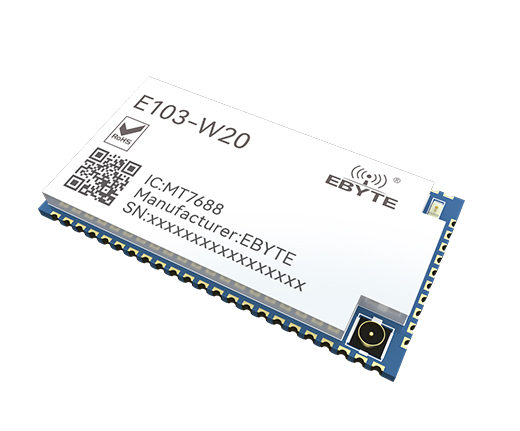

產品簡介：E103-W20（7688）和E103-W20（7628）模塊是基于聯發科MT7688AN及MT7628AN為核心的低成本低功耗的物聯網模塊。該WiFi模塊引出了MT7688AN/MT7628AN的所有接口，支持OpenWrt操作系統及自定義開發，具有豐富的接口和強大的處理器，可以廣泛的應用于智能設備或云服務應用等，并可以自由進行二次開發。
| 射頻參數 | 單位 | 型號 | 備注 | |
| E103-W20（7688） | E103-W20（7628） | |||
| 發射功率 | dBm | 20～24 | ||
| WiFi協議 | - | IEEE 802.11b/g/n | ||
| 參考距離 | M | 200 | 天線增益5dBi，模塊與設備端通信 | |
| 主頻 | MB | 580 | ||
| 電氣參數 | 單位 | 型號 | 備注 | ||
| E103-W20（7688） | E103-W20（7628） | ||||
| 工作電壓 | V | 3.3±0.2V | 超過3.5V永久燒毀模塊 | ||
| 通信電平 | V | 3.3 | 使用5V TTL 有風險燒毀 | ||
| 空載運行電流 | mA | 180±50 | 平均功耗 | ||
| 供電電流要求 | mA | ≥1000 | |||
| 溫度 | 工作溫度 | ℃ | -20～+55 | 工業級 | |
| 儲存溫度 | -40～+85 | ||||
| 濕度 | 使用 | %RH | 10～95（不凝結） | ||
| 存儲 | 5～95（不凝結） | ||||
| 硬件參數 | 型號 | 備注 | ||
| E103-W20（7688） | E103-W20（7628） | |||
| 芯片 | MT7688NN | MT7628NN | ||

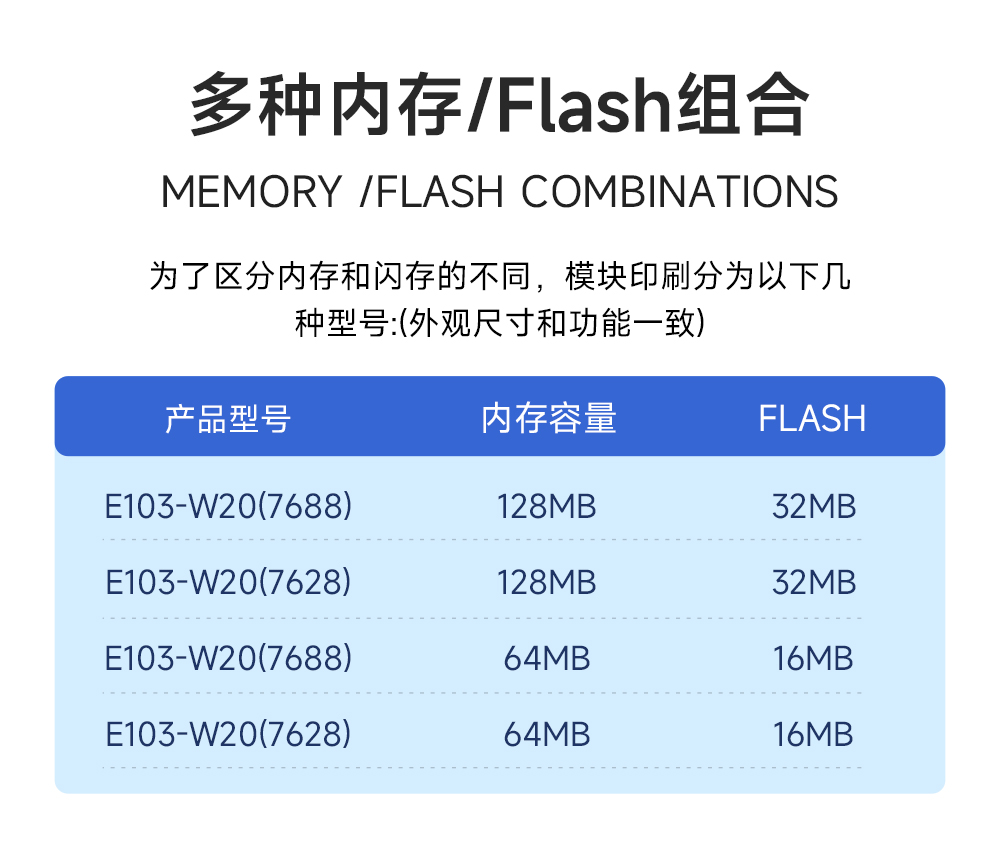

| Flash | 32MB | 可定制 16MB/8MB | ||
| 內存 | DDR2 128MB | 可定制 DDR2 256M/64M/32MB | ||
| 內核 | MIPS24KEc | |||
| 封裝方式 | 貼片 | |||
| 天線接口 | IPX | 特性阻抗約50 歐姆 | ||
| 接口 | Ethernet 接口 | 5 個 10M/100M 自適應 | 出廠默認固件支持的接口1 個 WAN、4 個 LAN。 | |
| UART | 3 路 | 固件支持的接口有2 路 UART 具備透?jìng)鞴δ堋?/span> | ||
| SDIO | 1路 | 固件接口不支持 | ||
| SPI | 1路 | 固件接口不支持 | ||
| I2C | 1路 | 固件接口不支持 | ||
| I2S | 1路 | 固件接口不支持 | ||
| PWM | 1 路 | 固件接口不支持 | ||
| GPIO | 8 路以上 | 固件支持的接口已定義功能 | ||

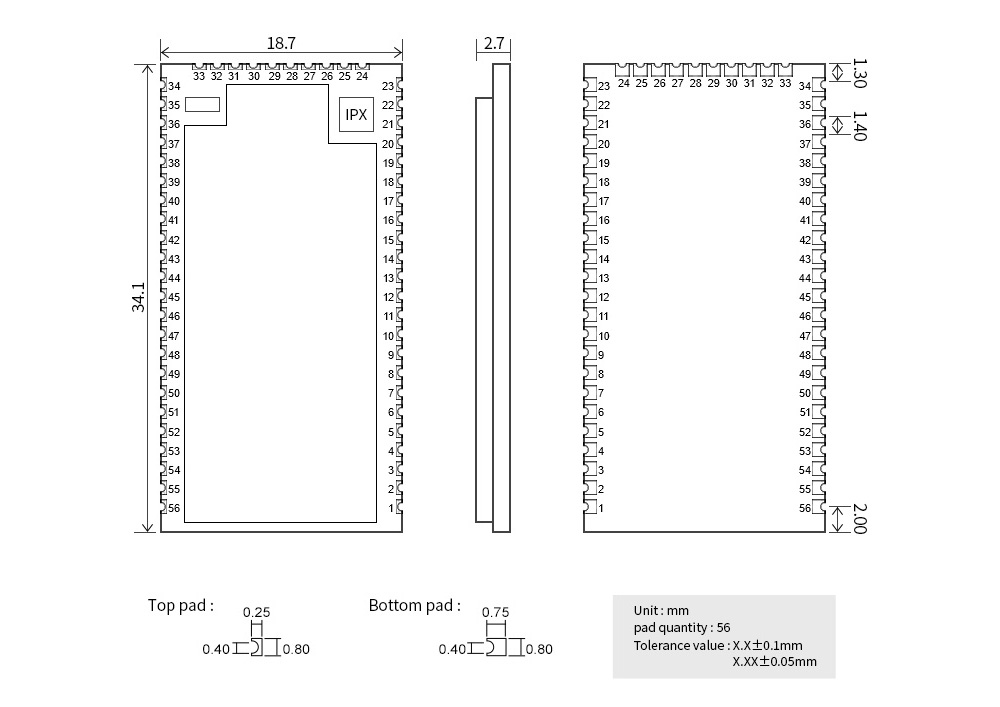

| 尺寸 | 34.1*18.7*2.7mm | 36.1*18.7*2.7mm | 誤差尺寸為±0.1mm | |
注：1.模塊出廠默認燒寫的為我司基于Linux開發的固件；該固件的 Ethernet、WiFi、UART0 和 UART1 具有透?jìng)鞴δ? 2.可以根據實際使用情況燒寫 OPENWRT 程序或 MTK 原廠的 Linux 程序。 | ||||
E103-W20-MT7628-引腳圖
E103-W20-MT7688-引腳圖
| 序號 | 引腳名稱 | 引腳類型 | 引腳功能描述 | 默認具備功能 |
| 1 | GND | P | 地 | 系統電源（供電端建議加大電容使用） |
| 2 | 3.3VD | P | 3.3V輸入，建議供電電流>=1000mA | |
| 3 | 3.3VD | P | ||
| 4 | GND | P | 地 | |
| 5 | SPI_CS0 | I/O | SPI 總線?片選信號0 | 未定義，請懸空 |
| 6 | REF_CLKO | I/O | 參考時鐘輸出 | 未定義，請懸空 |
| 7 | PERST_N | I/O | PCIe設備復位輸出端 | 未定義，請懸空，不可下拉 |
| 8 | WDT_RST_N | I/O | 看門狗超時復位 | |
| 9 | EPHY_LED4 | I/O | PORT4 LED 低電平有效 | LAN4的網口燈 |
| 10 | EPHY_LED3 | I/O | PORT3 LED 低電平有效 | LAN3的網口燈 |
| 11 | EPHY_LED2 | I/O | PORT2 LED 低電平有效 | LAN2的網口燈 |
| 12 | EPHY_LED1 | I/O | PORT1 LED 低電平有效 | LAN1的網口燈 |
| 13 | EPHY_LED0 | I/O | PORT0 LED 低電平有效 | WAN的網口燈 |
| 14 | PORST_N | I/O | CPU復位，低電平有效 | 復位輸入，不用請懸空 |
| 15 | UART_TXD1 | O | 串口1數據發送 | 串口1輸出，不用請懸空，不可下拉 |
| 16 | UART_RXD1 | I | 串口1數據接收 | 串口1輸入，不用請懸空 |
| 17 | I2S_SDI | I/O | I2S數據輸入端 | 未定義，請懸空 |
| 18 | I2S_SDO | I/O | I2S數據輸出端 | 未定義，請懸空，不可上拉 |
| 19 | I2S_WS | I/O | I2S聲道選擇，0：左，1：右 | 未定義，請懸空 |
| 20 | I2S_CLK | I/O | I2S數據位時鐘 | 未定義，請懸空 |
| 21 | GND | P | 地 | 接地 |
| 22 | ANT | P | 天線RF接口，默認未接通 | 若需接通該腳，需取下天線座，換成0歐電阻 |
| 23 | GND | P | 地 | 接地 |
| 24 | I2C_SCLK | I/O | I2C總線時鐘 | 未定義，請懸空 |
| 25 | I2C_SD | I/O | I2C總線數據 | 未定義，請懸空 |
| 26 | SPI_CS1 | I/O | SPI片選信號1 | 未定義，請懸空 |
| 27 | SPI_CLK | I/O | SPI時鐘信號 | 未定義，請懸空，不可上拉 |
| 28 | SPI_MISO | I/O | SPI總線數據主入從出 | 未定義，請懸空，不可下拉 |
| 29 | SPI_MOSI | I/O | SPI總線數據主出從入 | 未定義，請懸空，不可上拉 |
| 30 | GPIO0 | I/O | 通用輸入輸出接口 | 未定義，請懸空 |
| 31 | UART_TXD0 | O | 串口0數據輸出 | 串口0輸出，不用請懸空，不可上拉 |
| 32 | UART_RXD0 | I | 串口0數據輸入 | 串口0輸入，不用請懸空 |
| 33 | WLED_N | I/O | WIFI LED，低電平有效 | 有WIFI信號時WIFI LED閃爍，可懸空 |
| 34 | MDI_RP_P0 | I/O | PORT0網絡信號接收正 | WAN口，不用請懸空 |
| 35 | MDI_RN_P0 | I/O | PORT0網絡信號接收負 | |
| 36 | MDI_TP_P0 | I/O | PORT0網絡信號發送正 | |
| 37 | MDI_TN_P0 | I/O | PORT0網絡信號發送負 | |
| 38 | MDI_TP_P1 | I/O | PORT0網絡信號發送正 | LAN1口，不用請懸空 |
| 39 | MDI_TN_P1 | I/O | PORT1網絡信號發送負 | |
| 40 | MDI_RP_P1 | I/O | PORT1網絡信號接收正 | |
| 41 | MDI_RN_P1 | I/O | PORT1網絡信號接收負 | |
| 42 | MDI_RP_P2 | I/O | PORT2網絡信號接收正 | LAN2口，不用請懸空 |
| 43 | MDI_RN_P2 | I/O | PORT2網絡信號接收負 | |
| 44 | MDI_TP_P2 | I/O | PORT2網絡信號發送正 | |
| 45 | MDI_TN_P2 | I/O | PORT2網絡信號發送負 | |
| 46 | MDI_TP_P3 | I/O | PORT3網絡信號發送正 | LAN3口，不用請懸空 |
| 47 | MDI_TN_P3 | I/O | PORT3網絡信號發送負 | |
| 48 | MDI_RP_P3 | I/O | PORT3網絡信號接收正 | |
| 49 | MDI_RN_P3 | I/O | PORT3網絡信號接收負 | |
| 50 | MDI_RP_P4 | I/O | PORT4網絡信號接收正 | LAN4口，不用請懸空 |
| 51 | MDI_RN_P4 | I/O | PORT4網絡信號接收負 | |
| 52 | MDI_TP_P4 | I/O | PORT4網絡信號發送正 | |
| 53 | MDI_TN_P4 | I/O | PORT4網絡信號發送負 | |
| 54 | USB_DP | I/O | USB數據正 | 未定義，請懸空 |
| 55 | USB_DM | I/O | USB數據負 | 未定義，請懸空 |
| 56 | GND | P | 地 | 接地 |
| 注：I-輸入；O-輸出；I/O-數字I/O；P-電源。IO 口驅動電流8mA 。 | ||||
