芯片方案：-
工作頻率：2.4~2.525GHz
發射功率：19~20dBm
通信距離：1000m
產品尺寸：14*23mm
產品重量：1.2±0.1g

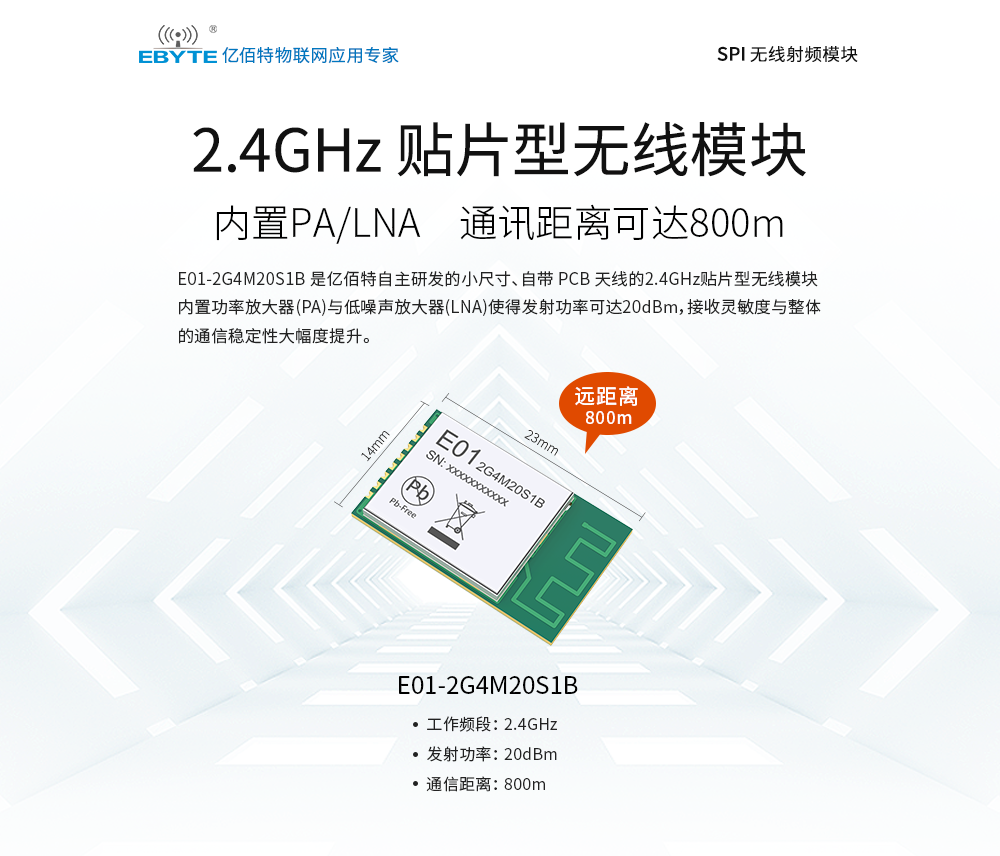

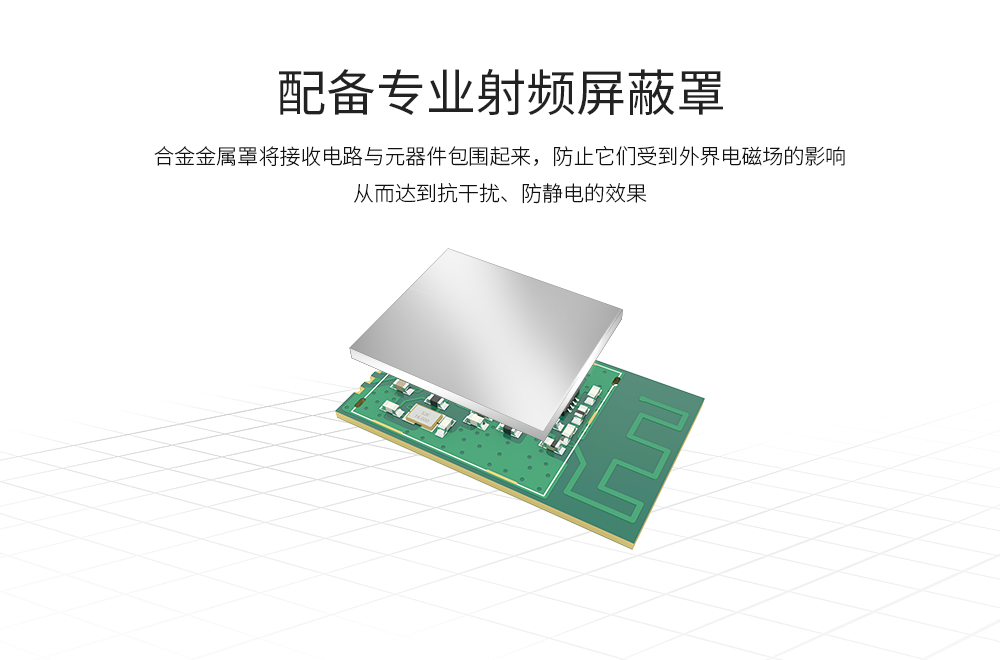

產品簡介：E01-2G4M20S1B是自主研發的小尺寸、自帶PCB天線的2.4GHz貼片型無線模塊。在原有基礎上內置了功率放大器（PA）與低噪聲放大器（LNA），使得最大發射功率達到100mW的同時接收靈敏度也獲得進一步的提升，在整體的通信穩定性上較沒有功率放大器與低噪聲放大器的產品大幅度提升。

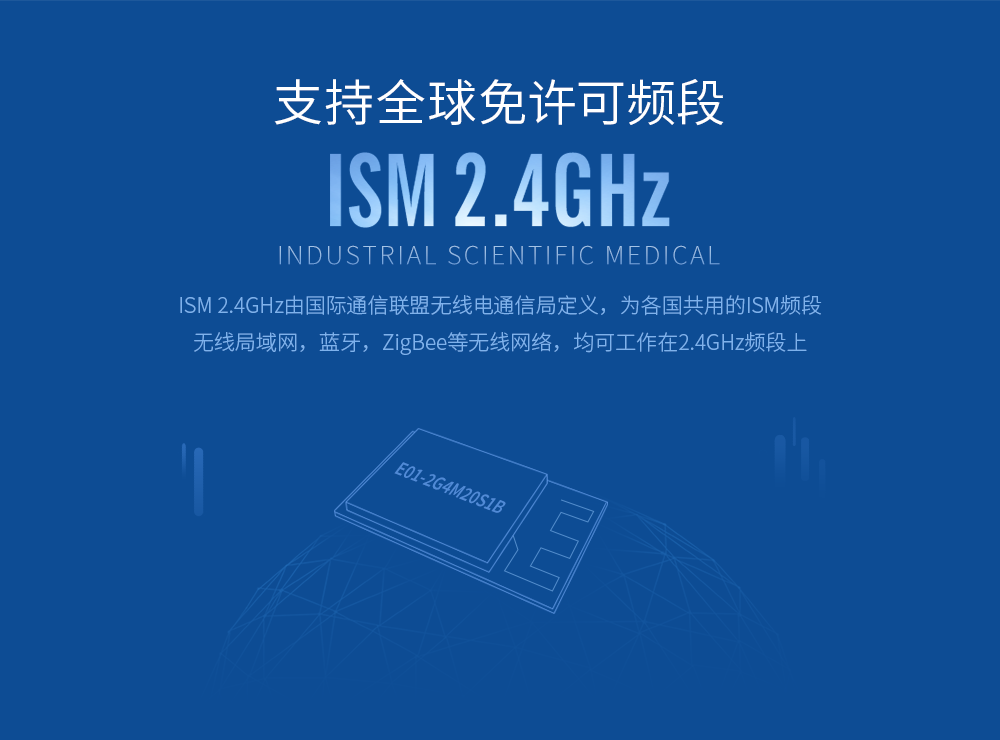

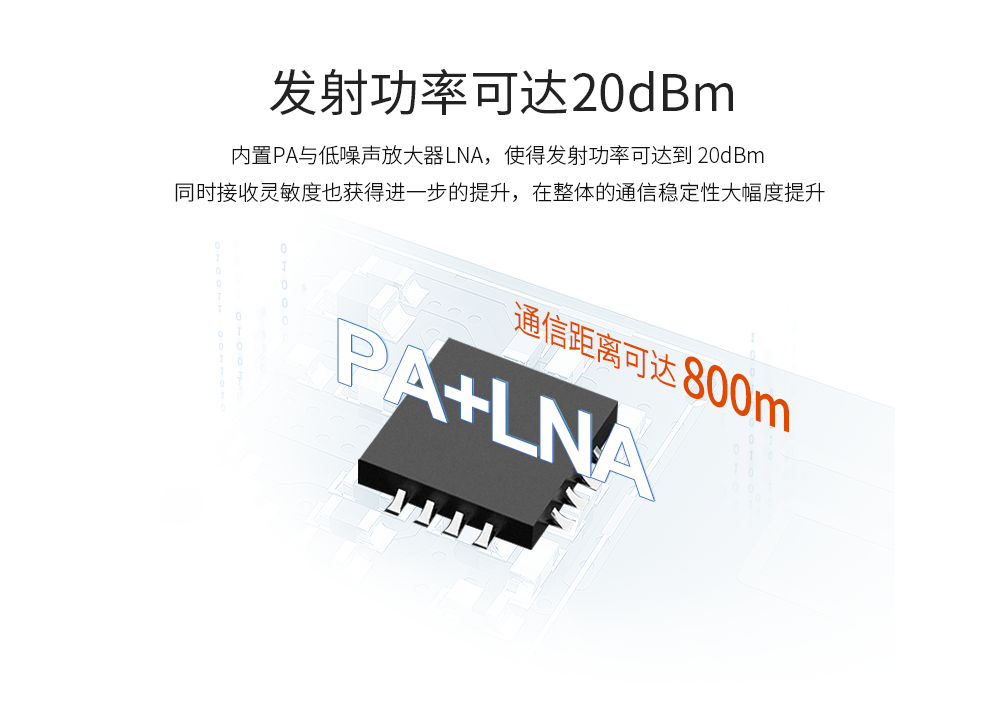

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2400~2525 MHz | 支持 ISM 頻段 |
| 發射功率 | 19~20 dBm | 軟件設置為 0dBm，模塊內置 PA |
| 接收靈敏度 | -97~-99 dBm | 空速 250kbps |

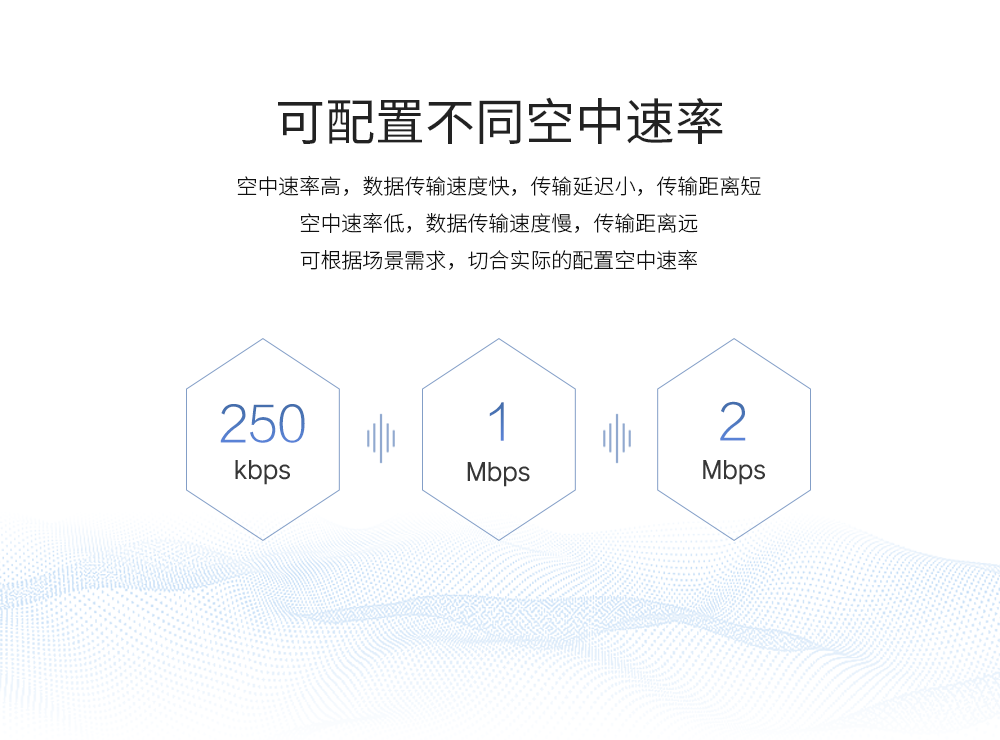

| 空中速率 | 250k~2Mbps | 用戶自行配置 |
| 實測距離 | 1000米 | 晴朗空曠環境，高度 2.5 米，空中速率 250kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 23 * 14 mm | 含板載 PCB 天線 |
| 天線形式 | PCB 天線 | 特性阻抗約 50 歐姆 |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.0 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 135 | - | mA | 瞬時功耗 |
| 接收電流 | - | 20 | - | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | 工業級設計 |

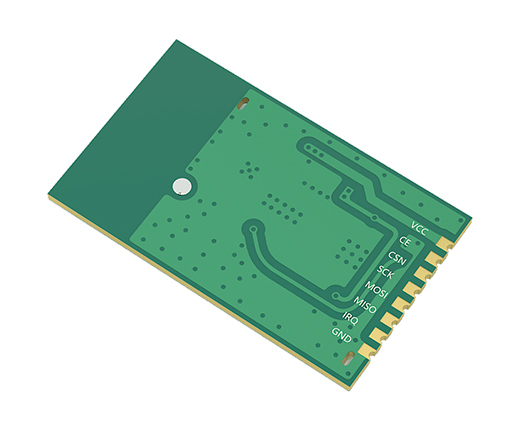

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | VCC | 電源 | 供電電源，必須2.0~3.6V之間 |
| 2 | CE | 輸入 | 模塊控制引腳 |
| 3 | CSN | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 4 | SCK | 輸入 | 模塊SPI總線時鐘 |
| 5 | MOSI | 輸入 | 模塊SPI數據輸入引腳 |
| 6 | MISO | 輸出 | 模塊SPI數據輸出引腳 |
| 7 | IRQ | 輸出 | 模塊中斷信號輸出，低電平有效 |
| 8 | GND | 電源 | 地線，連接到電源參考地 |
| 9 | GND | 電源 | 地線，連接到電源參考地（固定模塊） |
| 10 | GND | 電源 | 地線，連接到電源參考地（固定模塊） |
| 產品說明書 |
【用戶手冊】E01-2G4M20S1B_Usermanual  |
| 【用戶手冊】帶PCB天線無線模組的放置方式 |
| 開發測試 |
| 【封裝文件】E01-2G4M20S1B-LIB |
| 【嵌入式Demo】Demo_E01 |
| 【通信例程】ACK_Demo |
| 【測試底板】E01 |
| 【芯片資料】nRF24L01P |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：用2.0dbi的天線可以傳輸多遠呢？用在無人機遙控器上，附件為遙控器參數。 |
| 答：以實際環境為準。 |
| ★ 問：E01-ML01DP4/5使用E01-ML01D測試距離20m, 距離較近，但測試E01-ML01DP4/DP5,帶PA的模塊，則發送數據失敗，參照了官網的demo,但官網的是針對普通的，不加PA的模塊。有什么建議呢？ |
| 答：通訊距離受使用環境，電磁環境的影響，距離以實測為準；E01-ML01DP4/DP5，帶PA的模塊，請客戶參考PA的數據手冊，同時參考官方demo進行開發。 |
| ★ 問：設置芯片發射功率分別為0dBm、-6dBm、-12dBm、-18dBm時模塊實際輸出功率分別是多少? |
| 答：設置芯片發射功率分別為0dBm、-6dBm、-12dBm時模塊實際輸出功率分別是20dBm、14dBm、8dBm。 |
| ★ 問：關于nRF24L01P、nRF24LE1、nRF24LU1的區別？ |
| 答：1. nRF24L01P、nRF24LE1、nRF24LU1均是挪威Nordic公司出品射頻芯片；2. nRF24LE1集成了nRF24L01P和51單片機；3. nRF24LU1集成了nRF24L01P和51單片機，并且支持USB；4. nRF24L01P、nRF24LE1、nRF24LU1三款射頻芯片經調試后均可以互通。 |
