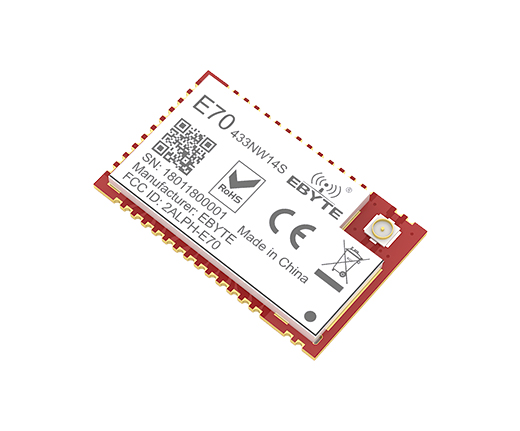

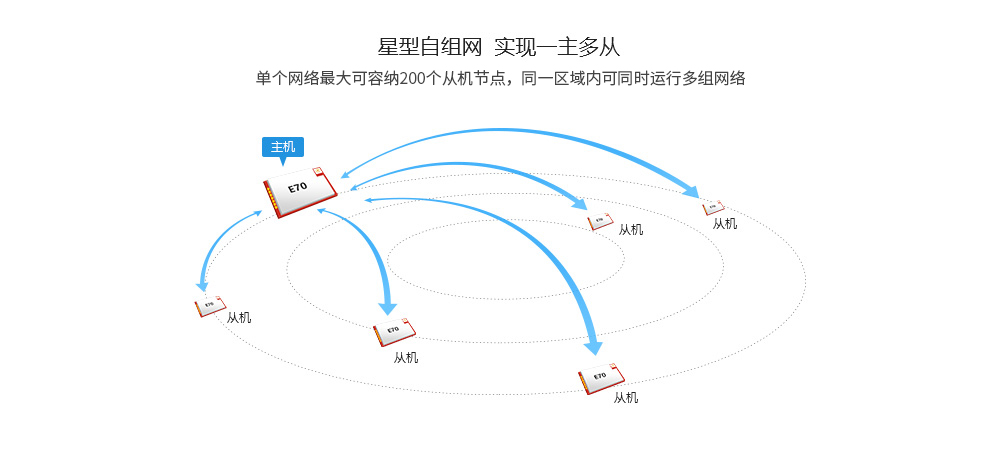

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 433.3~434.5MHz | 出廠默認 433MHz |
| 發射功率 | 13.6~15.3 dBm | 出廠默認 14dBm（約25mW） |
| 接收靈敏度 | -110 dBm | 空速 5kbps |
| 空中速率 | 5k，50kbps | 用戶編程控制 |

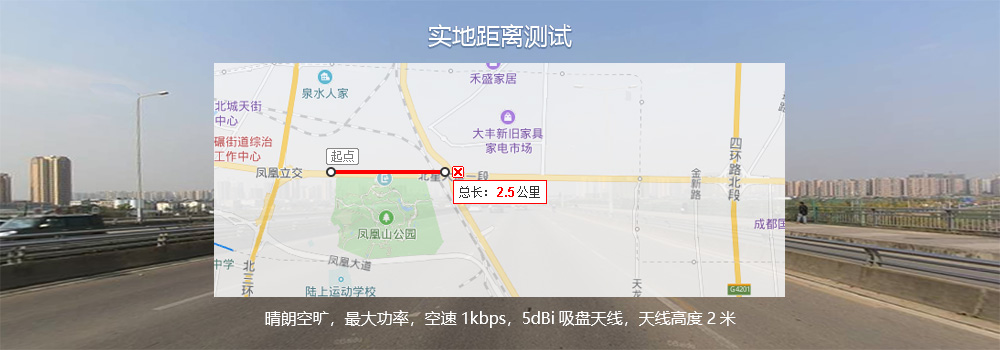

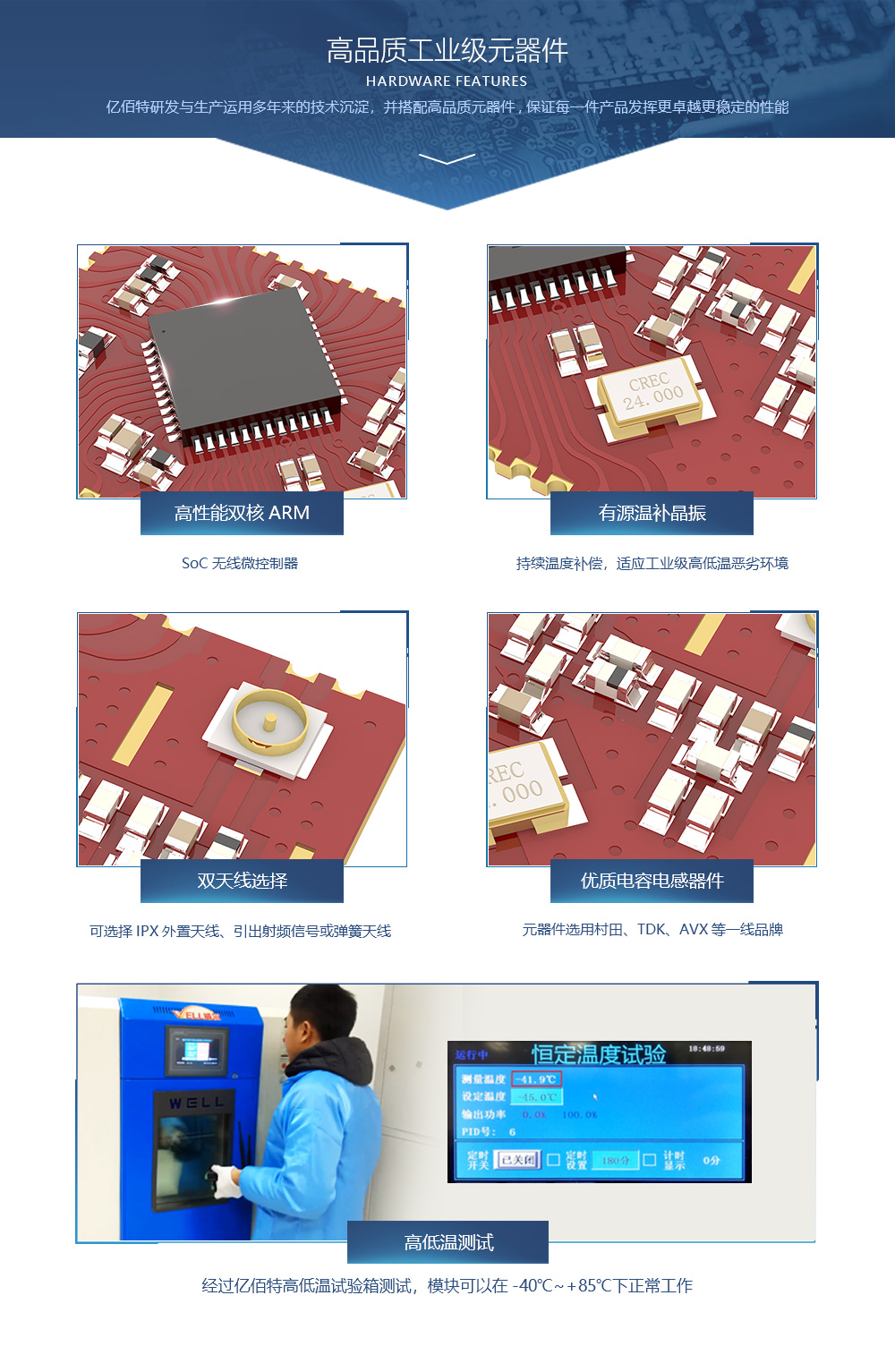

| 實測距離 | 2500米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2.5m，空速 5kbps |
| 硬件參數 | 參數值 | 備注 |

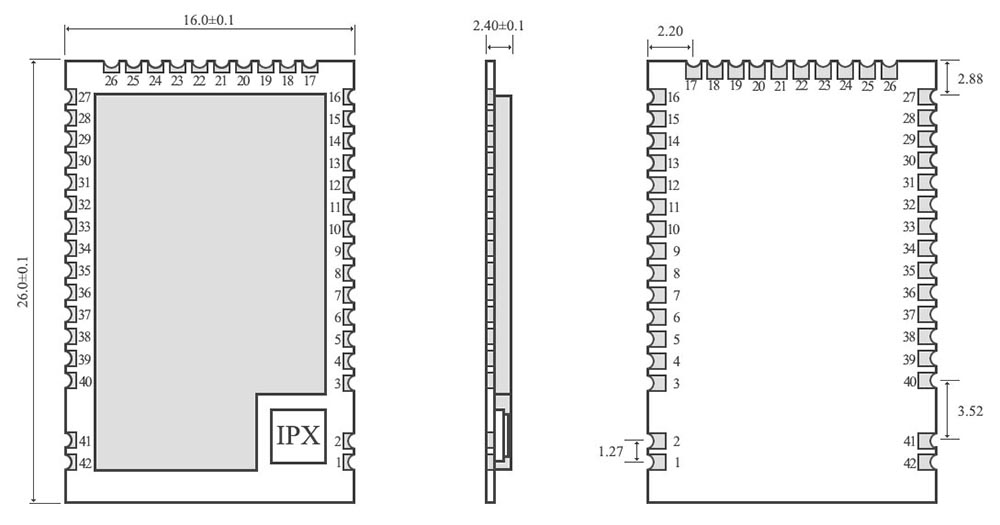

| 尺寸大小 | 16 * 26 mm | 不含SMA |
| 天線形式 | IPEX/郵票孔 | 等效阻抗約 50 歐姆 |
| 通信接口 | UART串口 | |
| 封裝方式 | 貼片 | |
| 緩存容量 | 512字節 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.2 | 3.3 | 3.8 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用 5V TTL 有風險燒毀 |
| 發射電流 | - | 37 | - | mA | 瞬時功耗 |
| 接收電流 | - | 8 | - | mA | |
| 休眠電流 | - | 2 | - | μA | 軟件關斷 |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |

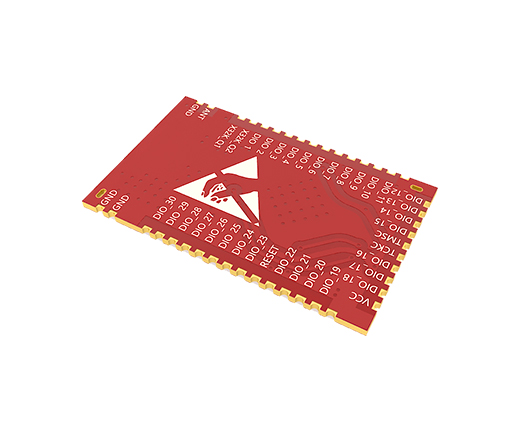

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1、16、27、41、42 | GND | 參考地 | 模塊地線 |
| 3-15、23-24、29-31、33-34、36-40 | NC | 保留腳 | 保留未用，需懸空 |
| 2 | ANT | - | 天線（50歐姆特性阻抗） |
| 17 | M0 | 輸入 | M1M0共同組合決定模塊4種工作模式 使用時需外部串聯一個1K的保護電阻，并且加一個1M的上拉電阻 （不可懸空，如不使用可接地） |
| 18 | M1 | 輸入 | M1M0共同組合決定模塊4種工作模式 使用時需外部串聯一個1K的保護電阻，并且加一個1M的上拉電阻 （不可懸空，如不使用可接地） |
| 19 | RXD | 輸入 | TTL串口輸入，連接到外部TXD輸出引腳。可配置為漏極開路或上拉輸入，詳見參數 設置 |
| 20 | TXD | 輸出 | TTL串口輸出，連接到外部RXD輸入引腳。可配置為漏極開路或推挽輸出，詳見參數 設置 |
| 21 | TMSC | 輸入 | JTAG TMSC |
| 22 | TCKC | 輸入 | JTAG TCKC |
| 25 | AUX | 輸出 | 用于指示模塊工作狀態，用戶喚醒外部MCU，上電自檢初始化期間輸出低電平 可配置為漏極開路輸出，或推挽輸出，詳見參數設置 使用時需外部串聯一個1K的保護電阻 （可以懸空） |
| 26 | VCC | - | 模塊電源正參考，電壓范圍：2.2V ~ 3.8V DC |
| 28 | ACK | 輸出 | 用戶指示模塊數據發送結果，發送前拉低，成功后拉高。 可配置為漏極開路輸出，或推挽輸出 使用時需外部串聯一個1K的保護電阻 （可以懸空） |
| 32 | RESET | 輸入 | 模塊復位腳 |
| 35 | LINK | 輸出 | 用于指示模塊當前網絡連接狀態。 可配置為漏極開路輸出，或推挽輸出，詳見參數設置 使用時需外部串聯一個1K的保護電阻 （可以懸空） |
| 產品說明書 |
【用戶手冊】E70-433NW14S_UserManual_CN_v1.7  |
| 開發測試 |
| 【封裝文件】Pcb_E70(433NWxxS) |
| 【測試底板】E70-TBL-NW01_Datasheet_CN |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】E70NW_Setting |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證資料 |
【CE認證】E70-CE證書  |
| 【FCC認證】E70-FCC證書 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://www.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：協助選型；1.要求模塊采用 ISM頻段 :如 433,315M,2.4G,470-510M,950-960M等均可；2.要求模塊的接口采用SPI，串口或USB口；3.WiFi模塊。 |
| 答：推薦了解下E70/E71/E76系列產品，但都不能全部滿足需求。WiFi模塊推薦使用E103-W02系列產品,如對成本有需求E103-W01。 |
