通信接口：UART
工作電壓：2.7-5.5V
定位系統：BDS

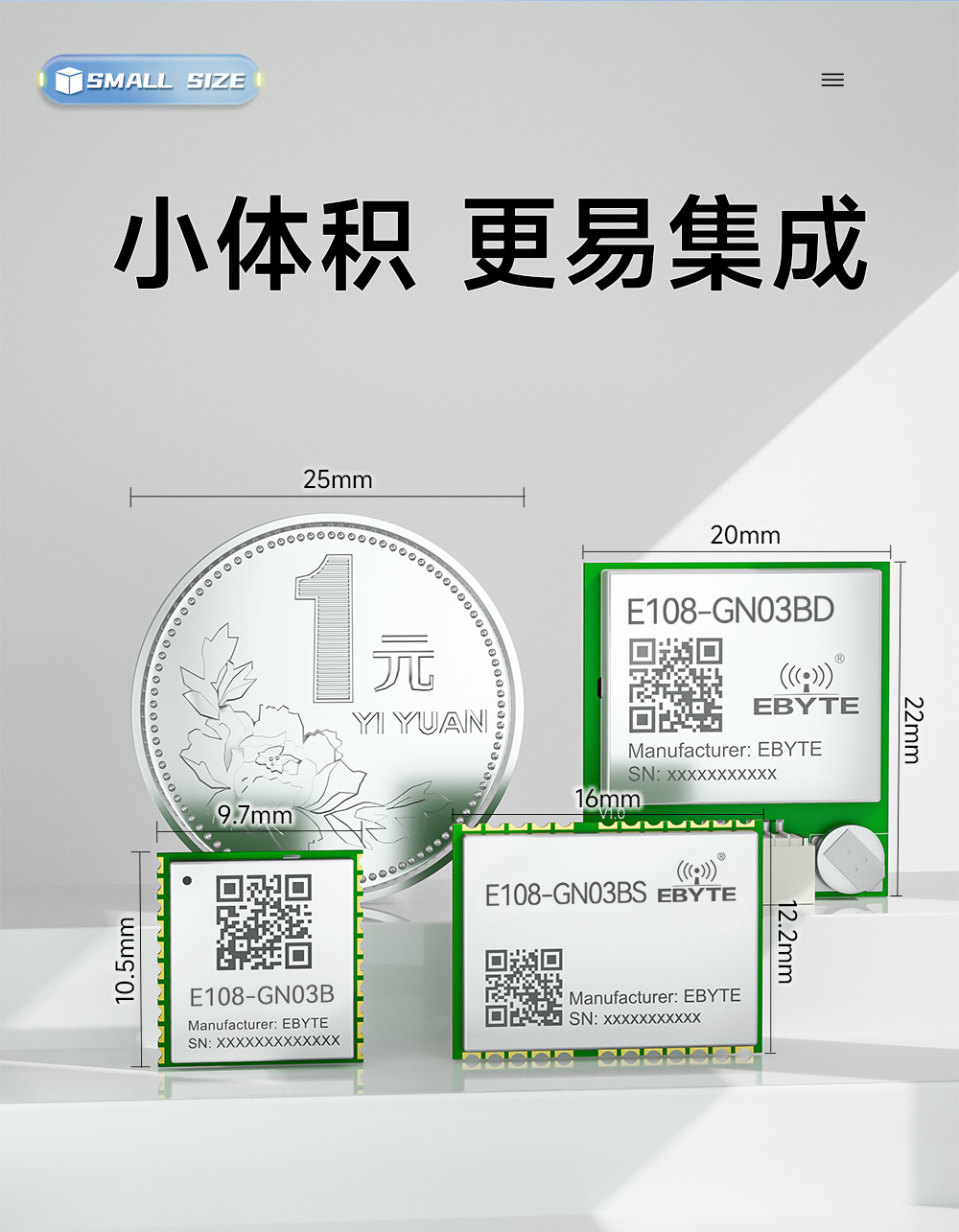

產品尺寸：20.0*22.0*7.8mm

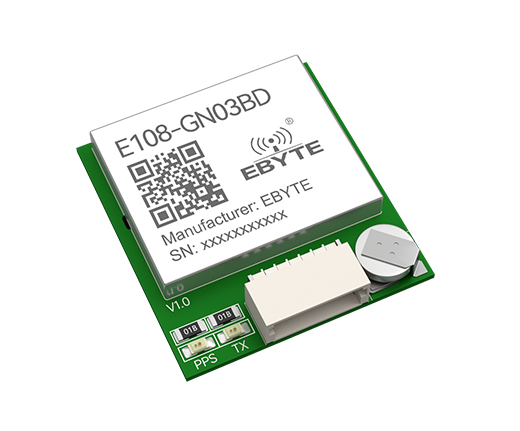

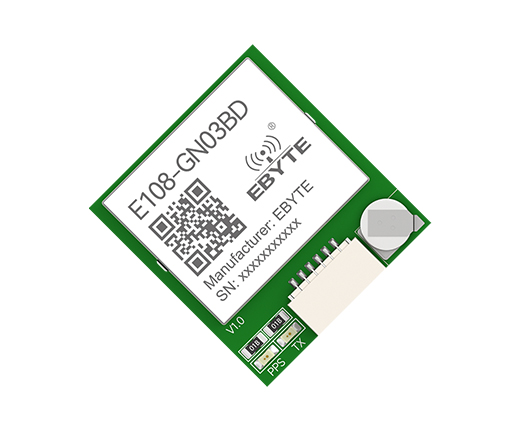

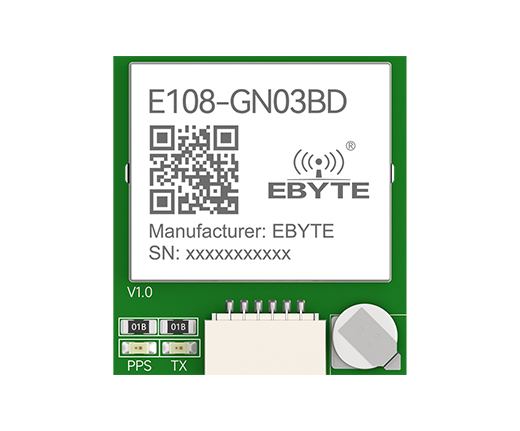

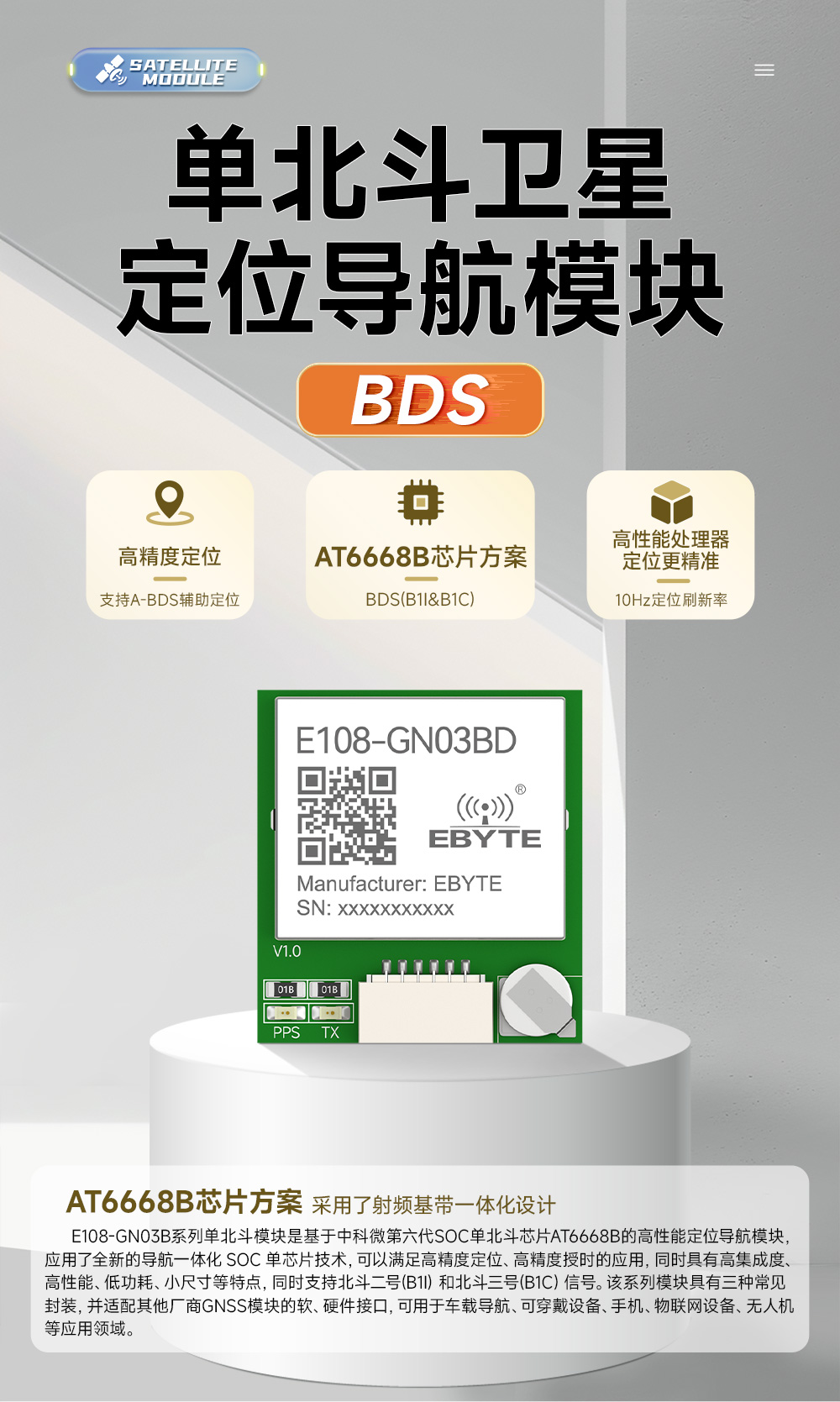

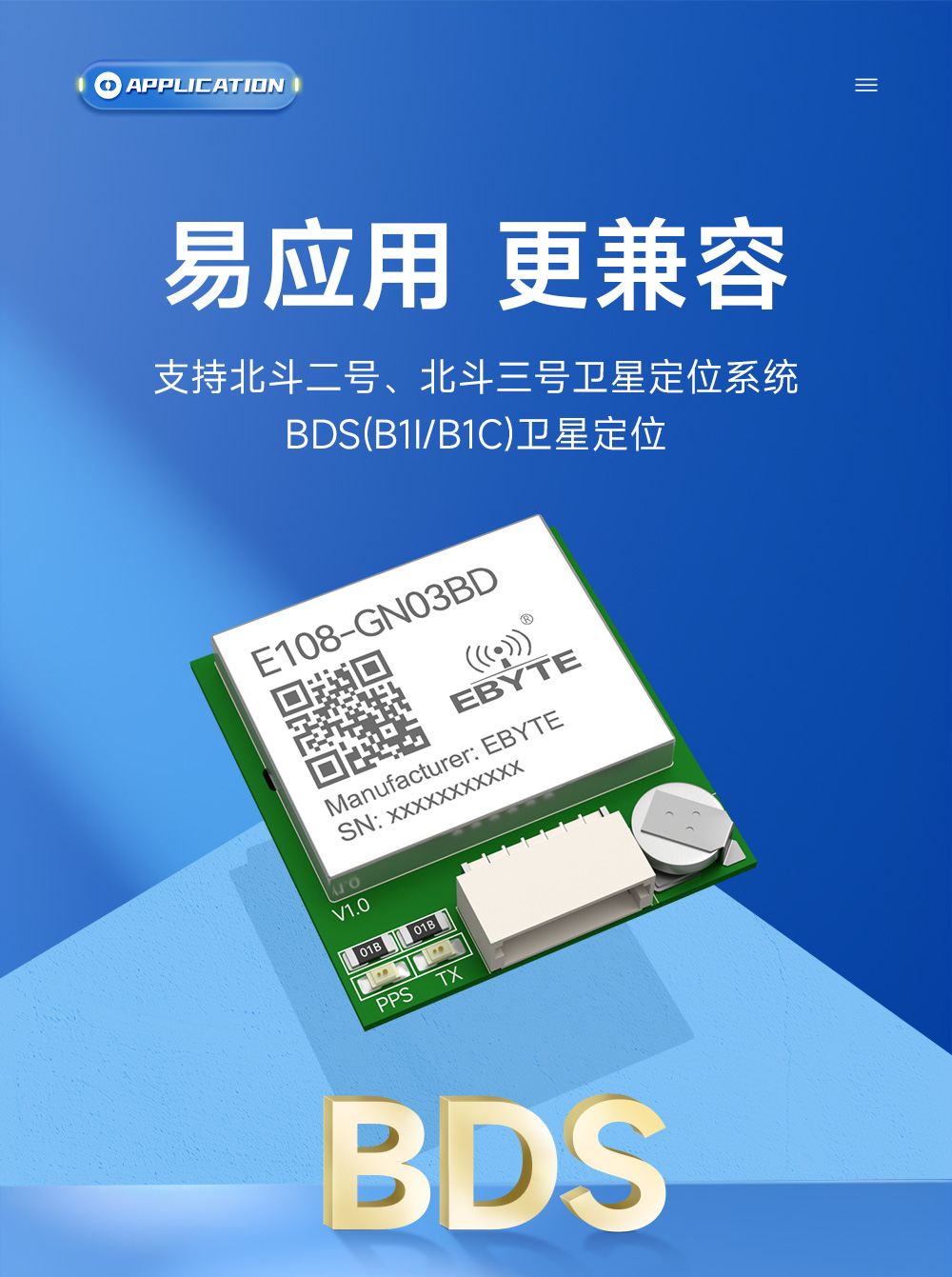

產品簡介：E108-GN03B單北斗定位導航模塊是基于中科微第六代SOC單北斗芯片AT6668B的高性能定位導航模塊，應用了全新的導航一體化SOC單芯片技術，可以滿足高精度定位、高精度授時的應用，同時具有高集成度、高性能、低功耗、小尺寸等特點，同時支持北斗二號(B1I) 和北斗三號(B1C）信號。該系列模塊具有三種常見封裝，并適配其他廠商GNSS模塊的軟、硬件接口，可用于車載導航、可穿戴設備、手機、物聯網設備、無人機等應用領域。
| 主要參數 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | ||
| E108-GN03B 工作電壓（V） | 2.7 | 3.3 | 3.6 | 超過 3.6V 可能燒毀模塊 |
| E108-GN03BS 工作電壓（V） | 2.7 | 3.3 | 3.6 | |
| E108-GN03BD 工作電壓（V） | 2.7 | 5 | 5.5 | 超過 5.5V 可能燒毀模塊 |
| 通信電平（V） | 3.3 | 除 E108-GN03BD 外，使用 5V TTL 有風險燒毀 | ||
| 最大可承受 ESD 水平（V） | - | - | 2000 | HBM |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 |
| 存儲溫度（℃） | -40 | - | 125 | |
| 濕度（%RH） | 5 | - | -95 | 無凝露 |
| 主要參數 | 描述 | 備注 |
| 波特率 | 4800~115200 | 默認 115200 |
| 數據位 | 8bit | - |
| 停止位 | 1 | - |
| 通信接口 | UART | - |
| 封裝接口 | 6Pin 接線座子，間距1.0mm | - |

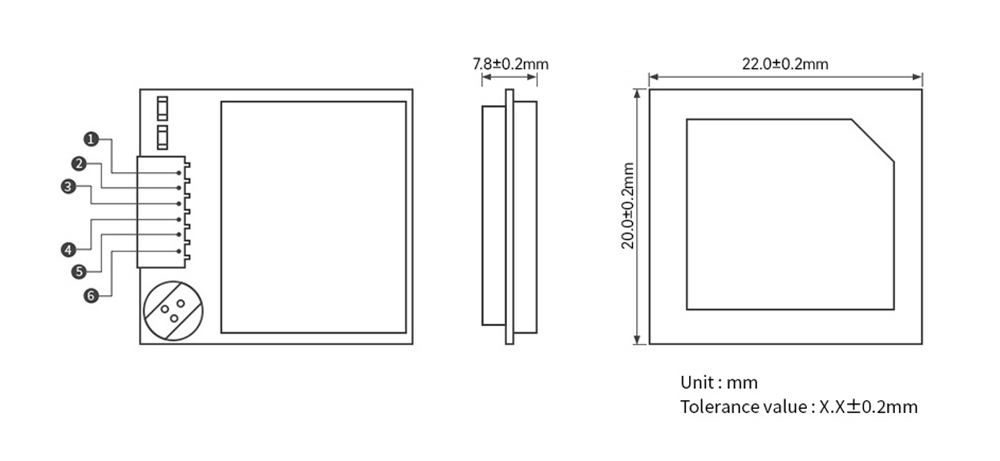

| 產品尺寸 | 20.0*22.0*7.8mm | ±0.2mm |

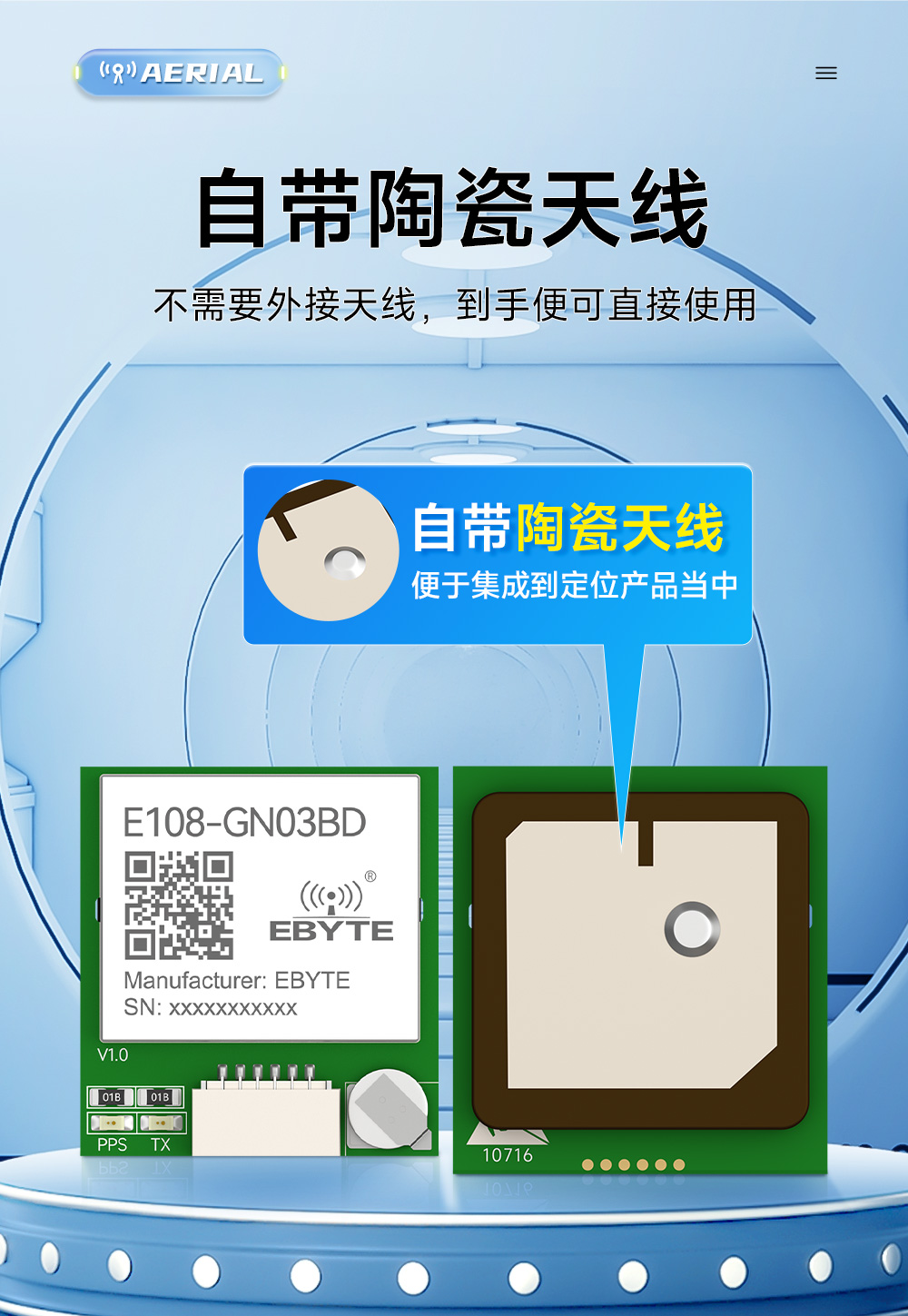

| 天線接口 | 陶瓷天線 | - |
| 通信協議 | 支持 NMEA0183 V4.10及以前版本 | - |
| 定位更新率 | 1Hz | 最大定位更新頻率可達 10Hz |
| 支持的定位系統 | BDS | BDS B1I、BDS B1C |
| 產品重量 | 7.9 g | ±0.1g |
| 類別 | 指標項 | 典型值 | 單位 |
| 定位時間 （測試條件 1） | 冷啟動 | ≤23 | s |
| 熱啟動 | ≤1 | s | |
| 重新捕獲 | ≤1 | s | |
| 靈敏度 （測試條件 2） | 冷啟動 | -148 | dBm |
| 熱啟動 | -156 | dBm | |
| 重新捕獲 | -160 | dBm | |
| 跟蹤 | -162 | dBm | |
| 精度 （測試條件 3） | 水平定位精度（靜態） | ＜2.5 | m |
| 垂直定位精度（靜態） | ＜3.0 | m | |
| 速度定位精度 | ＜0.1 | m/s | |
| 授時精度 | 30 | ns | |
| 功耗 （測試條件 4） | E108-GN03B 捕獲電流 | 25 | mA |
| E108-GN03BS 捕獲電流 | 26 | ||
| E108-GN03BD 捕獲電流 | 24 | ||
| E108-GN03B 跟蹤電流 | 25 | mA | |
| E108-GN03BS 跟蹤電流 | 26 | ||
| E108-GN03BD 跟蹤電流 | 24 | ||
| E108-GN03B 休眠電流 | 19 | uA | |
| E108-GN03BS 休眠電流 | 20 | ||
| E108-GN03BD 休眠電流 | 0.3 |
[測試條件 1]：接收衛星個數大于 6，所有衛星信號強度為-130dBm，測試 10 次取平均值，定位誤差小于 10 米。
[測試條件 2]：外接 LNA 噪聲系數 0.8，接收衛星個數大于 6，五分鐘之內鎖定或者不失鎖條件下的接收信號強度值。
[測試條件 3]：開闊沒有遮擋環境，連續 24 小時開機測試，50%CEP。
[測試條件 4]：接收衛星個數大于 6，所有衛星信號強度為-130dBm。
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | ON_OFF | 輸入 | 休眠控制，正常工作保持高電平(內部上拉)，低電平進入休眠 |
| 2 | 1PPS | 輸出 | 秒脈沖，1 Pulse Per Second |
| 3 | GND | - | 模塊地 |
| 4 | TXD | 輸出 | 串口輸出，3.3V 電平 |
| 5 | RXD | 輸入 | 串口輸入，3.3V 電平 |
| 6 | VCC | 輸入 | 模塊電源，供電范圍：2.7V-5.5V |
