通訊接口：RS485
傳輸距離：10km
工作電壓：AC 85～265V
安裝方式：導軌安裝
產品尺寸：108*87.5*65mm
產品重量：194g±5g

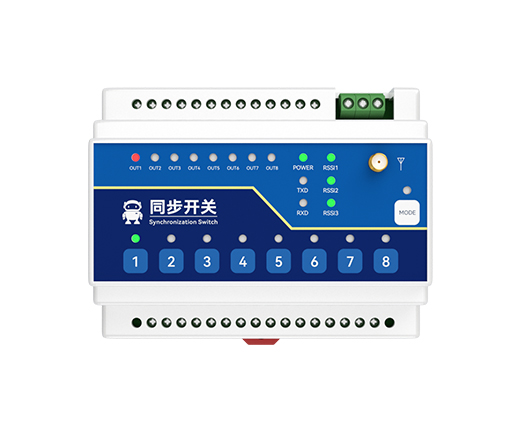

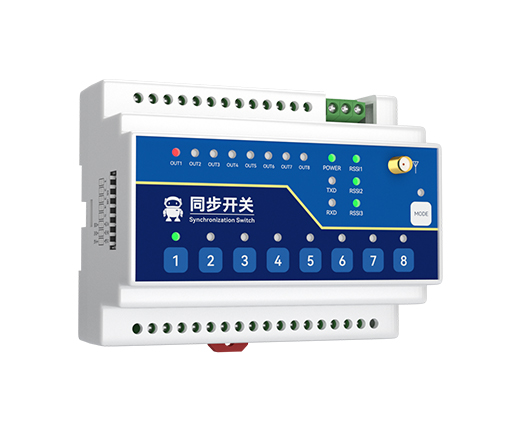

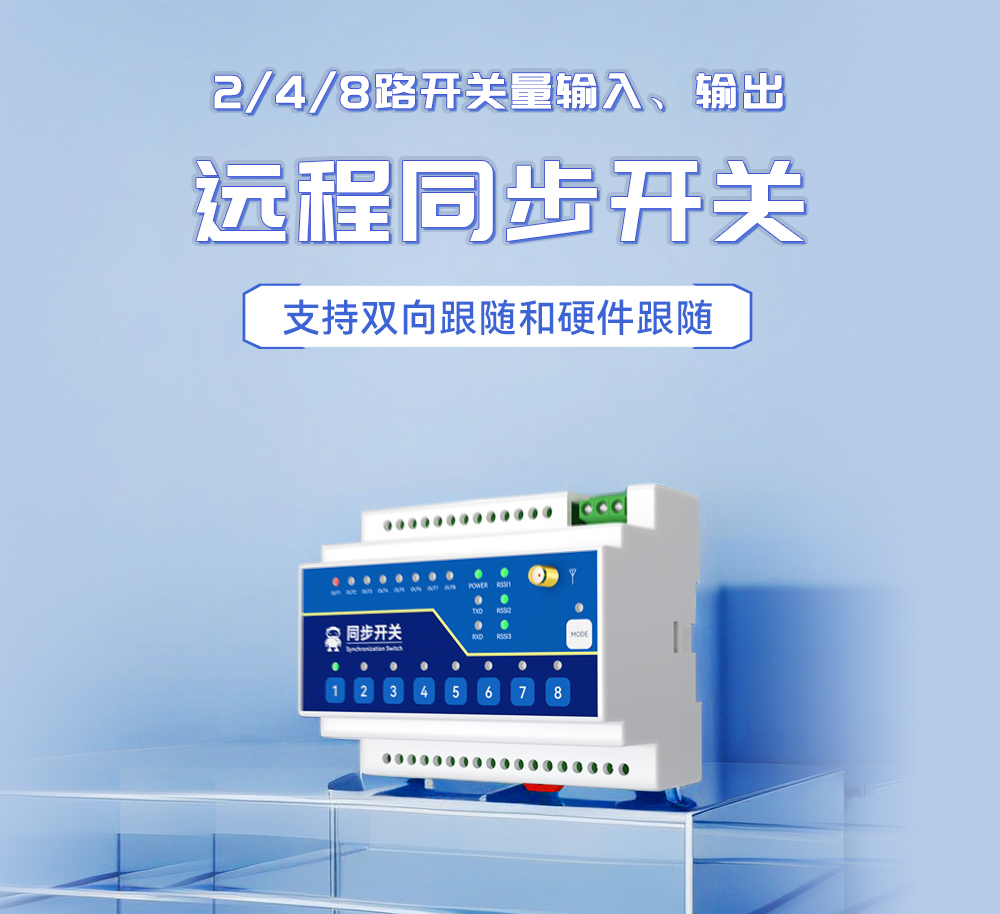

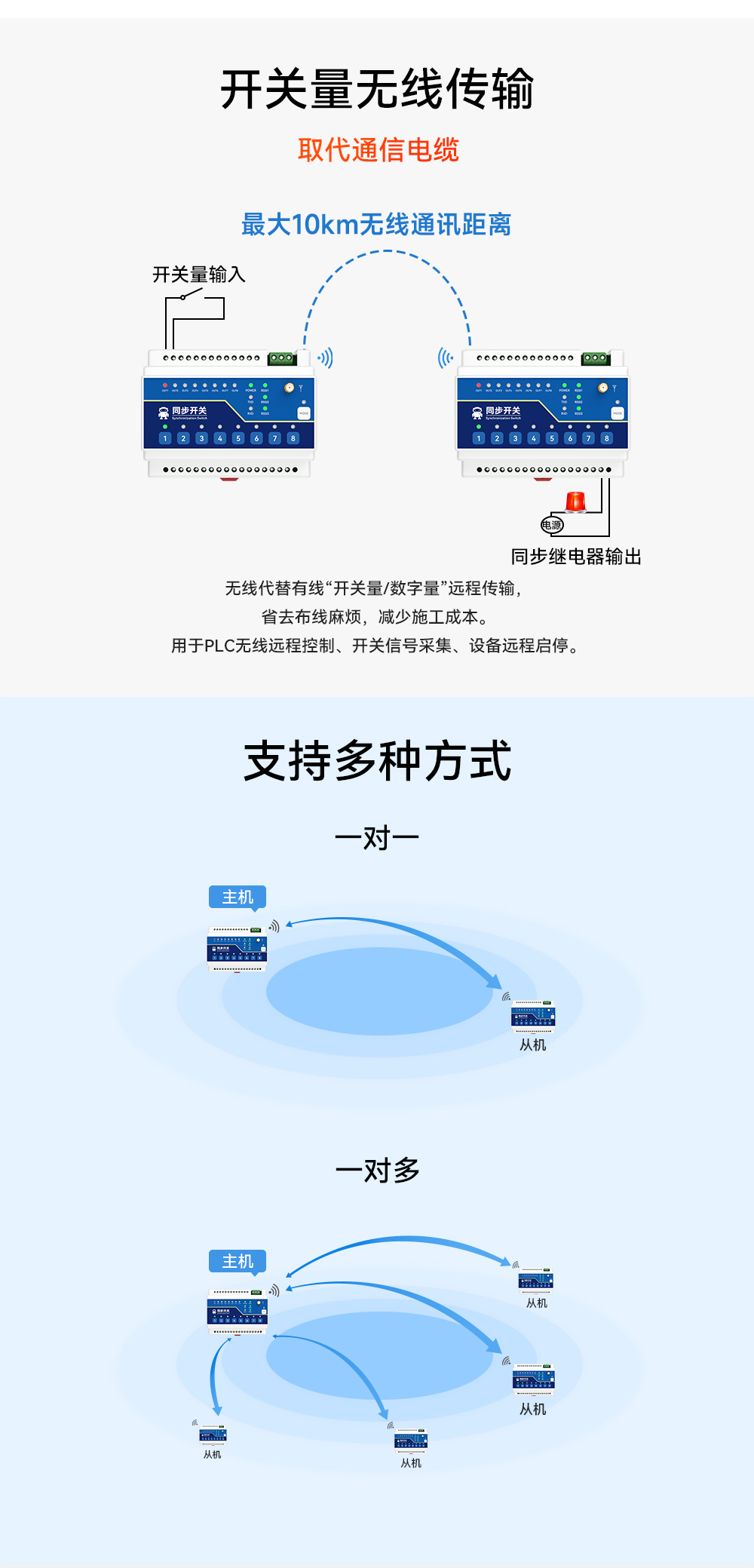

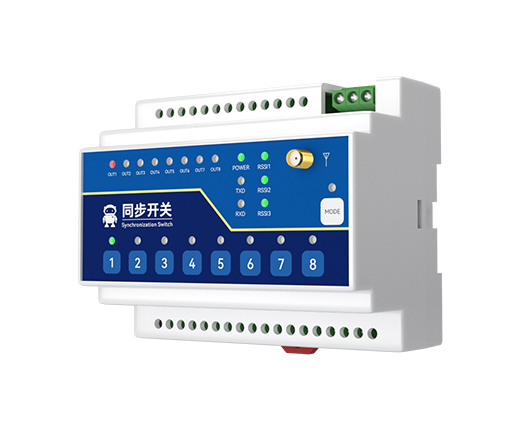

產品簡介：E860-DTU(2020-400SL)A無線遠程同步開關是一款通過LoRa調制技術實現開關量遠程傳輸?shù)慕K端設備，支持2路采集開關量輸入（DI）和2路控制繼電器輸出（DO）。其功能核心是實現遠程同步控制，無需布線，具有高度易用性，方便用戶快速集成于自己的系統中。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | AC 85～265V |
| 電源指示 | 綠色 LED 指示 | |
| 無線參數 | 工作頻段 | 410.125-493.125MHz（支持 ISM 頻段） |
| 發射功率 | 30dBm（最大功率約 1W） | |
| 接收靈敏度 | -148 dBm@2.4Kbps | |
| 傳輸距離 | 10 千米（晴朗空曠環境，最大功率，天線增益 5 dBi，高度 2m） | |
| 信道 | 撥碼開關，可配置 32 種通訊信道 | |
| 空速 | 距離優先（默認）、均衡模式、響應優先 | |
| 天線選項 | SMA 天線座（外螺內孔） | |
| DI 輸入 | DI 路數 | 2/4/8 路（可選） |
| 輸入類型 | 干接點/NPN 型 | |
| 輸入指示 | 綠色 LED 指示燈 | |
| DO 輸出 | DO 路數 | 2/4/8 路（可選） |
| DO 輸出類型 | A 型繼電器 | |

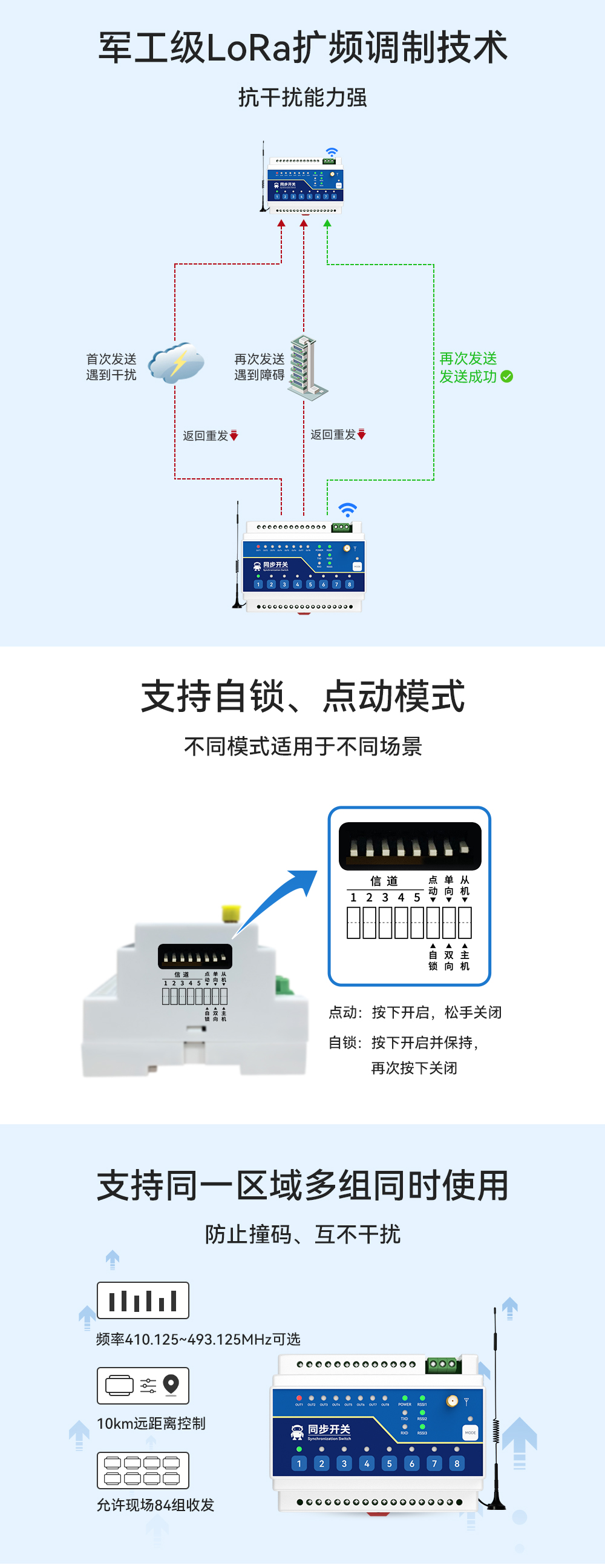

| DO 輸出模式 | 點動模式、自鎖模式 | |
| 繼電器觸點容量 | 7A 30VDC、7A 250VAC | |
| 輸出指示 | 紅色 LED 指示燈 | |
| 功耗 | 發射耗流 | 290mA @ DC 12V |
| 平均耗流 | 70mA @ DC 12V | |
| 一路繼電器耗流 | 15mA @ DC 12V | |
| 其他 | 產品尺寸 | 108mm * 87.5mm * 65mm（長*寬*高） |
| 產品重量 | 194g ± 5 g | |
| 工作溫濕度 | -40～+85℃、5%～95%RH（無凝露） | |
| 存儲溫濕度 | -60～+125℃、5%～95%RH（無凝露） | |
| 安裝方式 | 標準 35mm 導軌安裝 |

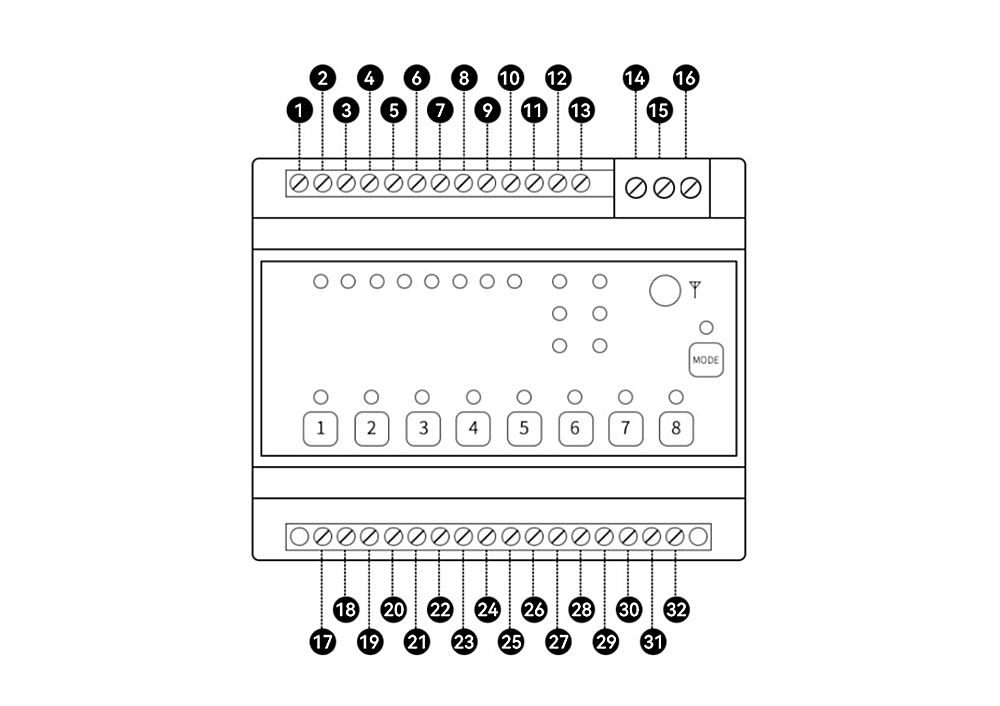

| 編號 | （E860-DTU（x0x0-400SL))設備）端口 | 說明（E860-DTU（x0x0-400SL))A 設備） |
| 1 | 開關量公共端 | 開關量公共端 |
| 2 | 開關量輸入端口 1 | 開關量輸入端口 1 |
| 3 | 開關量輸入端口 2 | 開關量輸入端口 2 |
| 4 | 開關量輸入端口 3 | 開關量輸入端口 3 |
| 5 | 開關量輸入端口 4 | 開關量輸入端口 4 |
| 6 | 開關量公共端 | 開關量公共端 |
| 7 | 開關量輸入端口 5 | 開關量輸入端口 5 |
| 8 | 開關量輸入端口 6 | 開關量輸入端口 6 |
| 9 | 開關量輸入端口 7 | 開關量輸入端口 7 |
| 10 | 開關量輸入端口 8 | 開關量輸入端口 8 |
| 11 | GND | GND |
| 12 | RS485-A | RS485-A |
| 13 | RS485-B | RS485-B |
| 14 | PE | 接地線 |
| 15 | 直流 8～28V(V+) | 交流 85～265V(N) |
| 16 | 直流 8～28V(V-) | 交流 85～265V(L) |
| 17 | 繼電器輸出 COM 端口 1 | 繼電器輸出 COM 端口 1 |
| 18 | 繼電器輸出常開端口 1 | 繼電器輸出常開端口 1 |
| 19 | 繼電器輸出 COM 端口 2 | 繼電器輸出 COM 端口 2 |
| 20 | 繼電器輸出常開端口 2 | 繼電器輸出常開端口 2 |
| 21 | 繼電器輸出 COM 端口 3 | 繼電器輸出 COM 端口 3 |
| 22 | 繼電器輸出常開端口 3 | 繼電器輸出常開端口 3 |
| 23 | 繼電器輸出 COM 端口 4 | 繼電器輸出 COM 端口 4 |
| 24 | 繼電器輸出常開端口 4 | 繼電器輸出常開端口 4 |
| 25 | 繼電器輸出 COM 端口 5 | 繼電器輸出 COM 端口 5 |
| 26 | 繼電器輸出常開端口 5 | 繼電器輸出常開端口 5 |
| 27 | 繼電器輸出 COM 端口 6 | 繼電器輸出 COM 端口 6 |
| 28 | 繼電器輸出常開端口 6 | 繼電器輸出常開端口 6 |
| 29 | 繼電器輸出 COM 端口 7 | 繼電器輸出 COM 端口 7 |
| 30 | 繼電器輸出常開端口 7 | 繼電器輸出常開端口 7 |
| 31 | 繼電器輸出 COM 端口 8 | 繼電器輸出 COM 端口 8 |
| 32 | 繼電器輸出常開端口 8 | 繼電器輸出常開端口 8 |
