接口：USB
芯片：-
頻段：400MHz
功能：用于快速評估測試E42-400M20S無線射頻模塊。

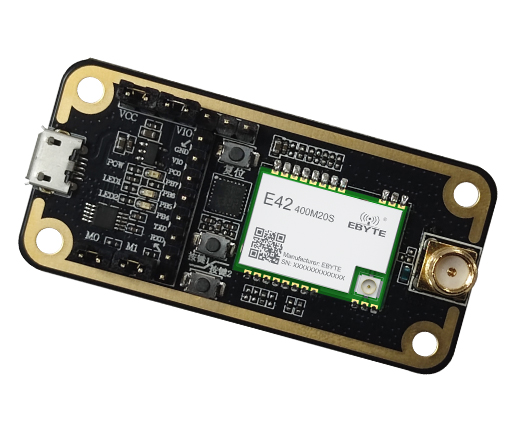

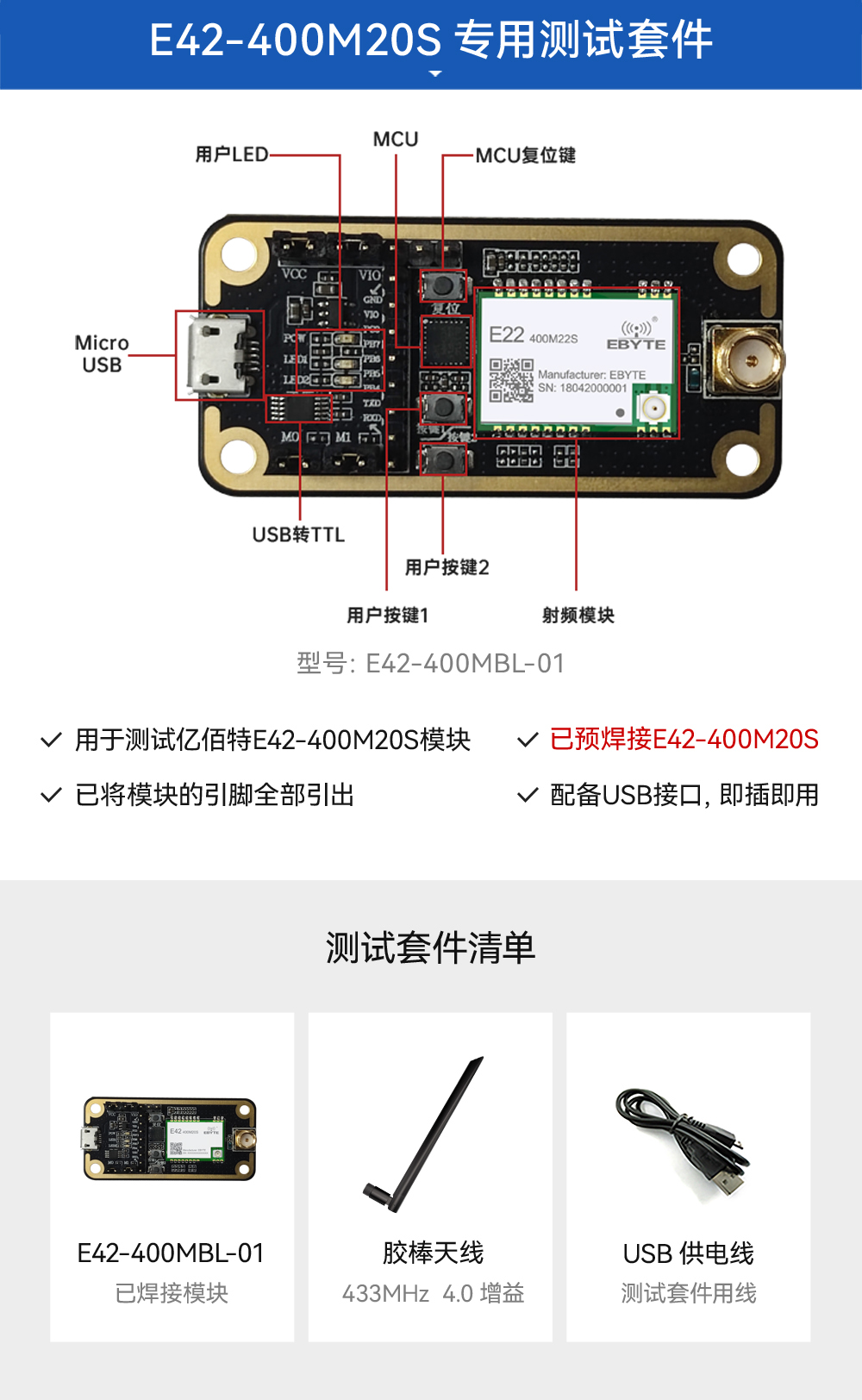

產品簡介：E42-400MBL-01開發評估套件旨在幫助用戶快速評估E42-400M20S無線射頻模塊。開發評估板上大部分管腳均已引出至兩側排針，開發人員可以根據實際需求，輕松通過跳線連接多種外圍設備。該開發板套件提供完整的軟件應用示例，助力客戶快速上手無線數據通信開發，模塊功能請參閱E42-400M20S 用戶手冊。

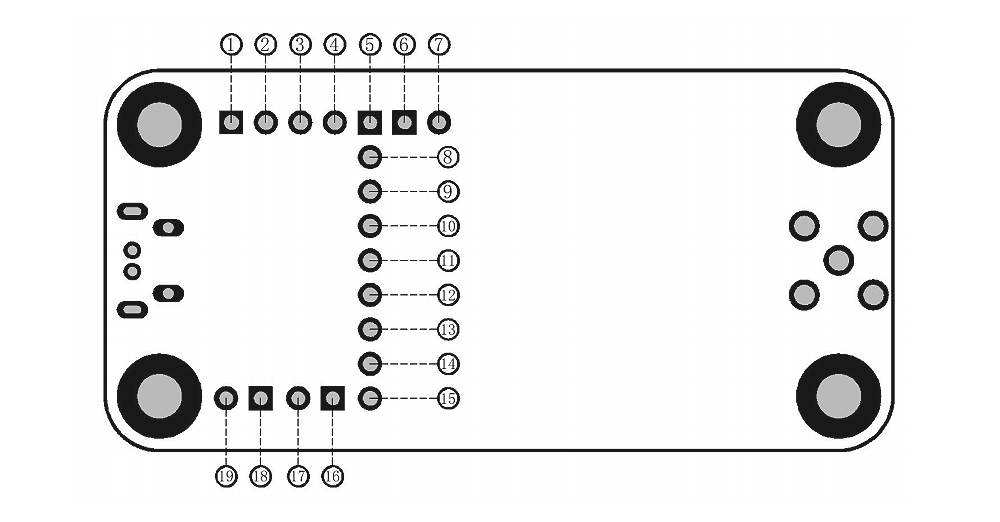

| 引腳序號 | 定義 | 功能說明 |
| 1 | VCC | 模塊供電引腳，需要與 2 號腳短接給模塊供電 |
| 2 | 3.3V | 3.3V 電引出腳 |
| 3 | 3.3V | 3.3V 電引出腳 |
| 4 | VIO | MCU 供電引腳，需要與 3 號腳短接給 MCU 供電 |
| 5 | GND | 底板參考地 |
| 6 | REST | MCU 外部復位引腳 |
| 7 | SWIM | MCU 的 SWIM 引腳 |
| 8 | VIO | MCU 供電引腳 |
| 9 | PC0 | 模塊 PDN 引腳 |
| 10 | PB7 | 模塊 MISO 引腳 |
| 11 | PB6 | 模塊 MOSI 引腳 |
| 12 | PB5 | 模塊 SCLK 引腳 |
| 13 | PB4 | 模塊 CSN 引腳 |
| 14 | TXD | MCU 串口 TXD |
| 15 | RXD | MCU 串口 RXD |
| 16 | M1 | 客戶無需關注 |
| 17 | GND | 底板參考地 |
| 18 | M0 | 客戶無需關注 |
| 19 | GND | 底板參考地 |
| 產品說明書 |
【用戶手冊】E42-400MBL-01-Usermanual_CN |
| 開發測試 |
| 【原理圖】Pcb_E42-400MBL-01 |
