通訊接口：RJ45、RS485
工作電壓：DC 9～36V
產品重量：180±5g

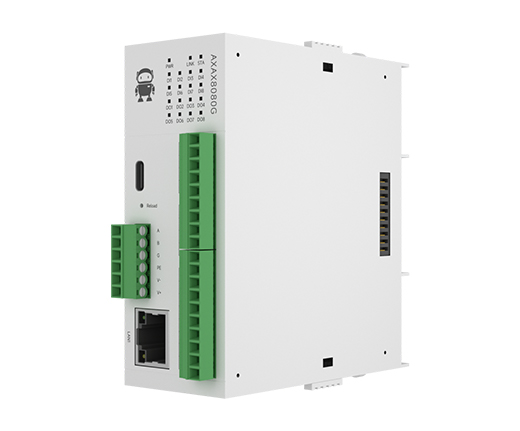

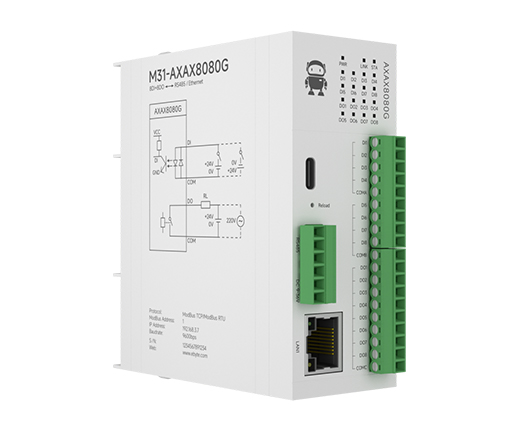

產品簡介：M31系列分布式IO主機支持Modbus TCP協議和Modbus RTU協議進行采集控制。設備支持5個客戶端同時訪問，支持01/02/03/04/05/06/15/16號功能碼，產品在結構上采用可擴展設計，可以根據缺少的功能選擇滿足相應的IO擴展模塊進行拼接，即可實現功能的滿足，無需再去購買整機，節省成本的同時還能方便客戶接入當前現場環境；模塊自帶狀態診斷功能，可實時監控IO模塊通訊狀態；最大可支持IO擴展模塊數量16個。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC9～36V |
| 電源指示 | PWR 紅色 LED 指示燈 | |
| 通訊 | 通訊接口 | RJ45、RS485 |
| 波特率 | 9600bps（可選擇） | |
| 通訊協議 | 標準 Modbus TCP、Modbus RTU 協議 | |
| MODBUS | 設備地址 | 可通過 Modbus 指令、上位機和硬件撥碼修改 |
| DI 輸入 | 輸入類型 | NPN、PNP |
| 輸入電壓 | 12~24V | |
| 采集頻率 | 最大 2.5 Hz | |
| 輸入指示 | DI 綠色 LED 指示燈 | |
| AI 輸入 | 采集特性 | 單端輸入 |
| 輸入類型 | 0-20mA、4-20mA | |
| AI 分辨率 | 3‰ | |
| 采集頻率 | 最大 2.5 Hz | |
| 輸入指示 | 無 | |
| DO 輸出 | DO 輸出類型 | A 型繼電器（常開） |
| DO 輸出模式 | 電平輸出 | |
| 繼電器觸點容量 | 5A 30VDC、5A 250VAC（同一個 COM 公共端電 | |
| 流總和最大支持 8A） | ||
| 輸出指示 | DO 綠色 LED 指示燈 | |
| 其他 | 產品尺寸 | 110mm * 40mm * 100mm (長*寬*高) |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 定位孔、導軌安裝 |
| 類別 | 名稱 | 參數 |
| 基本參數 | Modbus 地址 | 1 |
| 波特率 | 9600bps（9 種可選） | |
| 校驗位 | None（默認）、Odd、Even | |
| 數據位 | 8 | |
| 停止位 | 1 | |
| DI 濾波參數 | 6 | |
| AI 濾波參數 | 6 | |
| 網絡參數 | 工作模式 | TCP 服務器（最多 5 路客戶端接入） |
| DHCP | 關閉 | |
| 網關地址 | 192.168.3.1 | |
| 子網掩碼 | 255.255.255.0 | |
| 本機 IP | 192.168.3.7 | |
| 本機端口 | 502 | |
| 目標 IP | 192.168.3.3 | |
| 目標端口 | 502 | |
| DNS 服務器 | 114.114.114.114 | |
| Modbus TCP/RTU 協議轉換 | 開啟 | |
| 本機 MAC | 由芯片決定（固定） |

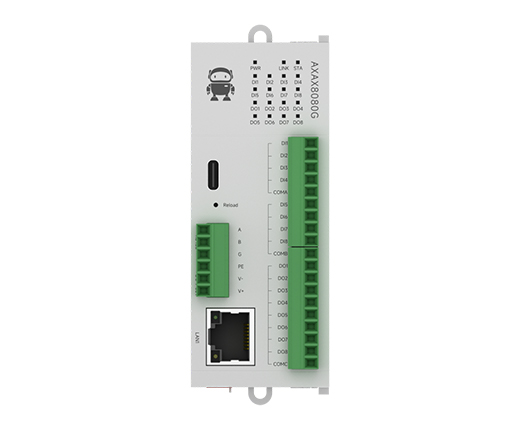

| 絲印 | 名稱 | 說明 |
| DO1 | DI1 開關量輸入 | DI1 開關量輸入接口，與 COMA 配合使用 |
| DI2 | DI2 開關量輸入 | DI2 開關量輸入接口，與 COMA 配合使用 |
| DI3 | DI3 開關量輸入 | DI3 開關量輸入接口，與 COMA 配合使用 |
| DI4 | DI4 開關量輸入 | DI4 開關量輸入接口，與 COMA 配合使用 |
| COMA | DI 開關量輸入公共端 | DI1-DI4 共用 COMA 公共端 |
| DI5 | DI5 開關量輸入 | DI5 開關量輸入接口，與 COMB 配合使用 |
| DI6 | DI6 開關量輸入 | DI6 開關量輸入接口，與 COMB 配合使用 |
| DI7 | DI7 開關量輸入 | DI7 開關量輸入接口，與 COMB 配合使用 |
| DI8 | DI8 開關量輸入 | DI8 開關量輸入接口，與 COMB 配合使用 |
| COMB | DI 開關量輸入公共端 | DI5-DI8 共用 COMB 公共端 |
| DO1 | DO1 開關量輸出 | DO1 開關量輸出接口，與 COMC 配合使用 |
| DO2 | DO2 開關量輸出 | DO2 開關量輸出接口，與 COMC 配合使用 |
| DO3 | DO3 開關量輸出 | DO3 開關量輸出接口，與 COMC 配合使用 |
| DO4 | DO4 開關量輸出 | DO4 開關量輸出接口，與 COMC 配合使用 |
| DO5 | DO5 開關量輸出 | DO5 開關量輸出接口，與 COMC 配合使用 |
| DO6 | DO6 開關量輸出 | DO6 開關量輸出接口，與 COMC 配合使用 |
| DO7 | DO7 開關量輸出 | DO7 開關量輸出接口，與 COMC 配合使用 |
| DO8 | DO8 開關量輸出 | DO8 開關量輸出接口，與 COMC 配合使用 |
| COMC | DO 的 COM 端 | DO1-DO8 共用 COMC 配合使用 |
| Reload | 恢復出廠設置/自動協商 | 長按 5-10 秒，恢復出廠設置；2 秒內雙擊，可自動協商擴展模塊 |
| A(RS485) | RS485 A 接口 | RS485 A 接口 |
| B(RS485) | RS485 B 接口 | RS485 B 接口 |
| G(RS485) | RS485 G 接口 | RS485 G 接口 |
| PE | 接地 | 接地 |
| V-（DC9-36V） | 電源負極 | 直流（9-36V）電源負極接口 |
| V+（DC9-36V） | 電源正極 | 直流（9-36V）電源正極接口 |
| LAN1 | 網口 | 標準 RJ45 網線接口 |
