規格：6AI
通信接口：RJ45、RS485
工作電壓：DC 8～28V
產品重量：135±5 g
產品尺寸：121*72*34mm

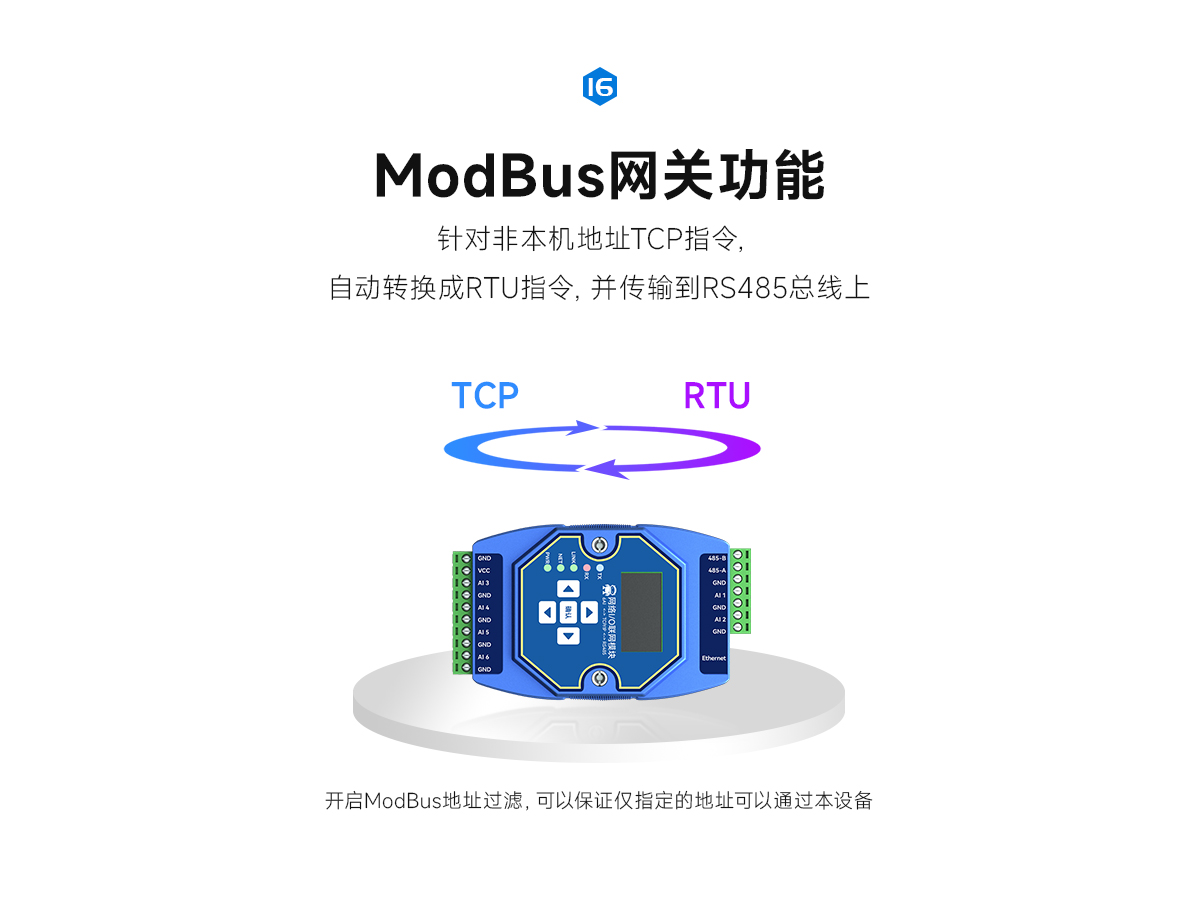

產品簡介：ME31-XAXX0600 是帶有 6 路模擬量(0-20mA/4-20mA)輸入，支持Modbus TCP 協議或 Modbus RTU 協議進行采集控制，同時設備也可作為簡易的 Modbus 網關使用（自動將非本機 Modbus 地址的指令通過串口/網口發出）的網絡 I/O 聯網模塊。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC8～28V |
| 電源指示 | 藍色 LED 指示 | |
| 串口 | 通訊接口 | RJ45、RS485 |
| 波特率 | 9600bps（可自定義） | |
| 通訊協議 | 標準 Modbus TCP、Modbus RTU 協議 | |
| MODBUS | 設備地址 | 可通過 Modbus 指令和上位機修改 |
| AO 輸出 | AI 路數 | 6 路 |
| 采集特性 | 單端輸入 | |

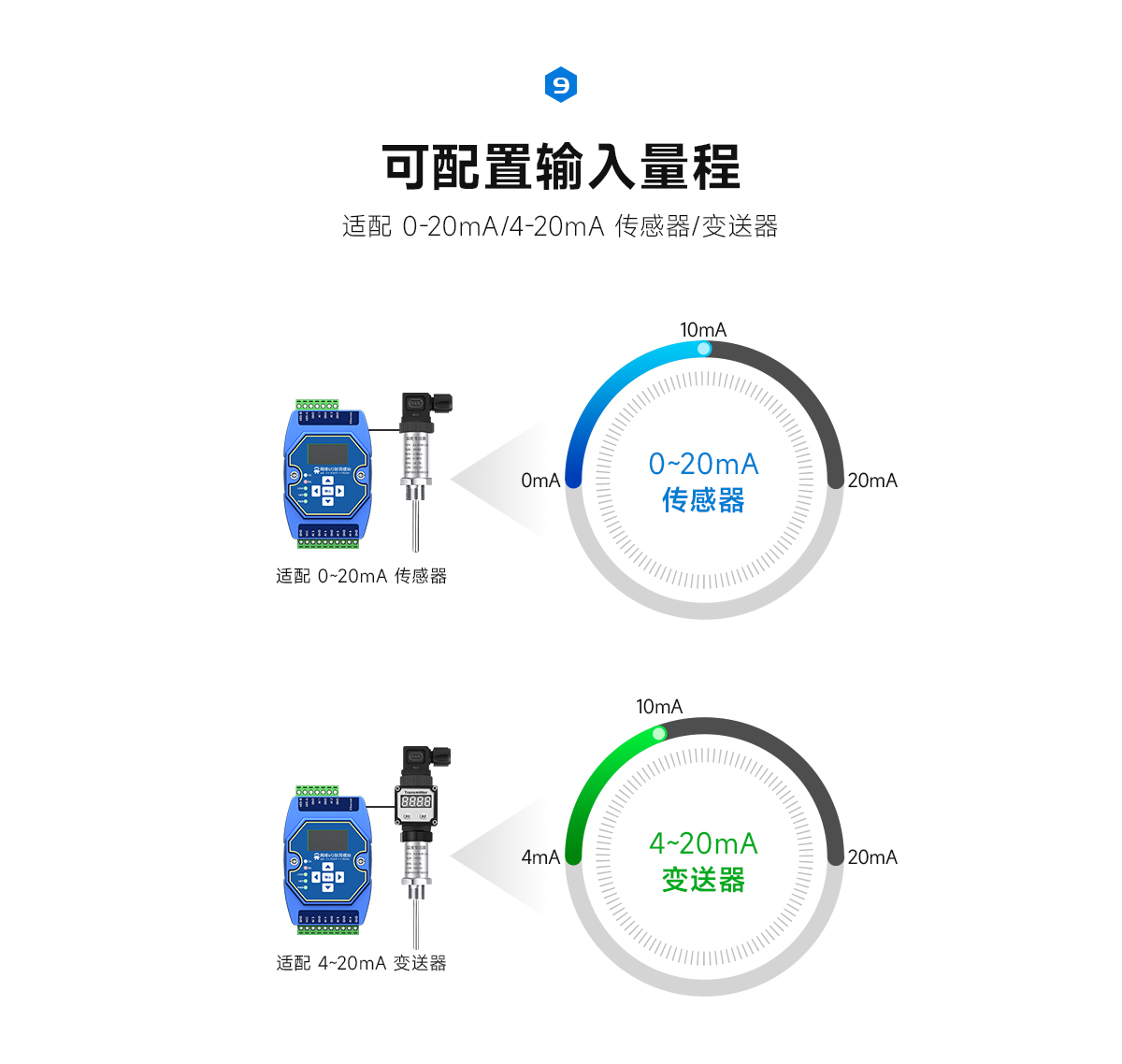

| 輸入類型 | 0～20 mA 、4～20 mA | |
| AI 分辨率 | 3‰ | |
| 采集頻率 | 10Hz | |

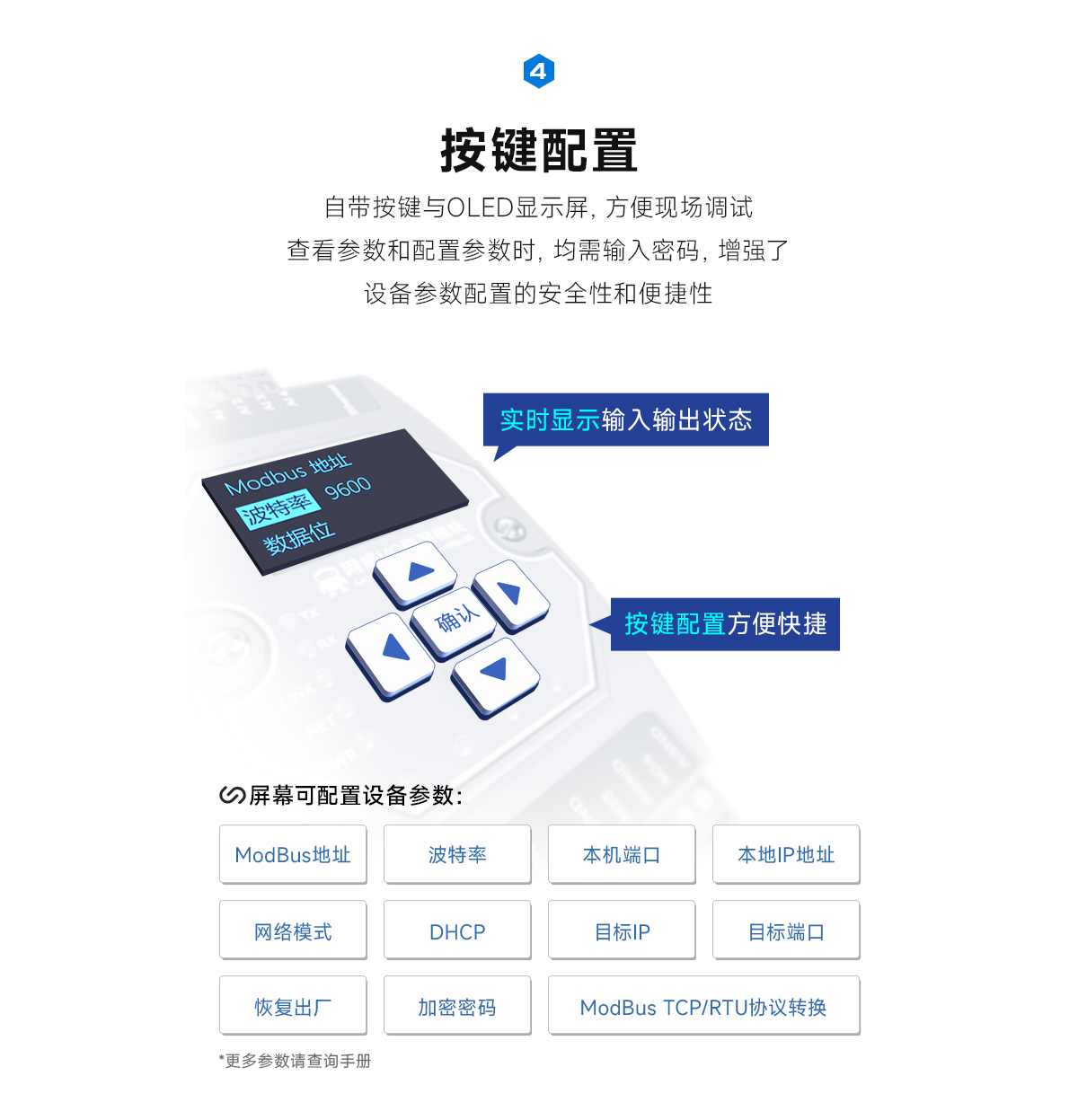

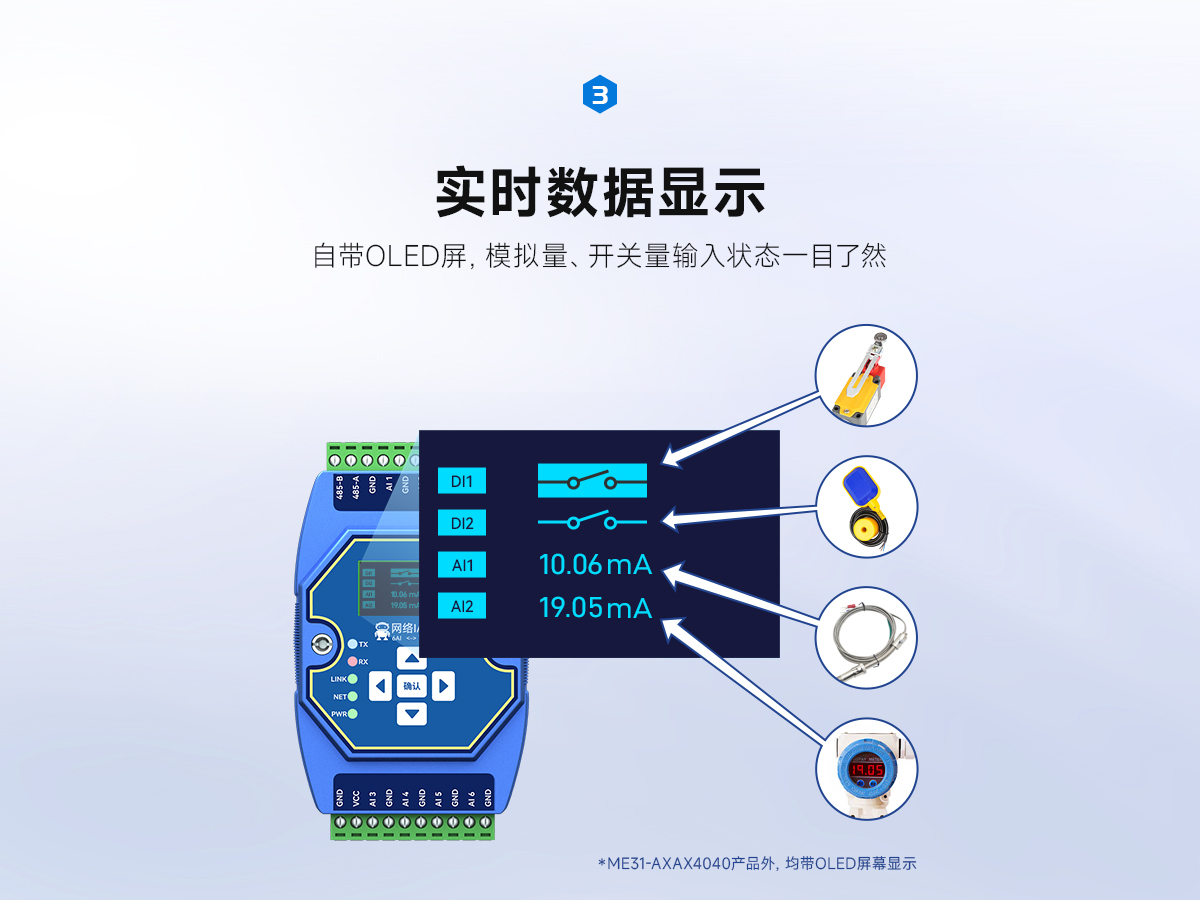

| 輸入指示 | OLED 屏幕顯示 | |
| 其他 | 產品尺寸 | 121mm * 72mm * 34mm (長*寬*高) |
| 產品重量 | 135 ±5 g | |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 導軌安裝 |
| 類別 | 名稱 | 參數 |

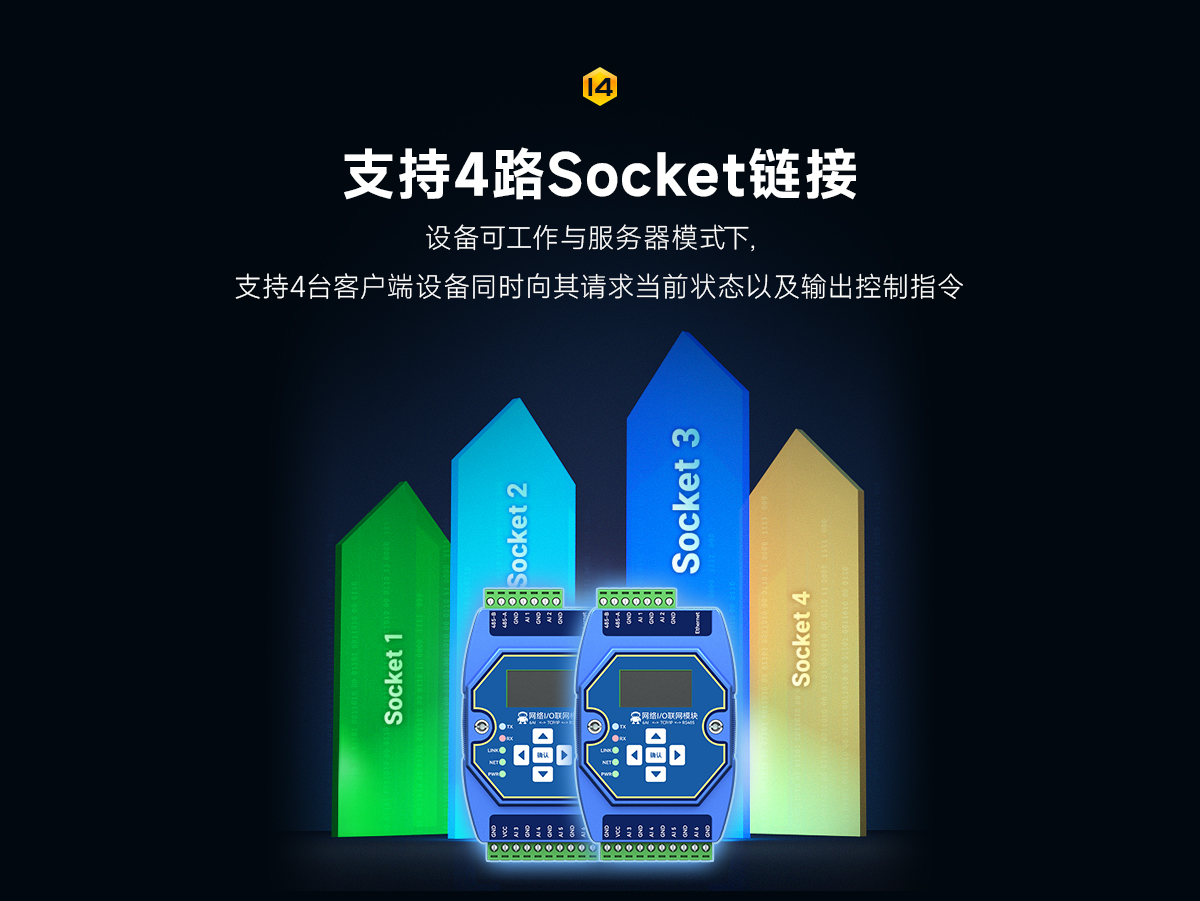

| 以太網參數 | 工作模式 | TCP 服務器（最多 4 路客戶端接入） |
| 本機 IP | 192.168.3.7 | |
| 本機端口 | 502 | |
| 子網掩碼 | 255.255.255.0 | |
| 網關地址 | 192.168.3.1 | |
| DHCP | 關閉 | |
| 本機 MAC | 由芯片決定（固定） | |
| 目標 IP | 192.168.3.3 | |
| 目標端口 | 502 | |
| DNS 服務器 | 114.114.114.114 | |

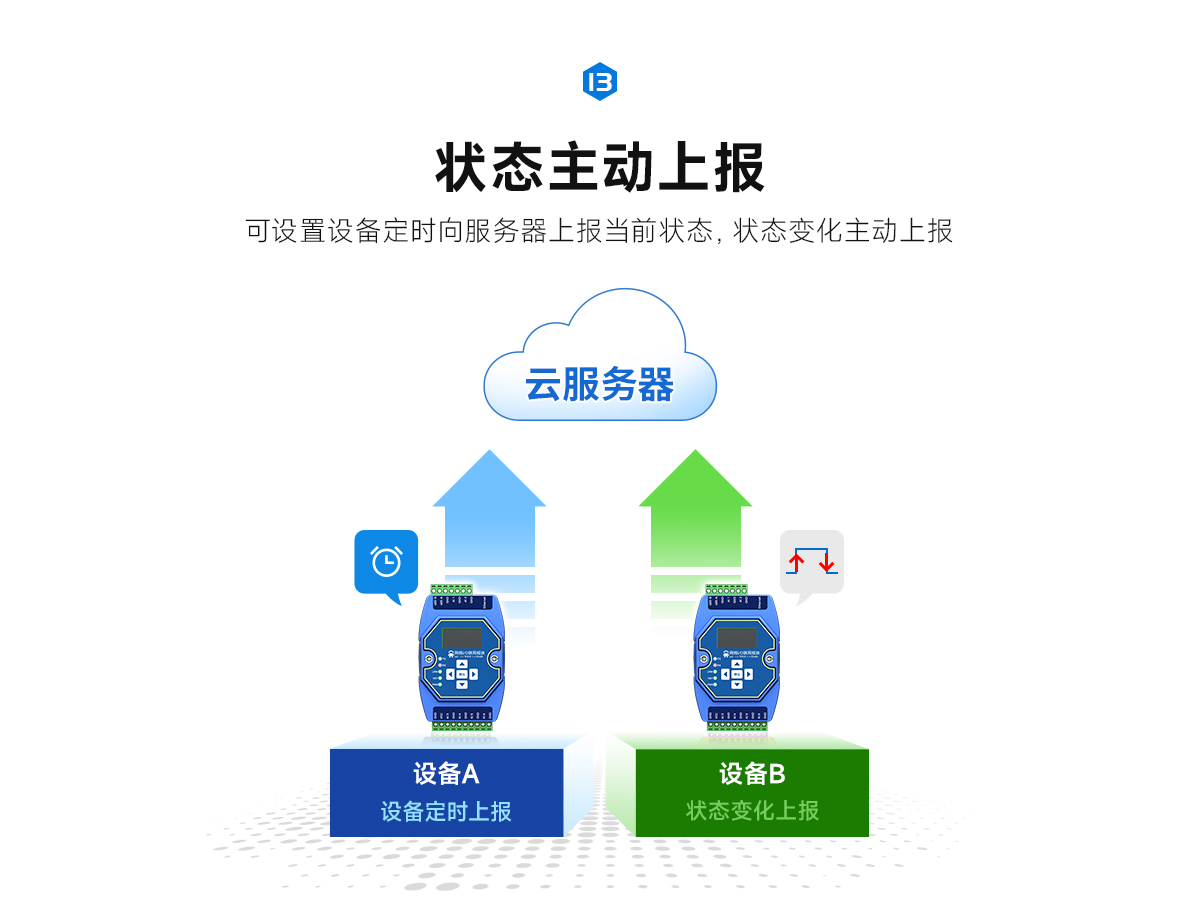

| 主動上傳 | 關閉 | |
| 串口參數 | 波特率 | 9600bps（8 種） |
| 校驗方式 | None（默認）、Odd、Even | |
| 數據位 | 8 | |
| 停止位 | 1 | |
| MODBUS 參數 | Modbus 主從 | 從機 |
| 地址 | 1 |

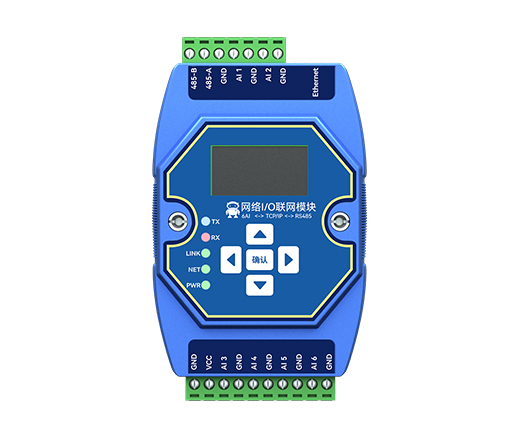

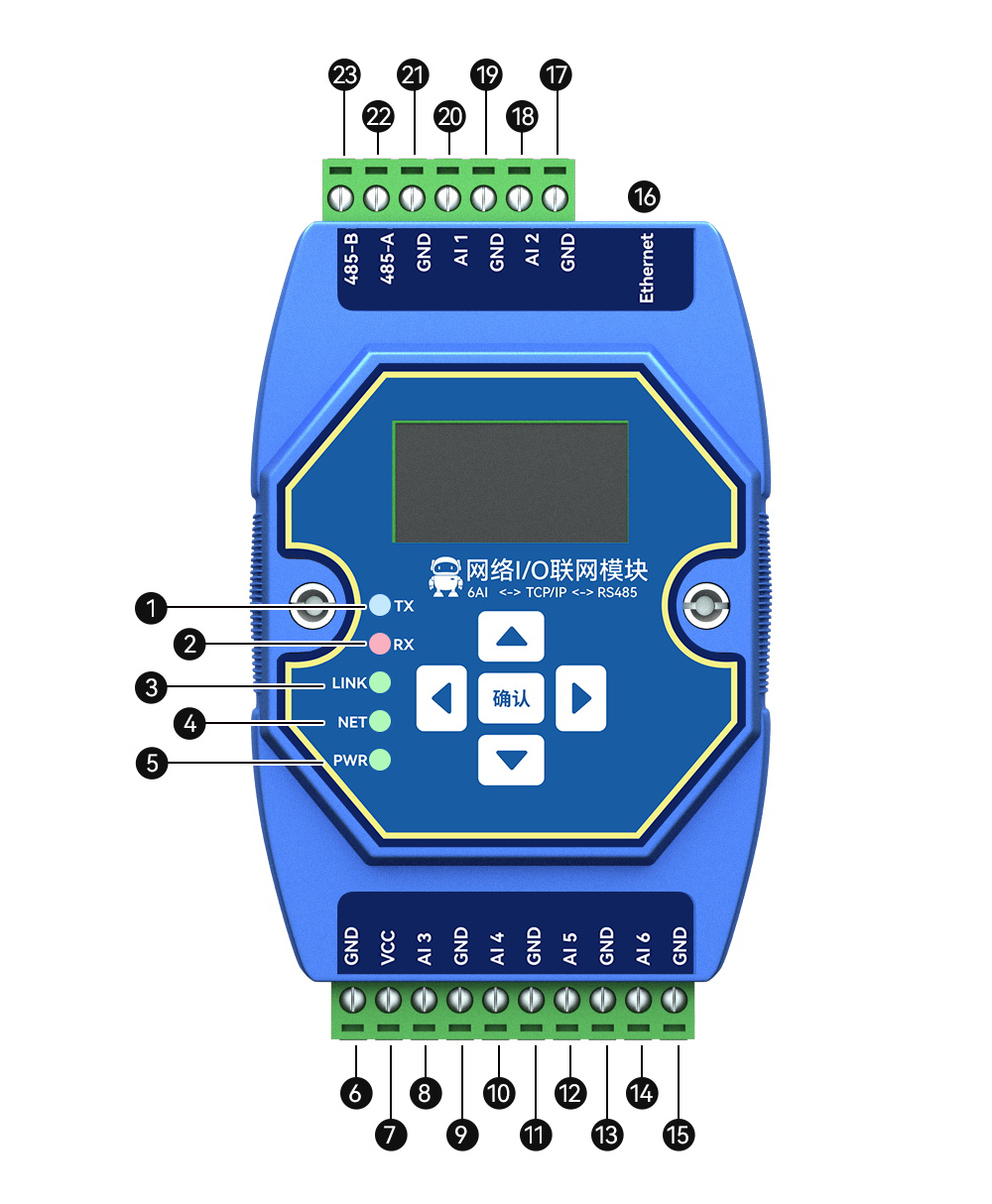

| 序號 | 標簽 | 說明 |
| 1 | TX(LED) | 串口發送數據指示燈 |
| 2 | RX(LED) | 串口接收數據指示燈 |
| 3 | LINK (LED) | 網絡連接指示燈 |
| 4 | NET (LED) | 網絡數據收發指示燈 |
| 5 | PWR (LED) | 電源輸入指示燈 |
| 6 | GND | 電源輸入端負極，DC 8V~28V，5.08mm鳳凰端子。 |
| 7 | VCC | 電源輸入端正極，DC 8V~28V，5.08mm鳳凰端子。 |
| 8 | AI3 | 模擬量輸入通道 3，支持 0 到 20mA 電流輸入，5.08mm 鳳凰端子。 |
| 9 | GND | 通道 3 模擬量輸入地，5.08mm 鳳凰端子。 |
| 10 | AI4 | 模擬量輸入通道 4，支持 0 到 20mA 電流輸入，5.08mm 鳳凰端子。 |
| 11 | GND | 通道 4 模擬量輸入地，5.08mm 鳳凰端子。 |
| 12 | AI5 | 模擬量輸入通道 5，支持 0 到 20mA 電流輸入，5.08mm 鳳凰端子。 |
| 13 | GND | 通道 5 模擬量輸入地，5.08mm 鳳凰端子。 |
| 14 | AI6 | 模擬量輸入通道 6，支持 0 到 20mA 電流輸入，5.08mm 鳳凰端子。 |
| 15 | AGND | 通道 6 模擬量輸入地，5.08mm 鳳凰端子。 |
| 16 | Ethernet | 以太網接口，標準 RJ45 接口。 |
| 17 | GND | 通道 2 模擬量輸入地，5.08mm 鳳凰端子。 |
| 18 | AI2 | 模擬量輸入通道 2，支持 0 到 20mA 電流輸入，5.08mm 鳳凰端子。 |
| 19 | GND | 通道 1 模擬量輸入地，5.08mm 鳳凰端子。 |
| 20 | AI1 | 模擬量輸入通道 1，支持 0 到 20mA 電流輸入，5.08mm 鳳凰端子。 |
| 21 | GND | RS485 GND |
| 22 | 485-A | 串口的 A 與外接設備 A 接口相連，5.08mm 鳳凰端子。 |
| 23 | 485-B | 串口的 B 與外接設備 B 接口相連，5.08mm 鳳凰端子。 |
