接口：USB
芯片：-
工作頻段：400MHz
產品重量：49.1±0.1g

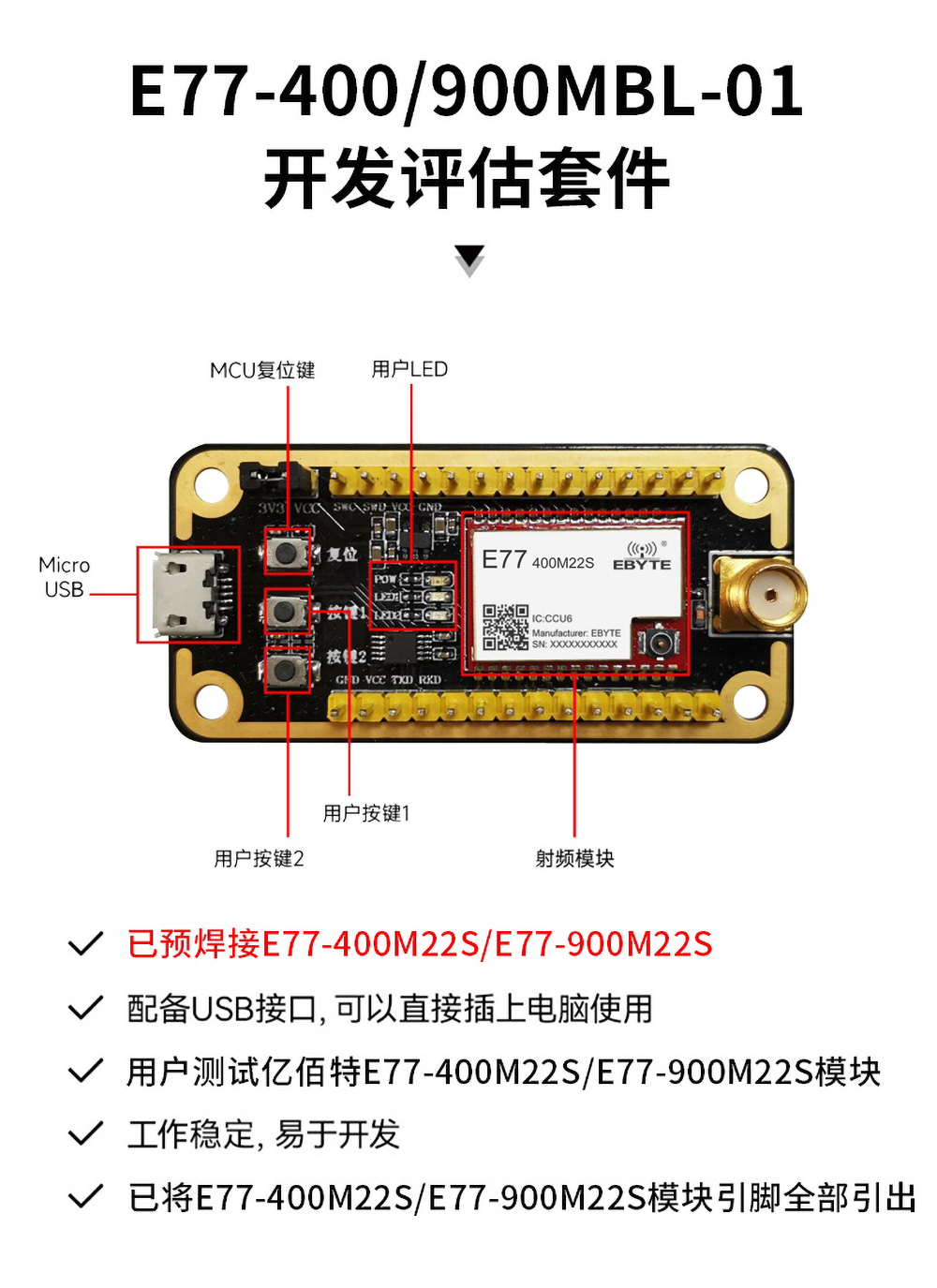

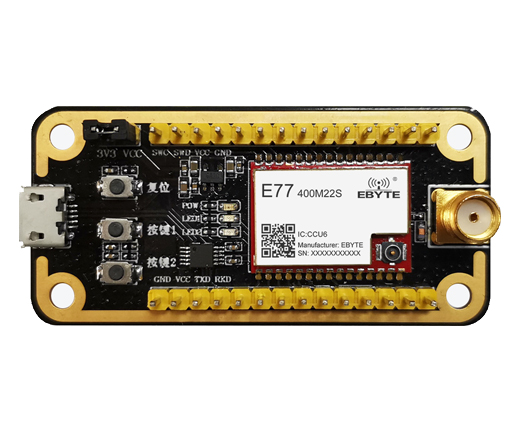

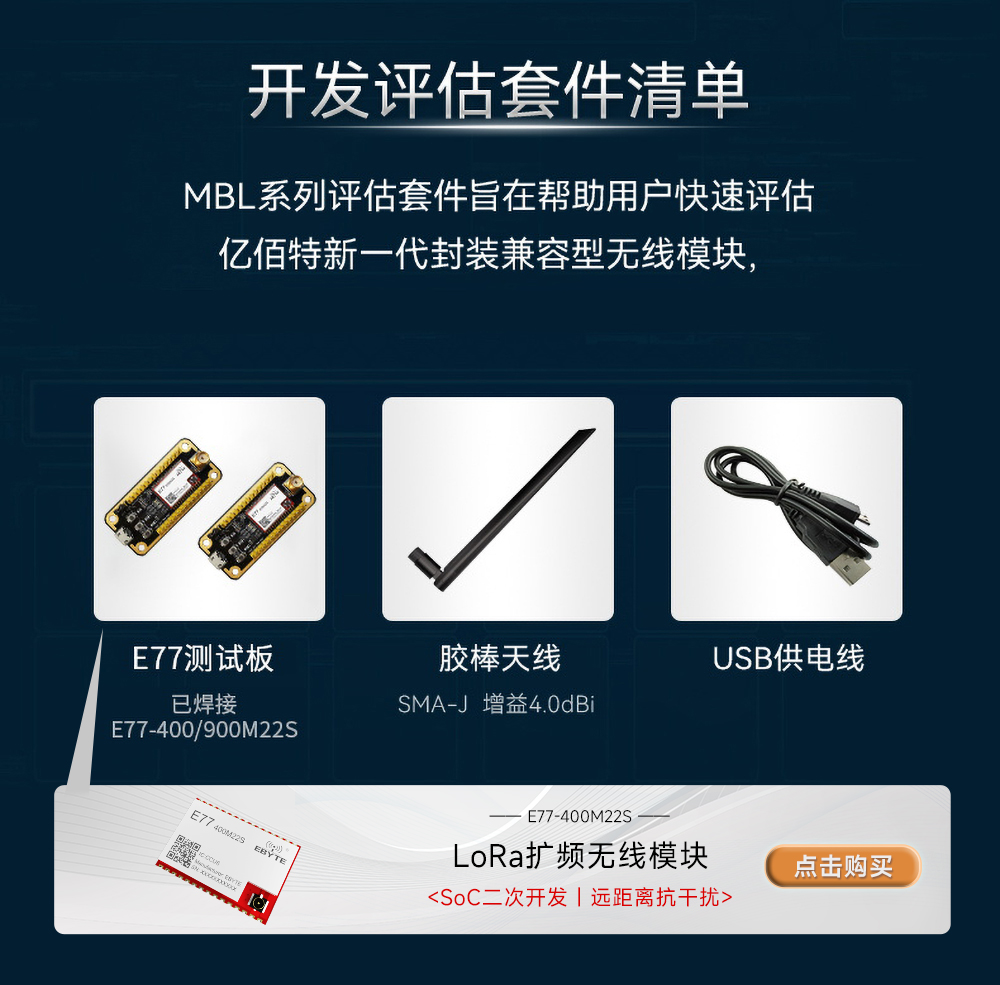

產品簡介：MBL 系列評估套件旨在幫助用戶快速評估億佰特新一代封裝兼容型無線模塊。板上大部分管腳均已引出至兩側排針，開發人員可以根據實際需求，輕松通過跳線連接多種外圍設備。該lora模塊套件提供完整的軟件應用示例，助力客戶快速上手無線數據通信開發。根據客戶需求可以板載不同類型的 Sub-1G 無線模組。已支持的模組都具有引腳兼容的封裝，可快速替換。

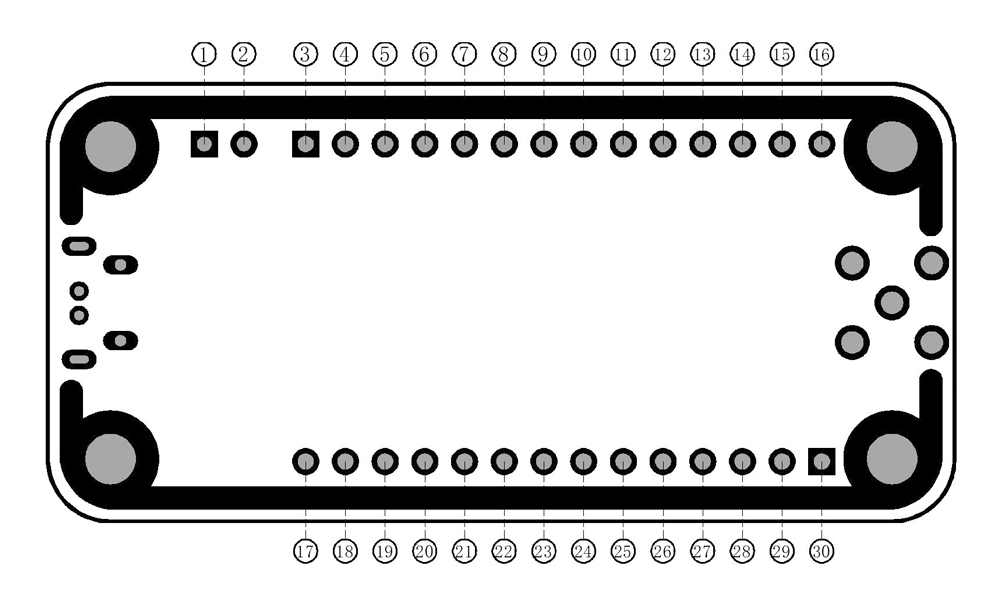

| 引腳序號 | 定義 | 功能說明 |
| 1 | 3.3V | 3.3V供電引出腳 |
| 2 | VCC | 模塊供電引腳，需要與1號腳短接給模塊供電 |
| 3 | REST | MCU外部復位引腳 |
| 4 | SWCLK | MCU的SWCLK引腳 |
| 5 | SWDI0 | MCU的SWDIO引腳 |
| 6 | GND | 底板參考地 |
| 7 | PC13 | 模塊普通I0 |
| 8 | PA15 | 模塊普通I0 |
| 9 | PB0 | 模塊普通I0 |
| 10 | PB2 | 模塊普通I0 |
| 11 | PB12 | 模塊普通I0 |
| 12 | PA10 | 模塊普通I0 |
| 13 | PA11 | 模塊普通I0 |
| 14 | PA12 | 模塊普通I0 |
| 15 | PA9 | 模塊普通I0 |
| 16 | PA8 | 模塊普通I0 |
| 17 | GND | 底板參考地 |
| 18 | 3.3V | 3.3V供電引出腳 |
| 19 | TXD | 模塊低功耗串口 TXD |
| 20 | RXD | 模塊低功耗串口 RXD |
| 21 | PB3 | 模塊普通I0 |
| 22 | PB4 | 模塊普通I0 |
| 23 | PB5 | 模塊普通I0 |
| 24 | PB6 | 模塊普通I0 |
| 25 | PB7 | 模塊普通I0 |
| 26 | PB8 | 模塊普通I0 |
| 27 | PA0 | 模塊普通I0 |
| 28 | PA1 | 模塊普通I0 |
| 29 | PA4 | 模塊普通I0 |
| 30 | PA5 | 模塊普通I0 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 工作頻率Hz | 發射功率dBm | 通信距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E77-900MBL-01 | USB | - | - | - | - | - | - | - | E77-900M22S開發評估套件 | ||
| E77-400MBL-01 | USB | - | - | - | - | - | - | - | E77-400M22S開發評估套件 | ||
| E77-900M22S | UART、SPI、I2C、GPIO、ADC | STM32WLE5CCU6 | 850M 930M | 22 | 5.6 | 1.2k | 貼片式 | 14*20 | 抗干擾能力強，接口資源豐富 | ||
| E77-400M22S | UART、SPI、I2C、GPIO、ADC | STM32WLE5CCU6 | 410M 510M | 22 | 5.6 | 1.2k | 貼片式 | 14*20 | 抗干擾能力強，接口資源豐富 |
