網口規格：標準RJ45
工作電壓：8V~28VDC
網絡協議：IP、TCP/UDP、WiFi
WiFi規格：IEEE802.11a/b/g標準
產品尺寸：84×82×25mm
產品重量：220g

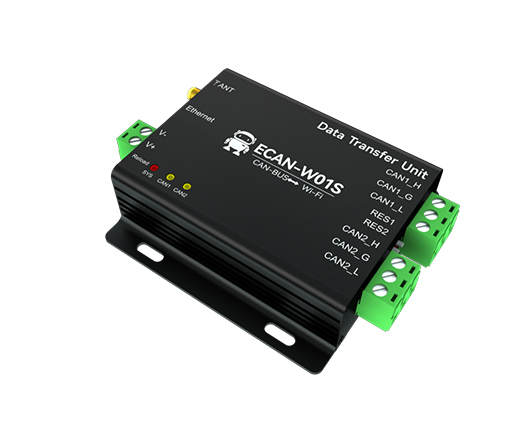

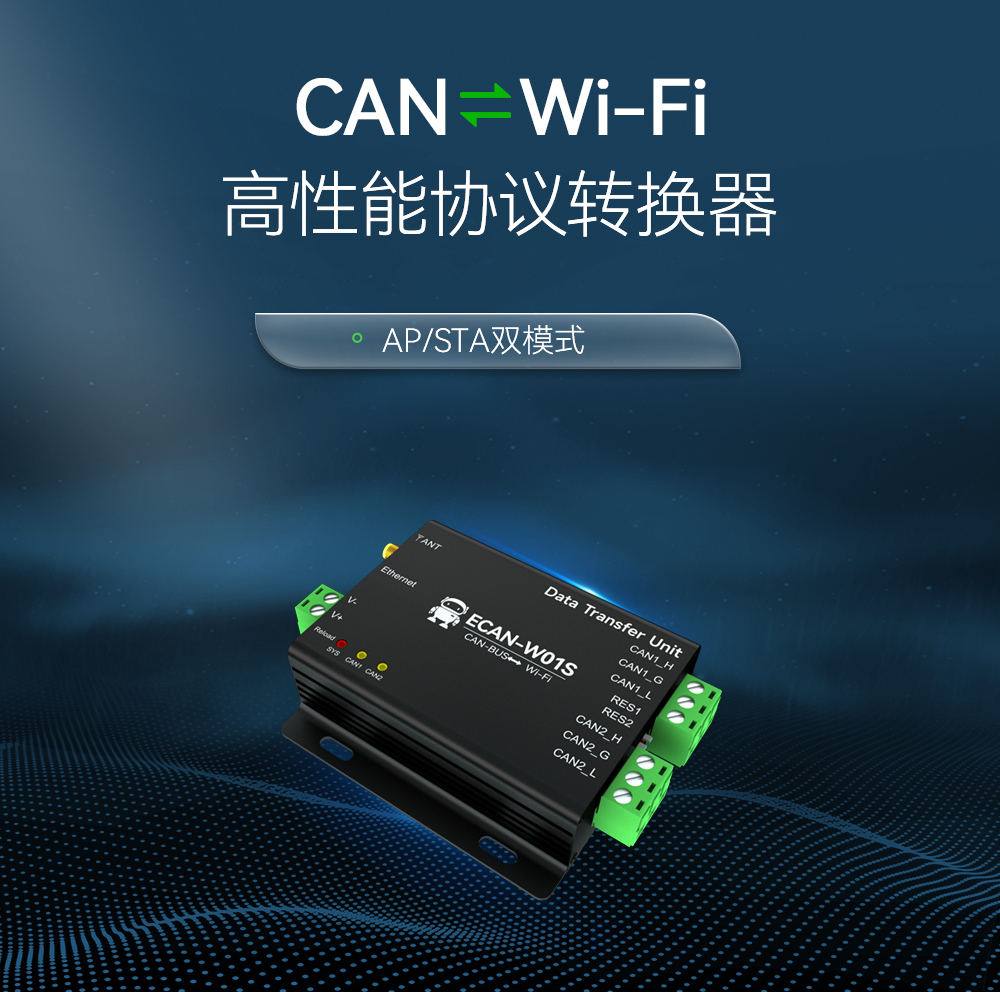

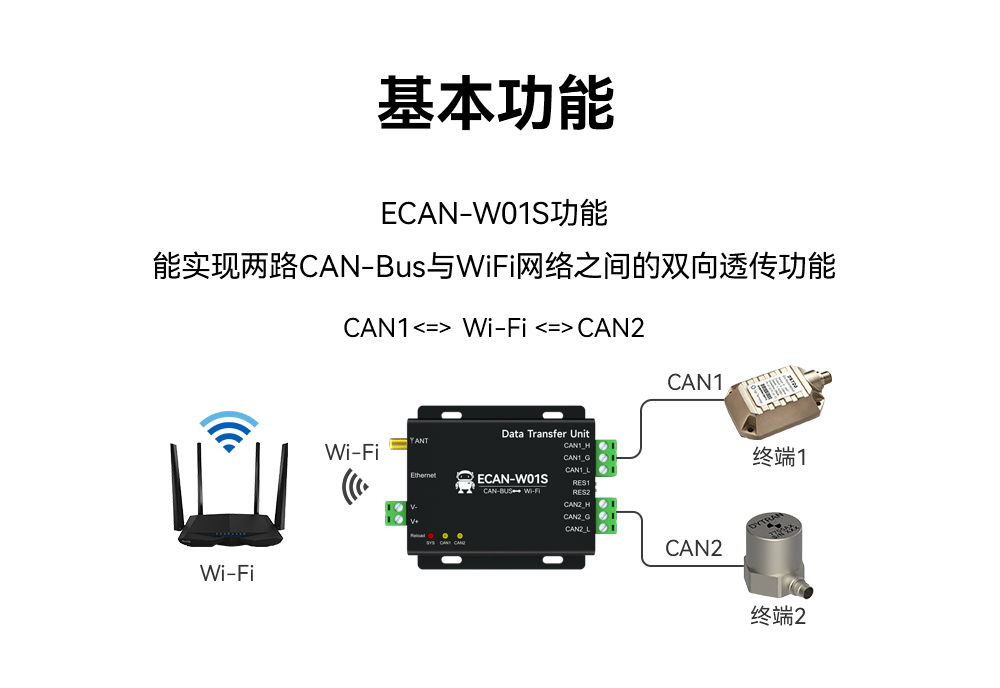

產品簡介：ECAN-W01是億佰特開發的一款高性能工業級WIFI與CAN-bus的數據轉換設備，它內部集成了2路CAN-bus接口、1路EtherNet接口，1路WiFi接口，可以輕松完成CAN-bus網絡和WiFi網絡的互通。
| 序號 | 項目 | 規格 |

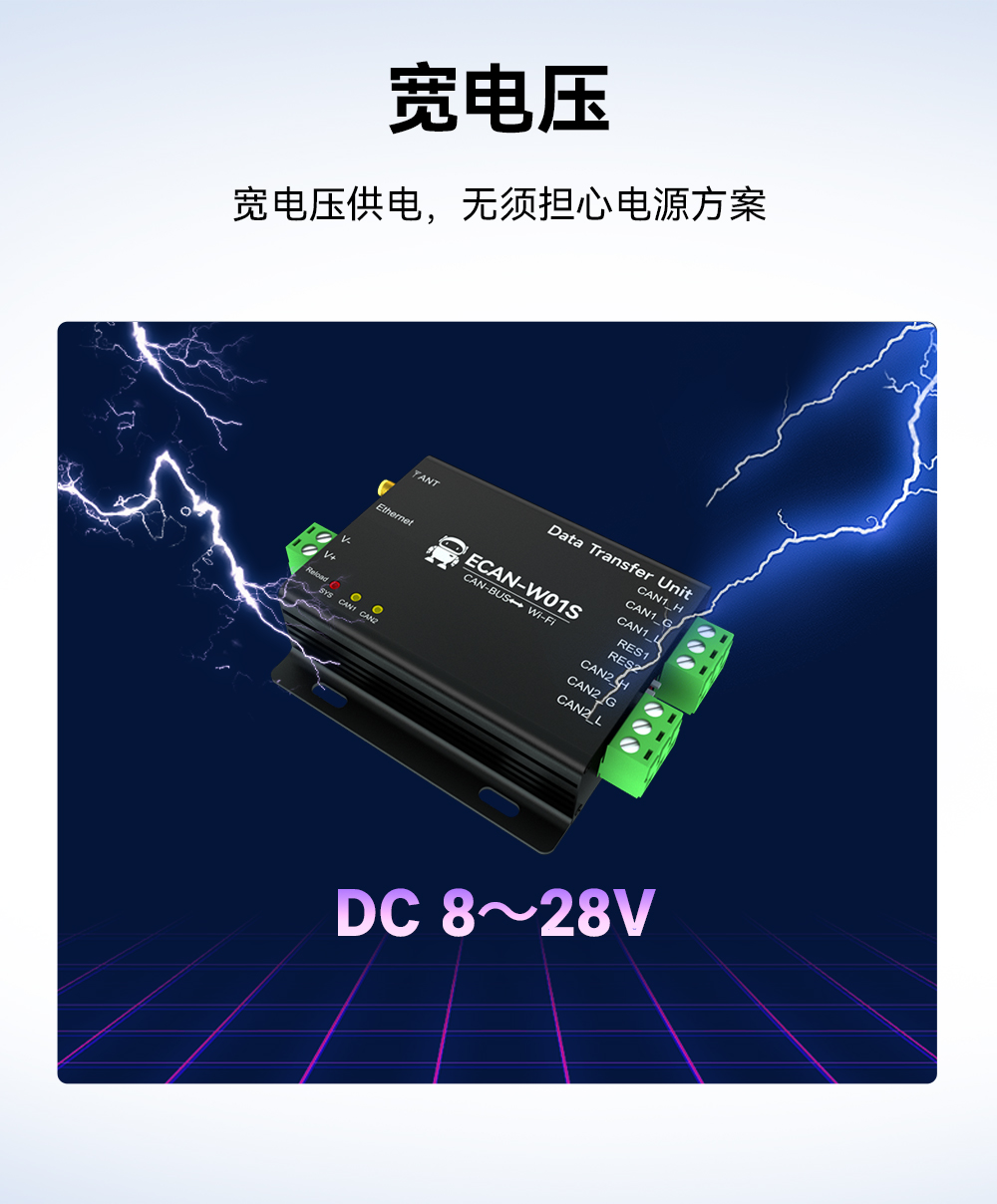

| 1 | 電源電壓 | 8v~28VDC，超過28V可能會燒毀，推薦12V或者24V供電 |
| 2 | 網口規格 | 標準RJ45，支持10Mbps |
| 3 | WiFi規格 | IEEE802.11a/b/g標準 |
| 4 | 網絡協議 | IP、TCP/UDP、WiFi |

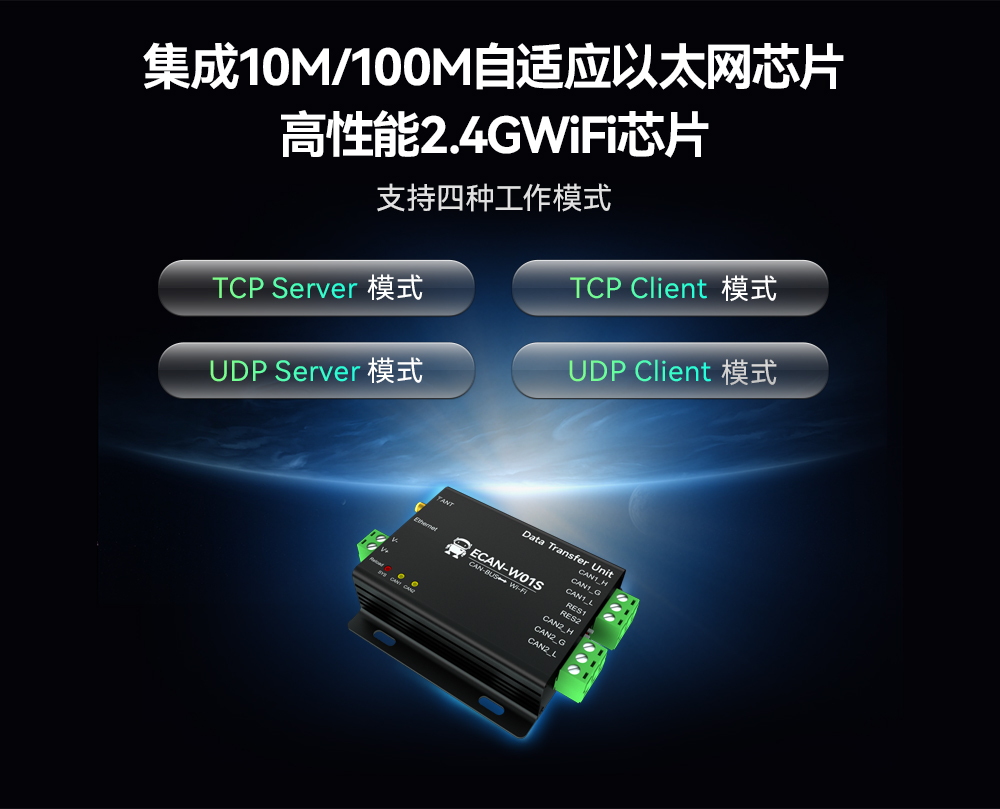

| 5 | 簡單透?jìng)鞣绞?/span> | TCP Server、TCP Client、UDP Server、UDPClient |
| 6 | TCP Server連接 | 單路最大支持4路TCP連接 |
| 7 | IP獲取方式 | 靜態IP、DHCP |
| 8 | 域名解析 | 支持 |

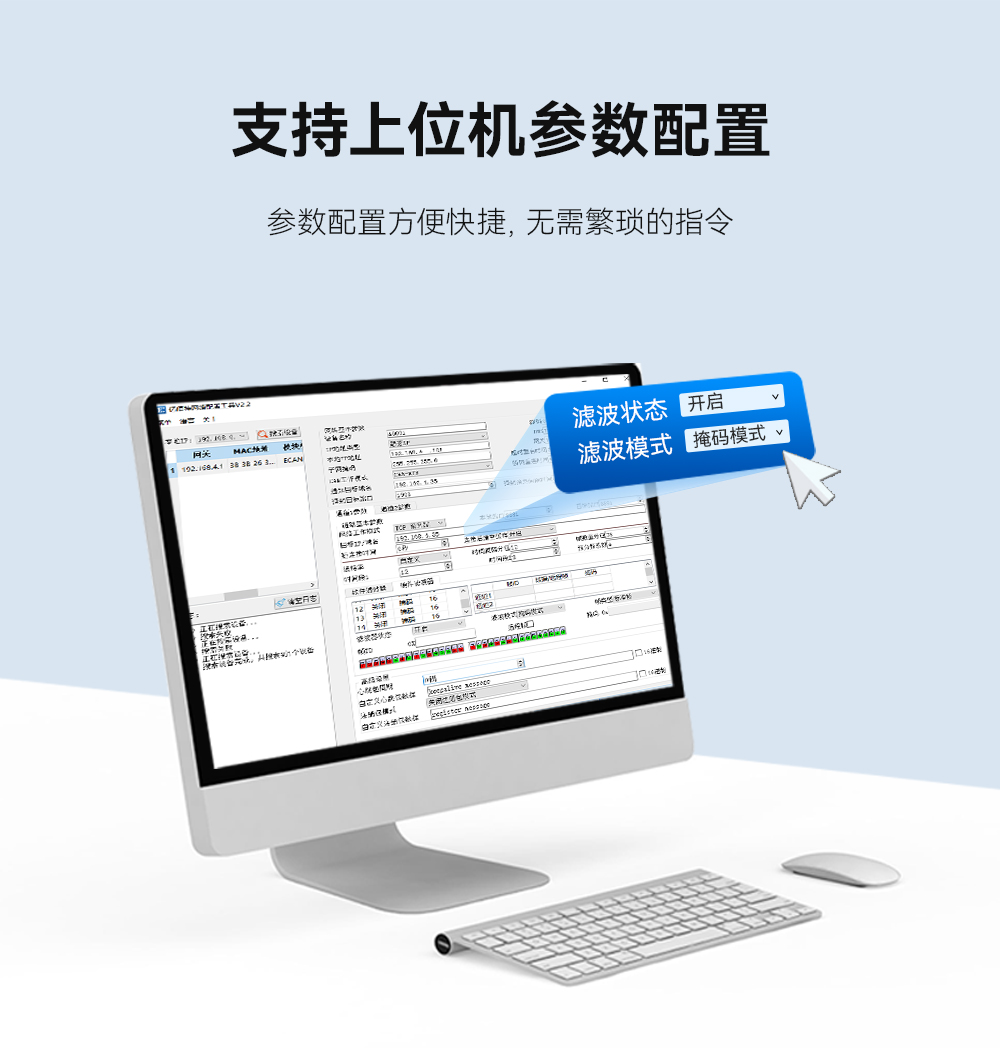

| 9 | 用戶配置 | 上位機配置 |

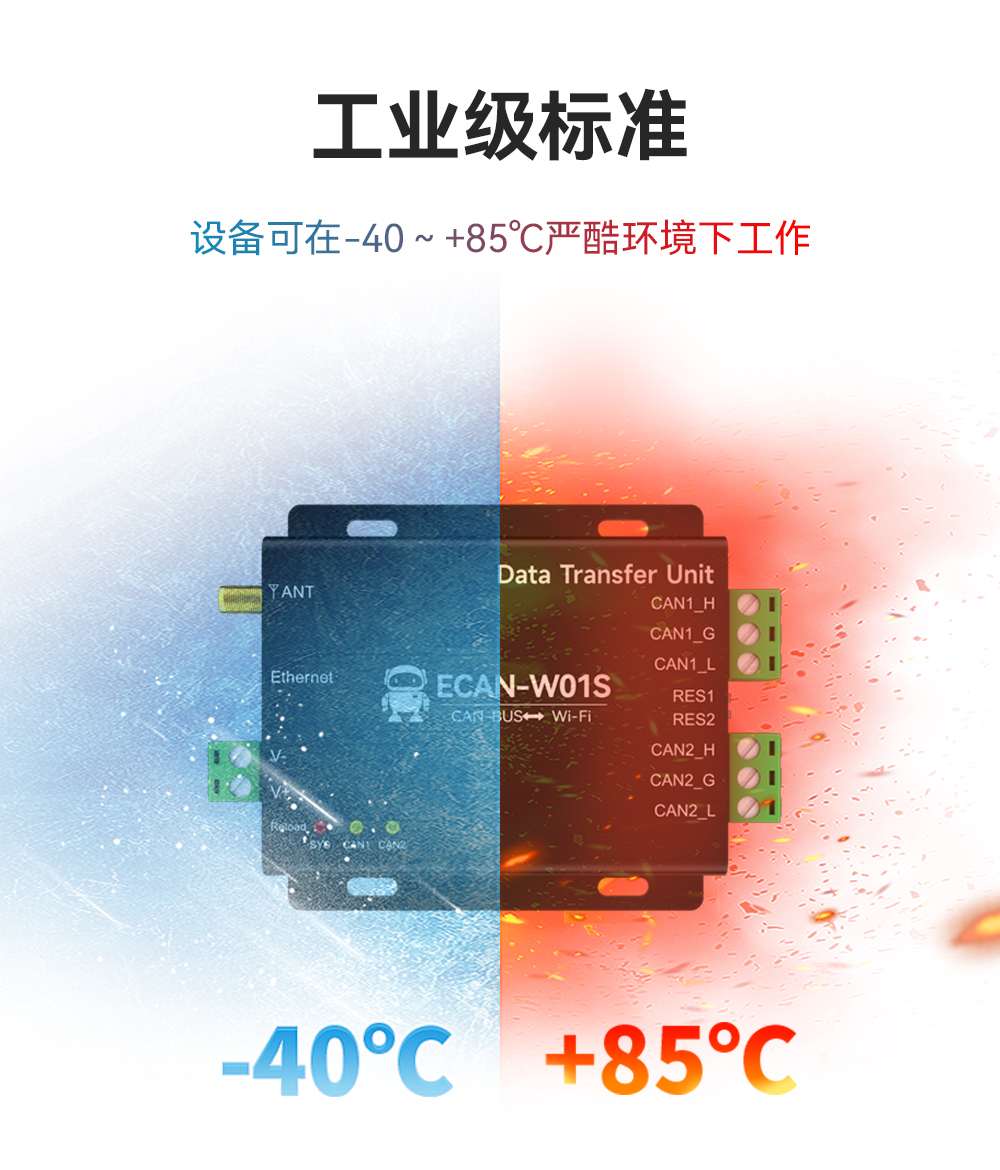

| 10 | 工作溫度 | -40 ~+85℃，工業級 |
| 11 | 工作濕度 | 10% ~ 90%，相對濕度，無冷凝 |

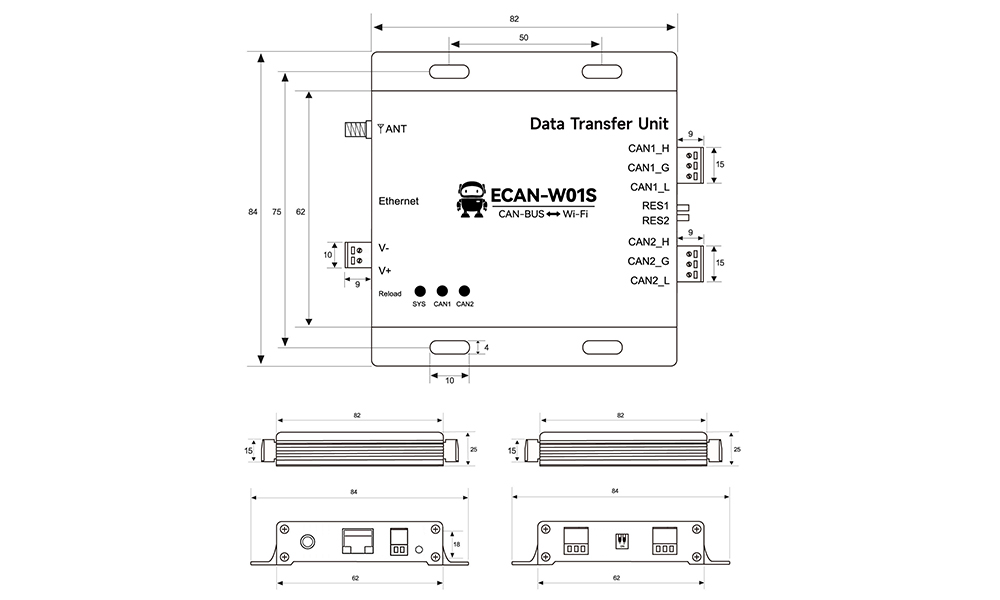

| 12 | 尺寸大小 | 見尺寸圖 |
| 13 | 平均重量 | 120g |
| 14 | 儲存溫度 | -40~+85℃，工業級 |

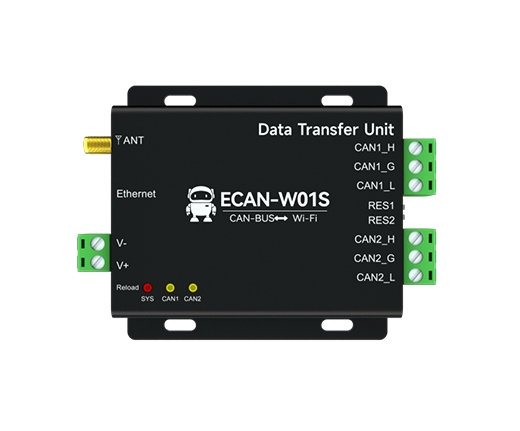

| 序號 | 標識名稱 | 功能說明 |
| 1 | ANT | WiFi天線SMA接口 |
| 2 | ETHERNET | 以太網接口，標準RJ45接口，與C相連接 |
| 3 | V+ | 電源正極接口，5.08鳳凰頭，(默認8-28V)，建議12V/24V |
| V- | 電源負極接口5.08鳳凰頭 | |
| 4 | Reload | Reload按鍵，長按5s以上恢復出廠 |
| 5 | CAN2_H | CAN2通道總線高，5.08鳳凰頭 |
| CAN2_G | CAN2通道總線地，5.08鳳凰頭 | |
| CAN2_L | CAN2通道總線低，5.08鳳凰頭 | |
| 6 | 撥碼RES1 | CAN1通道120歐電阻撥碼開關 |
| 撥碼RES2 | CAN2通道120歐電阻撥碼開關 | |
| 7 | CANl_H | CAN1通道總線高，5.08鳳凰頭 |
| CAN1_G | CAN1通道總線地，5.08鳳凰頭 | |
| CAN1_L | CAN1通道總線低，5.08鳳凰頭 | |
| 8 | SYS | 電源指示燈（紅），接入網絡（紅燈閃爍） |
| 9 | CAN1/ERR | CAN1數據燈（綠），數據報錯燈（紅） |
| 10 | CAN2/ERR | CAN2數據燈（綠），數據報錯燈（紅） |
