芯片方案：-
工作頻率：2.4~2.518GHz
發射功率：11dBm
通信接口：UART串口
產品尺寸：12*19mm
產品重量：6.4±0.5g

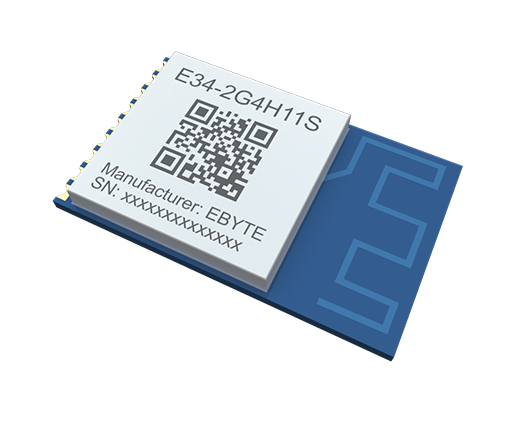

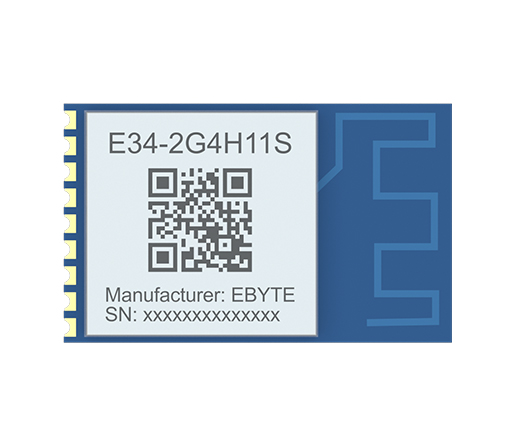

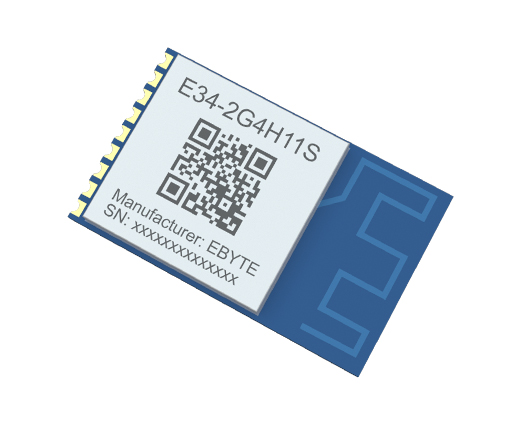

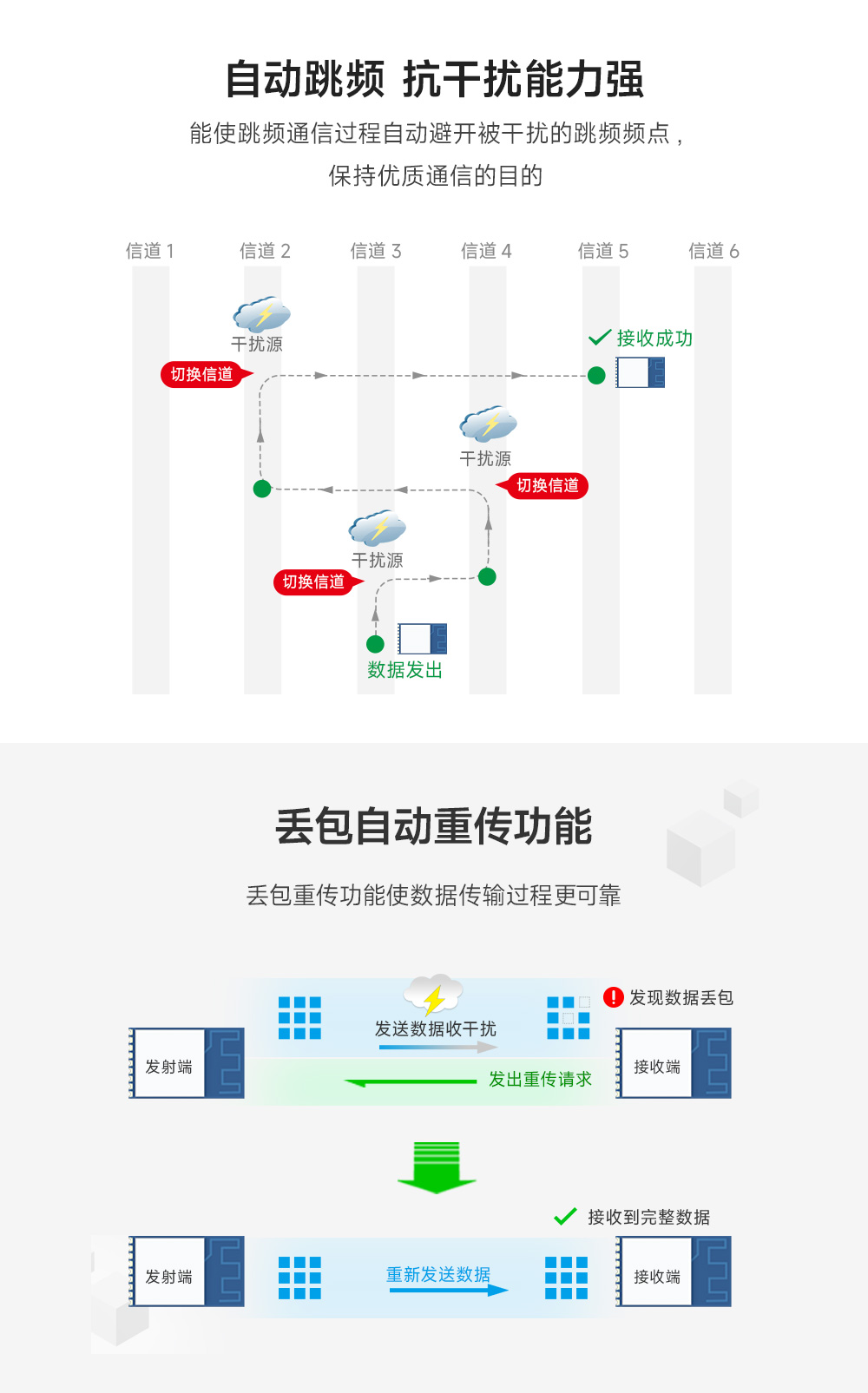

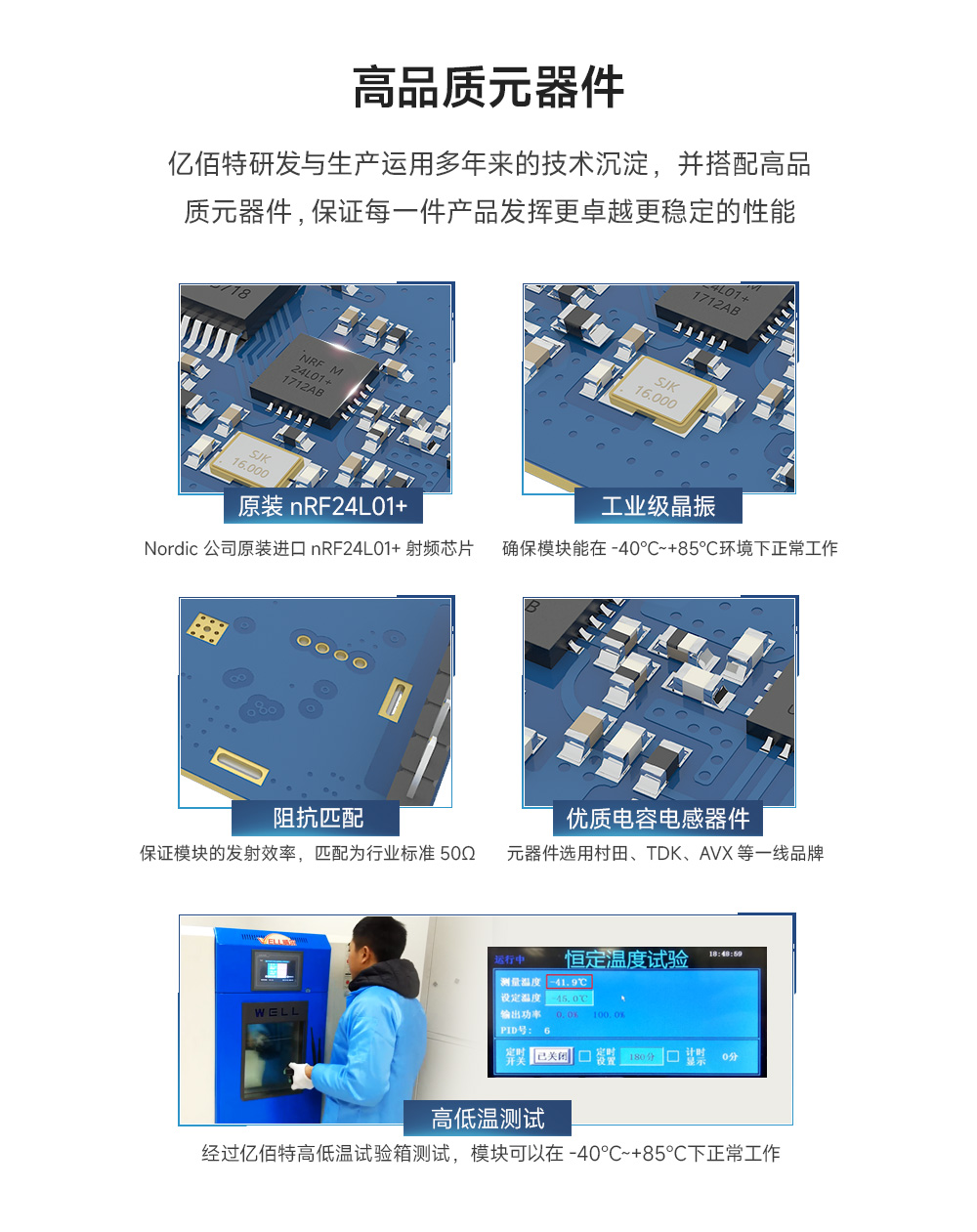

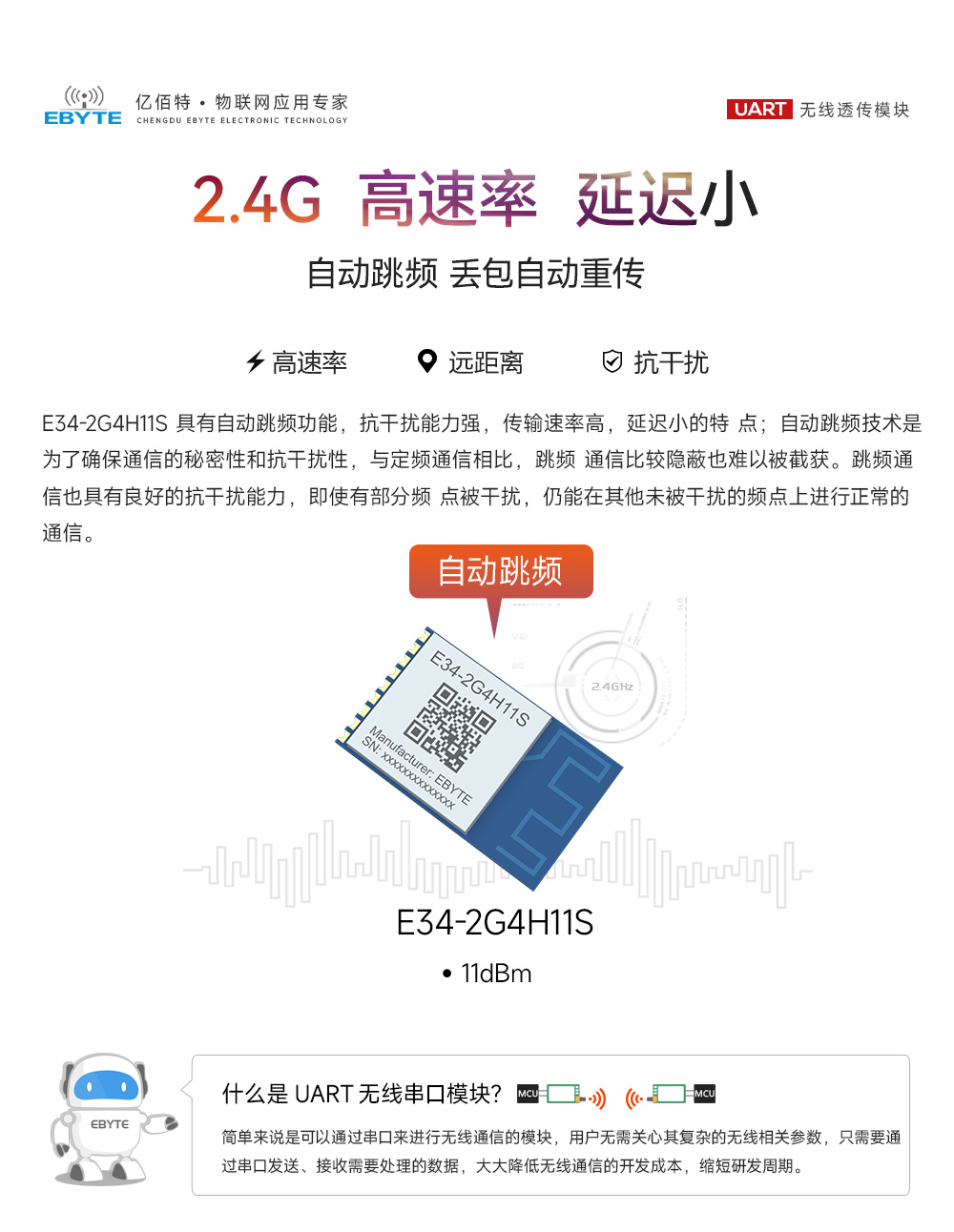

產品簡介：E34-2G4H11S是一款無線數傳模塊，工作在2.4～2.518GHz頻段，半雙工，TTL電平輸出，使用串口進行數據收發，降低了無線應用的門檻。該無線模塊具有自動跳頻功能，抗干擾能力強，傳輸速率高，延遲小的特點；自動跳頻技術是為了確保通信的秘密性和抗干擾性，與定頻通信相比，跳頻通信比較隱蔽也難以被截獲。
| 主要參數 | 性能 | 備注 | |
| 最小值 | 最大值 | ||
| 電源電壓（V） | 2.5 | 3.6 | 超過 3.6V 永久燒毀模塊 |
| 阻塞功率（dBm） | - | 10 | 近距離使用燒毀概率較小 |
| 工作溫度（℃） | -40 | +85 | 工業級 |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓(V) | 2.5 | 3.3 | 3.6 | ≥3.3V可保證輸出功率 | |
| 通信電平(V) | 3.3 | ||||
| 工作溫度(C) | -40 | - | 85 | 工業級設計 | |
| 工作頻段(MHz) | 2400 | - | 2518 | 支持ISM頻段 | |
| 功 耗 | 發射電流(mA) | 50 | 瞬時功耗 | ||
| 接收電流(mA) | 23 | ||||
| 休眠電流( μA) | - | 軟件關斷，配置模式并非休眠模式 | |||
| 最大發射功率(dBm) | 10.5 | 11 | 11. 5 | ||
| 接收靈敏度(dBm) | -90 | 空中速率為250kbps | |||
| 空中速率 | 不可調 | 軟件自動優化，自動適應波特率 | |||
| 主要參數 | 描述 | 備注 |

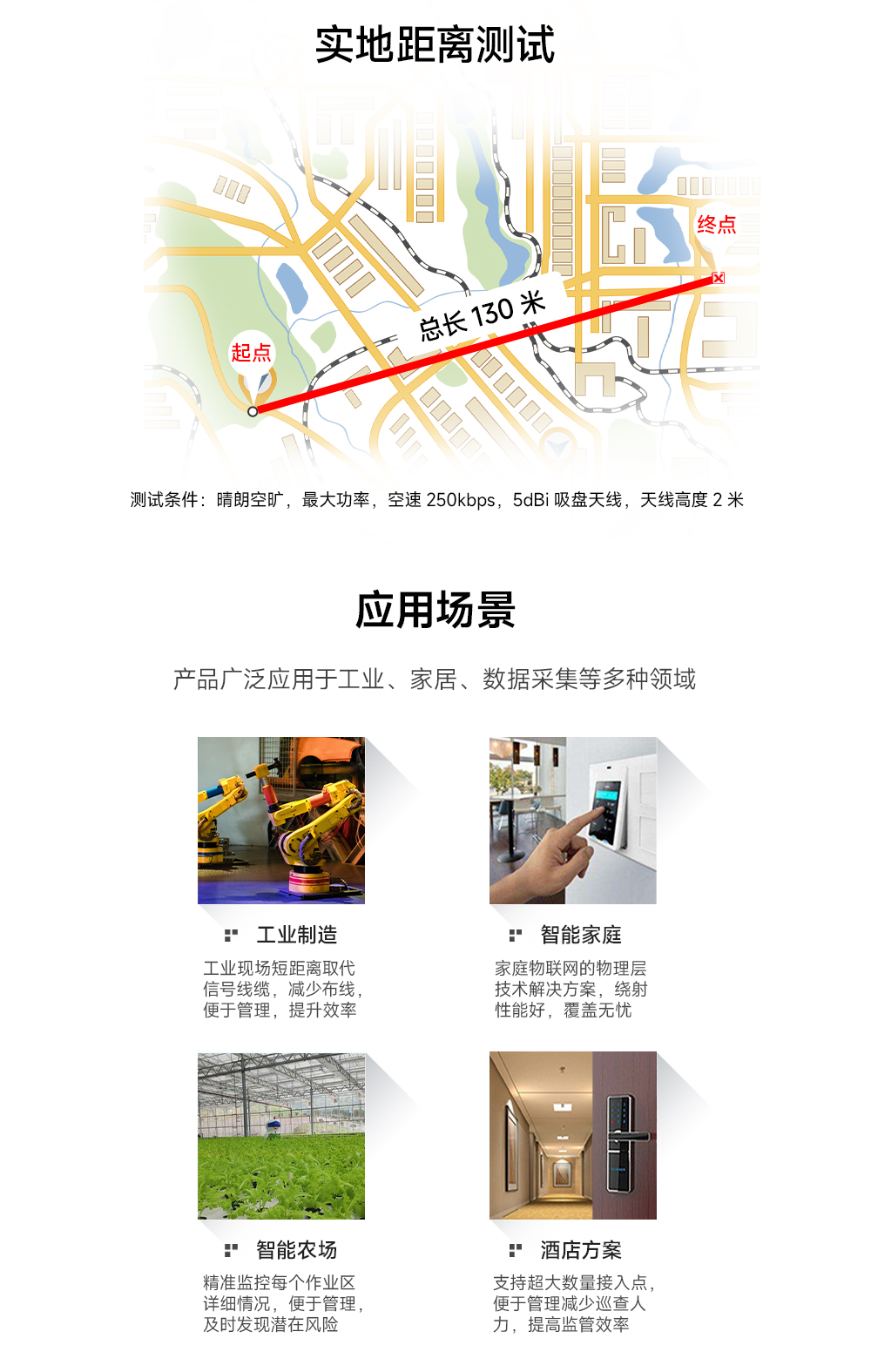

| 參考距離 | 130m | 晴朗空曠環境，天線高度2.5米，空中速率250kbps |
| 分包方式 | 29 Btye | 單次發送最大長度 |
| 緩存容量 | 2048 Btye | 不限包長 |
| 調制方式 | GFSK | |
| 通信接口 | UART串口 | TTL電平 |
| 封裝方式 | 貼片式 | |
| 接口方式 | 1.27mm | |
| 外形尺寸 | 12* 1 9mm | |
| 天線接口 | PCB板載天線 | 等效阻抗約500 |
| 序號 | 引腳 | 引腳方向 | 備注 |

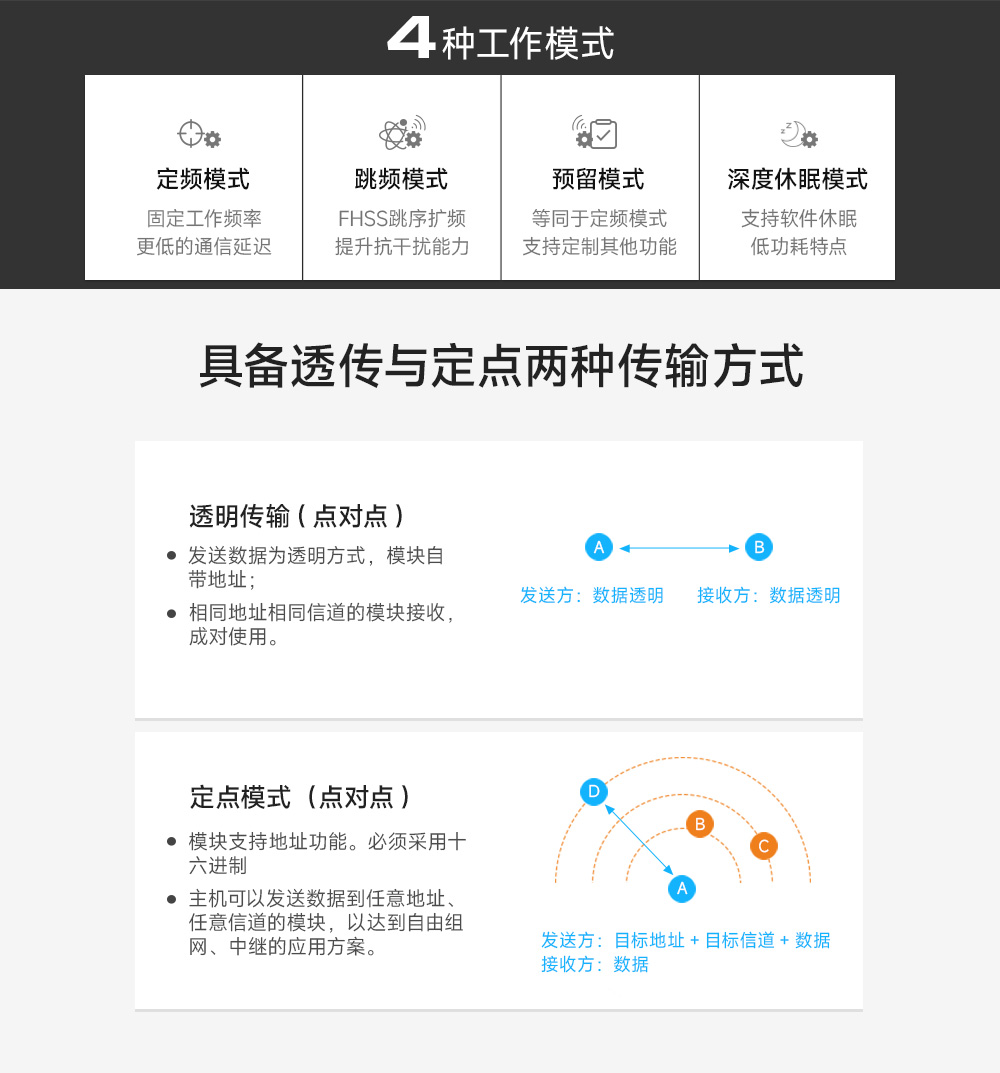

| 1 | M0 | 輸入（極弱上拉） | 和 M1 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 2 | M1 | 輸入（極弱上拉） | 和 M0 配合，決定模塊的 4 種工作模式（不可懸空，如不使用可接地） |
| 3 | RXD | 輸入 | TTL 串口輸入，連接到外部 TXD 輸出引腳。 |
| 4 | TXD | 輸出 | TTL 串口輸出，連接到外部 RXD 輸入引腳。 |
| 5 | AUX | 輸出 | 用于指示模塊工作狀態（可以懸空） 用戶喚醒外部 MCU，上電自檢初始化期間輸出低電平。 |
| 6 | VCC | - | 模塊電源正參考，電壓范圍：2.5～3.6V DC |
| 7 | GND | 輸入 | 模塊地線 |
| 8 | RESET | 輸入 | 模組復位引腳，低電平有效 |
| 9 | NC | 預留腳 |
