類型：FPC 內置天線
頻段：2.4G
接口：IPEX
阻抗：50Ω
增益：3.5dBi
駐波比：≤1.5
產品簡介：TX2400-FPC-6615 是一款 2.4GHz 頻段的 FPC 內置天線，天線尺寸 66mm×15mm，IPEX-Ⅰ代接口，適用于各種 2.4GHz 頻段的終端設備（手機、無線網卡、路由器）、無線通訊模塊等，天線體積小,性能可靠，內置于模塊安裝使用，信號穩定。
| 主要參數 | 參數值 |
| 頻率范圍 | 2.4GHz 2.4-2.5GHz |
| 天線增益 | 3.5dBi |
| 電壓駐波比 | ≤1.5 |
| 極化方向 | 線極化 |
| 輻射方向 | 全向 |
| 輸入阻抗 | 50Ω |
| 功率容量 | 2W |
| 產品尺寸 | 66mm×15mm |
| 整體重量 | 1g |
| 饋線材質 | RF1.13 |
| 饋線長度 | 120mm（可定制） |
| 天線材質 | FPC |

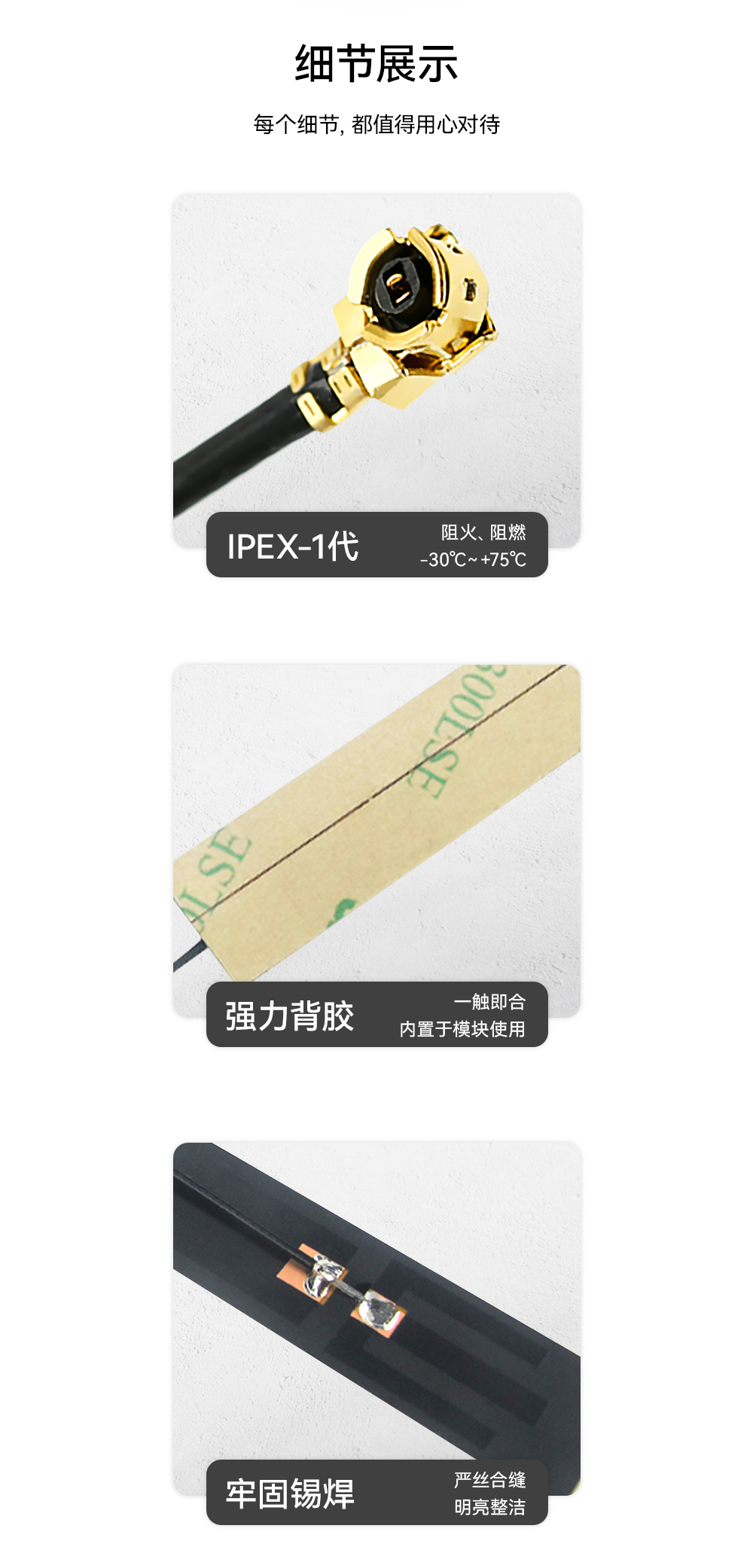

| 接口方式 | IPEX-Ⅰ代接口 |
| 工作溫度 | -30℃～+75℃ |
| 儲存溫度 | -30℃～+75℃ |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 類型 | 頻段 Hz | 接口 | 阻抗 Ω | 增益 dBi | 駐波比 | 高度 | 饋線 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TX2400-FPC3-2509 | FPC內置天線 | 2.4-2.5G | IPEX-3代 | 50 | 2 | ≤2.0 | 25*9mm | 100mm | 體積小,信號穩定 | ||
| TX2400-FPC3-3014 | FPC內置天線 | 2.4-2.5G | IPEX-3代 | 50 | 2.5 | ≤1.5 | 30*14mm | 118mm | 體積小,信號穩定 | ||
| TX2400-FPC3-5015 | FPC內置天線 | 2.4-2.5G | IPEX-3代 | 50 | 3 | ≤1.5 | 50*15mm | 120mm | 體積小,信號穩定 | ||
| TX2400-JKS-IPX20 | 可彎折膠棒 | 2400M | IPEX-1接口 | 50 | 5 | ≤1.5 | 197mm | 200mm | 頻帶寬、駐波比小、一致性高 | ||
| TX2400-BLG-120 | 玻璃鋼天線 | 2.4 | N-J接口（N公頭） | 50 | 12 | ≤1.5 | 1200mm | - | 增益高、通訊距離遠 | ||
| TX2400-XPFL-300 | 螺栓底座吸盤天線 | 2.4G | SMA-J 接口（SMA 內螺紋內針） | 50 | 3 | ≤1.5 | 176*46mm | - | 2.4GHz螺栓底座吸盤天線 | ||
| TX2400-XPFC-300 | 強磁底座吸盤天線 | 2.4GHz | SMA-J 接口（SMA 內螺紋內針） | 50 | 3 | ≤1.5 | 176mm*46mm | - | 2.4GHz強磁底座吸盤天線 | ||
| TX2400-FPC-2509 | FPC 內置天線 | 2.4G | IPEX | 50 | 2 | ≤2.0 | 25*9mm | - | FPC 內置天線 | ||
| TX2400-FPC-6615 | FPC 內置天線 | 2.4G | IPEX | 50 | 3.5 | ≤1.5 | 66*15mm | - | FPC 內置天線 | ||
| TX2400-FPC-4008 | FPC 內置天線 | 2.4G | IPEX | 50 | 2.5 | ≤2.0 | 40*8mm | - | FPC 內置天線 | ||
| TX2400-PCB-4707 | PCB 內置天線 | 2.4G | IPEX | 50 | 2.5 | ≤2.0 | 47*7mm | - | PCB 內置天線 | ||
| TX2400-FPC-3014 | FPC 內置天線 | 2.4G | IPEX | 50 | 2.5 | ≤1.5 | 30*14mm | - | FPC 內置天線 | ||
| TX2400-JW-3 | 膠棒天線 | 2.4G | SMA-J | 50 | 2.0 | ≤1.5 | 29mm | - | 超短直式膠棒天線 | ||
| TX2400-XPH-300 | 吸盤天線 | 2.4G | SMA-J | 50 | 8 | ≤1.5 | 43.5cm | 300cm | 吸盤天線，高增益 | ||
| TX2400-JK-11 | 膠棒天線 | 2.4G | SMA-J | 50 | 2.5 | ≤1.5 | 110mm | - | 可彎折膠棒，全向天線 | ||
| TX2400-JZLW-15 | 膠棒機柜天線 | 2.4~2.5GHz | IPEX-1 代 | 50 | 5 | ≤1.5 | 165mm（饋線150） | - | 膠棒機柜天線 | ||
| TX2400-BLG-55 | 玻璃鋼天線 | 2.4~2.5GHz | N-J（N公頭） | 50 | 10.0 | ≤1.5 | 550mm | - | 玻璃鋼天線，高增益 | ||
| TX2400-BM-18 | 八木天線 | 2400~2500MHz | SMA-J 接口（SMA 內螺紋內針） | 50 | 18 | ≤1.5 | 760*95mm | 3m | 適用于2.4G系列產品 | ||
| TX2400-PB-2222 | 2.4G平板定向天線 | 2.4~2.5GHz | SMA-J（內螺紋內針） | 50 | 16.0 | ≤1.5 | 30mm | 3m | 2.4G平板定向天線，高增益 | ||
| TX2400-TB-300 | 銅桿吸盤天線 | 2.4~2.5GHz | SMA-K | 50 | 5.0 | ≤1.5 | 90*Φ62.2mm | - | 適用于2.4G系列產品 | ||
| TX2400-BLG-30 | 玻璃鋼天線 | 2.4~2.5GHz | N-J（N公頭） | 50 | 8.0 | ≤1.5 | 300mm | - | 玻璃鋼天線，高增益 | ||
| TX2400-FPC-5015 | 柔性FPC | 2.4G | IPEX | 50 | 3.0 | ≤1.5 | 50*15mm | 130mm（可定制） | 柔性天線 | ||
| TX2400-PCB-4811 | PCB天線 | 2.4G | IPEX | 50 | 3.0 | ≤1.5 | 48*11*0.5mm | - | PCB天線 | ||
| TX2400-JW-5 | 膠棒天線 | 2.4G | SMA-J | 50 | 2.0 | ≤1.5 | 50mm | - | 90°彎頭天線，全向天線 | ||
| TX2400-JZ-5 | 膠棒天線 | 2.4G | SMA-J | 50 | 2.0 | ≤1.5 | 52mm | - | 超短直式，全向天線 | ||
| TX2400-PCB-5010 | PCB天線 | 2.4G | IPEX | 50 | 2.0 | ≤1.5 | 50*10*0.5mm | 140mm(可定制) | PCB天線 | ||
| TX2400-XPL-150 | 吸盤天線 | 2.4G | SMA-J | 50 | 5 | ≤1.5 | 18cm | 150cm | 吸盤天線，高增益 | ||
| TX2400-JKD-20 | 膠棒天線 | 2.4G | SMA-J | 50 | 5.0 | ≤1.5 | 200mm | - | 可彎折膠棒，全向天線 | ||
| TX2400-JZ-3 | 膠棒天線 | 2.4G | SMA-J | 50 | 2.0 | ≤1.5 | 30mm | - | 超短直式，全向天線 |
