芯片方案：ESP32-D0WD-V3
工作頻率：2.4~2.5GHz
支持協議：協議 IEEE802.11b/g/n
通信距離：400m
接口類型：UART I/O
產品重量：2±0.1g

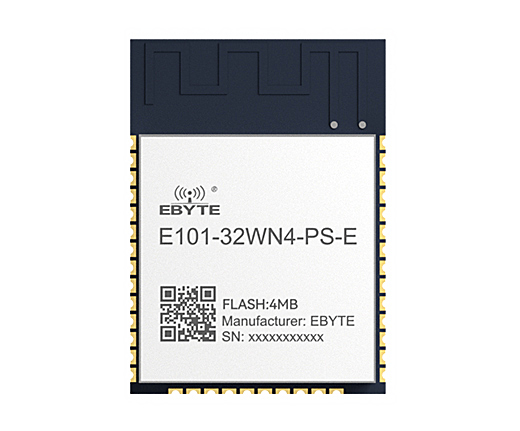

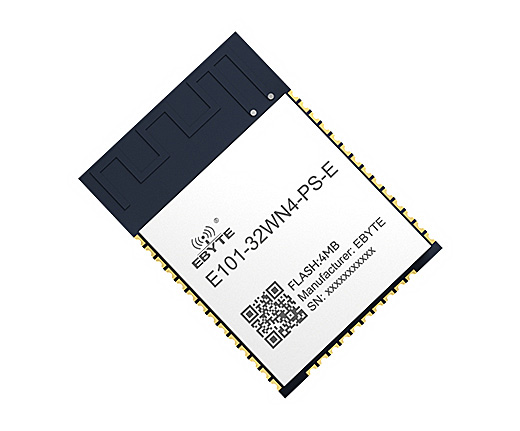

產品簡介：E101-32WN4-PS-E是通用型Wi-Fi模組，功能強大，內置ESP32-D0WD-V3芯片，Xtensa? 雙核32位LX6微處理器，448 KB ROM ,520 KB SRAM ,16 KB RTC SRAM 支持高達 240 MHz 的時鐘頻率。可以用于低功耗傳感器網絡和要求極高的任務，例如語音編碼、音頻流和 MP3 解碼等。
| 主要參數 | 參數值 |

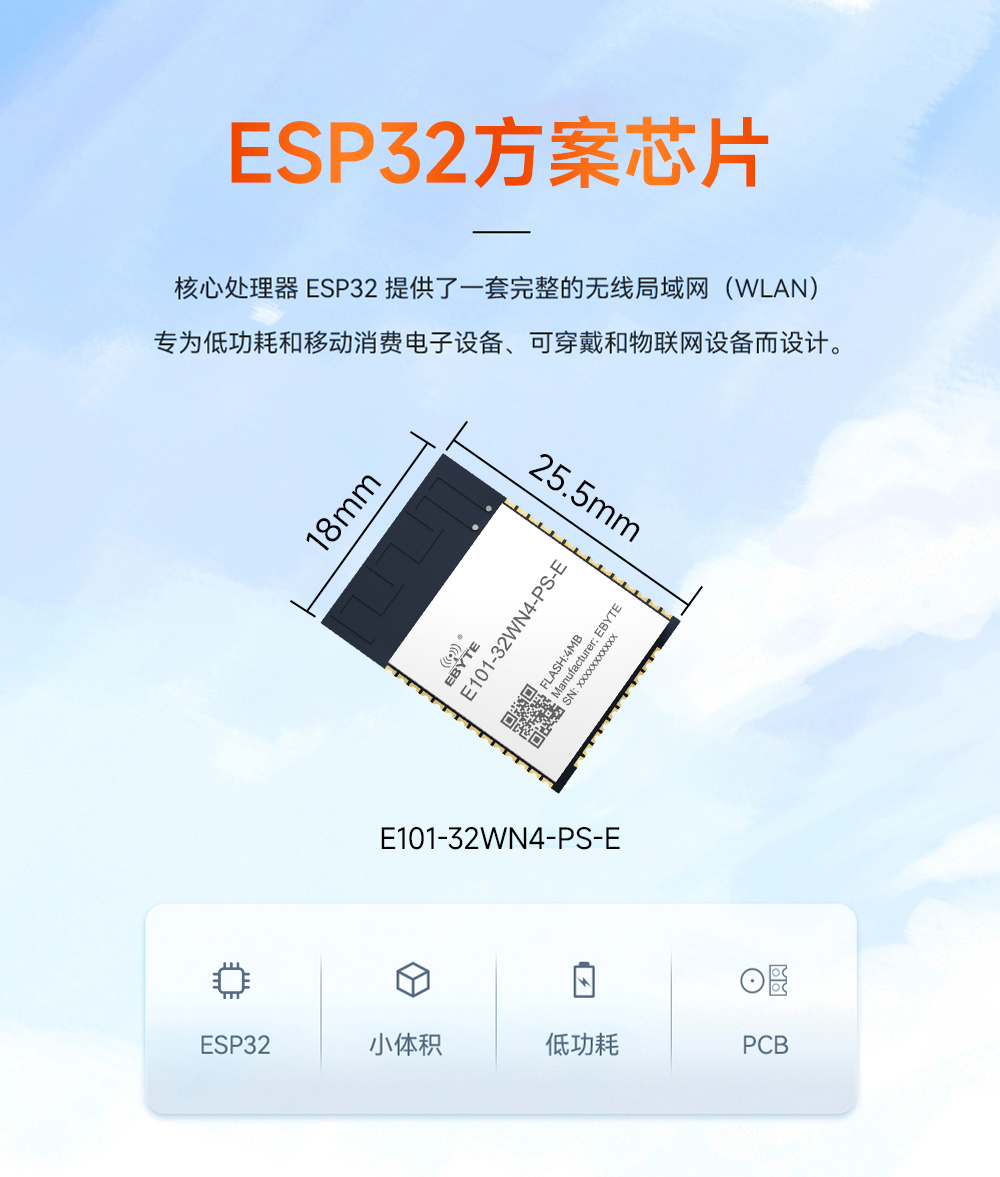

| 產品尺寸 | 25.5*18*3.1mm |
| 天線 | PCB |
| 工作電壓 | 3.0~3.6Vdc |
| 傳輸距離 | 400米 |
| 頻段 | 2.4~2.5GHz |
封裝方式 | 貼片封裝 |
| 通信制式 | WiFi |
| 適用地區 | 中國 |
| 發射功率 | 20dBm |
| 溫度范圍 | -40℃~85℃ |
| 序號 | 名稱 | 類型 | 功能 |
| 1 | GND | P | 接地 |
| 2 | 3V3 | P | 供電 |
| 3 | EN | I | 高電平：芯片使能；低電平：芯片關閉；注意：不能讓 EN 管腳浮空。 |
| 4 | SENSOR_VP | I | GPIO36, ADC1_CH0, RTC_GPIO0 |
| 5 | SENSOR_VN | I | GPIO39, ADC1_CH3, RTC_GPIO3 |
| 6 | IO34 | I | GPIO34, ADC1_CH6, RTC_GPIO4 |
| 7 | IO35 | I | GPIO35, ADC1_CH7, RTC_GPIO5 |
| 8 | IO32 | I/O | GPIO32, XTAL_32K_P (32.768 kHz 晶振輸入), ADC1_CH4, TOUCH9, RTC_GPIO9 |
| 9 | IO33 | I/O | GPIO33, XTAL_32K_N (32.768 kHz 晶振輸出), ADC1_CH5, TOUCH8, RTC_GPIO8 |
| 10 | IO25 | I/O | GPIO25, DAC_1, ADC2_CH8, RTC_GPIO6, EMAC_RXD0 |
| 11 | IO26 | I/O | GPIO26, DAC_2, ADC2_CH9, RTC_GPIO7, EMAC_RXD1 |
| 12 | IO27 | I/O | GPIO27, ADC2_CH7, TOUCH7, RTC_GPIO17, EMAC_RX_DV |
| 13 | IO14 | I/O | GPIO14, ADC2_CH6, TOUCH6, RTC_GPIO16, MTMS, HSPICLK, HS2_CLK, SD_CLK, EMAC_TXD2 |
| 14 | IO12 | I/O | GPIO12, ADC2_CH5, TOUCH5, RTC_GPIO15, MTDI, HSPIQ, HS2_DATA2, SD_DATA2, EMAC_TXD3 |
| 15 | GND | P | 接地 |
| 16 | IO13 | I/O | GPIO13, ADC2_CH4, TOUCH4, RTC_GPIO14, MTCK, HSPID, HS2_DATA3, SD_DATA3, EMAC_RX_ER |
| 17 | NC | - | - |
| 18 | NC | - | - |
| 19 | NC | - | - |
| 20 | NC | - | - |
| 21 | NC | - | - |
| 22 | NC | - | - |
| 23 | IO15 | I/O | GPIO15, ADC2_CH3, TOUCH3, MTDO, HSPICS0, RTC_GPIO13, HS2_CMD, SD_CMD, EMAC_RXD3 |
| 24 | IO2 | I/O | GPIO2, ADC2_CH2, TOUCH2, RTC_GPIO12, HSPIWP, HS2_DATA0, SD_DATA0 |
| 25 | IO0 | I/O | GPIO0, ADC2_CH1, TOUCH1, RTC_GPIO11, CLK_OUT1, EMAC_TX_CLK |
| 26 | IO4 | I/O | GPIO4, ADC2_CH0, TOUCH0, RTC_GPIO10, HSPIHD, HS2_DATA1, SD_DATA1, EMAC_TX_ER |
| 27 | IO16 | I/O | GPIO16, HS1_DATA4, U2RXD, EMAC_CLK_OUT |
| 28 | IO17 | I/O | GPIO17, HS1_DATA5, U2TXD, EMAC_CLK_OUT_180 |
| 29 | IO5 | I/O | GPIO5, VSPICS0, HS1_DATA6, EMAC_RX_CLK |
| 30 | IO18 | I/O | GPIO18, VSPICLK, HS1_DATA7 |
| 31 | IO19 | I/O | GPIO19, VSPIQ, U0CTS, EMAC_TXD0 |
| 32 | NC | - | - |
| 33 | IO21 | I/O | GPIO21, VSPIHD, EMAC_TX_EN |
| 34 | RXD0 | I/O | GPIO3, U0RXD, CLK_OUT2 |
| 35 | TXD0 | I/O | GPIO1, U0TXD, CLK_OUT3, EMAC_RXD2 |
| 36 | IO22 | I/O | GPIO22, VSPIWP, U0RTS, EMAC_TXD1 |
| 37 | IO23 | I/O | GPIO23, VSPID, HS1_STROBE |
| 38 | GND | P | 接地 |
1 P：電源；I：輸入；O：輸出；T：可設置為高阻。
| 產品說明書 |
【用戶手冊】ESP32-WROOM-32E_Datasheet_CN  |
| 【AT指令】AT指令集 |
| 工具軟件 |
| 【封裝文件】ESP32系列封裝 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【官方淘寶】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶店】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://www.twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 常見問題 |
| ★ 問：兩個WIFI電臺之間是否可以直接通信；如果可以需要怎么樣配置。 |
| 答：可以 ；一個配置為Station一個作為AP連上就通怎么設置為APSTATION手冊上有,包括怎么連接都有詳細說明。 |
| ★ 問：請問是否支持mqtt 或者 azure? 若不能，有無辦法做到？ |
| 答：mqtt和azure屬于物聯網上層協議引用，客戶可以在E103-W02上實現協議內容 |
| ★ 問：請問模塊引腳是否兼容ESP-12？Flash是多大呢？ |
| 答：我們E103-W01引腳與ESP-12F兼容，我們外掛的flash大小為1MB。 |
| ★ 問：用一百個模塊用在設備上 實現穿數據到服務器可以實現嗎? |
| 答：可以的。 |
| ★ 問：模塊連接路由器，路由器連接外網，用WIFI模塊不能ping通外網IP是什么原因? |
| 答：不可以ping外網的。 |
| ★ 問：模塊被自動喚醒前最長能設置多久睡眠時間，比如能否設置4小時才喚醒？ |
| 答：可以滿足配置4個小時喚醒，但是最長時間沒有測試?？梢宰孕袦y試。 |
| ★ 問：如何配置模塊進入低功耗狀態，定時喚醒的模塊? |
| 答：手冊里面有相關的AT指令設置方式和說明，屬于定時喚醒，但是不是周期性的。 |
| ★ 問：不能修改模塊名稱，修改成功后用AT指令查詢是我所要的名稱，但用手機掃描還是”CDEBYTE”這個名稱，重新上電無數次發現名稱還是沒變。 這個模塊不能被其它公司的藍牙模塊掃描到，也不能被WIN10電腦掃描到，僅能被我的小米手機掃描到，單角色和多角色模式都試了，就是掃不到，這個模塊。 |
| 答：1、電腦需要有BLE功能才能掃描到我們的設備的，一般電腦是經典藍牙，這個肯定是掃描不到的；2、推薦使用“BLE Deng”APP 軟件進行測試；3、請保證電源足夠穩定；4、我們的E74目前在小米系列手機；5、藍牙名稱可以修改，APP使用測試軟件lightblue；測試軟件IOS建議使用lightblue和BLE 助手，Android建議使用BLE deng。 |
| ★ 問： UDP模式下，可以連接上，但是不能通信，發送數據收不到是什么原因呢? |
| 答：可以先檢查udp socket配置的端口信息是否與發送方一致；相互發數據試一下。早期版本，需要客服端先往服務器發數據，建議按我們的客戶資料升級為最新的版本V1.5可以解決。 |
| ★ 問： 模塊有沒有性能測試資料？ |
| 答：我們測試了有EVM，頻率準確度，諧波雜散，電源適應性和駐波比這些。wifi的吞吐量沒有測試過。 |
| ★ 問： 發送數據的AT命令是什么，手冊里面沒找到 |
| 答：透傳模式下，直接發送數據就行。不需要指令。 |
| ★ 問： 模塊上的第二引腳，即ADC輸入引腳，可不可以用來檢測電池電壓? |
| 答：可以用來檢測電壓,檢測范圍0.0V~1.0V電壓;我們用戶手冊上有詳細的說明，請參考用戶手冊。 |
| ★ 問： 模塊上的LED指示燈是電源指示燈還是信號指示燈？ |
| 答：間歇雙閃：模塊無法連接到 AP 接入點間歇單閃：模塊已連接到 AP 接入點，但無法連接到 TCP 服務器熄滅：模塊已連接到 AP，并已連上服務器，為狀態指示燈；詳見產品使用手冊。 |
