芯片方案：CC1101
工作頻率：410-450MHz
發射功率：10dBm
通信距離：1.5km
產品尺寸：14*20mm 產品重量：1.2g

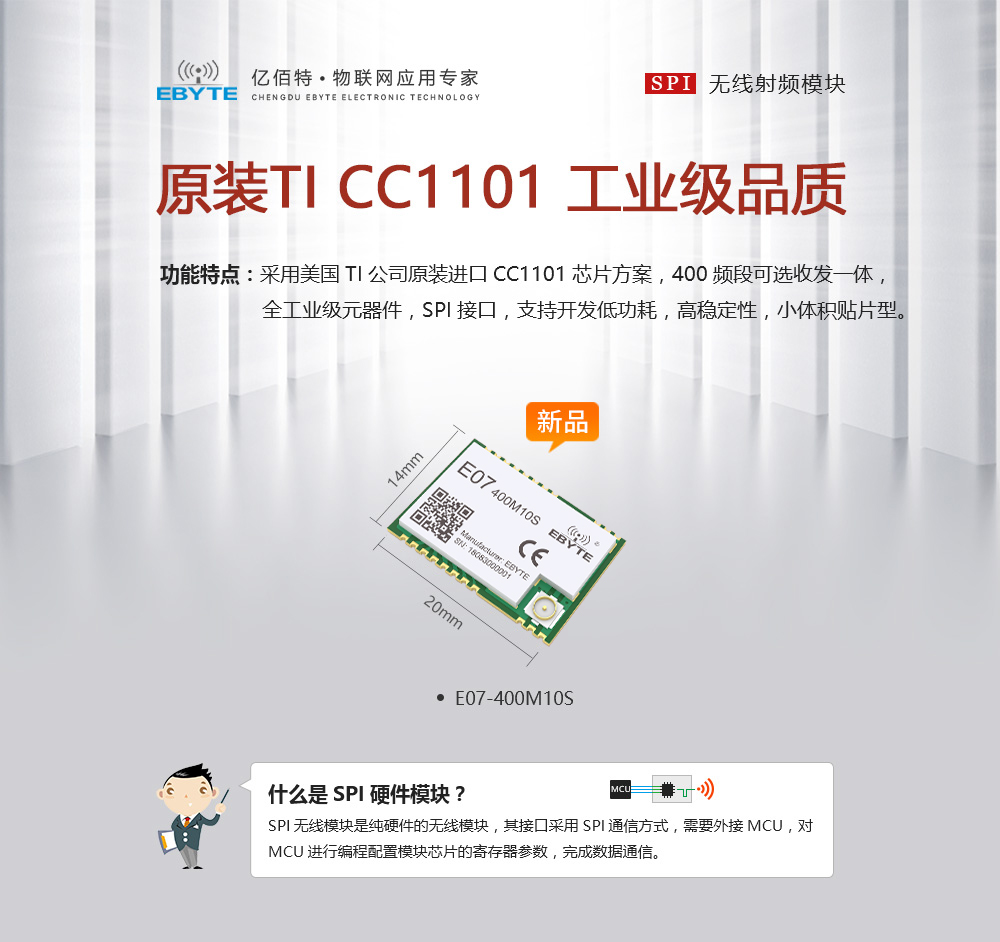

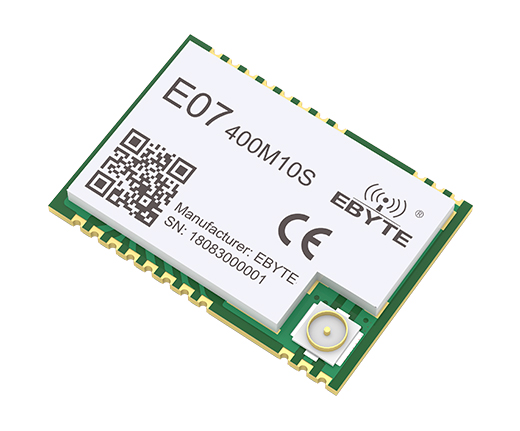

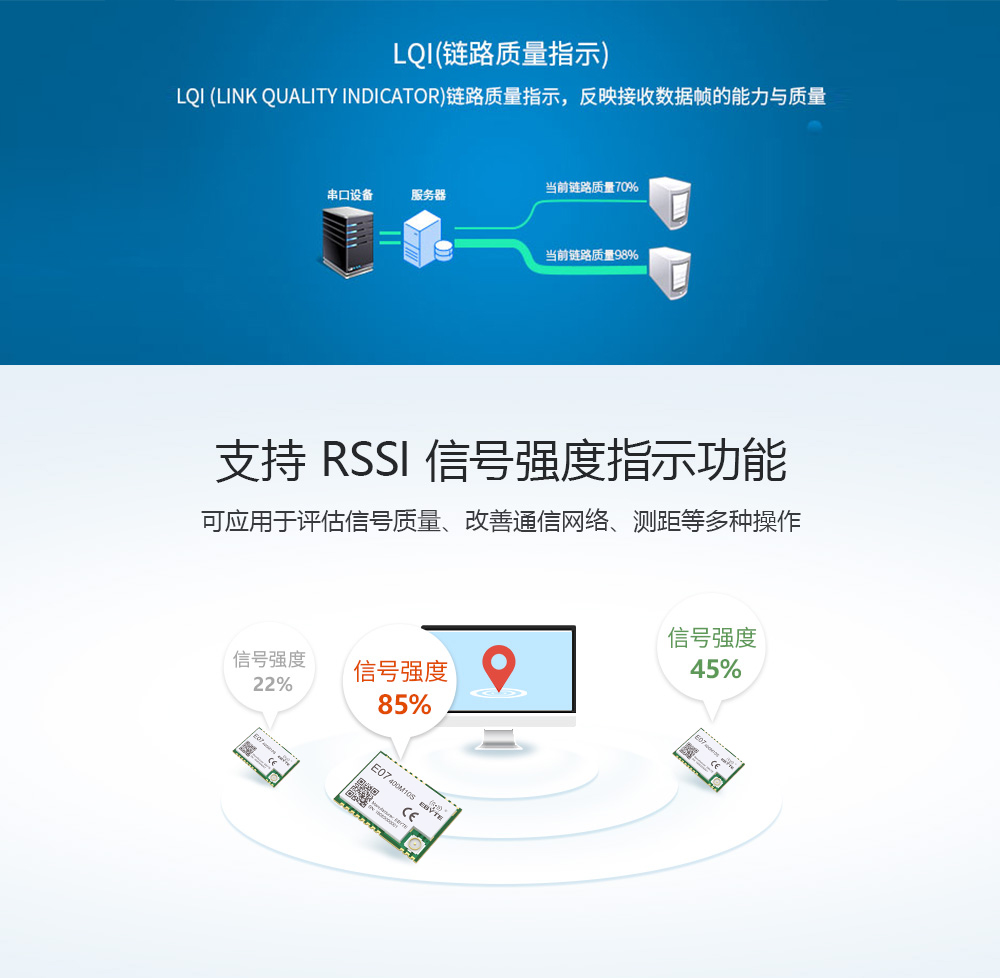

產品簡介：E07-400M10S是基于美國德州儀器（TI）生產的 CC1101 為核心自主研發的 410-450MHz 貼片式無線模塊，使用工業級高精度 26MHz 晶振。該模塊主要針對智能家庭、工業、科研和醫療以及短距離無線通信設備。可提供對數據包處理、數據緩沖、突發傳輸、接收信號強度指示(RSSI)、空閑信道評估(CCA)、鏈路質量指示以及無線喚醒(WOR)的廣泛硬件支持。
| 主要參數 | 描述 | 備注 |

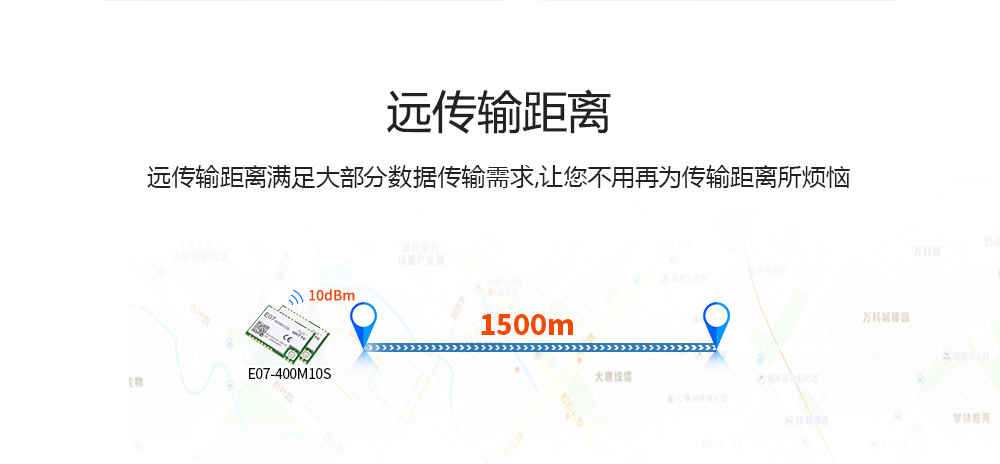

| 參考距離 | 1.5km | 晴朗空曠環境，天線增益 5dBi，天線高度 2.5 米，空中 速率 1.2kbps |

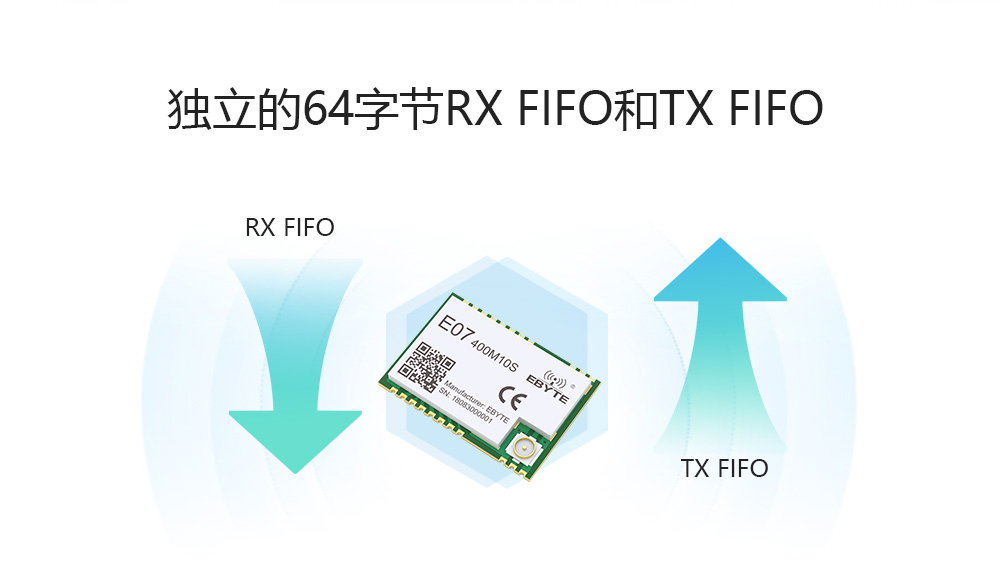

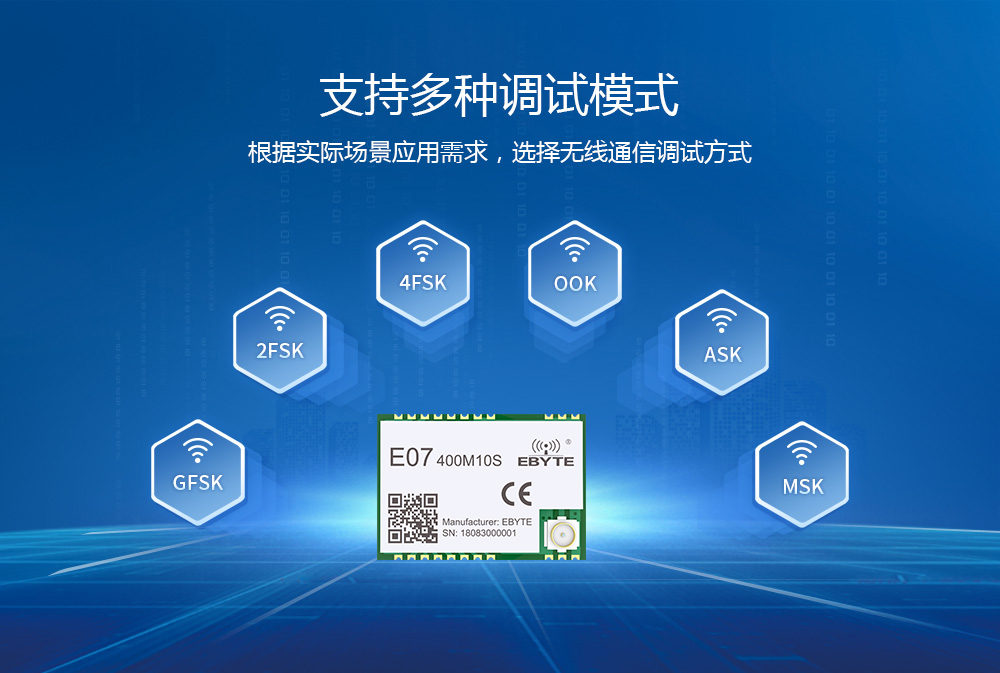

| FIFO | 64Byte | 單次發送最大長度 |
| 晶振頻率 | 26MHz | 10ppm |
| 調制方式 | GFSK(推薦) | 支持 OOK、ASK、GFSK、2-FSK、4-FSK 和 MSK |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 1.27mm | 半孔 |
| 通信接口 | SPI | 0～10Mbps |
| 外形尺寸 | 14*20mm | - |

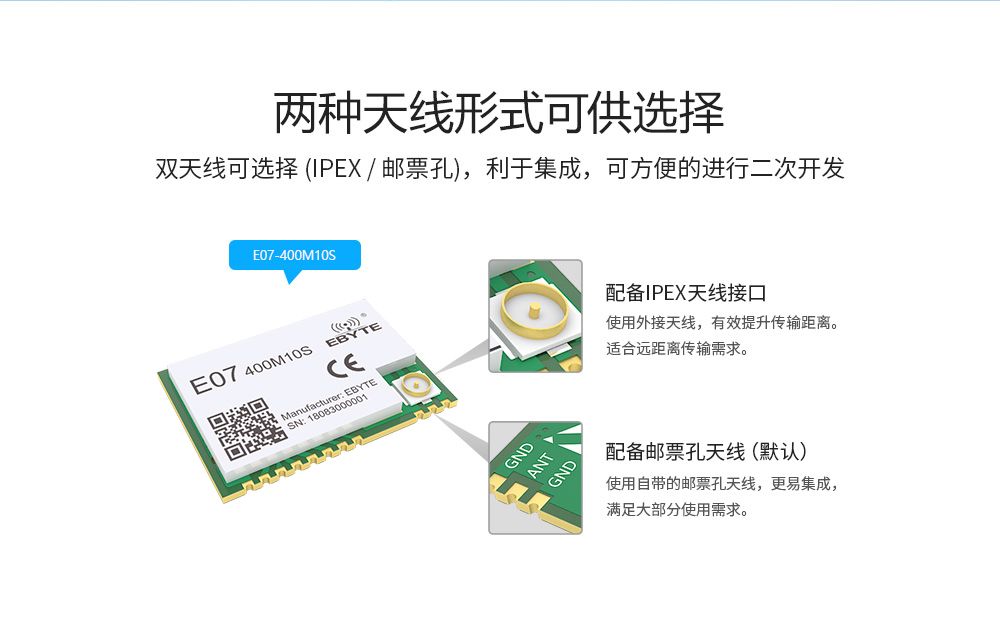

| 天線接口 | IPEX/郵票孔 | 等效阻抗約 50 歐姆 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 1.8 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 工作頻段 | 410 | 433 | 450 | MHz | 支持 ISM 頻段 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |

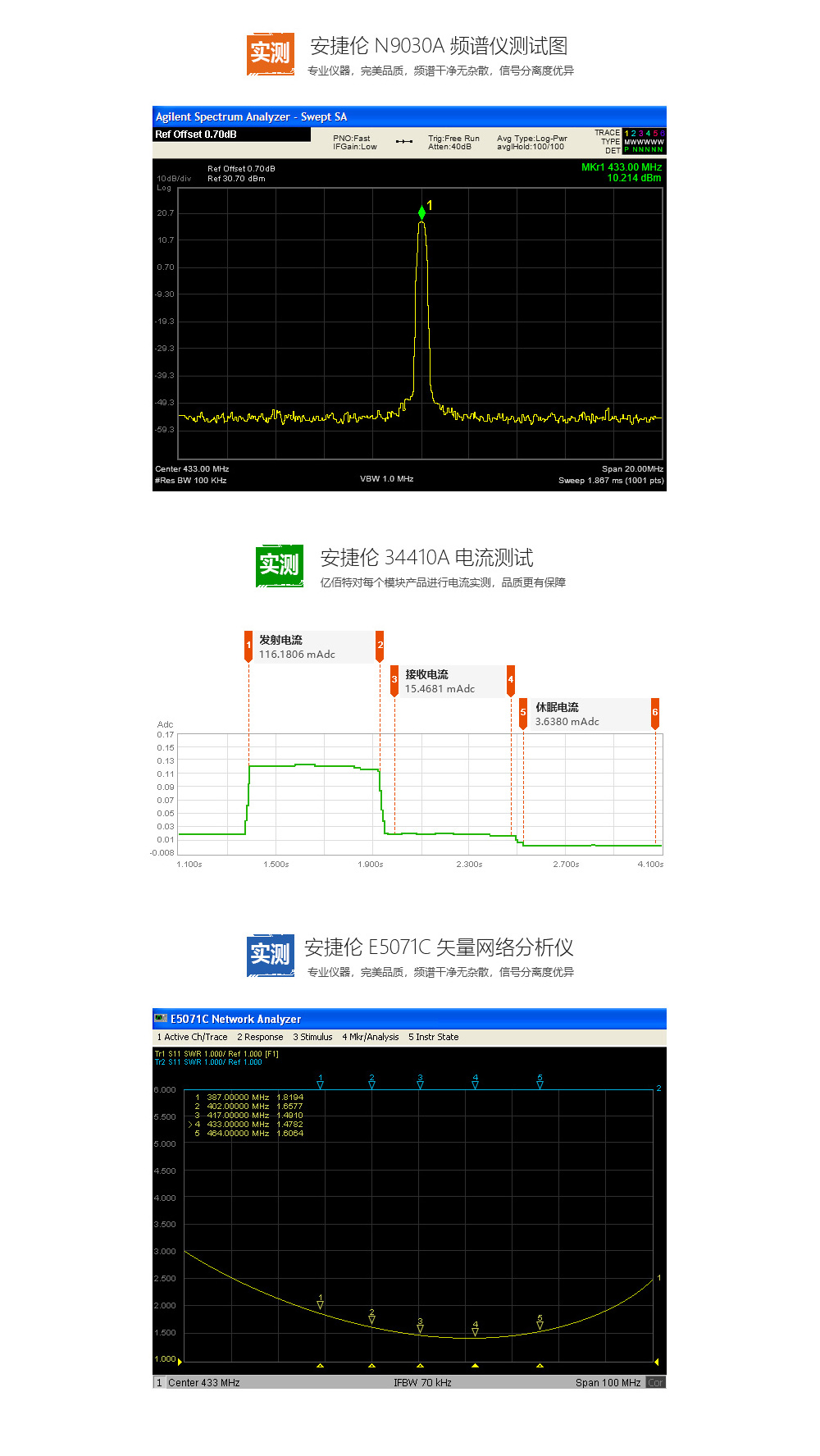

| 發射電流 | - | 35 | - | mA | 瞬時功耗 |
| 接收電流 | - | 18 | - | mA | - |
| 休眠電流 | - | 0.6 | - | uA | 軟件關斷 |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 最大發射功率 | 9.5 | 10 | 11 | dBm | - |
| 接收靈敏度 | -107 | -108 | -109 | dBm | 空中速率為 1.2kbps |
| 空中速率 | 0.6k | - | 500k | bps | 用戶編程控制 |

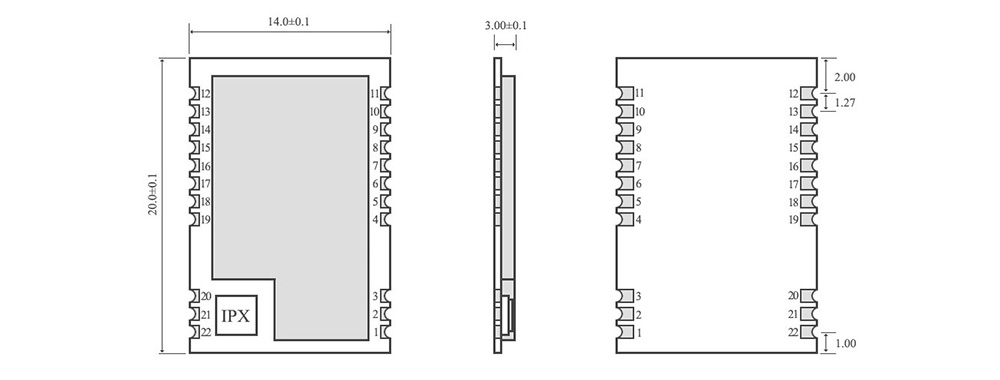

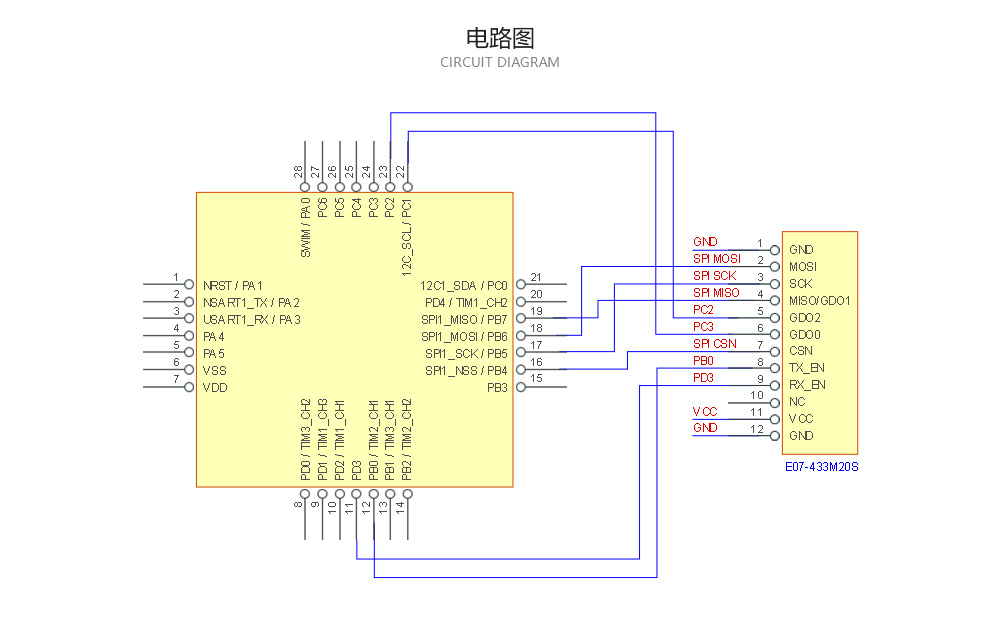

| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | 地線，連接到電源參考地 | |
| 3 | GND | 地線，連接到電源參考地 | |
| 4 | GND | 地線，連接到電源參考地 | |
| 5 | GND | 地線，連接到電源參考地 | |
| 6 | NC | 無需連接 | |
| 7 | NC | 無需連接 | |
| 8 | NC | 無需連接 | |
| 9 | VCC | 供電電源，范圍 2.5V~3.6V（建議外部增加陶瓷濾波電容） | |
| 10 | NC | 無需連接 | |
| 11 | GND | 地線，連接到電源參考地 | |
| 12 | GND | 地線，連接到電源參考地 | |
| 13 | NC | 無需連接 | |
| 14 | GD02 | CC1101 芯片引腳，詳見芯片官方用戶手冊 | |
| 15 | GD00 | CC1101 芯片引腳，詳見芯片官方用戶手冊 | |
| 16 | MISO/GD01 | 輸出 | SPI 數據輸出引腳 |
| 17 | MOSI | 輸入 | SPI 數據輸入引腳 |
| 18 | SCK | 輸入 | SPI 時鐘輸入引腳 |
| 19 | CSN | 輸入 | 模塊片選引腳，用于開始一個 SPI 通信 |
| 20 | GND | 地線，連接到電源參考地 | |
| 21 | ANT | 輸入/輸出 | 天線接口，郵票孔（50 歐姆特性阻抗） |
| 22 | GND | 地線，連接到電源參考地 |
