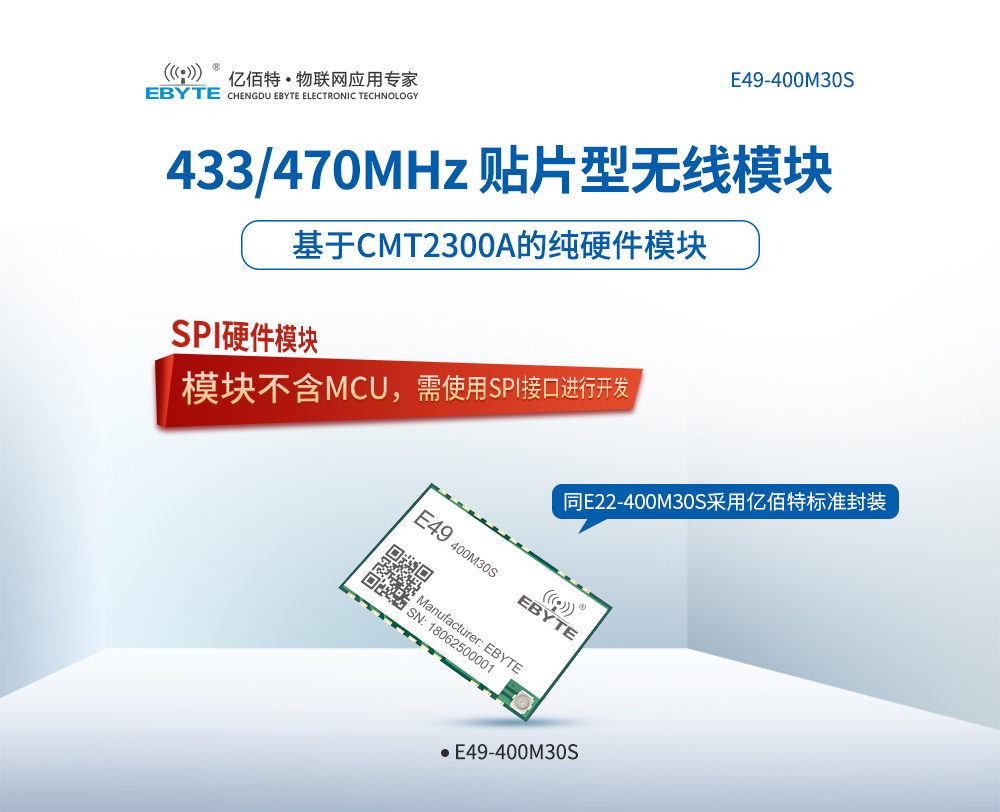

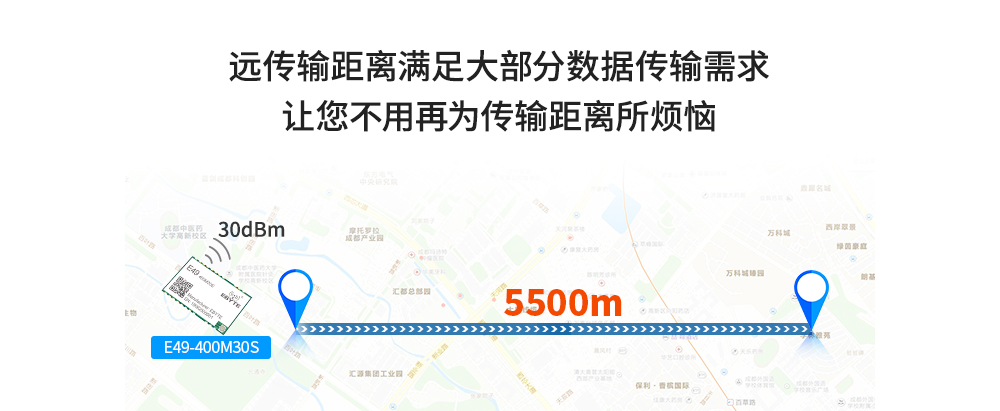

| 主要參數 | 參數值 | 備注 |
| 參考距離 | 5.5kM | 晴朗空曠，天線高度 2.5 米，空中速率 2.4kbps |
| 晶振頻率 | 26MHz | - |
| 封裝方式 | 貼片式 | - |
| 通信接口 | SPI | 三線 SPI 線 |

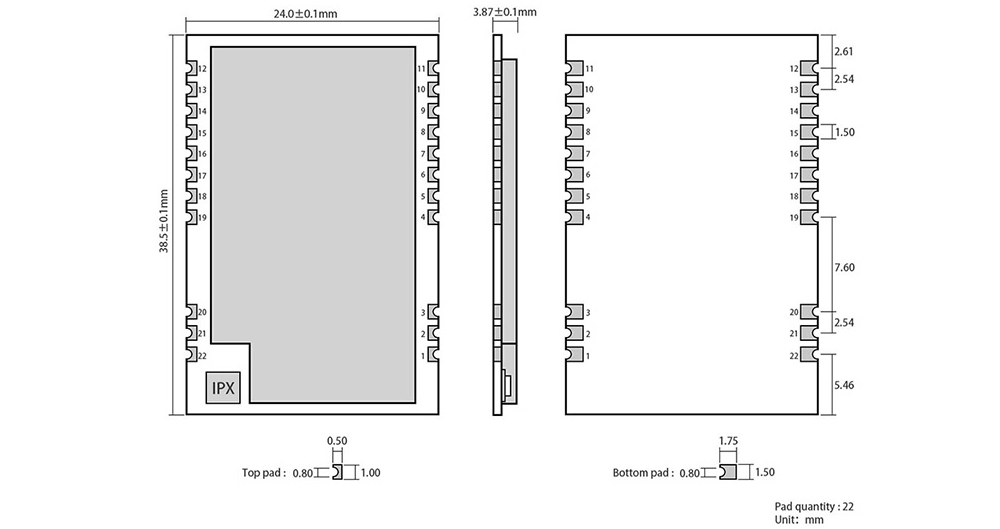

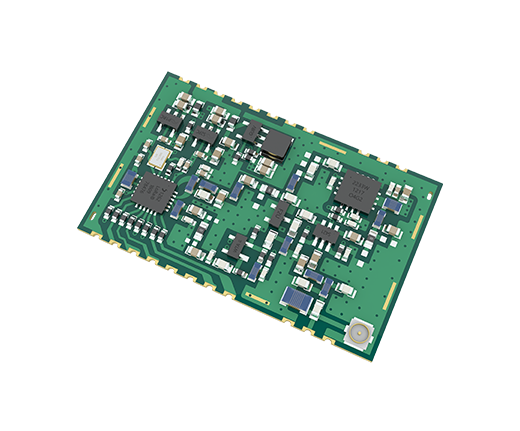

| 外形尺寸 | 24*38.5mm | - |

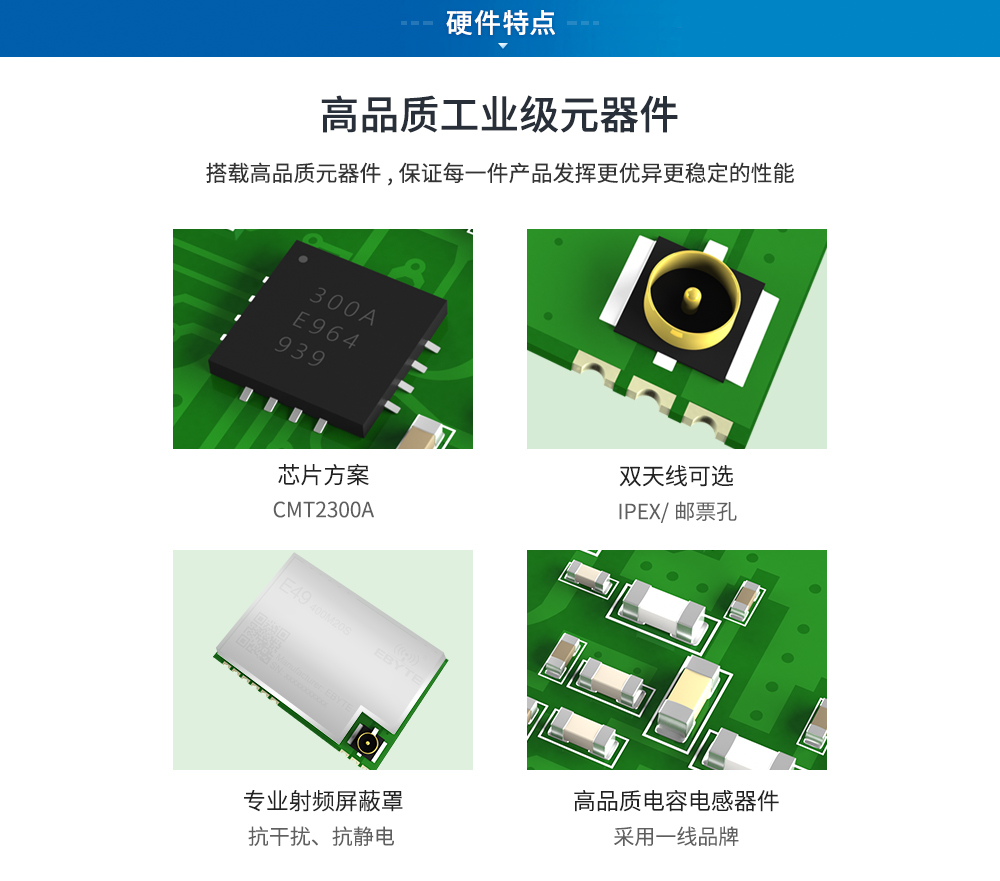

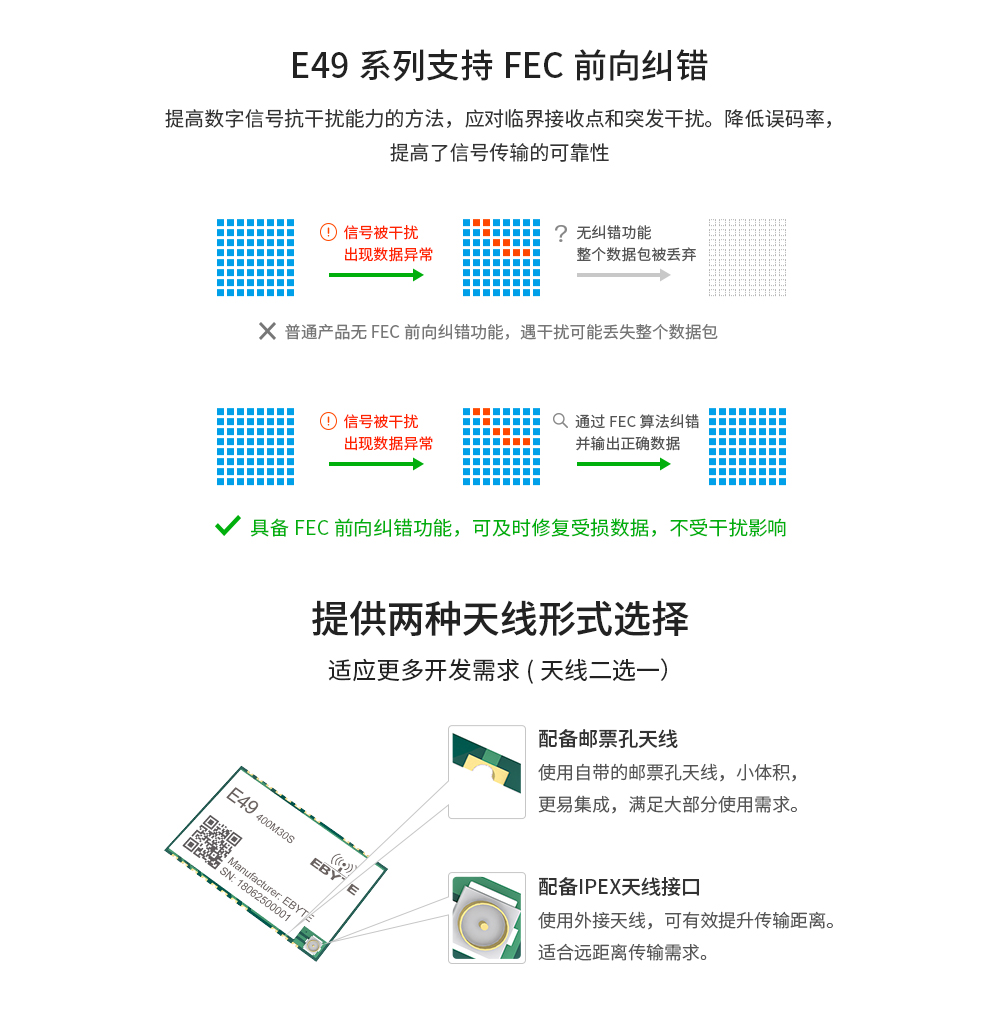

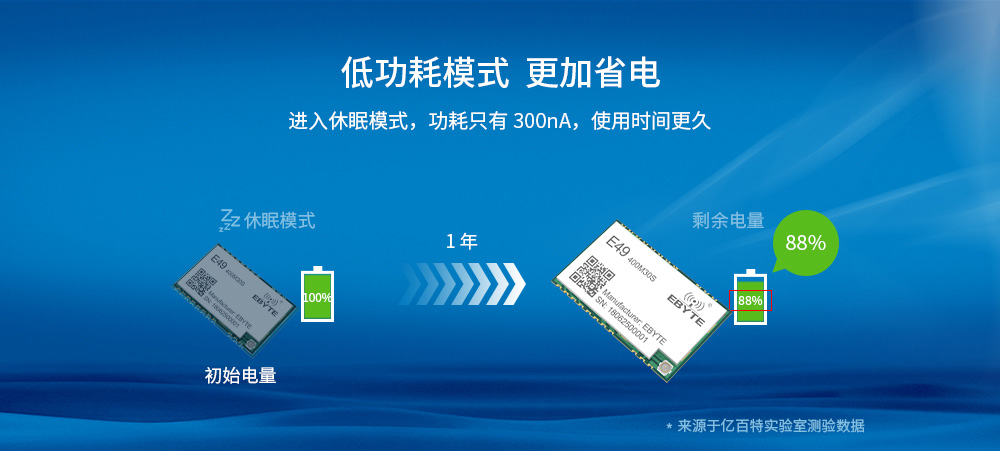

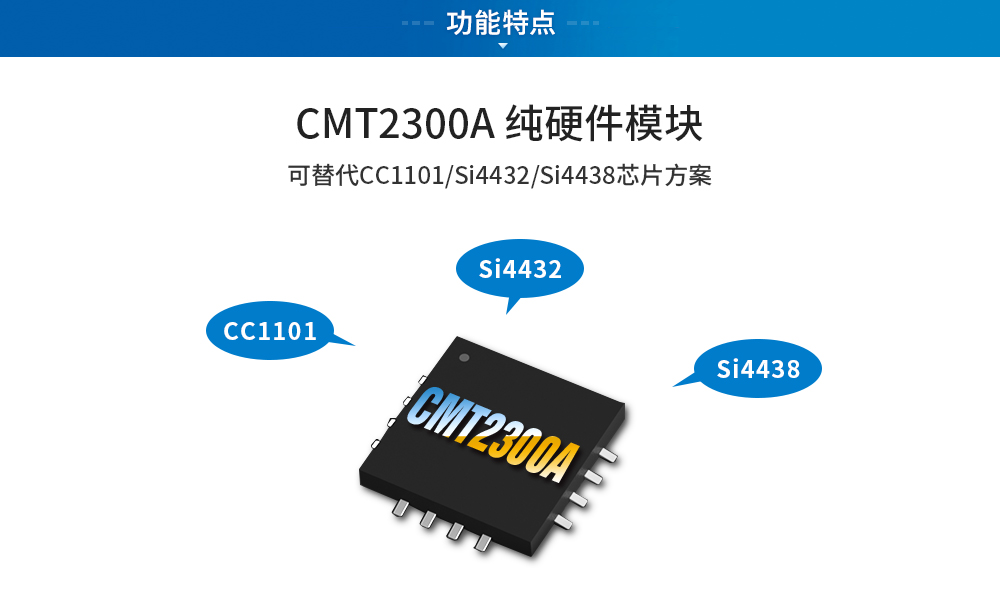

| 射頻接口 | 郵票孔/IPEX | 等效阻抗約 50Ω |
| 主要參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 3.3 | 5 | 5.5 | V | ＞5.5V 可導致模塊永久性損壞； |
| 通信電平 | - | 3.3 | - | V | - |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級設計 |
| 工作頻段 | 410 | 433 | 510 | MHz | - |
| 發射電流 | - | 650 | - | mA | - |
| 接收電流 | - | 17 | - | mA | - |
| 休眠電流 | - | 2 | - | μA | - |
| 最大發射功率 | - | 30 | - | dBm | - |
| 接收靈敏度 | -121 | -122 | -123 | dBm | 空中速率為 1.2kbps |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | GND | - | 地線，連接到電源參考地 |
| 3 | GND | - | 地線，連接到電源參考地 |
| 4 | GND | - | 地線，連接到電源參考地 |
| 5 | GND | - | 地線，連接到電源參考地 |
| 6 | RXEN | 輸入 | 射頻開關接收控制腳，連接外部單片機 IO，高電平有效 |
| 7 | TXEN | 輸入 | 射頻開關發射控制腳，連接外部單片機 IO，高電平有效 |
| 8 | GPIO3 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CMT2300A 手冊） |
| 9 | VCC | - | 供電電源，范圍 3.3～5.5V（建議外部增加陶瓷濾波電容） |
| 10 | VCC | - | 供電電源，范圍 3.3～5.5V（建議外部增加陶瓷濾波電容） |
| 11 | GND | - | 地線，連接到電源參考地 |
| 12 | GND | - | 地線，連接到電源參考地 |
| 13 | GPIO2 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CMT2300A 手冊） |
| 14 | GPIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 CMT2300A 手冊） |
| 15 | FCSB | 輸入 | SPI 訪問 FIFO 的片選 |
| 16 | CSB | 輸入 | SPI 訪問寄存器的片選 |
| 17 | SDIO | 輸入/輸出 | SPI 的數據輸入和輸出 |
| 18 | SLCK | 輸入 | SPI 時鐘引腳 |
| 19 | NC | - | - |
| 20 | GND | - | 地線，連接到電源參考地 |
| 21 | ANT | - | 天線接口，郵票孔（50Ω特性阻抗） |
| 22 | GND | - | 地線，連接到電源參考地 |
