傳輸類型：4G/LTE
接口類型：UART
發射功率：LTE：Class 3(23dBm±2dB)/UMTS： Class 3(24dBm+1/-3dB)
產品尺寸：82*84*24mm
產品重量：11.3±0.1g
產品簡介：EC01-DNC是億佰特推出的LTE數傳模塊產品，該產品軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的設置，即可實現串口到網絡服務器的雙向數據透明傳輸。
溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。
| 特性參數 | 描述 |
| 支持頻段 | LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 WCDMA:B1/B5/B8 |

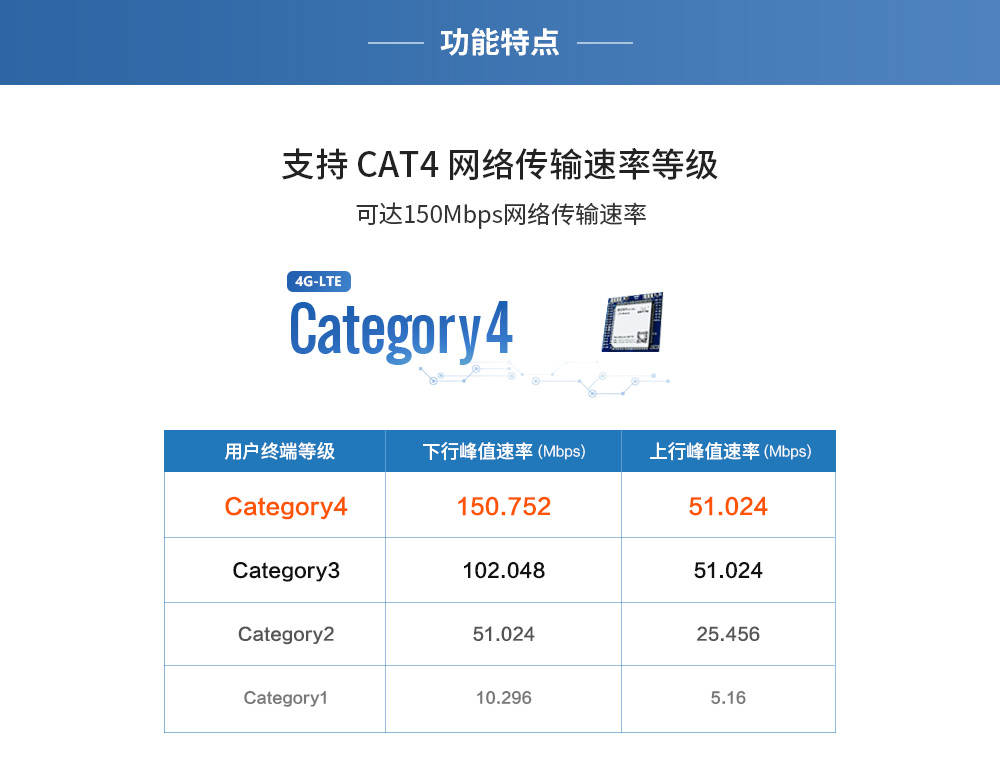

| LTE 特 性 | LTE(non-CA Cat4) LTE FDD:DL 150Mbps/UL 50Mbps@20M BW cat4 LTE TDD:DL 130Mbps/UL 35Mbps@20M BW cat4 |
| WCDMA 特 性 | WCDMA(3GPP R8) UMTS R99: DL 384kbps/UL 384kbps DC-HSPA+: DL 42Mbps/UL 5.76Mbps |
| 網絡協議特性 | 支持TCP/UDP |
| 硬件特性 | 說明 |
| 射頻接口 | IPEX |
| 波特率 | 支持最大 921600bps，默認115200bps |
| 發射功率 | LTE: Class 3(23dBm±2dB) UMTS: Class 3(24dBm+1/-3dB) |
| 耗流（典型值） | 226 mA @LTE 發射 (5V) 68 mA @LTE 接收 (5V) |
| 工作電壓 | DC 5V~18V |
| 工作溫度 | 正常工作溫度-30°C to +75°C 極限工作溫度-40°C to +85°C |
| 濕度 | RH5%～RH95% |

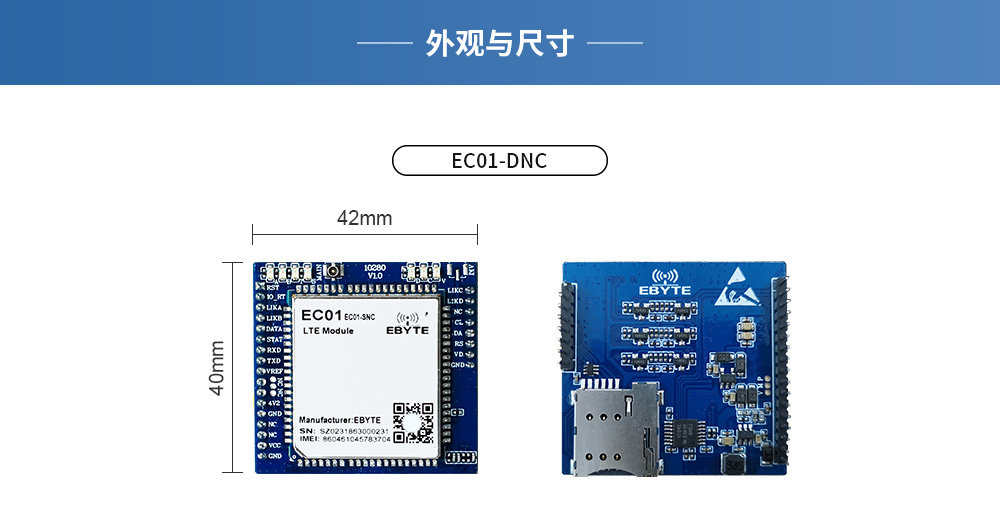

| 外形尺寸 | 40*42mm |
| 產品重量 | 11.3±0.1g |

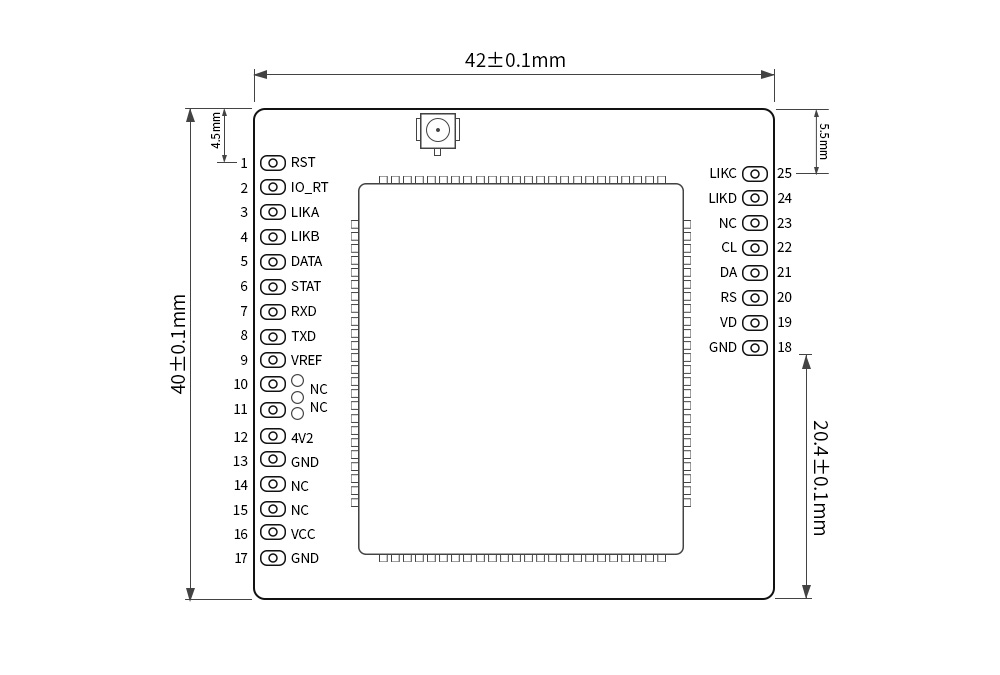

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | RST | 模塊復位 |
| 2 | IO_RT | 低電平持續 3~10S，模塊參數將恢復出廠設置，并立即重啟 |
| 3 | LIKA | SocketA 鏈 路 連 接 狀 態 指 示 引 腳 ， 對 應 板 載 左 1LED 燈 。 高 ： SocketA 與 網 絡 服 務 器 連 接 成 功 ； 低 ： SocketA 未 成 功 連 接 到 網 絡 服 務 器 ； |
| 4 | LIKB | SocketB 鏈 路 連 接 狀 態 指 示 引 腳 ， 對 應 板 載 左 2LED 燈 。 高 ： SocketB 與 網 絡 服 務 器 連 接 成 功 ； 低 ： SocketB 未 成 功 連 接 到 網 絡 服 務 器 ； |
| 5 | DATA | 數據收發指示引腳，當網絡接收到數據或者串口接收到數據（50ms 高/10ms 低），對應板載左 3LED 燈。 |
| 6 | STAT | 設 備 狀 態 指 示 引 腳 ， 對 應 板 載 左 4LED 燈 。 低 ： 設 備 上 電 到 正 在 搜 尋 SIM 卡 1800ms 低 ， 200ms 高 ： 設 備 檢 查 到 正 確 的 SIM 卡 ， 正 在 附 著 網 絡 ； 高 ： 設 備 附 著 網 絡 成 功 ； |
| 7 | RXD | 數據接收引腳，默認 3.3V，可兼容 5V 通信電平。 |
| 8 | TXD | 數據發送引腳，默認 3.3V，可兼容 5V 通信電平。 |
| 9 | VEF | 驅動電平供電引腳，如需要實現串口通信和 LED 指示為 5V 驅動電平時需要在此引腳輸入 5V 電平。 |
10、11、14、 15、23 | NC | NC，暫未開放 |
| 12 | 4V2 | 鋰電池電源供電引腳，供電范圍：3.3V~4.2V，典型電壓 3.7V。該引腳禁止反接、禁止與 VCC 一起供 電。 |
| 16 | VCC | DC 電源供電引腳，供電范圍：5V~18V。該引腳禁止反接、禁止與 4V2 一起供電。 |
| 19 | VD | 外接 SIM 卡電源引腳，若使用板載 SIM 卡座則該引腳 NC 即可。 |
| 20 | RS | 外接 SIM 卡復位引腳，若使用板載 SIM 卡座則該引腳 NC 即可。 |
| 21 | DA | 外接 SIM 卡數據引腳，若使用板載 SIM 卡座則該引腳 NC 即可。 |
| 22 | CL | 外接 SIM 卡時鐘引腳，若使用板載 SIM 卡座則該引腳 NC 即可。 |
| 24 | LIKD | SocketD 鏈 路 連 接 狀 態 指 示 引 腳 ， 對 應 板 載 右 3LED 燈 。 高 ： SocketD 與 網 絡 服 務 器 連 接 成 功 ； 低 ： SocketD 未 成 功 連 接 到 網 絡 服 務 器 ； |
| 25 | LIKC | SocketC 鏈 路 連 接 狀 態 指 示 引 腳 ， 對 應 板 載 右 2LED 燈 。 高 ： SocketC 與 網 絡 服 務 器 連 接 成 功 ； 低 ： SocketC 未 成 功 連 接 到 網 絡 服 務 器 ； |
| 13、17、18 | GND | 地 |
